Fluent Meshing-传统工作流程-4

       本篇章主要介绍Fluent Meshing关于面网格重叠、交叉的解决方法以及模型的封盖与延伸功能：

       ▆ 重叠_join工具

       ▆ 交叉_intersect工具

       ▆ 封盖_patch工具

       ▆ 延伸_

       ▆ 重叠交叉自动工具

01-模型介绍与导入

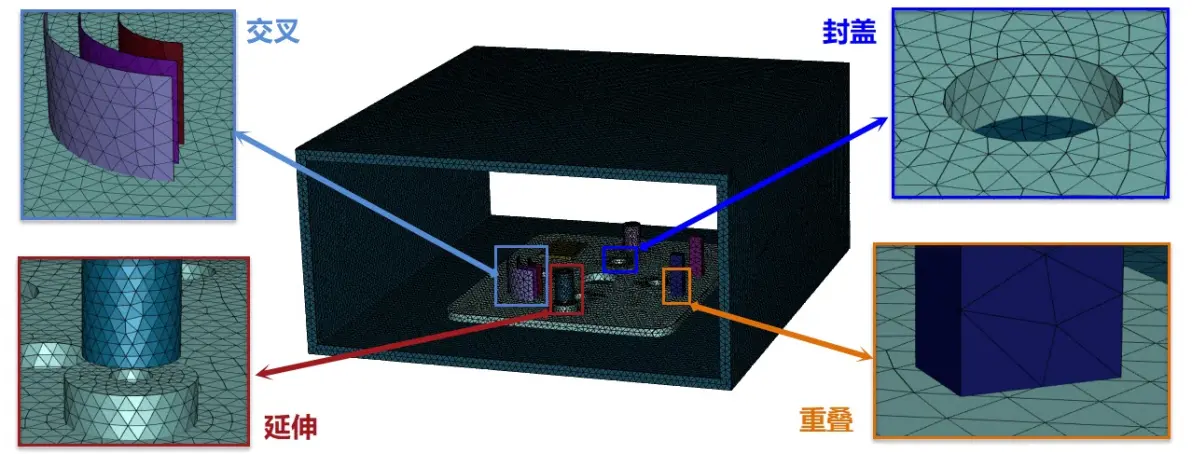

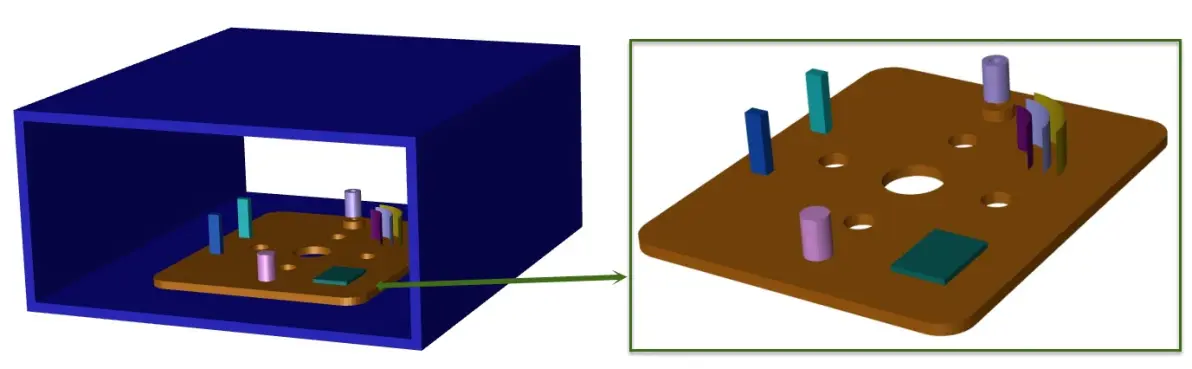

       本篇章模型和芯片散热的模型有点相像，是我自己画的一个简易模型，模型中存在重叠、交叉等问题，以及可以介绍模型封盖与延伸功能的结构_

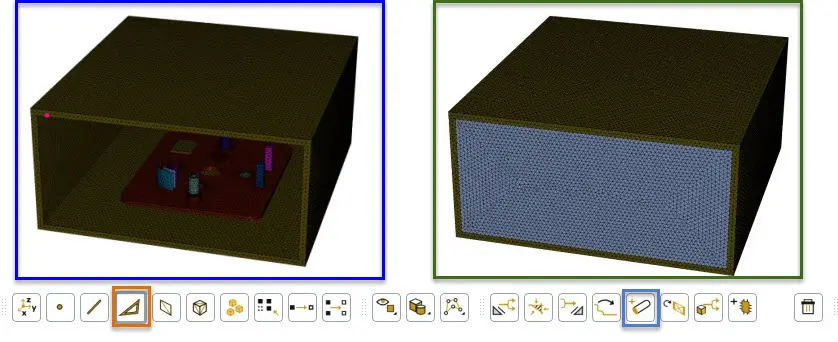

       模型文件为*.stp的格式，打开Fluent Meshing，通过File_Import_CAD_以STL格式导入该文件，查看模型尺寸，设定一个简易的尺寸控制，并进行面网格重构_

       可以看到模型中是存在一些问题的，接下来就分别介绍这些情况该如何处理_

       [注意]

       ✦ 文件*.stp作为一种中立格式，通用性较好，可以在多个软件间交互使用，十分方便，但缺点也极其明显，该格式比较容易出问题，且在使用多区域时，其共享拓扑和命名是无法继承的；

       ✦ 面网格重构不会改变模型存在的重叠、交叉等问题；

02-重叠处理_join

       重叠位置相当于是有两套面网格的，分别属于不同的封闭体，对于重叠的面我们想要使其共节点，可以通过工具栏中的join使其共节点并进行局部网格重构_

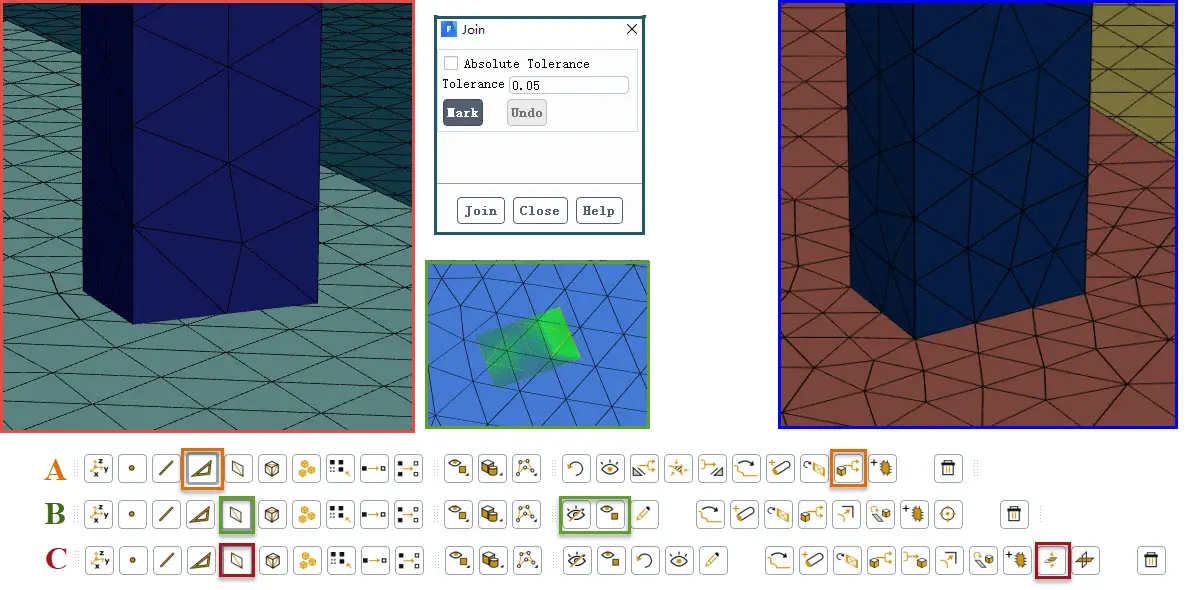

       通过工具栏选择两个重叠面所在的Zones，底部工具栏右侧便会出现join工具，设置一般保持默认即可，点击join即可完成重叠面的节点合并问题_

       [注意]

       ✦ 两个重叠面在join之前最好分别分离出来，避免牵扯过多引起模型其他位置的变动；

       ✦ 鼠标左键点击选择第一个，之后鼠标右键可选择第二个，不熟悉工具栏使用的可以看往期教程；

03-交叉处理_intersect

       交叉位置的节点合并也采用与重叠类似的方法_

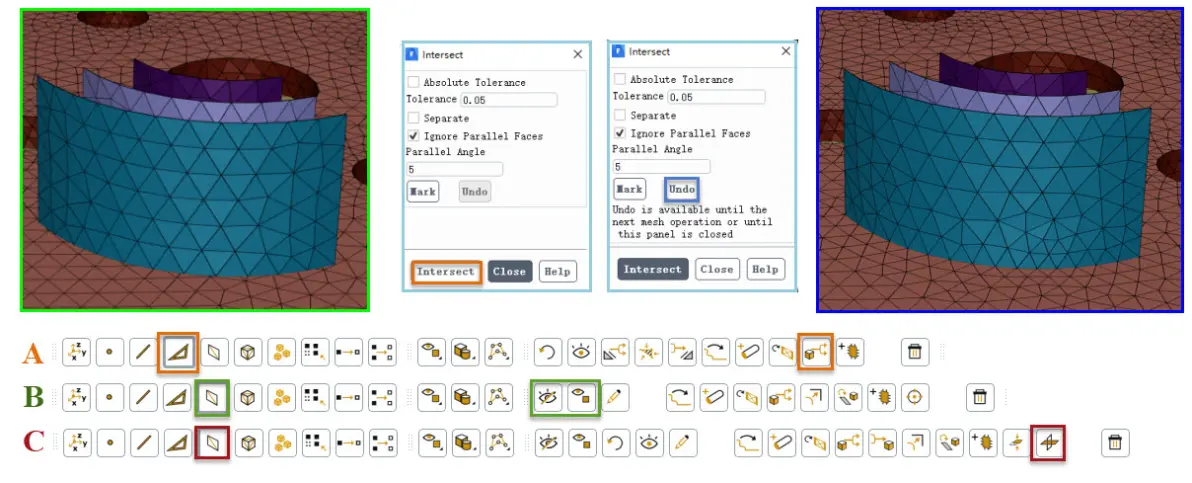

       通过工具栏选择两个交叉面所在的Zones，底部工具栏右侧便会出现intersect工具，保持默认设置即可，点击intersect即可完成两个交叉面的节点合并问题_

       [注意]

       ✦ 两个交叉面在intersect之前也需要分别分离出来；

       ✦ 如果不满意合并的结果可以点击Undo撤回操作；

04-封盖_patch

       模型中该位置的圆孔我希望将其堵上，那么该如何操作呢？

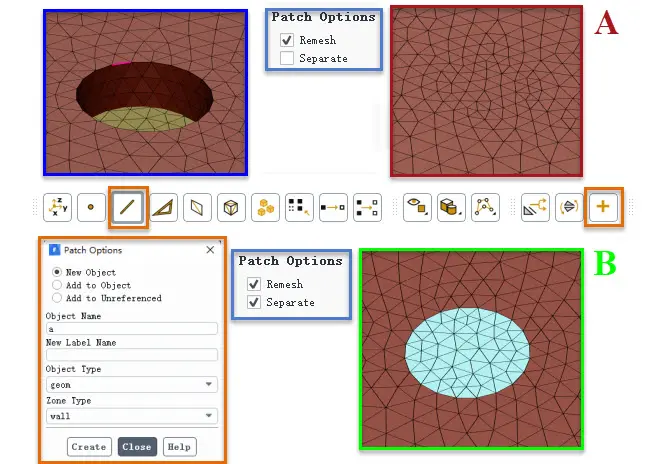

       选择需要填补的洞边上的线，点击底部工具栏右侧的+号即可进行封盖(patch)，图中A是未勾选顶部的Patch Options(补丁设置)中的Seperate(分离)选项，则默认新生成的面直接放到与之连接的Zone里，图中B是勾选了Seperate(分离)选项，则会要求你选择存放生成面的Zone和Objects，可选择已有或新建_

       对于比较规则的情况，比如需要封盖的是一个平面，也可以选择想要封盖的面，并通过工具栏creat Patch来完成封盖_

       [注意]

       ✦ 对于比较复杂的封盖情况，比如需要封盖的面是一个曲面，可以通过Loop Creat Toolbar(路径选择工具)选择待封盖孔洞周边的点来完成精准封盖；

05-延伸

       有时模型会因为装配问题致使两个构件之间存在较大间隙，需要延伸使其连接，那个类似的问题在Fluent Meshing中应该如何处理呢？

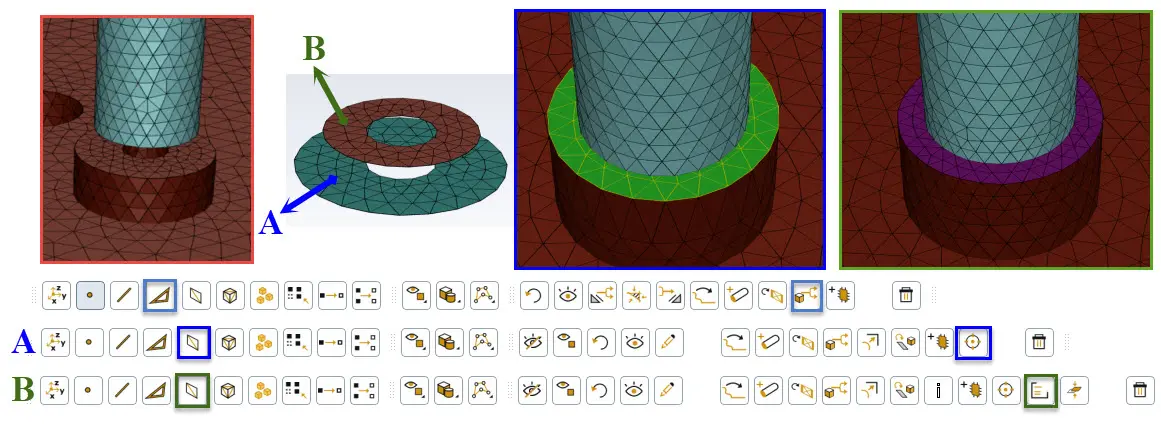

       比如上图中的两个构件需要连接且距离较远，显然无法像重叠、交叉那样处理，首先将需要对接的两个面分别分离出来，再通过工具栏选取A所在的Zone设置为Set，然后选取B所在的Zone设置为Project即可完成延伸工作，但此时他们的节点并未合并，还需要用之前的方法处理重叠或交叉问题_

       [注意]

       ✦ 建议将需要对接的两个面分别分离出来，再进行后续的延伸工作，直接选取两个构件所在的Zone进行延伸非常容易出错；

06-重叠交叉自动工具

       在Fluent Meshing中存在关于重叠交叉的自动检测修复工具，我们也不可能知晓模型中所有的问题，因此可利用该工具进行检测并修复_

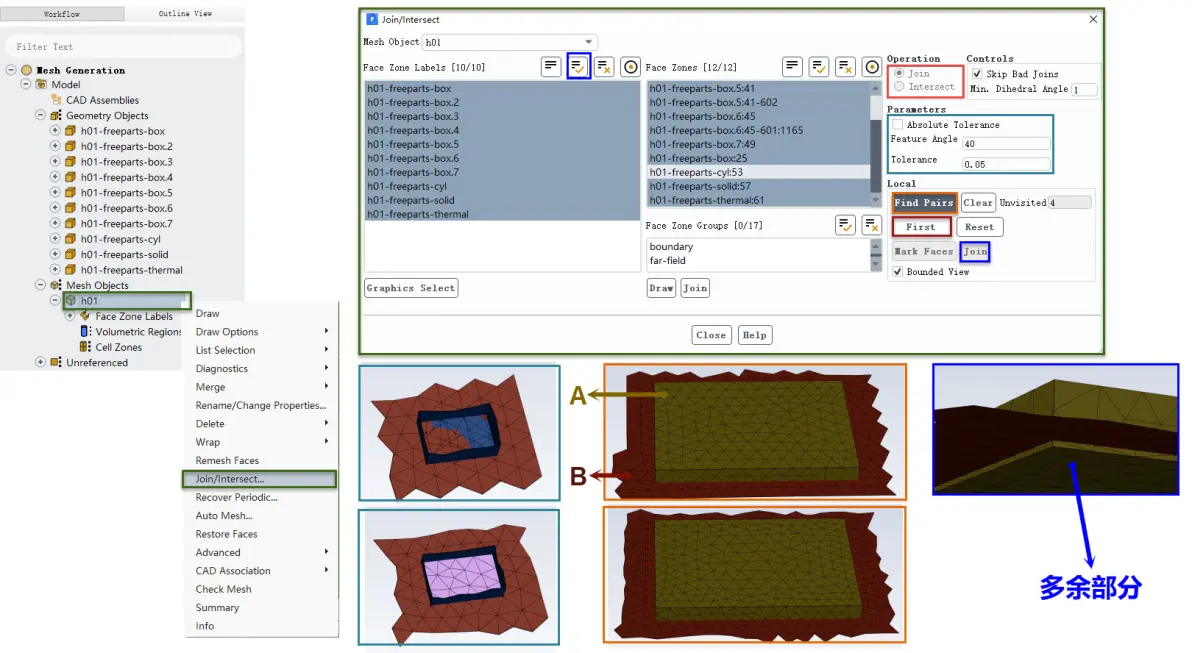

       可选择需要的Mesh Object_右键_Join/Intersect_进入该工具，可自行设置容差(一般保持默认即可)，点击Find可自动检测模型中存在的重叠交叉问题，通过First/Nest可查看具体位置，点击Join/Intersect即可自动处理屏幕中显示位置的重叠交叉问题。

       [注意]

       ✦ 像图中结构A和结构B因为装配问题存在干涉，重叠交叉问题处理完成后，可再将不需要的面进行分离后删除；

07-讨论

       ✦ 本篇章简易介绍了重叠、交叉问题的处理方法，模型的封盖与延伸功能；

       ✦ 重叠交叉自动工具的使用可以大大提高效率；

       ✦ 模型文件分享！[仅供学习交流使用]

       https://pan.baidu.com/s/1FZ_qv6hAJMjA3MvKA9lKxA

       提取码：pcfd

      ❖ 可能会存在描述错误或理解不足等问题，欢迎指正交流_
