用VisualStudio调试Fluent UDF

概述

实现了用VS2010对Fluent19.0 UDF进行断点调试，具体实现如下功能：

（1）可以查看各线程局部变量以及主程序传入的指针指向的全局变量。

（2）可以设置断点并单步操作。

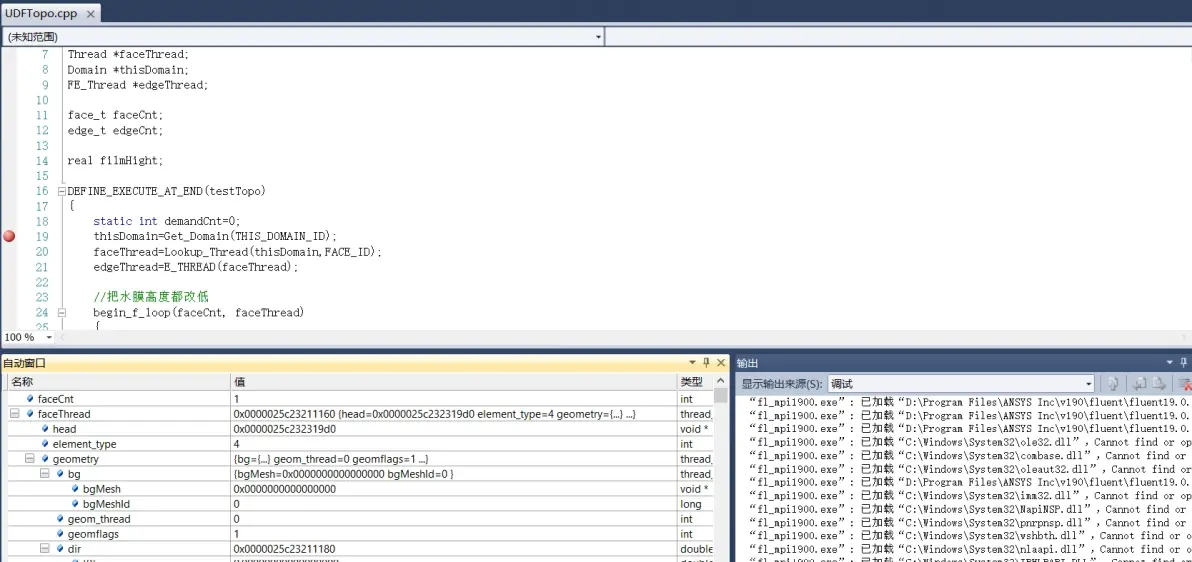

贴图为证：

具体实施步骤

1.修改makefile_nt.udf至Debug模式

makefile_nt.udf的功能是配置所有编译属性，在使用fluent内置的编译器（实质上是初次配置UDF（一般是Visual Studio系列）时设置的编译器，下面的所有工作推荐在当时设置这个编译器的VS版本上进行）时，这个文件会从上述地址被复制到所生成的udf文件夹中。

makefile_nt.udf默认为发布模式，该模式下不会生成调试时需要的符号文件（.pdb文件），另外会在编译时会对源代码进行简化。需要对这个文件进行修改。

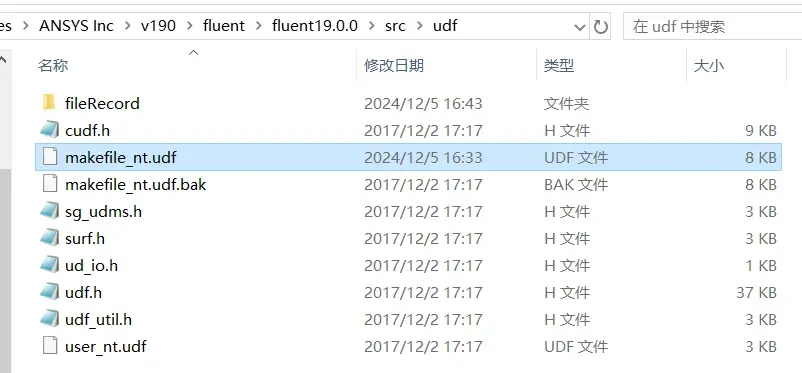

从地址D:\Program Files\ANSYS Inc\v190\fluent\fluent19.0.0\src\udf（这是你安装Fluent的地址，我的在D盘）以文本形式打开makefile_nt.udf。

需要在这里对该文件进行两处修改（可以根据行号或者Ctrl+F查找）：

在变量CFLAGS后增加" /DDEBUG /Zi /Od"，其中DDEBUG表示用debug模式编译，Zi表示生成.pdb（符号）文件，Od表示不进行代码简化。

在link句中增加" /DEBUG /PDB:$(TARGET_NAME).pdb "（和原文件比一下就知道加在哪了），这里将生成的.pdb文件和最终生成的.dll库函数文件（UDF）链接起来。

2.通过Fluent内置的编译器编译生成UDF文件，并hook到主程序中

这步比较常规，如果不会可以求助互联网。

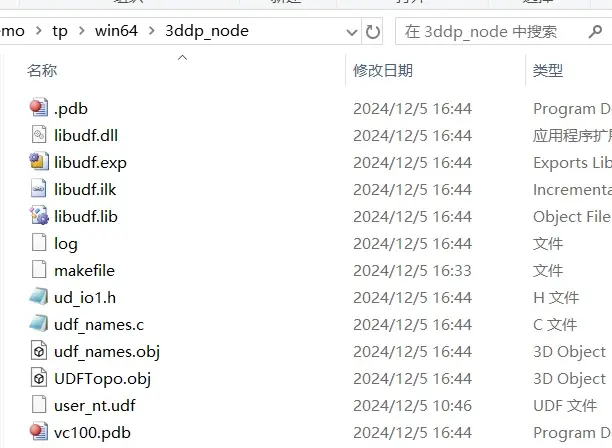

上一步修改成功之后，在生成的udf文件夹（一般和项目输入文件.cas文件在一个目录下）中能够找到两个.pdb文件。

如果是并行计算，会生成两个文件夹（如三维双精度并行计算时生成3ddp_host，3ddp_node两个文件夹，分别对应主节点和计算节点），其中每个文件夹各有两个.pdb文件。

3.使用Visual Studio Debugger附加进程到Fluent

（1）打开源文件并设置断点

打开Visual Studio，“文件-打开-文件”，打开上一步中生成的文件夹，从src中找到您编写的UDF源文件，一般是.c/.cpp文件。

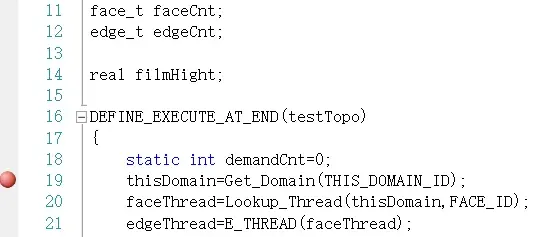

为程序添加断点（确保您的UDF会被调用，断点位置语句会被执行），如下图所示：

（2）附加进程到Fluent

开启Fluent的时候Console会告知进程号，如下图PID：

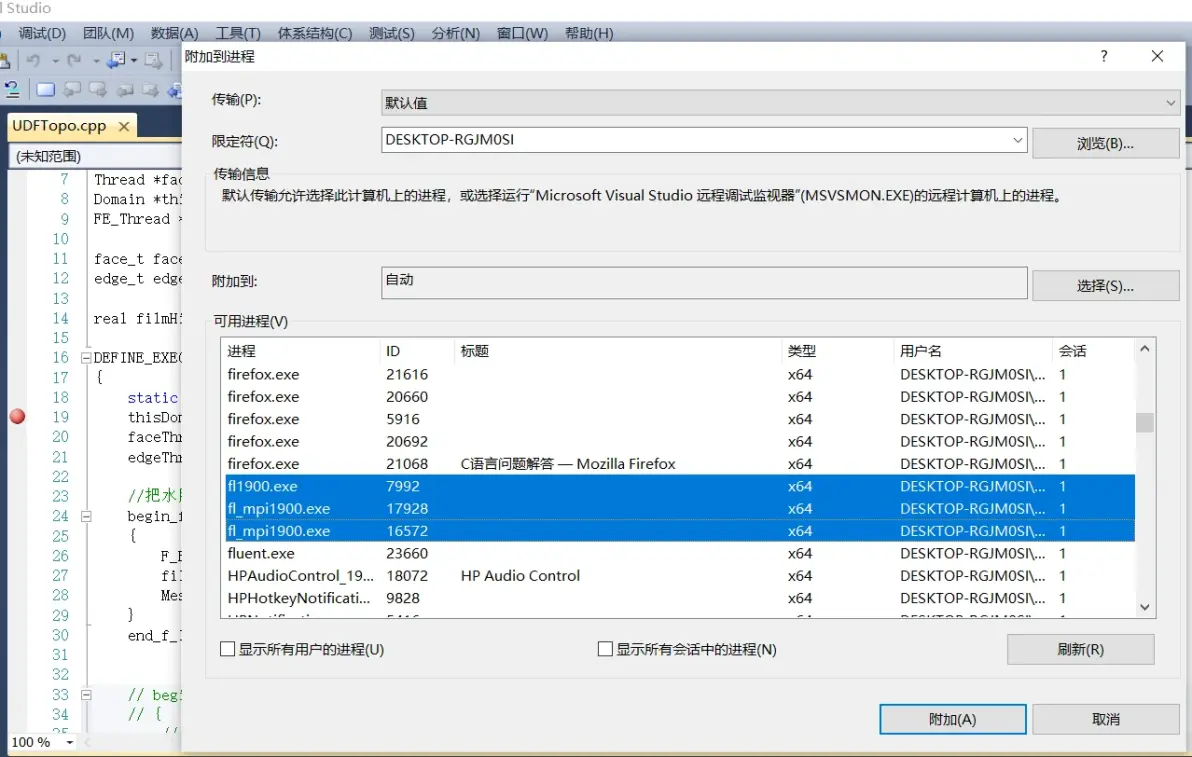

使用VS的“调试-附加到进程”，将上面查询到的进程附加上：

在输出页面确认.pdb（符号）文件已经加载：

如果是并行计算，能够找到两个类似的语句。下面显示三个“已退出”指本例附加的三个线程，退出指当前没有计算活动。

4.在Fluent中开始计算

在Fluent中点开始计算（Calculate），等程序跑到断点即可进入调试。调试方法（单步执行等）和变量追踪都和常规调试一致。具体效果见概论图。

总结

因为在网上没有找到现成的Debug方法，就自己整了一套。感谢chatGPT的技术指导。放出来和大家分享，希望能够简化大家的劳动~
