vscode+msys2+cmake：Fluent UDF编译调试记录

        Fluent的UDF编译调试一直以来是个比较麻烦的事，并且想要调用一些第三方动态库时，就必须要用一些编译小软件①才能做到，而Fluent内并没有提供链接的方法。所以最近也是琢磨了如何使用vscode编译调试UDF，并在此将最近配置好的编译调试环境记录下来。

1. 环境准备

        本文使用的Fluent版本是2019 R3，还需要安装好[msys2](https://www.msys2.org/)和[vscode](https://code.visualstudio.com/Download)。

        a. 安装好msys2后，需要注意的是在MINGW64环境下安装mingw-w64 GCC编译工具链，顺便还可以安装好cmake工具。有关于msys2各个环境的区别可以查看[msys2文档](https://www.msys2.org/docs/environments/)，目前Fluent UDF使用的C运行时库应该还是msvcrt (PS: 个人推断，待补充信息)。

        编译工具安装完成后，需要将其路径添加至系统环境变量中，例如在Path中添加C:\msys64\mingw64\bin (PS: 重启电脑以确保更新)，以方便vscode的cmake插件搜索到。

        b. 安装完vscode，需要在扩展商店里安装C/C++，CMake，CMake Tools等插件。

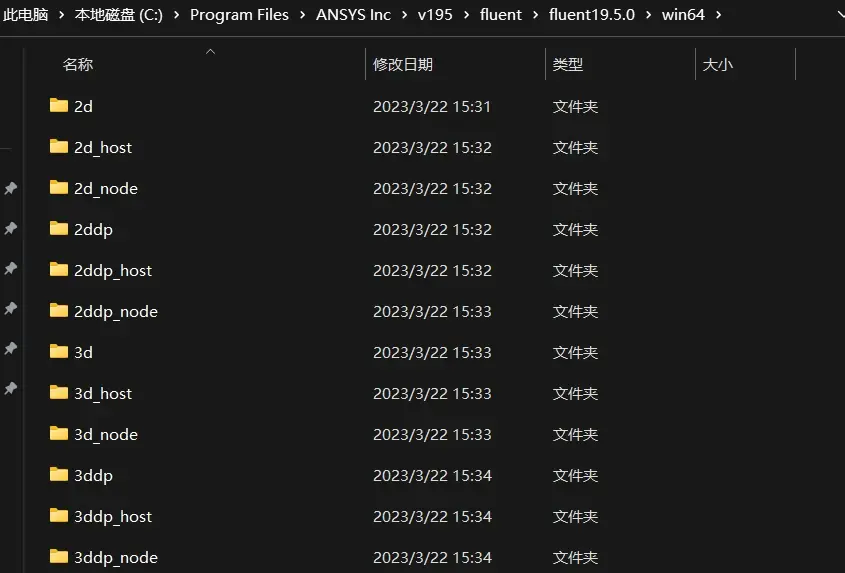

        c. 定位到Fluent目录C:\Program Files\ANSYS Inc\v195\fluent\fluent19.5.0\win64文件夹，将win64下所有文件夹先打包备份，然后对各个文件夹里的 fl1950.exe 重新生成导入库。 具体命令如下：

gendef fl1950.exe
dlltool -D fl1950.exe -d fl1950.def -l libfl1950.a
del fl1950.lib

        注意node结尾的文件里，是fl_mpi1950.exe，命令里需要对应改动。

gendef fl_mpi1950.exe
dlltool -D fl_mpi1950.exe -d fl_mpi1950.def -l libfl_mpi1950.a
del fl_mpi1950.lib

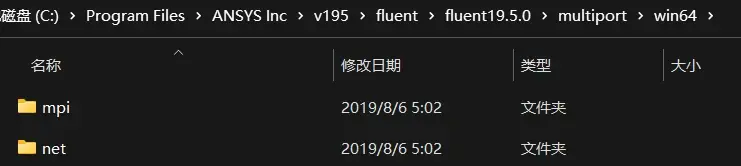

        同样，定位到C:\Program Files\ANSYS Inc\v195\fluent\fluent19.5.0\multiport\win64文件夹下，打包备份。以上述方法重新生成导入库。

        对.\mpi\shared\和.\net\shared\两个文件夹下分别执行命令

gendef mport.dll
dlltool -D mport.dll -d mport.def -l libmport.a
del mport.lib

        d.修改C:\Program Files\ANSYS Inc\v195\fluent\fluent19.5.0\cortex\src\cx.h文件，查找strcasecmp来定位到需要修改的一行，按下图方式修改保存。

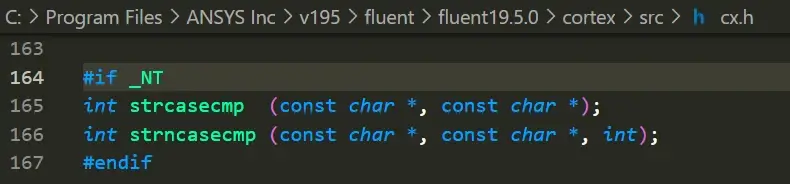

修改前

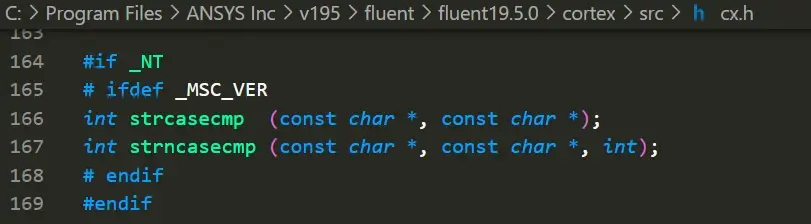

修改后

2. 项目文件

        demo中的文件结构如图所示，自己编写的C源文件等放在src文件夹下，而其他引入的库文件放在import文件夹下。

        相关文件https://github.com/bronya19c/CMake_Project_Demo_for_UDF

        根据计算模型和代码，需实时更改根目录和src文件下的CMakeLists.txt的内容

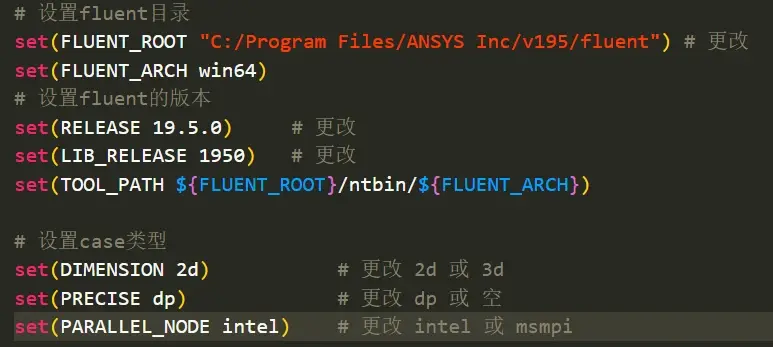

根目录下CMakeLists.txt

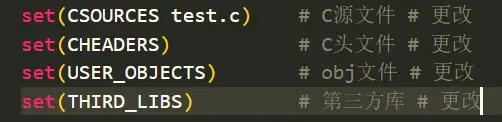

src文件夹下CMakeLists.txt

3. 编译调试

        将文件整理好后，在vscode的cmake插件里选择“配置所有项目”，并确保ud_io1.h或者udf_names.c正常生成。若无错误产生，此时再点击vscode最下方状态栏上的“build”按钮，生成libudf，完成编译。

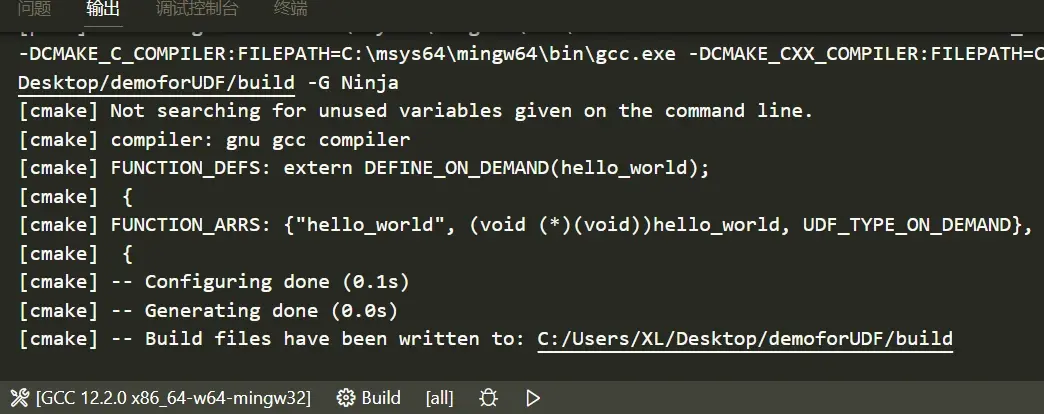

cmake配置完项目

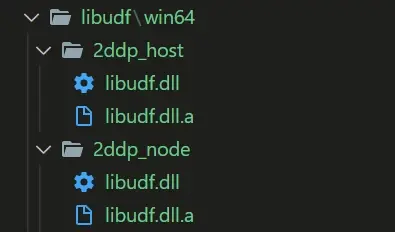

编译生成的libudf.dll

        关于调试，确保编译生成的是Debug版本的libudf，在Fluent加载好libudf.dll之后，利用vscode的附加到进程调试工具，实现对udf的调试。在根目录创建 .vscode 文件夹，其下创建的launch.json文件如下图。

{
    "version": "0.2.0",
    "configurations": [{
        "name": "(gdb) 附加",
        "type": "cppdbg",
        "request": "attach",
        "program": "${workspaceFolder}/libudf/win64/2ddp_host/libudf.dll",
		//libudf.dll的路径
        "MIMode": "gdb",
        "setupCommands": [
            {
                "description": "为 gdb 启用整齐打印",
                "text": "-enable-pretty-printing",
                "ignoreFailures": true
            },
            {
                "description": "将反汇编风格设置为 Intel",
                "text": "-gdb-set disassembly-flavor intel",
                "ignoreFailures": true
            }
        ]
    }]
}

        然后vscode里切到test.c文件，按F1键输入“调试”选择调试C/C++文件，之后选择gdb 附加，便可以附加到Fluent的进程中调试了。注意查看Fluent的控制台内容，其中host是我们这次要附加调试的进程，按照PID即可以对应上。

Fluent控制台的进程信息

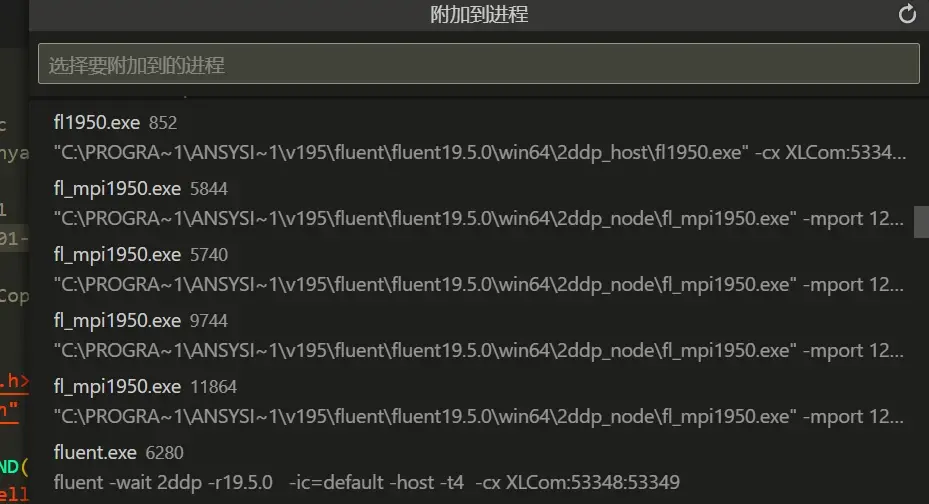

附加到进程可输入PID搜索

        自此可以断点调试了。

        2023.4.2 初稿
