Fluent UDF中调用变量梯度的方法及注意点

Fluent UDF中有时候需要调用变量的 梯度 ，例如温度梯度，压力梯度，VOF梯度等等，一般是在C_T，C_P，C_VOF后面加上“_G”来获取，例如C_T_G，C_VOF_G。看似简单，实际上里面有比较多的“坑”，现以如下实例来提请各位看官注意。

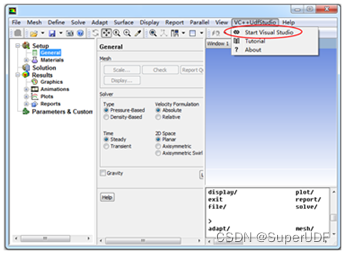

        首先，我们利用VC++ UDF Studio插件(https://vcudfstudio.github.io)启动Fluent，然后再点击Fluent中的“启动Visual Studio”菜单，这样我们就可以在Visual Studio中输入源码并编译UDF了。

在Visual Studio项目中的udf_source. cpp 文件中输入如下源码。

#include "udf.h"#include "SuperUdfExtension.h" //VC++ UDF Studio自带的扩展库头文件，具体参考该软件中的编程手册#pragma comment(lib, "SuperUdfExtension.lib") //VC++ UDF Studio自带的扩展库的lib文件  int GetZoneIdByName(CString zoneName); //函数声明 DEFINE_ADJUST(show_gradient, domain){  face_t f;  real T_gradient[ND_ND];  int theInletID = GetZoneIdByName("inlet"); //根据边界名字获取其ID,如果返回-1表示找不到  if (-1 == theInletID)  {	  Message("Cannot find the boundary name 'inlet'. Please modify!\n");	  return;  }   Thread * wall_thread = Lookup_Thread(domain, theInletID); //根据inlet的ID获得其Thread  Thread *fluid_thread = THREAD_T0(wall_thread); //获得和边界face邻接的cell的thread   begin_f_loop(f, wall_thread) //对inlet的面进行循环  {	  cell_t c0 = F_C0(f, wall_thread); //获得和inlet面邻接的cell	  NV_V(T_gradient, =, C_T_G(c0, fluid_thread)); //将温度梯度赋值给T_gradient	  Message("c=%d, Temperature X gradient is %g\n", c0, T_gradient[0]);   //打印x方向的梯度  }  end_f_loop(f, wall_threa
