使用 Fluent的UDF调用REFPROP数据库中的物性数据 操作指南

说明：本文经验是根据知乎回答（https://zhuanlan.zhihu.com/p/378848954?utm_campaign=shareopn&utm_medium=social&utm_psn=1787448727763501056&utm）总结出的个人经验，仅供参考。

调用方法：UDF静态调用dll-动态调用dll

Fluent版本：2024R1；vs版本：2017；

文中所提到的文件链接已经放在末尾了，设置的是永久有效；

Fluent和visual studio的安装位置我都放在E盘，为方便可以安装在C盘，然后环境变量LIB,LIBPATH,PATH,INCLUDE及系统变量PATH配置可以参考B站教程。

1.编译一个简单UDF（参考UDF手册2.3.30.3.处给的示例），在fluent的user-defined function中选择编译型UDF然后add-->build，但是不要点load（我的UDF放在E:\udf_file处）；

2.VS中新建动态链接库项目（记住这个项目名A），修改pch.h和pch.cpp文件（头文件和源文件中），这里可以直接复制guide\Tutorial demo folder\01-Dynamic_call_refpropDll中对应的文件，把Debug旁边的x86改为x64，再点“本地Windows调试”，注意下方显示生成了dll和lib文件，此处会有报错无法直接运行，这个不用理会；

3.编写调用dll的udf文件，此处可以直接复制 guide\Tutorial demo folder\02-Call_test 处的 02-Call_test.cpp 文件，然后将文件名称改为第一步中的udf文件名（比如我第一步用的udf名称为 inletvelocity.c ，那这里也要把这个udf的名称改为 inletvelocity.c），并将此文件复制到udf所在文件夹中的 libudf\src 处替换原有文件（不改名的话就需要将 3d_host 和 3d_node 中的 user_nt.udf 文件中的第一行的inletvelocity.c改为新写的udf的名字，否则后面会出错）；（说明：有的叫3d_host，有的叫3ddp_host; node的那个也一样，只要是host和node就行，前面的前缀应该不太重要）

4.安装sed软件，或者用everything找到vs中的sed.exe文件，并复制路径名称，找个地方改成“路径\sed.exe”的形式，留作接下来使用，若是重新安装的话，也是一样改成“路径\sed.exe”的形式（例如我的就是"E:\Program Files (x86)\Microsoft Visual Studio\2017\Enterprise\Common7\IDE\CommonExtensions\Microsoft\TeamFoundation\Team Explorer\Git\usr\bin\sed.exe"，此处如果不加英文双引号后面的操作会报错“E:\Program..”不是运行程序）；

5.使用记事本打开 libudf\win64\3d_host（libudf\win64\3d_node）文件夹中的 user_nt.udf 文件，在下方加上这两行

FLUENT_INC=C:\Program Files\ANSYS Inc\v195\fluent

FLUENT_ARCH= win64

第一行等号后的路径改为自己电脑中fluent所在的路径；（这两个文件夹即 host 和 node 中需要修改的地方以及操作基本都是类似的）

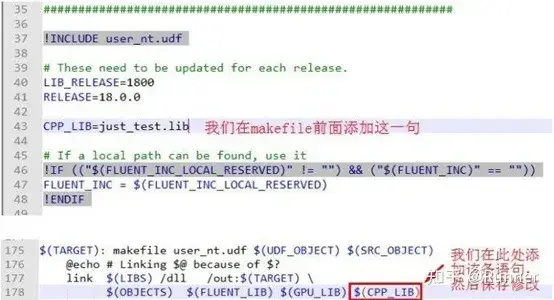

6.使用记事本打开 libudf\win64\3d_host（libudf\win64\3d_node）文件夹中的 makefile 文件添加第二步生成的lib文件引用（如下图），文件名即为第二步中的项目名A：

CPP_LIB=项目名A.lib

$(CPP_LIB)

删除这一行：resolve.exe -udf $(CSOURCES) -head_file ud_io1.h

然后再将文件中的所有sed改为上面提到的“路径\sed.exe”，记得将中文双引号换为英文双引号，例图如下：

7.在开始菜单中找到“Developer Command Prompt for VS 2017”或者是“VS 2017的开发人员命令提示符 ”，右键-->更多-->以管理员形式打开，转入以下VS目录

（例如：输入指令“cd C:\Program Files (x86)\Microsoft Visual Studio\2019\Professional\VC\Auxiliary\Build”），如果VS不是安装在C盘，那么则要先输入“E:”（你的VS安装路径所在盘），再输入命令例如“cd E:\Program Files (x86)\Microsoft Visual Studio\2017\Enterprise\VC\Auxiliary\Build”，完成后继续输入：

vcvarsall.bat x64  然后按回车键，

再输入指令跳转至 libudf\win64\3d_host 文件夹，例如：

cd E:\udf_file\libudf\win64\3d_host 再按回车键，

输入清除已编译文件命令：nmake /f makefile clean

（我在这一步中间出了挺多次错的，但是按步骤来应该不会再出错了...比较常见的一个错误就是U1052没找到文件“makefile”，后来怎么解决的居然已经忘了...可能就在上面某一步中）

将第二步生成的“项目名A.lib”复制到 3d_host 文件夹中，再将项目名A.dll和REFPRP64.DLL（这个是第二步建立的项目中调用的动态链接库的dll文件）这里两个文件复制到udf所在位置，比如我的就是复制到 E:\udf_file 下（这里我还把教程给的两个.fld文件复制过去了，不知道不复制会不会有问题），这个udf所在位置可以再fluent控制台也就是你一开始build完udf后显示的那个Done下面那一行输入：pwd 来查询，复制完之后重新编译

输入命令：nmake /f makefile 到这里两个文件夹都完成一遍这些操作的话这一步才算结束了；

8.切到刚才没关的fluent，在user-defined function中选择编译型再点击load，加载成功的话调用就算完成了！！！

9.根据自己需要的材料和相应的物性数据修改给的参考文件即Dynamic_call_refpropDll中的pch.h和pch.cpp文件以及Call_test中的Call_test.cpp文件，理论上就能实现自定义调用了！！！（这一步刚刚开始探索...）

链接：https://pan.baidu.com/s/1_R2b5eoIdAW9AmhT3bbhSw?pwd=2ier

提取码：2ier
