Fluent mesing划分网格学习笔记-01

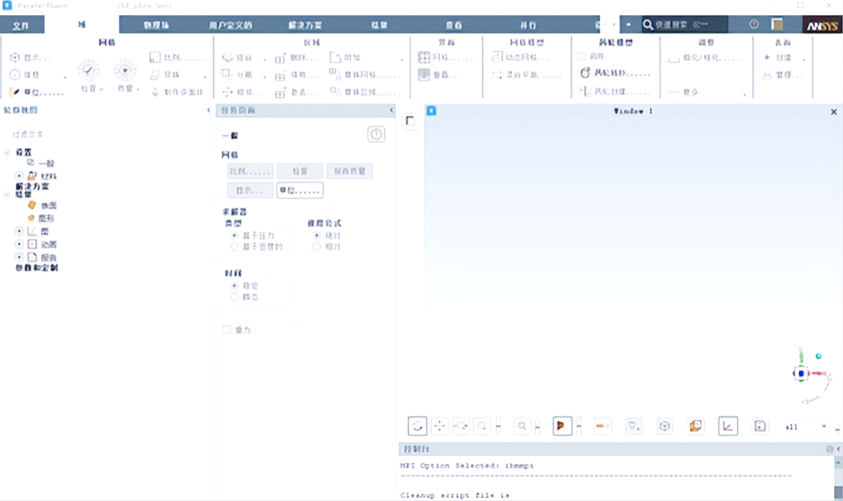

Fluent meshing 学习

网格质量：偏斜度、纵横比、翘曲，报告的默认度量；

网格的单元正交质量应大于0.01，建议保持在0.1以上；生成网格之后，控制台中会显示网格正交质量（Orthogonal Quality),或mesh-check quality，显示最小正交质量（Minimum Orthogonal Quality)与最大纵横比（Maximum Aspect Ratio);report-report tab也可以查看；右击生成体积网格任务，点击插入新任务，单机改进体积网格（点击improve volume mesh）,可以输入单元质量限制，指定网格最小可接受正交质量，默认值为0.15，范围在0.01-0.15之间，大多数情况，高级选项卡下的设置可以保留默认。可以提高网格质量。

局部和全局尺寸函数的使用：曲率和邻近大小函数（The curvature and proximity size functions )在全局和局部设置中很常见;其他的局部尺寸控制，例如体尺寸、面影响（body sizing,face of influence and body of influence)它们不会受到表面全局网格尺寸设置的影响；添加局部尺寸是为了细化几何实体区域，局部尺寸圆柱部位选定（curvature)加密，设置最小最大尺寸，曲率法向角（10）；面网格全局最小尺寸与局部最小尺寸一致；

Add local sizing对局部网格尺寸命名及控制、设置单元尺寸增长率；

增长率为相邻单元之间尺寸比例，增长率太大则尺寸过渡太剧烈，增长率太小则单元数量太多；增长率范围建议为1.1-1.5（一般默认1.2）；

控制方法：

1.face size：特定曲面区域的单元尺寸（仅控制面单元），针对特定的曲面，控制面单元最大尺寸，不控制体单元尺寸。若控制对象为实体，则为此实体所有表面；

2.    body size：特定实体区域单元尺寸（面、体控制），针对特定实体，控制面单元和体单元最大尺寸；

3.    body of influence：特定加密区域内部所有单元最大尺寸（面、体均控制）；

4.    ace of influence:特定加密区域边界的单元最大尺寸（仅控制体单元）；

注：应用于body/face of influence的几何对象（实体、曲面）要点：1.虚拟对象，不表征计算域的边界，体网格可以穿越；2.严禁在SC/DM中对加密网格区域实体做共享拓扑；3.不参与面网格划分；4.face of influence的曲面可以不闭合

5.    curvature(根据曲面的曲率自动变化单元尺寸（仅控制面单元）；proximity(根据曲面之间的空间距离自动变化单元尺寸（面、体单元均控制）；
