Case1 基础Fluent换热计算案例-无厚度壁面-换热器-简单介绍

本案例的计算流程为：

1.UG画图；

2.Designmodel后处理；

3.Fluent meshing画网格；

4.Fluent计算；

5.Tecplot后处理

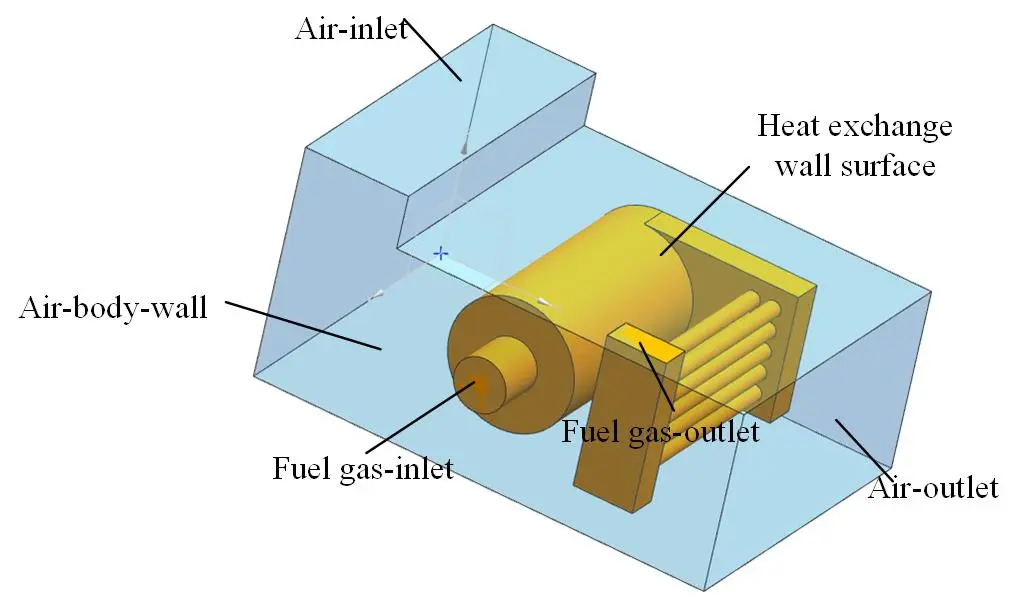

模型说明：该换热器为流体-固体-流体换热器，外部为自然空气流路，内部为高温烟气，换热器壁面为钢制壁面，壁厚3 mm。换热器外部空气流域持续量级为500 mm以上，如果固体换热壁面以实体建立的话，数量巨大，所以固体壁面实体不建立，设置Shell conduction条件去模拟实际的薄壁面。

边界条件：1.Air-inlet: Mass flow inlet(0.21275 kg/s,298 K); 2.Fuel gas-inlet: Mass flow inlet(0.009921875 kg/s,1173 K); 3.Air-outlet: Pressure outlet; 4. Fuel gas-outlet: Pressure-outlet;

注：对于带翅片的情况，翅片也可以使用shell condition，从而壁面薄壁结构对于网格数量和质量的影响，提高计算效率。
