西门子PLC的EPLAN部件库怎么获取？下载导入

导入的时候弹出来“找不到零件：PLC 类型代号 '<x>' 或装置说明档案 '<y>'/索引 '<z>'”，部件管理里明明有那个订货号，查了半天是EDZ文件里的PLC类型代号跟部件库里已有条目的属性对不上，在部件管理里手动把那个订货号的“PLC类型代号”属性填上再重新导入就过了。路径D:\EPLAN\parts_import\error_log.txt里存着这个报错的截图。

西门子PLC的EPLAN部件库获取渠道分三条。第一条也是最快的，EPLAN Data Portal云端库，2023及以上版本直接在EPLAN里登录EPLAN Cloud，Data Portal里搜Siemens，选型号下载到本地部件库，西门子、施耐德、罗克韦尔五百多家厂商的数据都在里面。前提是有有效的EPLAN订阅和EPLAN ID，正版授权在使用期内才连得上。Data Portal的好处是数据标准化，属性填得全，下载完直接能用。

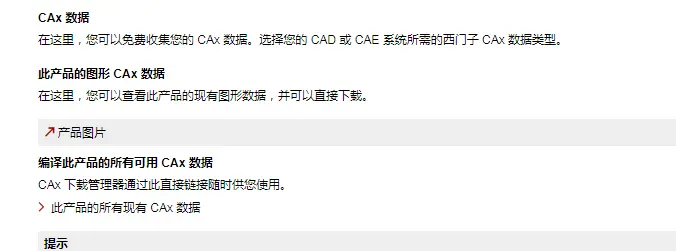

第二条走西门子官网，Industry Mall或者CAx Download Manager。找到具体订货号，比如6ES7214-1AG40-0XB0，页面里有个CAx数据栏目，选EPLAN格式下载，拿到的是一个EDZ文件。批量导的话用CAx Download Manager，选好型号列表一次性导出，比一个个下快。西门子的工业在线支持中心也有专门的CAx数据页面，按订货号搜就行。

第三条是第三方论坛和公众号，电气CAD论坛bbs.plcjs.com上面有人整理了S7-300、S7-200 SMART、S7-1500的全套部件库，EDZ格式，体积不大，导入快。GitCode上也有仓库直接放EDZ文件，S7-1500的一共1.85MB，下载下来拖进EPLAN就能用。这些第三方库的缺点是更新不一定及时，新出的模块可能没有，但常用的CPU和IO模块基本齐。下载之前确认一下EDZ文件的版本跟EPLAN主程序版本对应，2.6及以后的原生支持EDZ，2.2到2.6之间的版本需要装个导入插件，2.2之前的版本不支持EDZ。

EDZ本质是一个7z压缩包，里面打包了部件数据、关联的宏文件、图片、手册，导入的时候EPLAN自动解压并把各类文件放到对应的文件夹里。所以不需要手动解压，直接导入就行。手动解压反而容易把文件放错位置，部件管理器里能看到数据但宏和图片关联不上。

导入操作路径。工具→部件→管理，打开部件管理对话框。在部件管理器的工具栏上点“附加”按钮，下拉菜单里选“导入”。弹出来导入数据集对话框，文件类型选“EPLAN Data Portal 交换格式”或者“EDZ格式”，这两种叫法指的是同一个东西。文件名右边点浏览按钮，定位到下载好的EDZ文件，选中，确定。导入模式有三个选项，一般选“更新已有数据集并添加新数据集”，已有的条目更新，没有的新建，不用每次纠结。导入过程中部件管理器底部有进度条，S7-1500的EDZ大概1.85MB，几秒钟导完。导完在部件库的树形结构里能看到新增的条目，展开可以看宏文件和图片有没有关联上。

导入之后在原理图里用，插入→窗口宏/符号宏，选刚导入的宏文件。3D宏只能在宏项目里插入，在原理图里插会报错，别搞混了。PLC盒子还是手动放，部件库里有数据之后在PLC盒的属性里选部件，订货号和功能模板自动填上去。

“导入后部件管理器里能看到但原理图里插入宏报错”，检查EDZ文件里的宏是窗口宏还是3D宏，3D宏只能在Pro Panel的宏项目里用。“导入时提示版本不兼容”，EDZ文件的版本跟EPLAN主程序版本对不上，西门子官网下载的EDZ一般标注了适用的EPLAN版本，2.6以下的版本要装导入插件。D:\EPLAN\parts_import\下面放了几份EDZ的备份，S7-1200的和S7-1500的各一份，下次把那个ET200SP的也导进去，订货号是……
