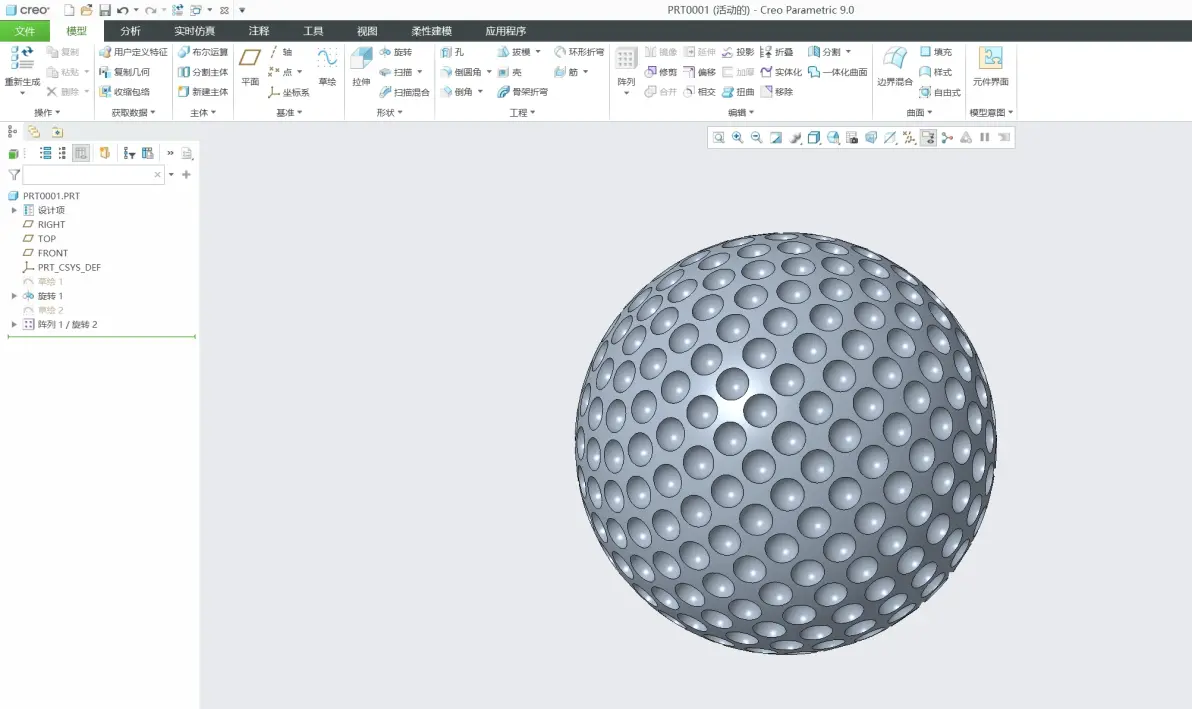

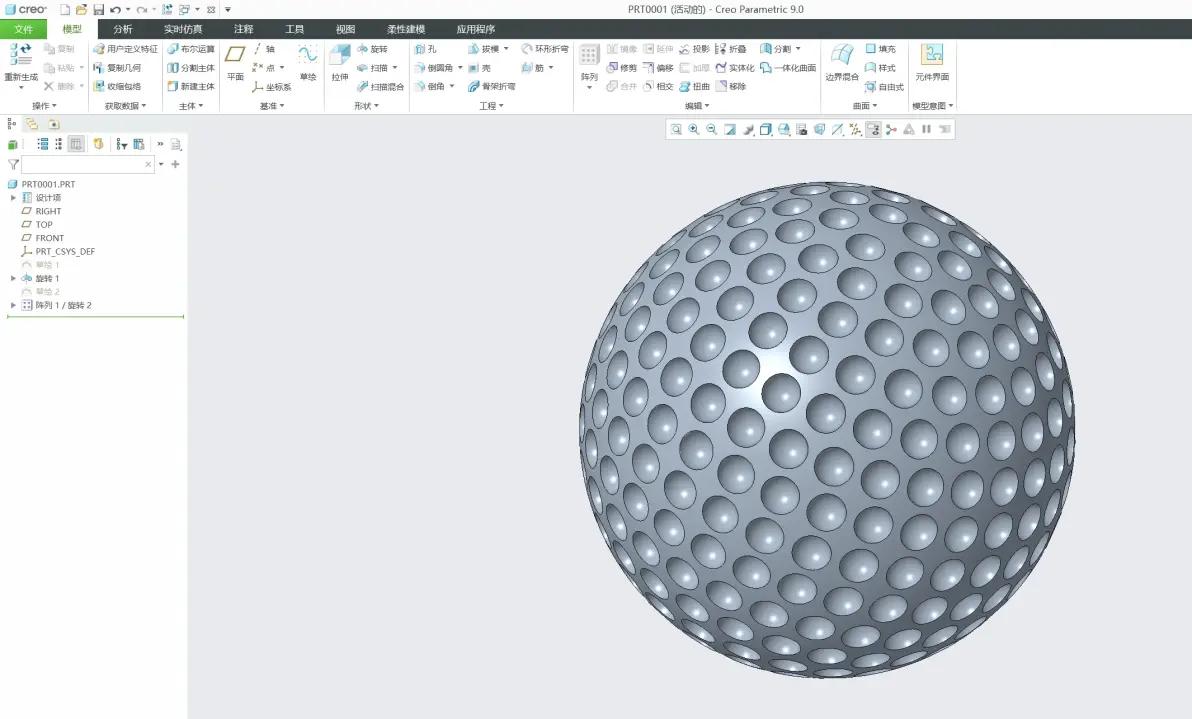

简单三步就能画出如下图这样的球形阵列特征了。详情见文章下方教程
文章最下方有3D模型，需要的可以自行下载

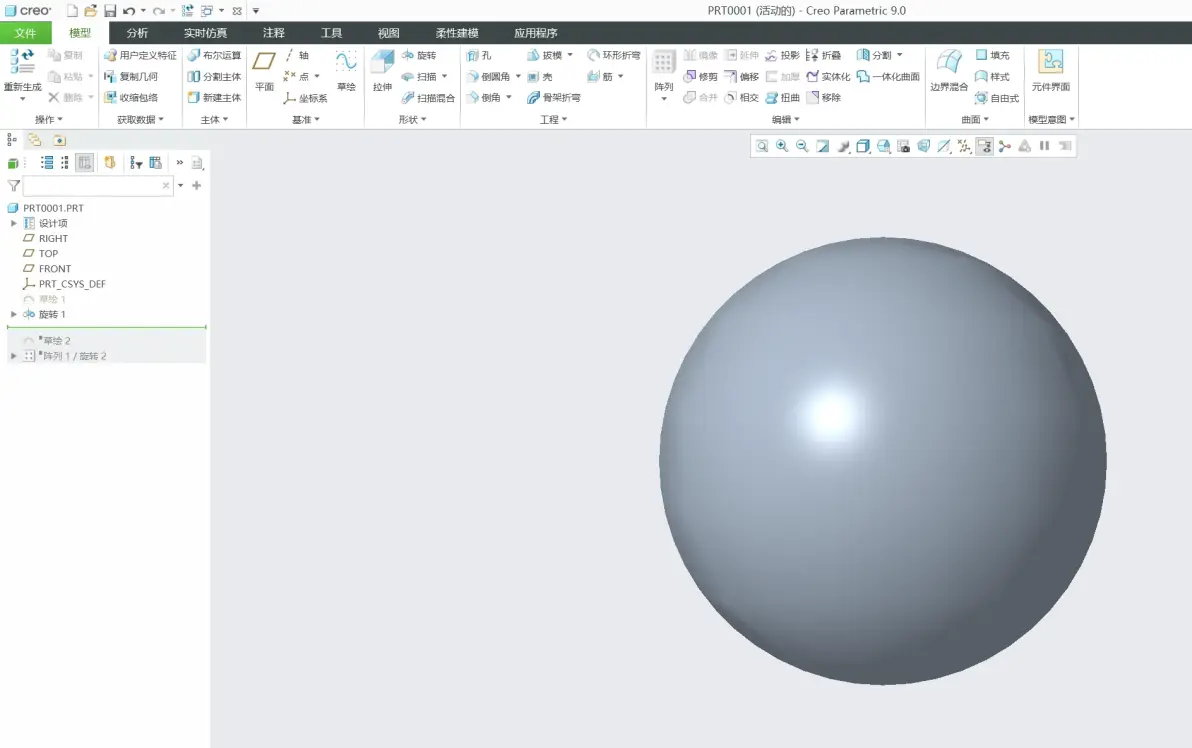

一是，画一个半径为50的立体球（旋转特征可以得到）
二是，在球体表面旋转切出一个凹槽，尺寸见下图

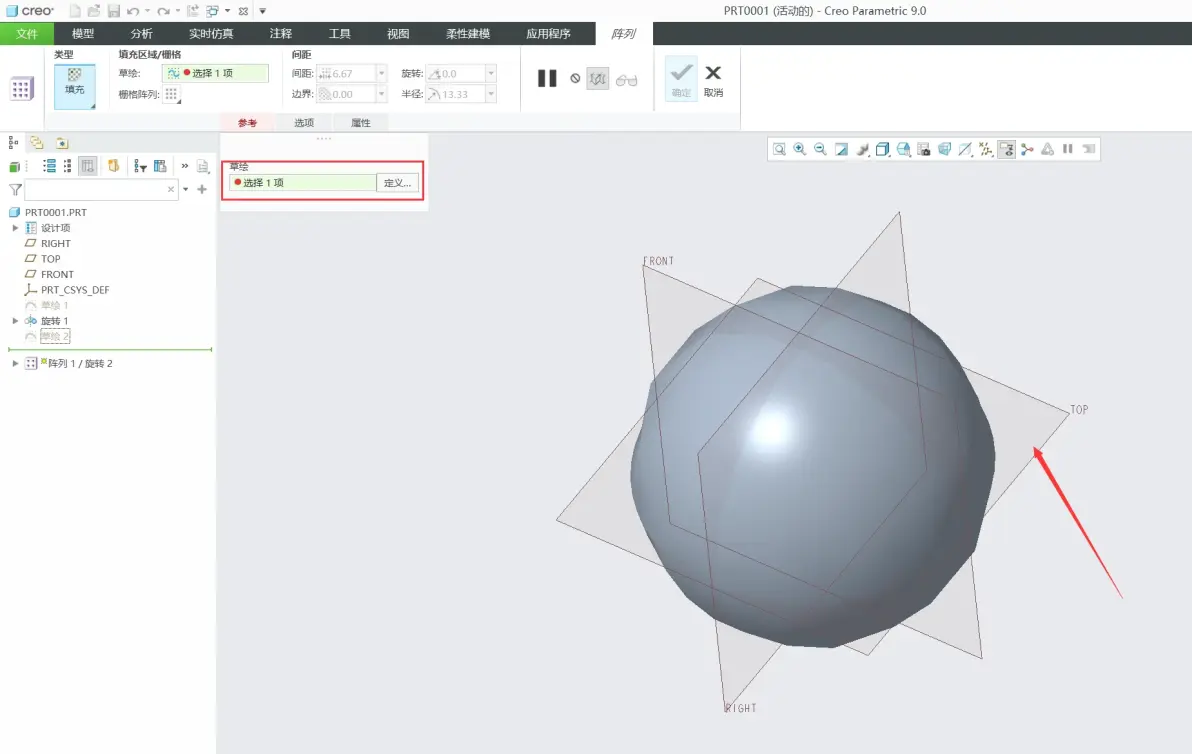

三是，阵列这个凹槽旋转特征（填充阵列）

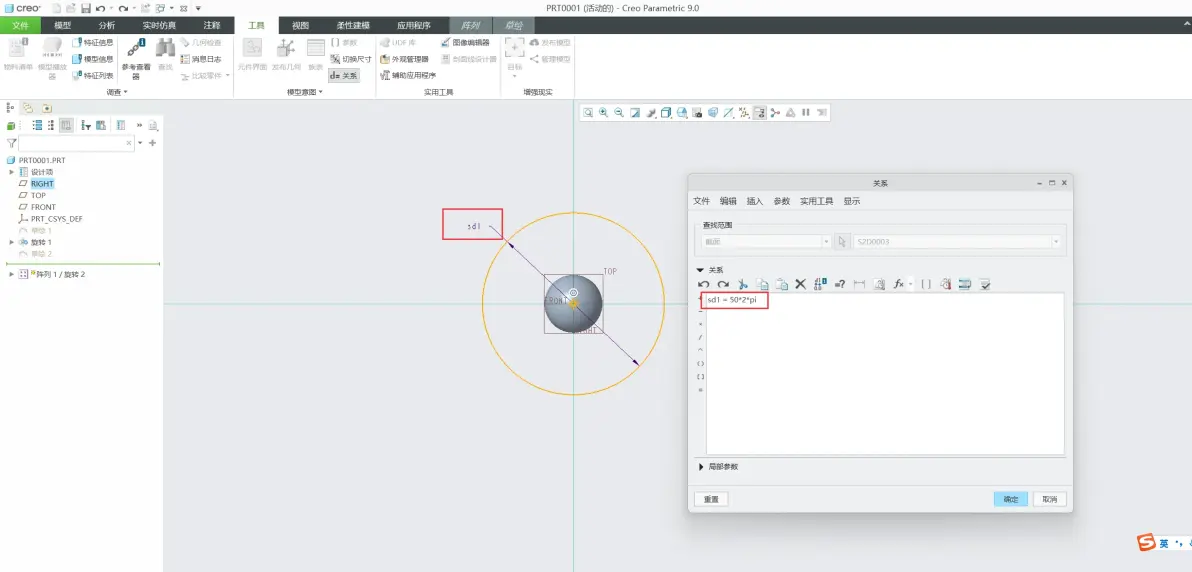

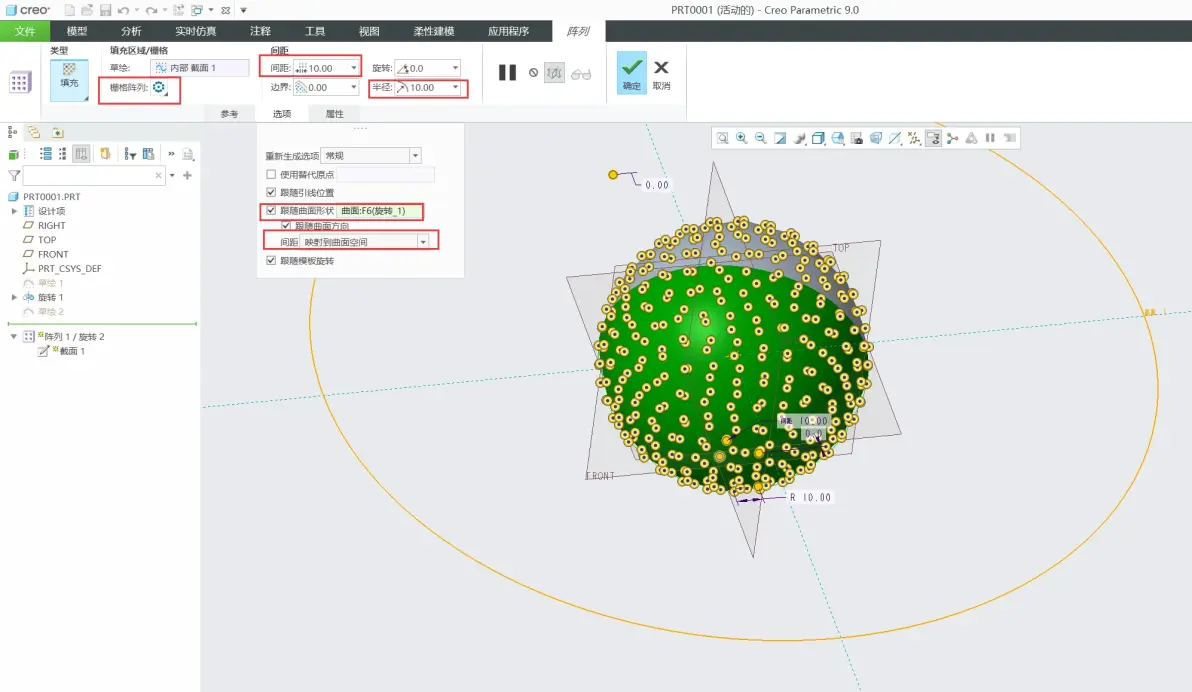

在凹槽的垂直投影面绘制一个草图圆形，圆的直径为球体半径*2*π，然后设置好阵列的参数，如下图参数，即可得到一个球形阵列的凹槽特征了。
看着难，其实自己操作一遍，大家都可画出类似这样的特征。Creo的学习就是要多练多看多学习，这样子就能更好更快的工作了。
文章最后也附上此模型，Creo9.0可以直接打开看到绘制步骤，有需要的小伙伴可以自行点击下方的百度云链接下载3D模型。
链接： https://pan.baidu.com/s/1Pvq0lXBm9jvSB1sZUu2nng?pwd=s3l5
提取码：s3l5
