CREO10.0样式案例第十讲：渐消面怎么做才自然？曲率过渡是核心难点

边界混合失败，曲线未相切或曲率不连续，弹窗出来先别关，看哪条链端点条件没设。渐消面最常卡在曲率过渡，相切只能保证条纹不断，曲率连续才没有折角。Style里先做基础大面，拉伸一个方块，倒圆角R20，曲面质量过得去就行，后面渐消面靠它当参考。D:\Creo\style_10\normal.prt。

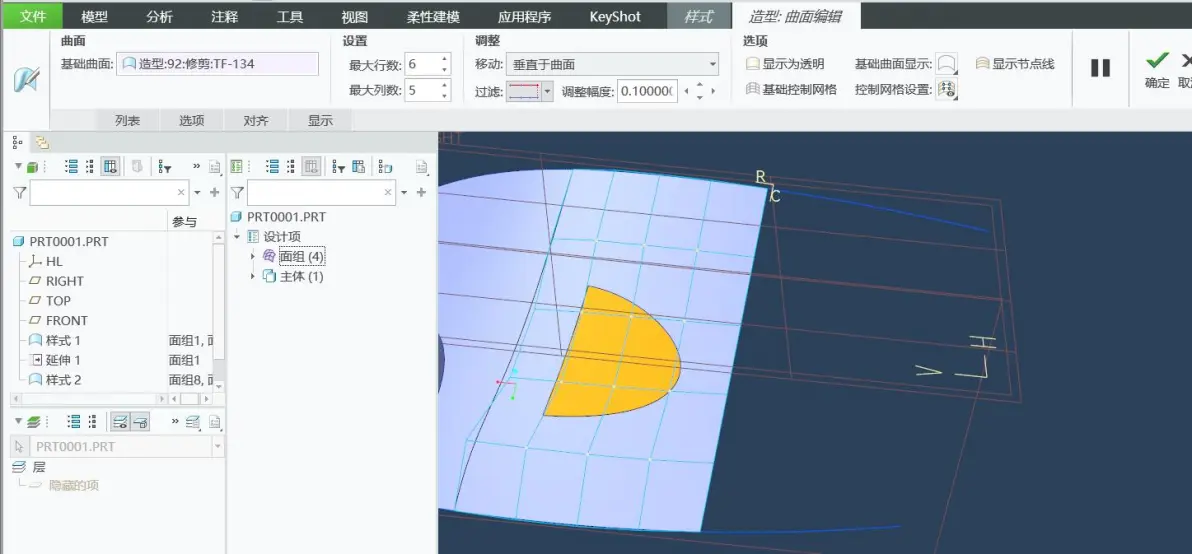

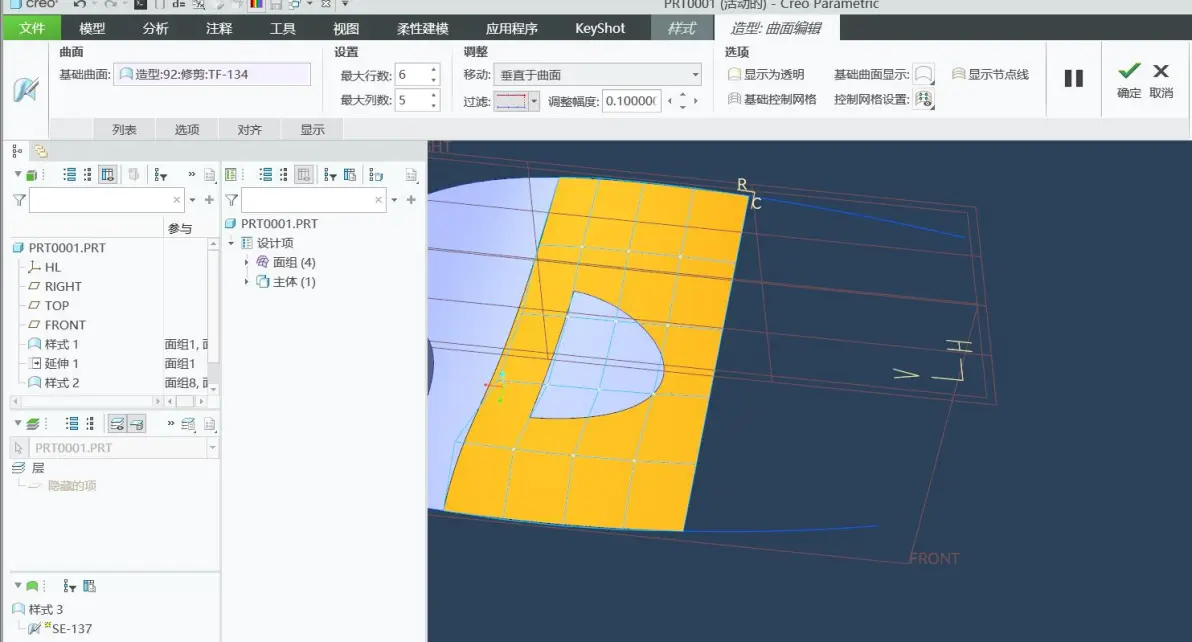

样式→曲线→在曲面上，画两条渐消边界，一条投影到基础面，一条悬空。修剪基础面，用投影曲线切掉一角，切口边缘就是渐消的起点。边界混合第一方向链选主边界，第二方向链选内部控制线，端点条件改曲率，参考面选基础面，控制点拖动对齐，不对齐面会拧。曲率连接自动匹配，但匹配的是端点，中间控制点没排好还是扭曲。

斑马线检查，分析→几何→斑马线，条纹连续无断裂，没有折角，才是曲率连续。只有相切的话斑马线在交界处有拐点，高斯曲率图上一片红蓝突变。渐消面收敛到一点的时候边界混合容易出褶皱，换N侧曲面，边界链选一圈，内部加一条控制线，形状因子给0.5到1.2之间试。N侧曲面在尖点处还是皱就把收敛点切掉，补一个微小圆角R0.3。

控制点对齐是细活，边界混合对话框里点控制点标签，两条链的端点控制点要一一对应，数量不等就加控制线。控制线用Style里的曲线画，穿过曲面内部，两端约束到边界上，曲率或相切跟主边界一致。控制线加多了面会碎，加一条就够，位置在曲率变化最大的地方。曲率分析里看UV线，UV线均匀说明曲面光顺。

渐消面跟实体合并之前先检查曲面有没有自交，分析→检查几何→自交，有自交就退回去改控制线。合并用造型里的曲面合并，或者实体化，实体化失败一般是曲面边界有间隙，间隙大于0.001mm就补面。实体化之后倒圆角，渐消面边缘的圆角R0.5，太小了加工不出来，太大了渐消效果不明显。文件存D:\Creo\style_10\fade_face.prt。

渲染之前给曲面加反射线，分析→反射，条纹间距均匀说明曲率过渡自然。斑马线和反射线两个都过，渐消面才算合格。如果反射线在渐消区域发散，回去把控制点再拖一下，或者把曲率连接改成法向，法向比曲率硬，过渡更陡。法向连接适合渐消区域小的，曲率连接适合大区域。

上次那个渐消面在收敛点处有轻微褶皱，切掉收敛点补了R0.3的圆角，斑马线过了，但高斯曲率图在圆角处有一圈突变，客户说侧光下能看到。下次把圆角半径从0.3改成0.5，控制线位置往曲率变化大的地方挪2mm，再跑一遍斑马线看...
