12mm微型耳机Creo建模练习，小尺寸精密件公差配合要卡得准

耳机硅胶套高度12mm

新建-装配-耳机

打开耳机-PRT

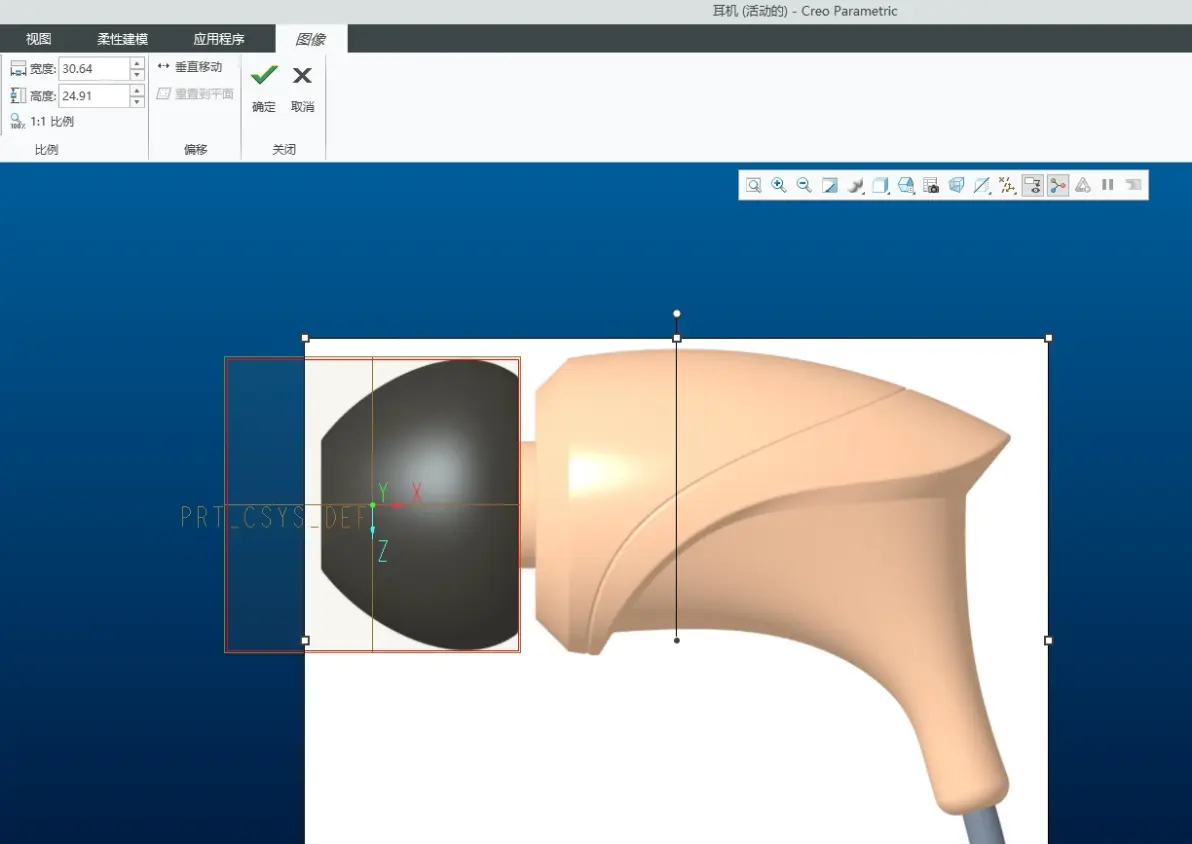

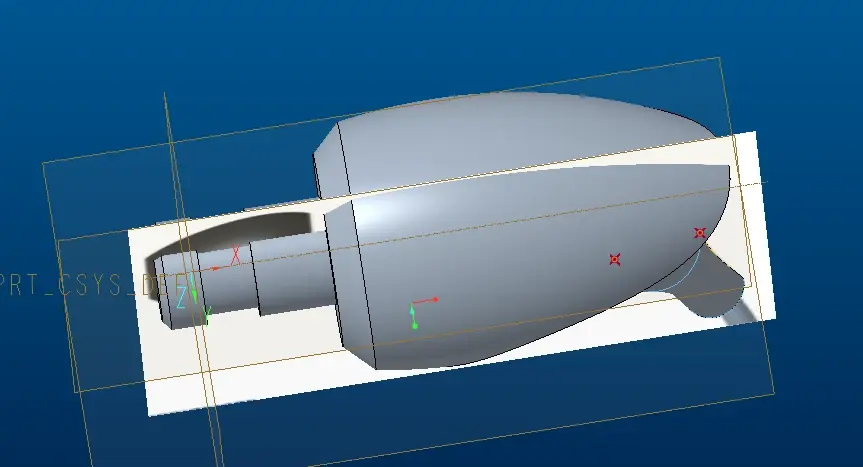

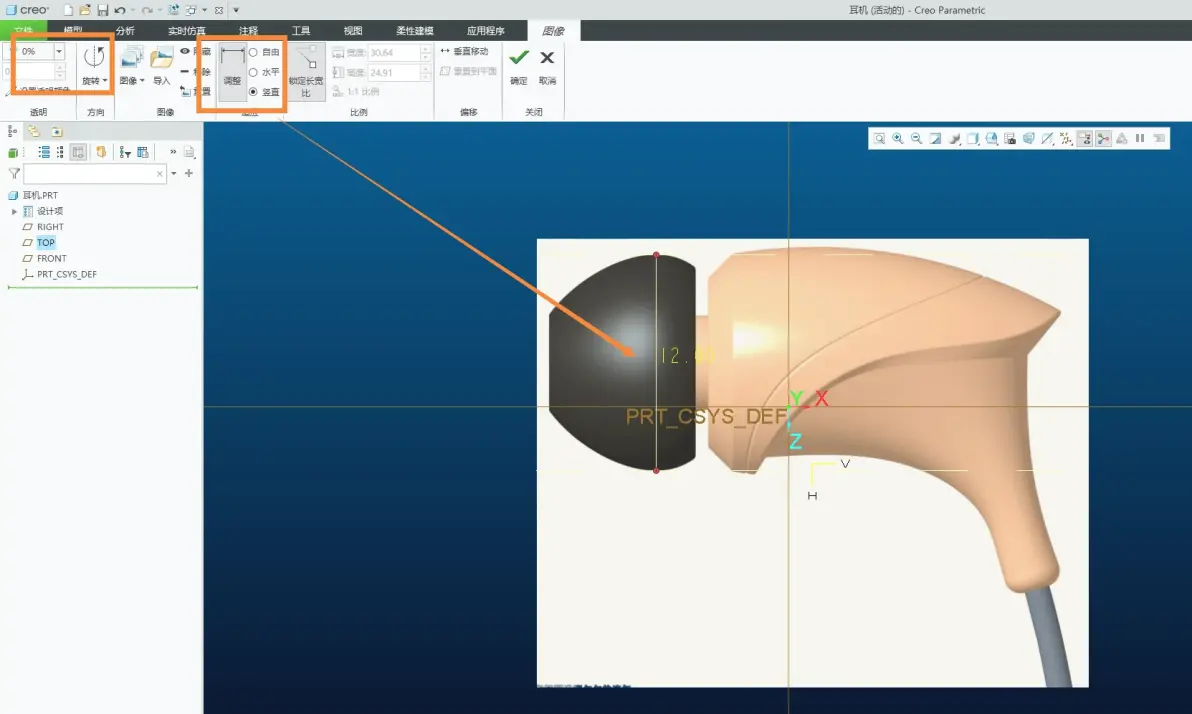

视图-模型显示-图像导入-透明度0-旋转图片方正-调整硅胶高12-确定

耳机硅胶高度12

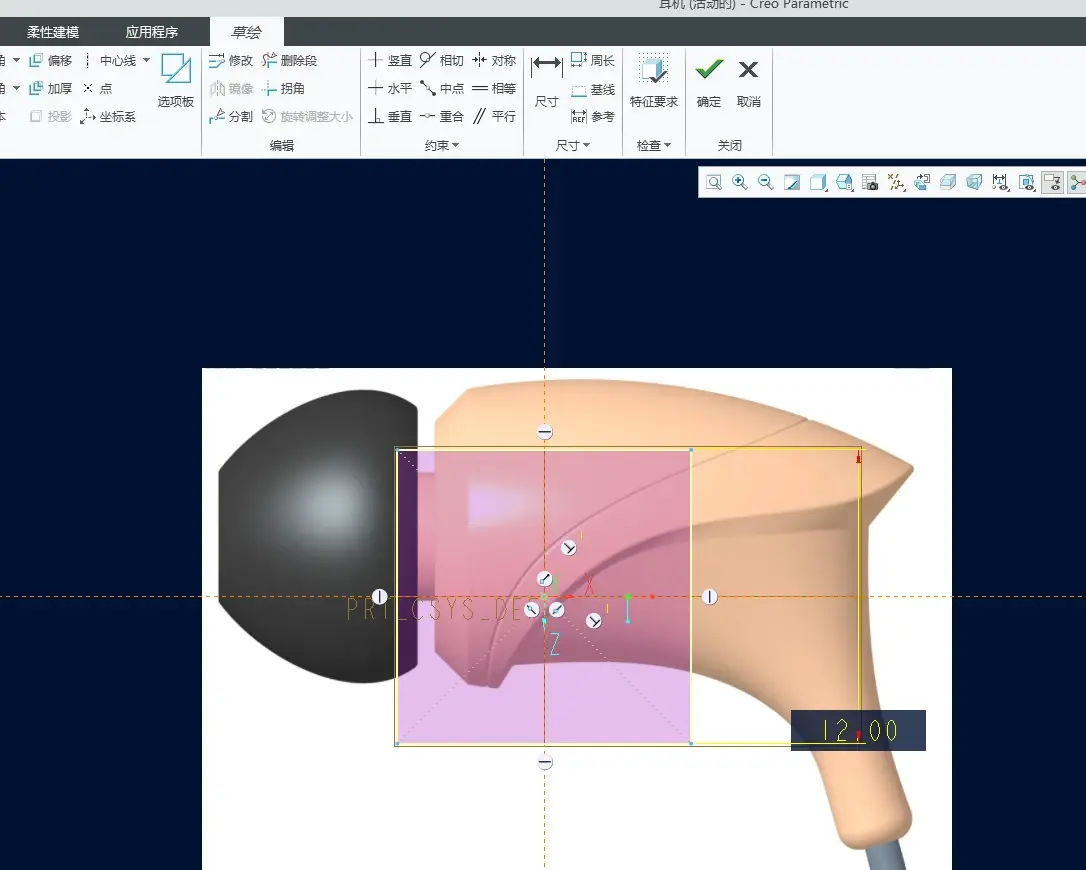

草绘出高度12矩形 图像对齐矩形

对齐后隐藏对齐用的草绘矩形

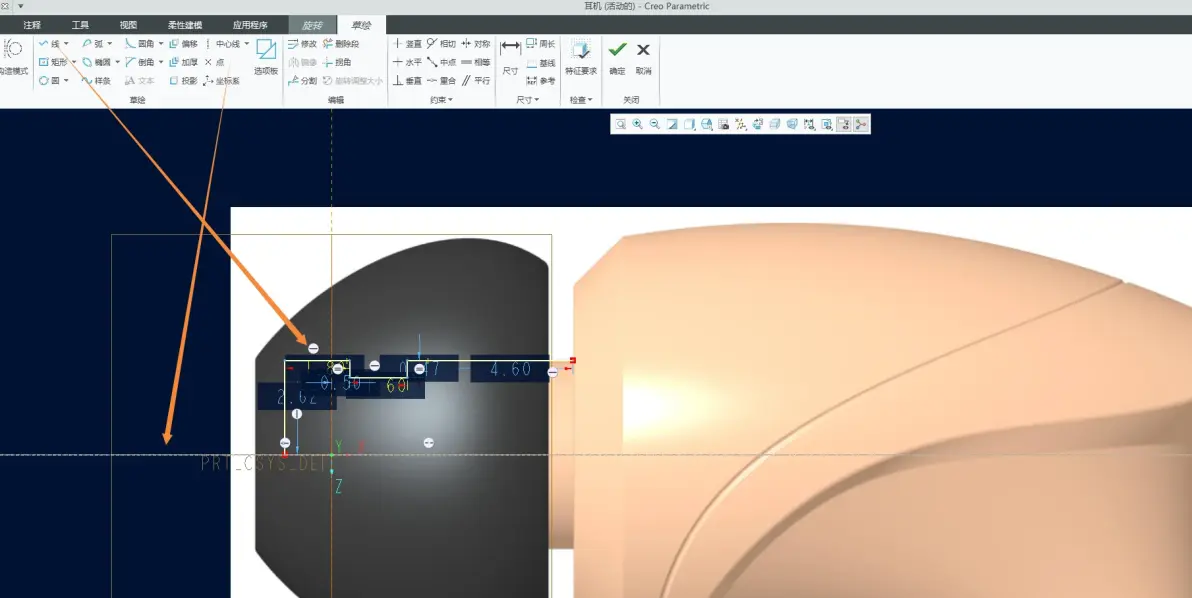

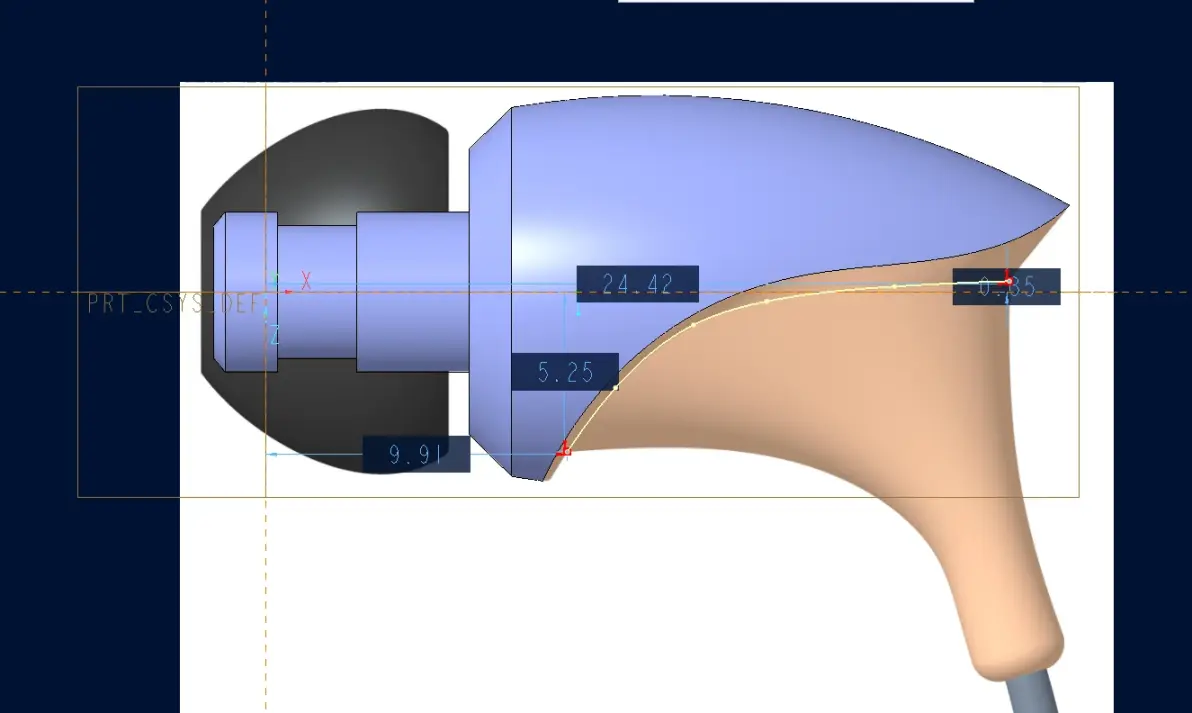

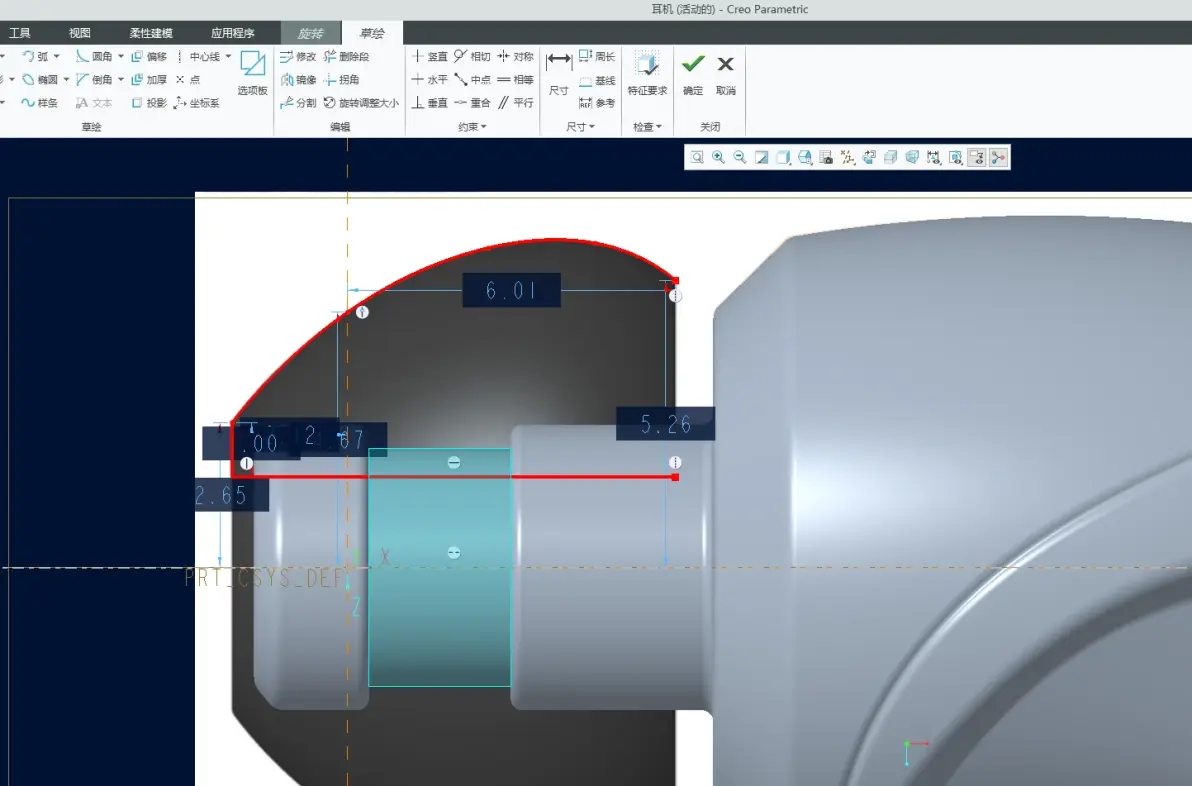

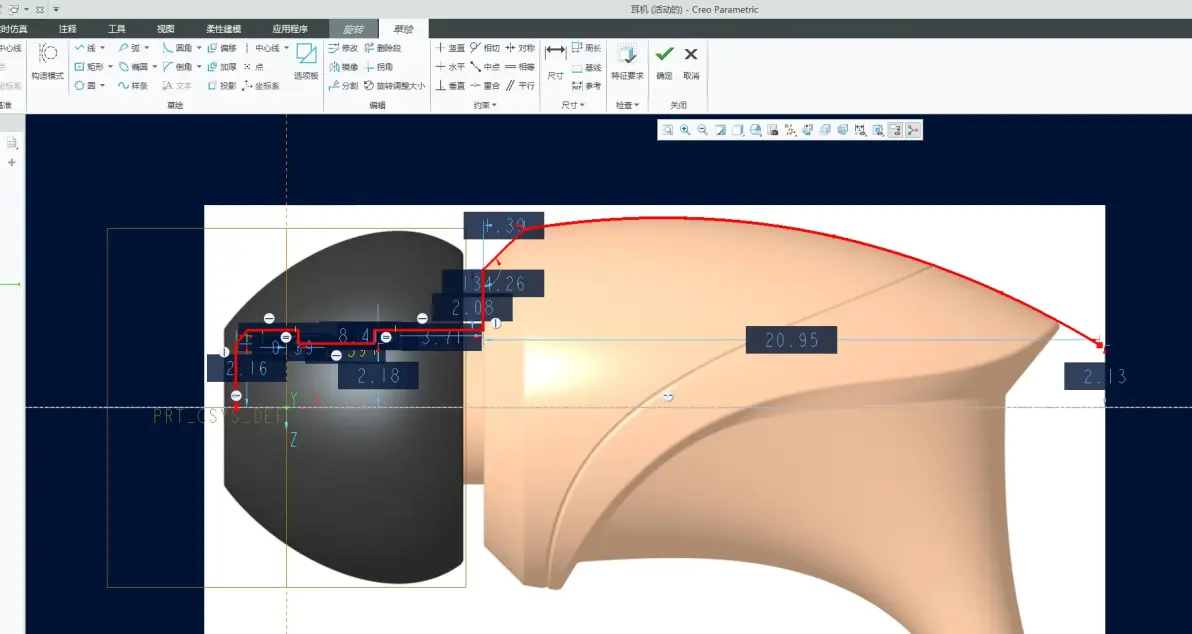

旋转-拉出中心线-用直线、样条绘制出耳机结构（双击样条线调整曲率）

确定 选择曲面180度

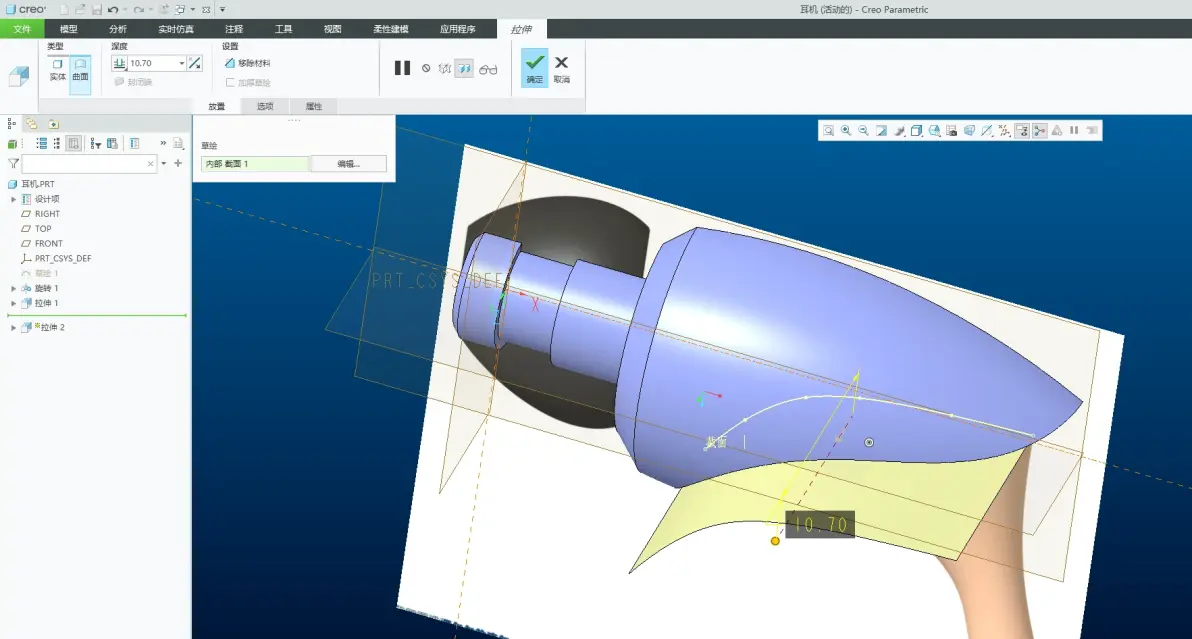

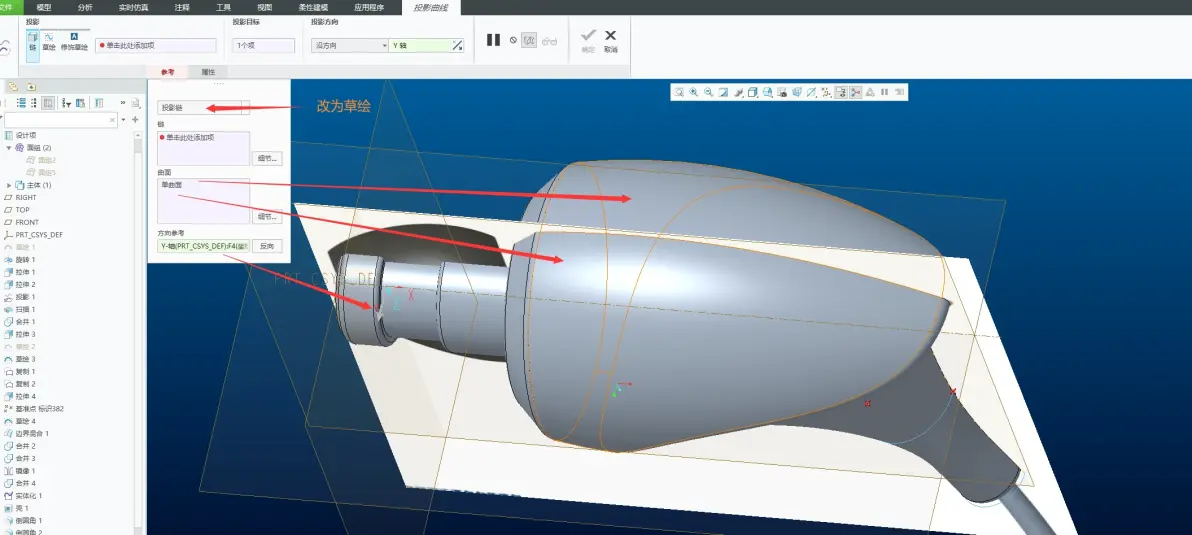

拉伸-样条-Ctrl+4显示线框-画出需要切除的线

注意线切口位置眼沿着下方

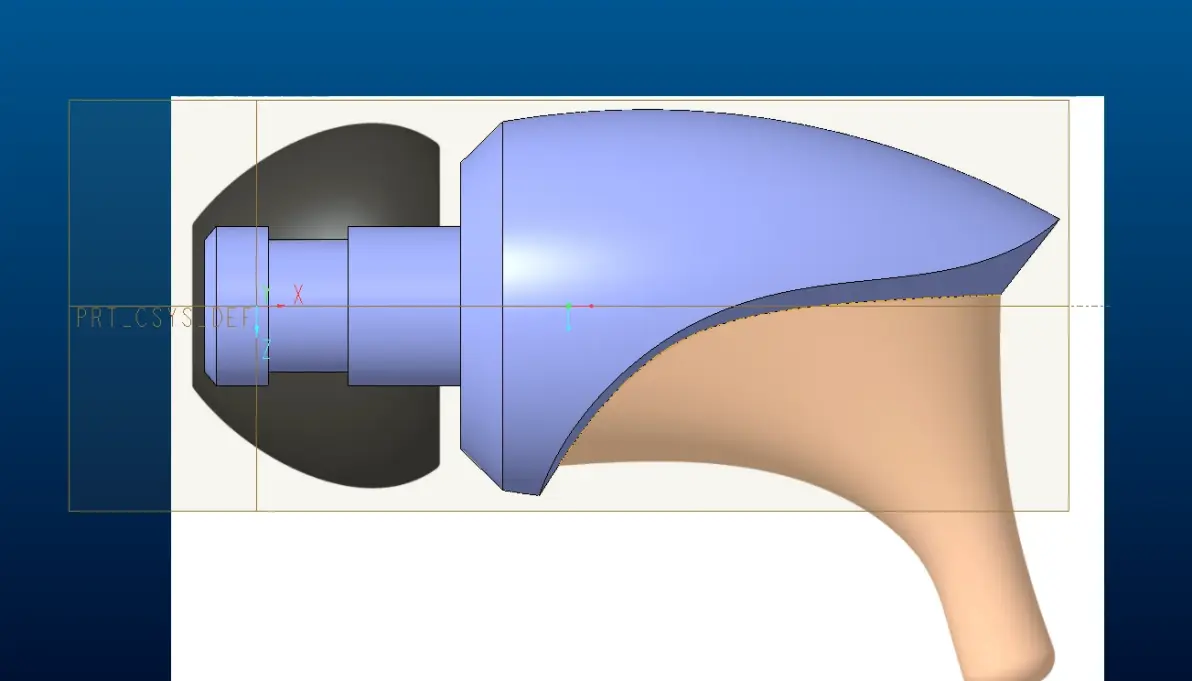

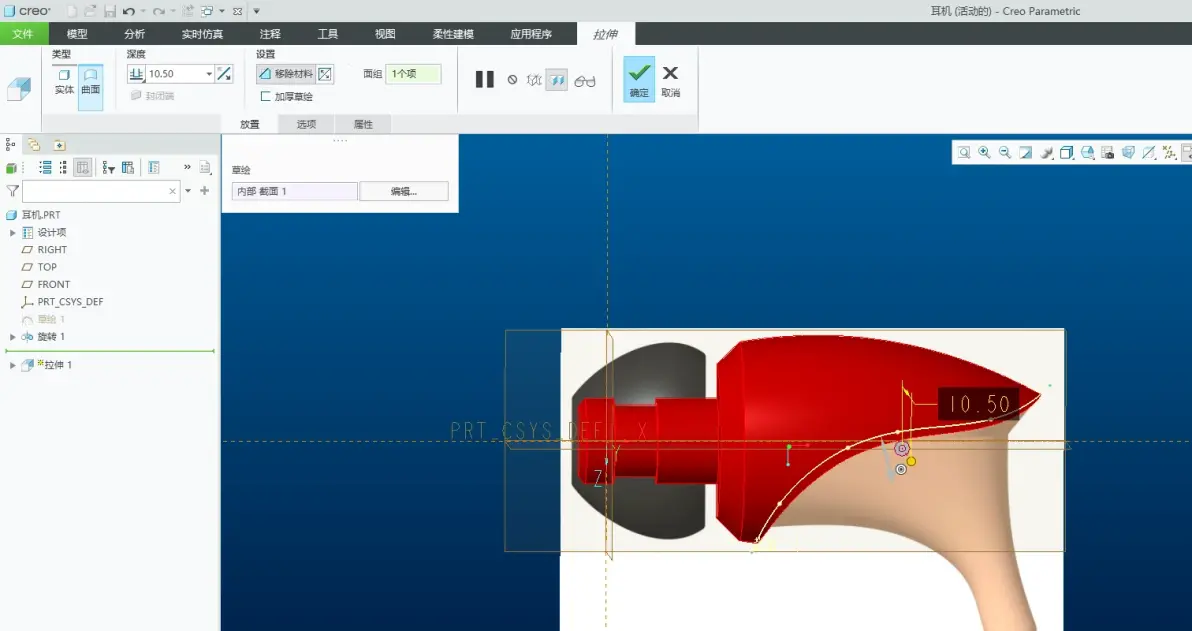

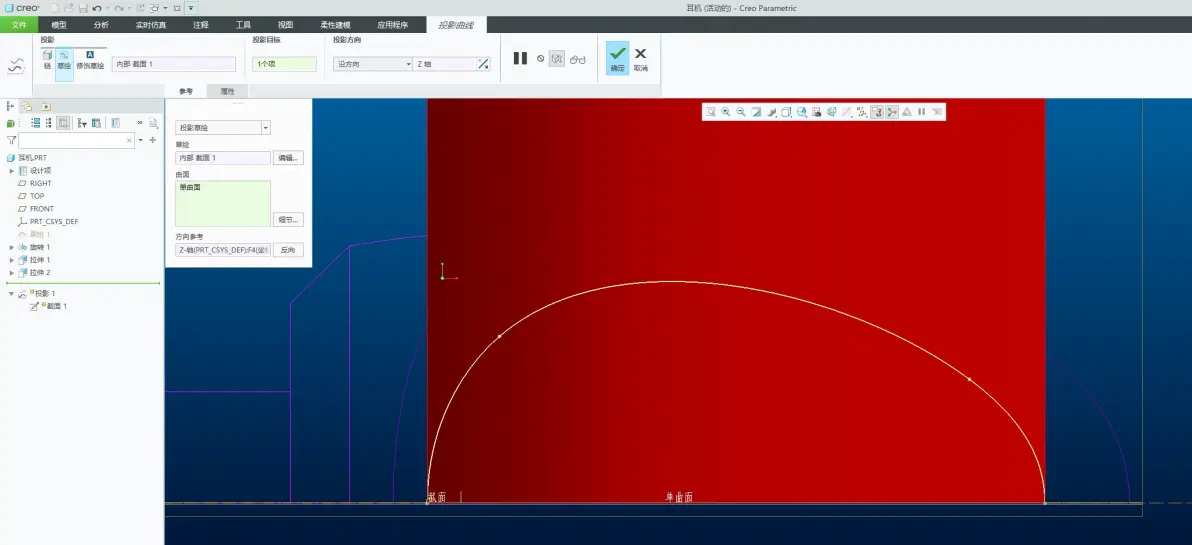

拉伸曲面-移除材料-确定

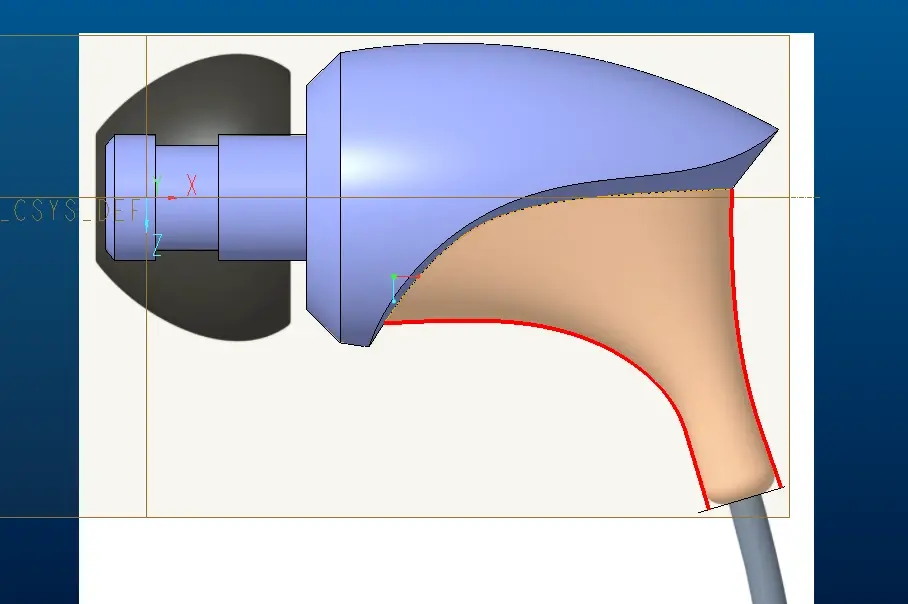

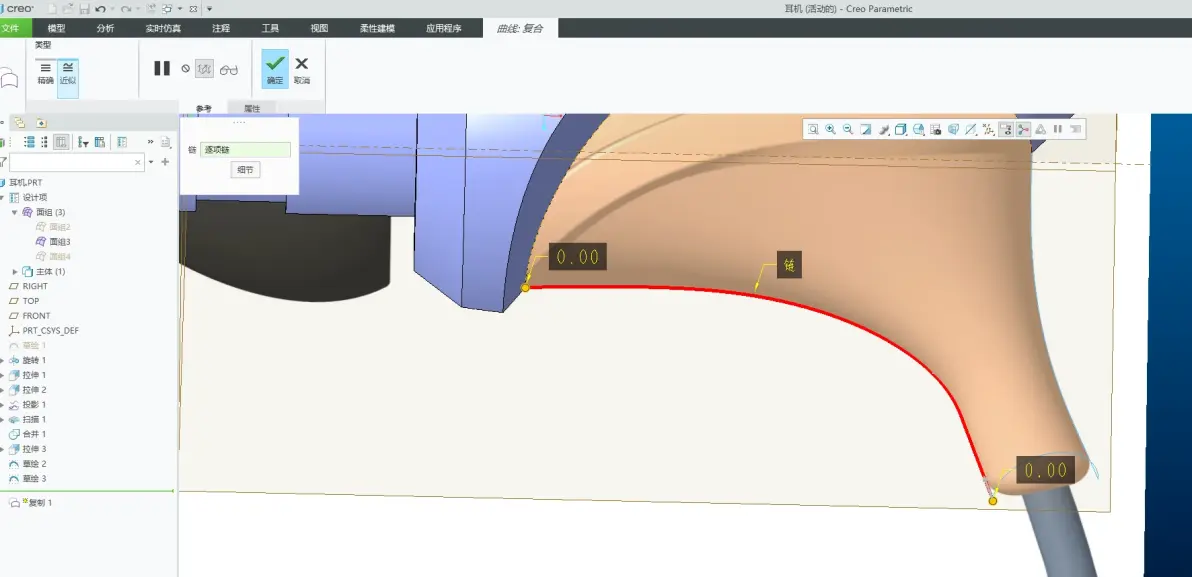

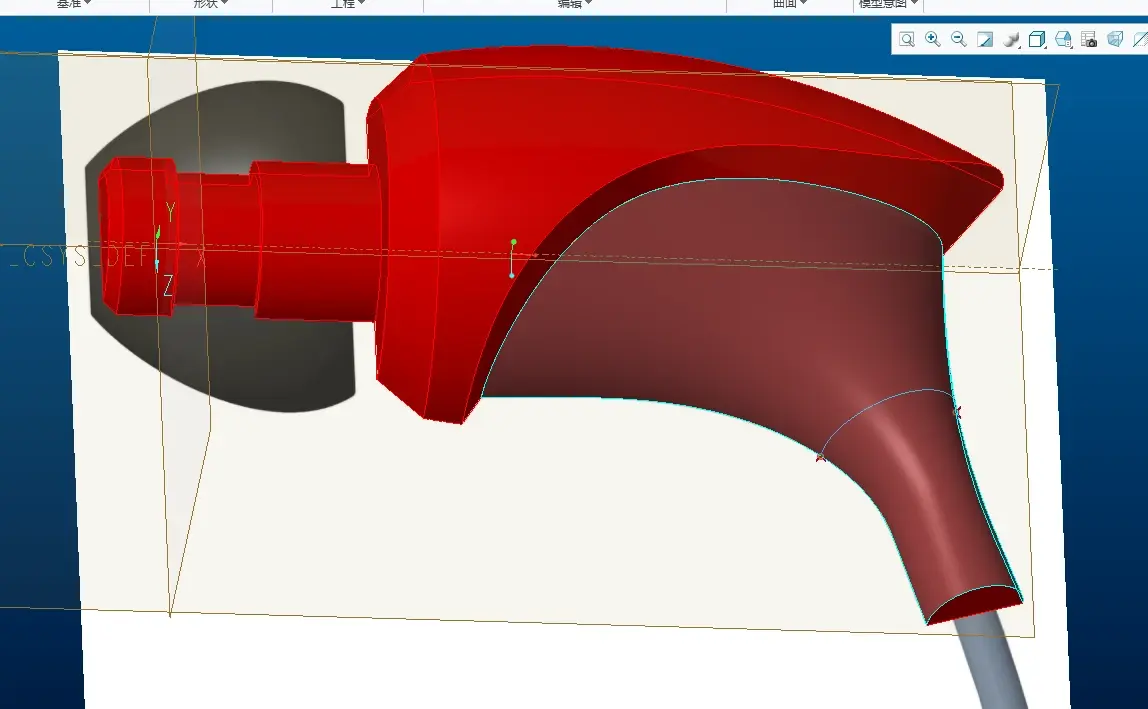

拉伸出下方线曲面 （记得双击调整曲率）

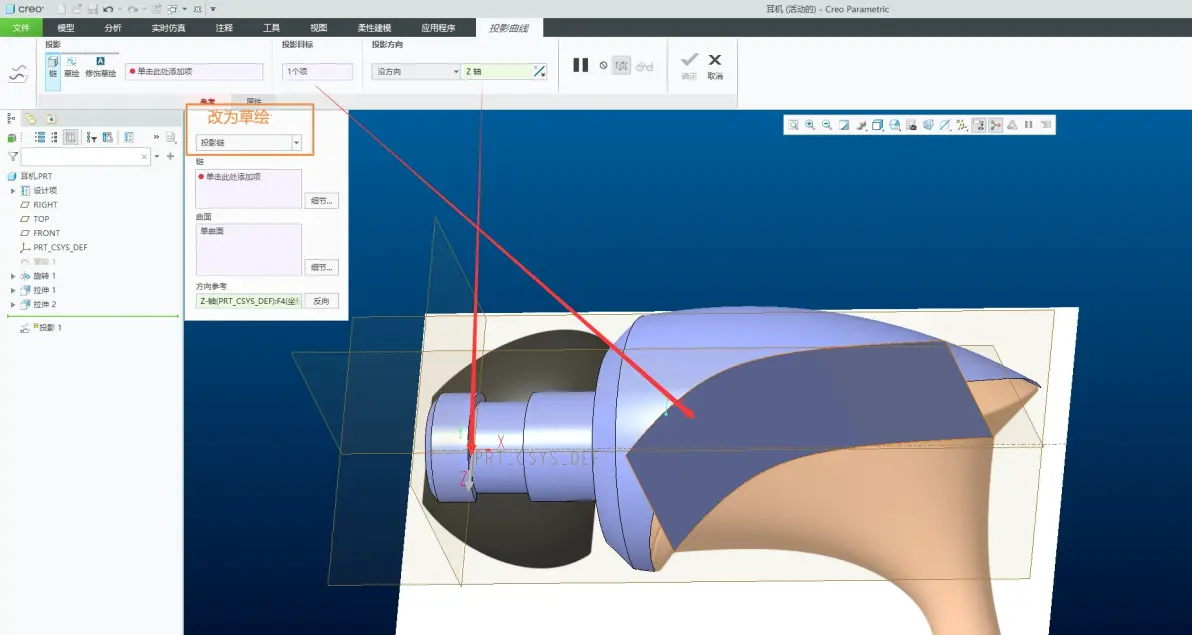

投影

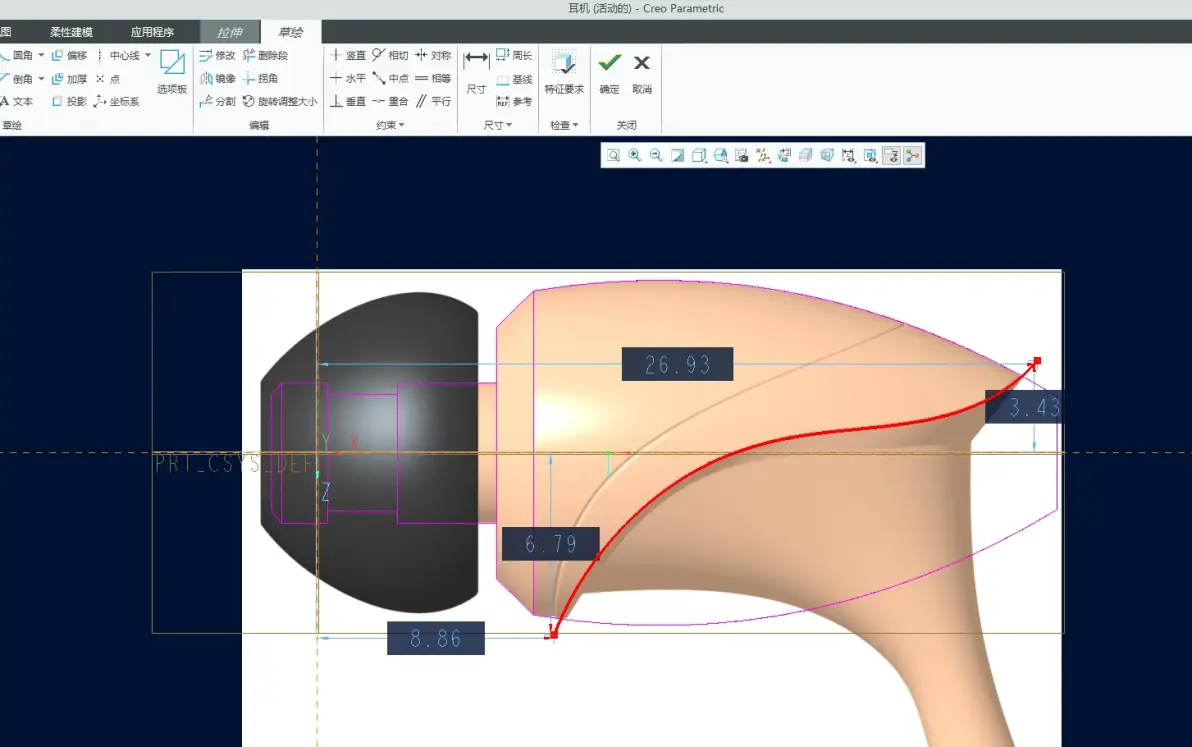

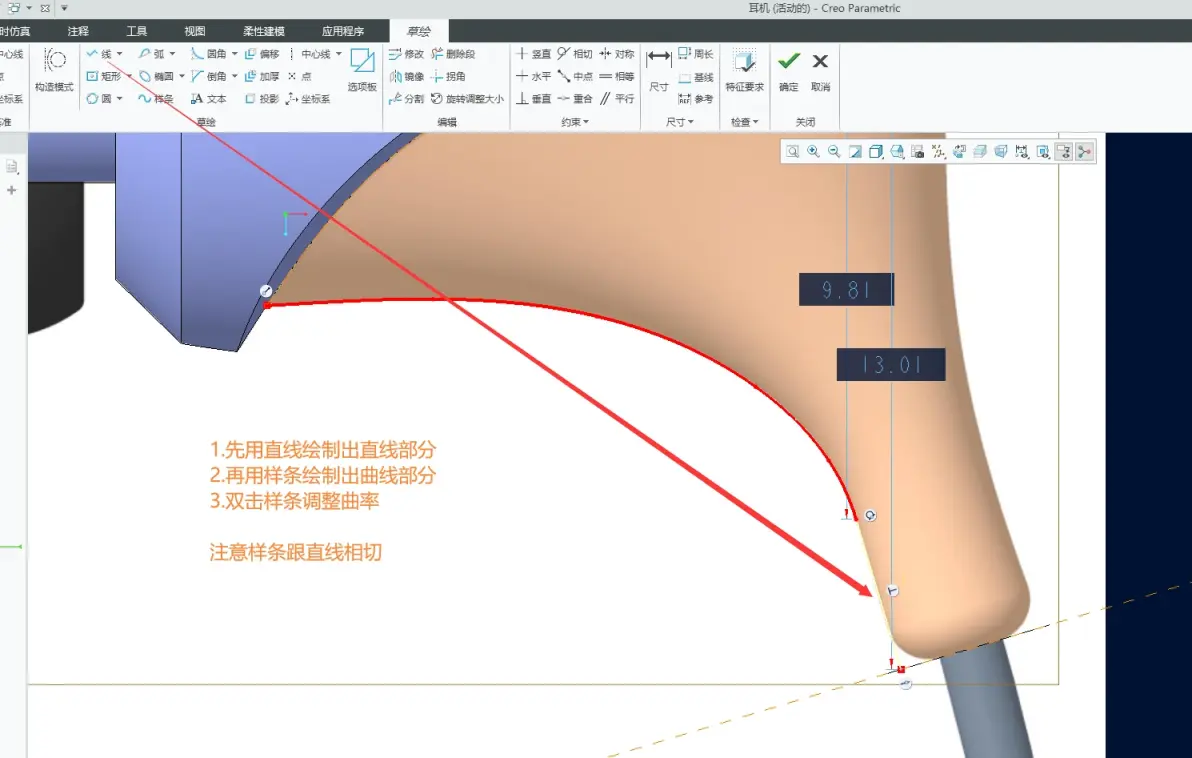

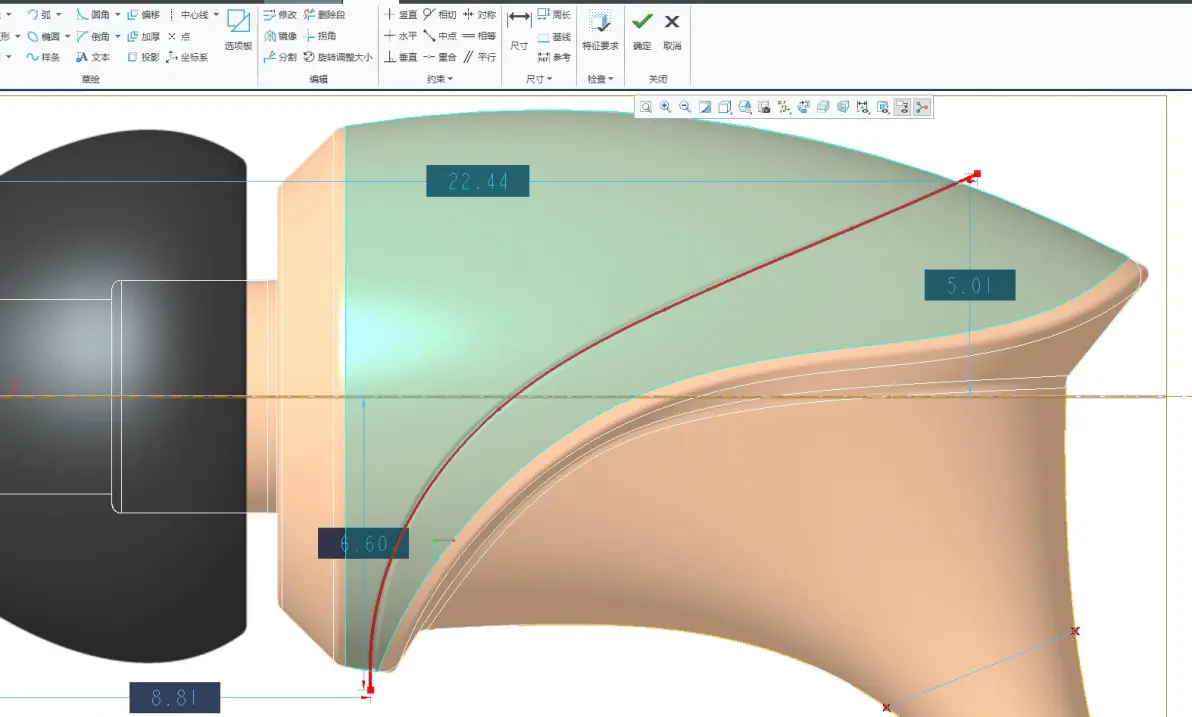

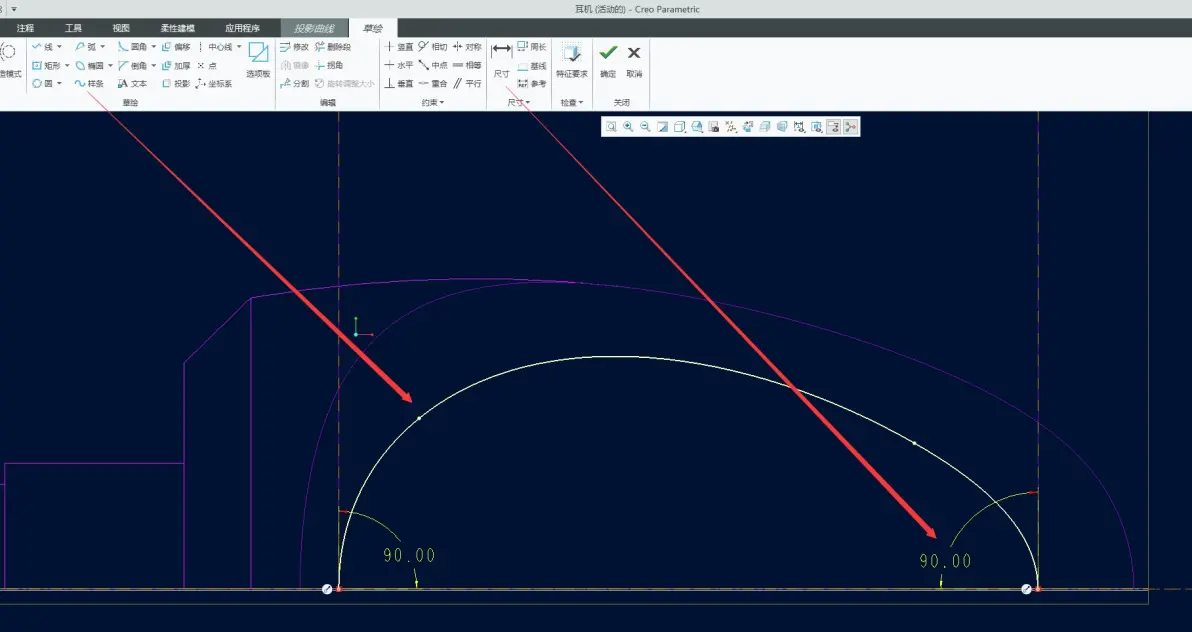

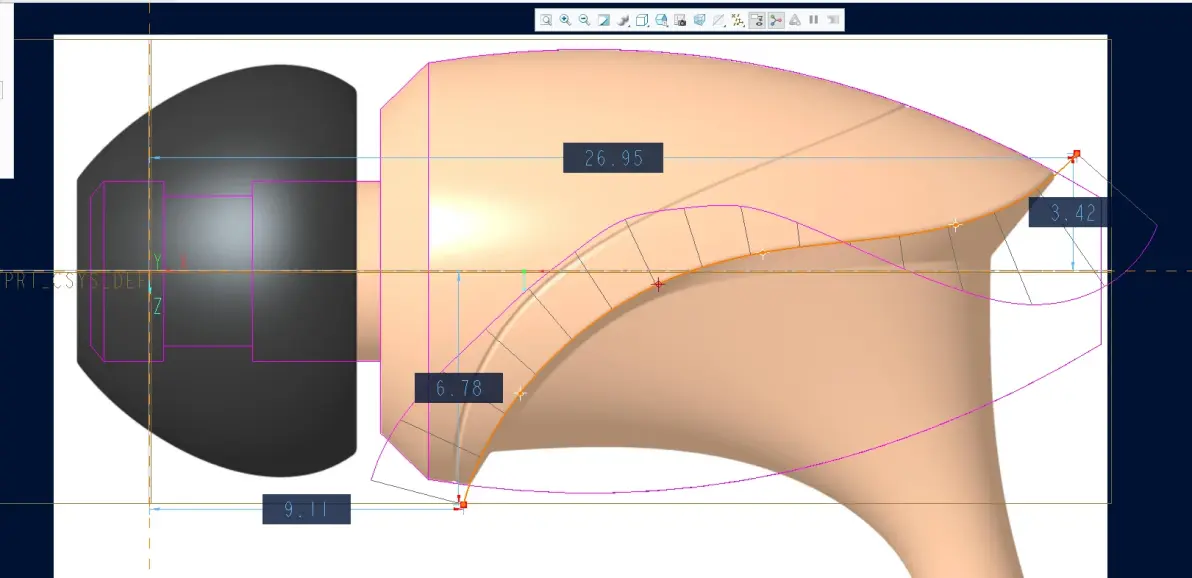

用样条画出曲线-尺寸（线-点-线）标记出角度-90度-双击曲线-调整曲率

双击样条线-调整曲率

内曲线与外曲线间隔大致相同

确定

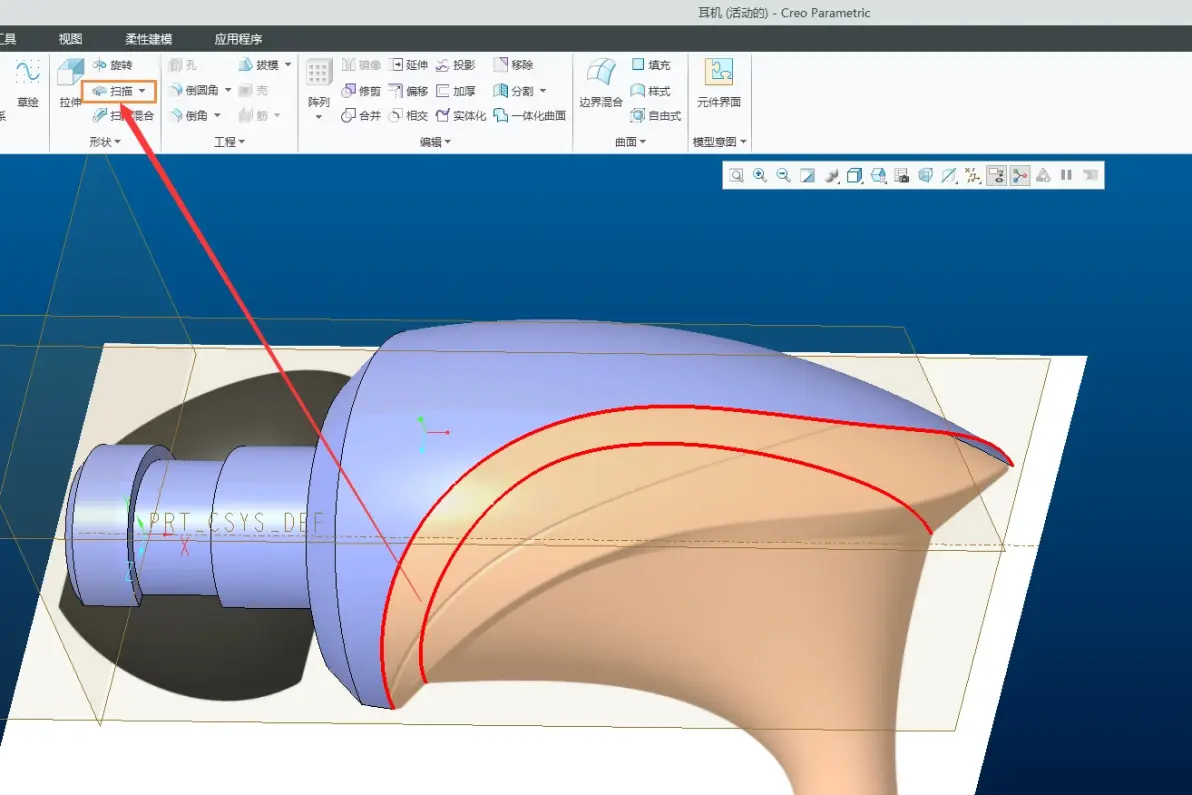

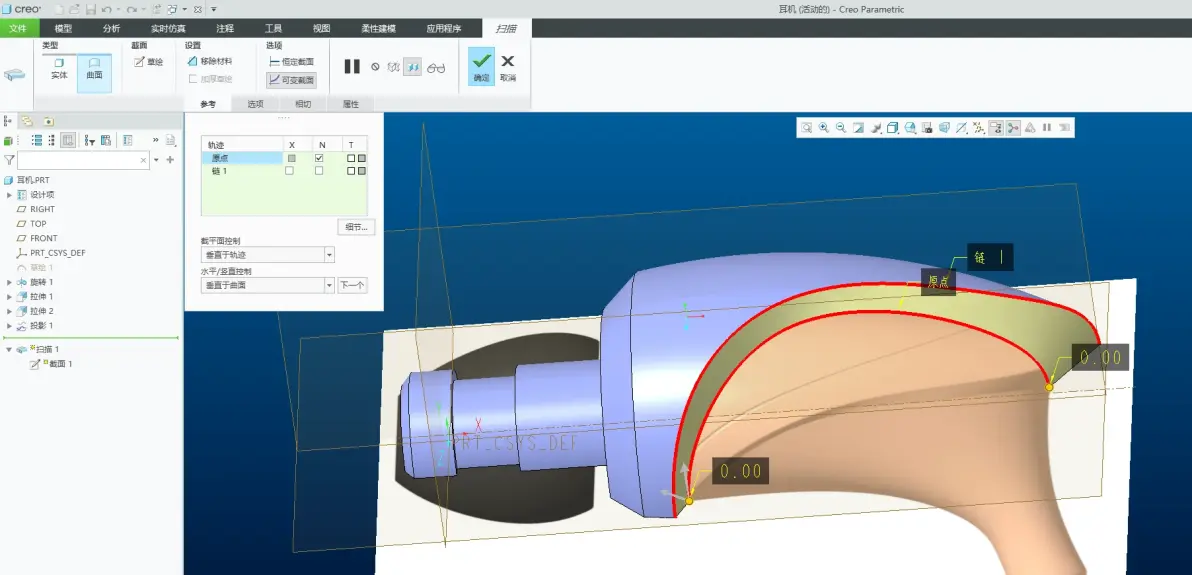

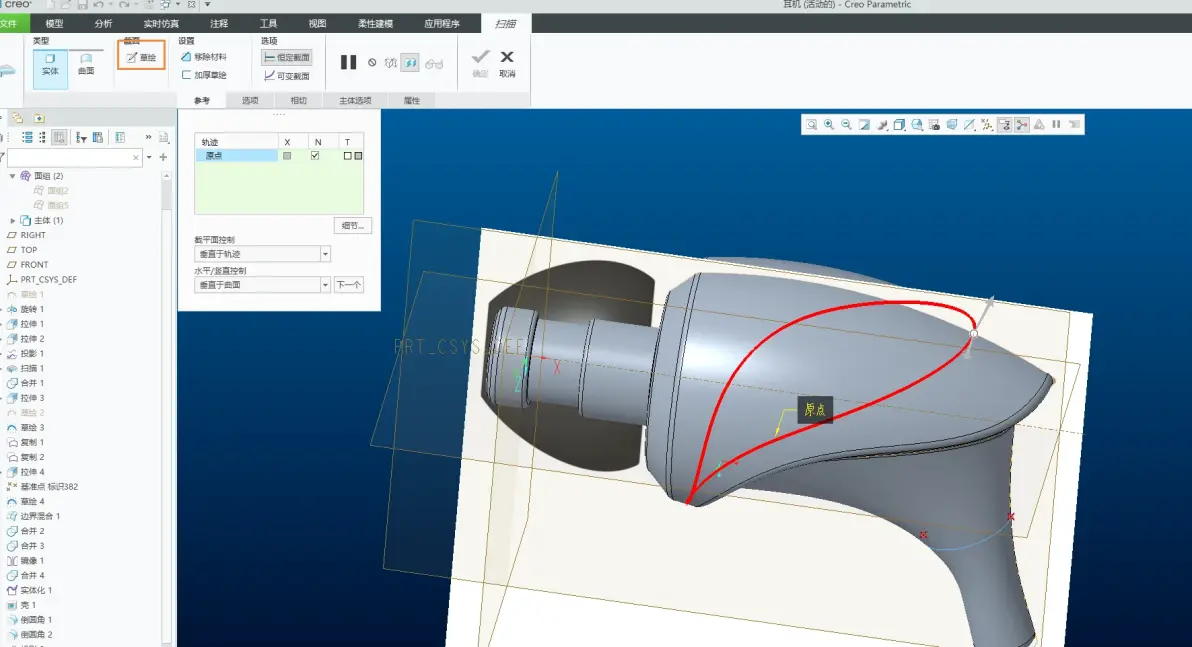

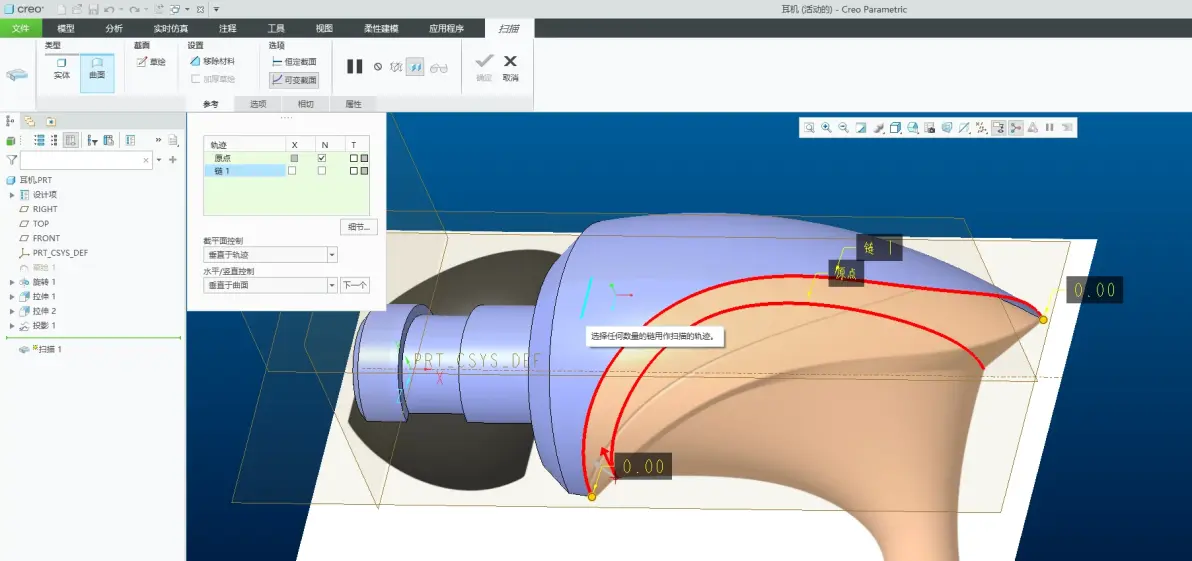

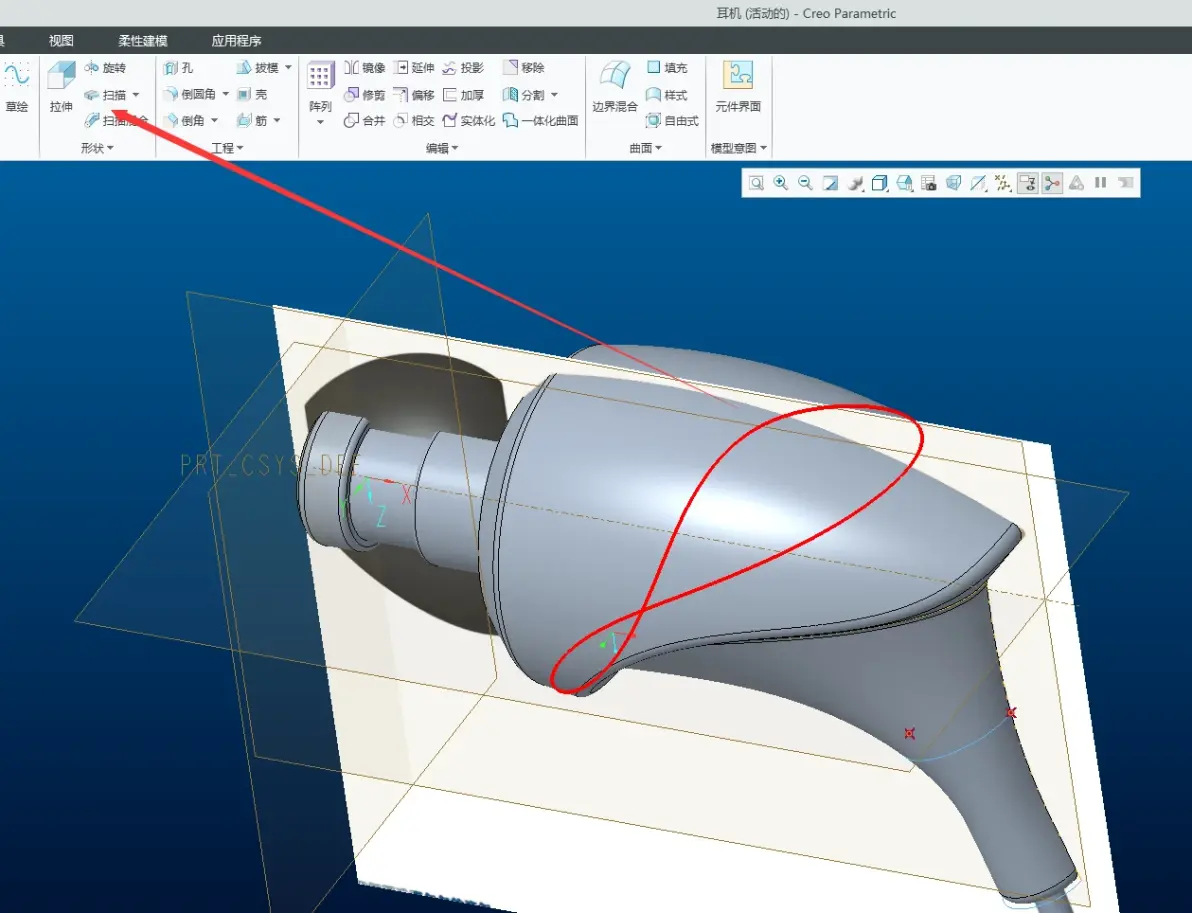

选择短线-按住ctrl加选长线-扫描（注意：优先选择二维曲线 再加选三维空间曲线）

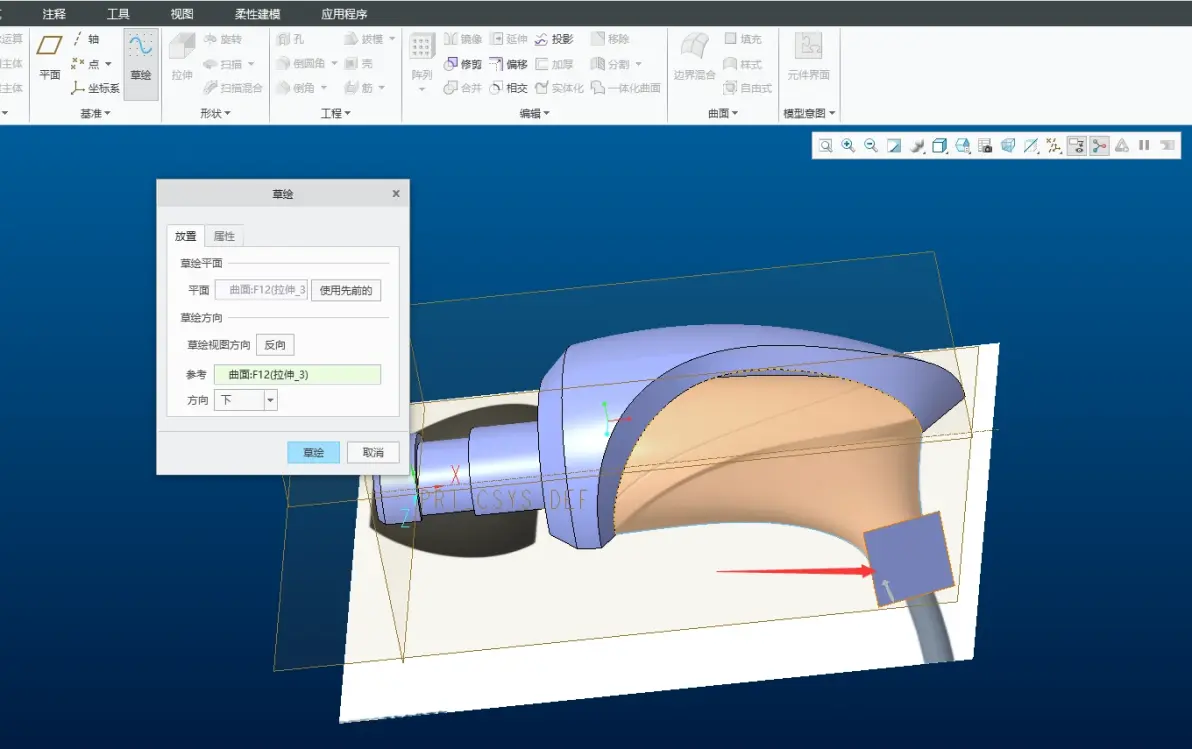

曲面-草绘-画出直线（上个拉伸切多了回去调曲线）

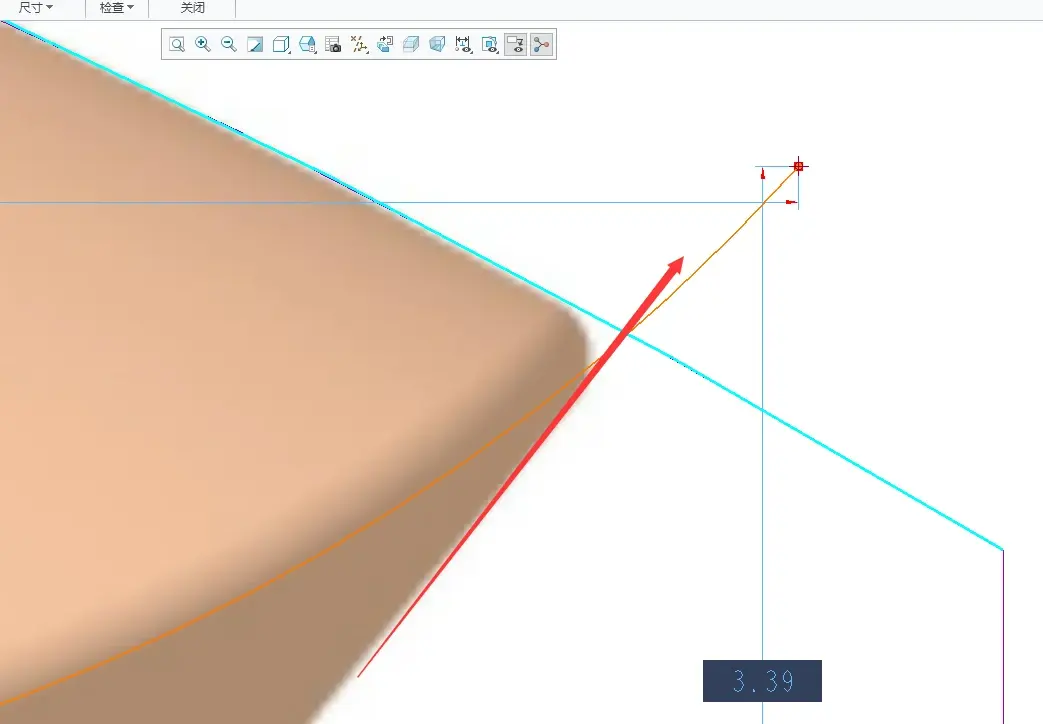

调曲线

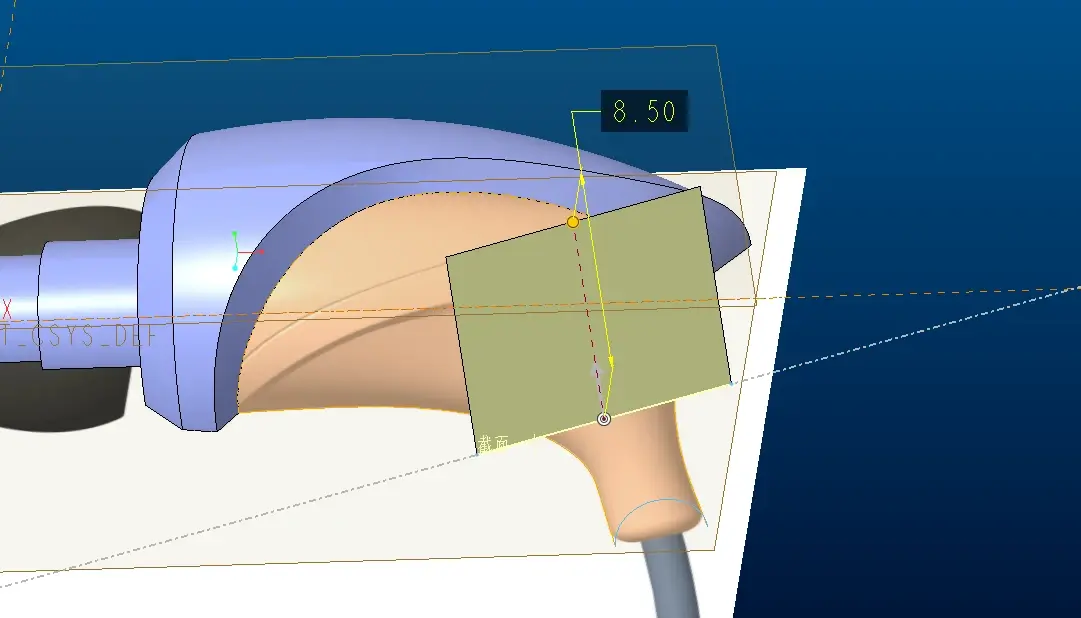

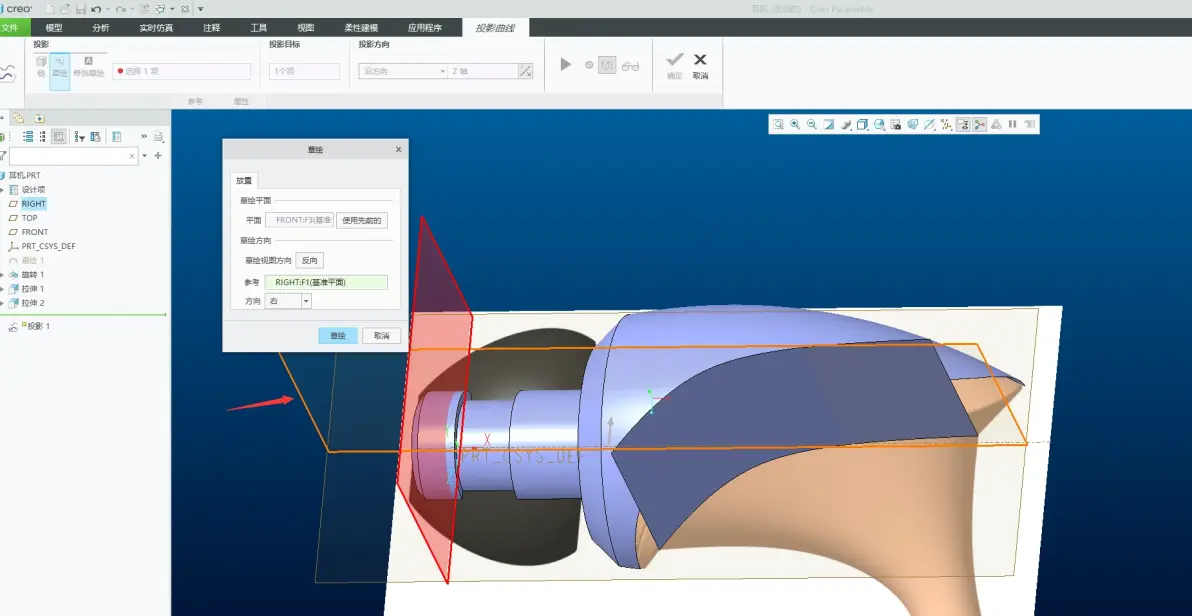

拉伸-中心线-线-拉出绘制圆弧用的平面

草绘出2条曲线骨架线

草绘出圆环

右键参考-参考2条曲线上的点-3点画圆弧-选择左右两个点

选择直线-Ctrl+C Ctrl+V按住shift加选断线-近似（把断开的线复制为完整的线）

注意：线需要相切才可复制近似

直接边界曲面不好看 需要加多个骨架线

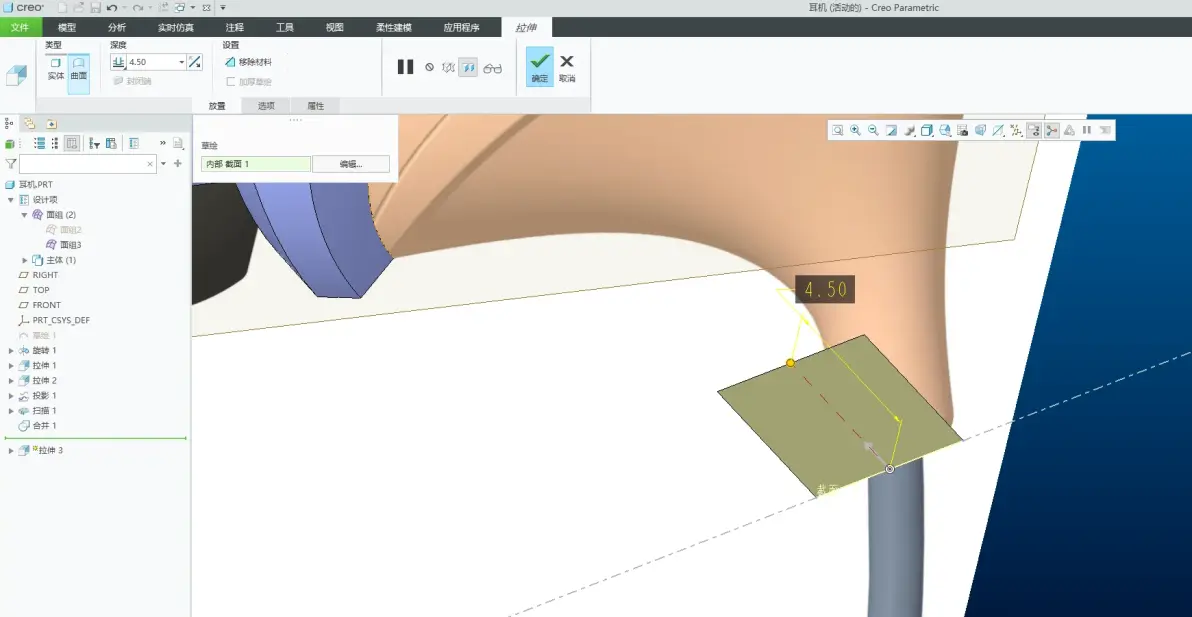

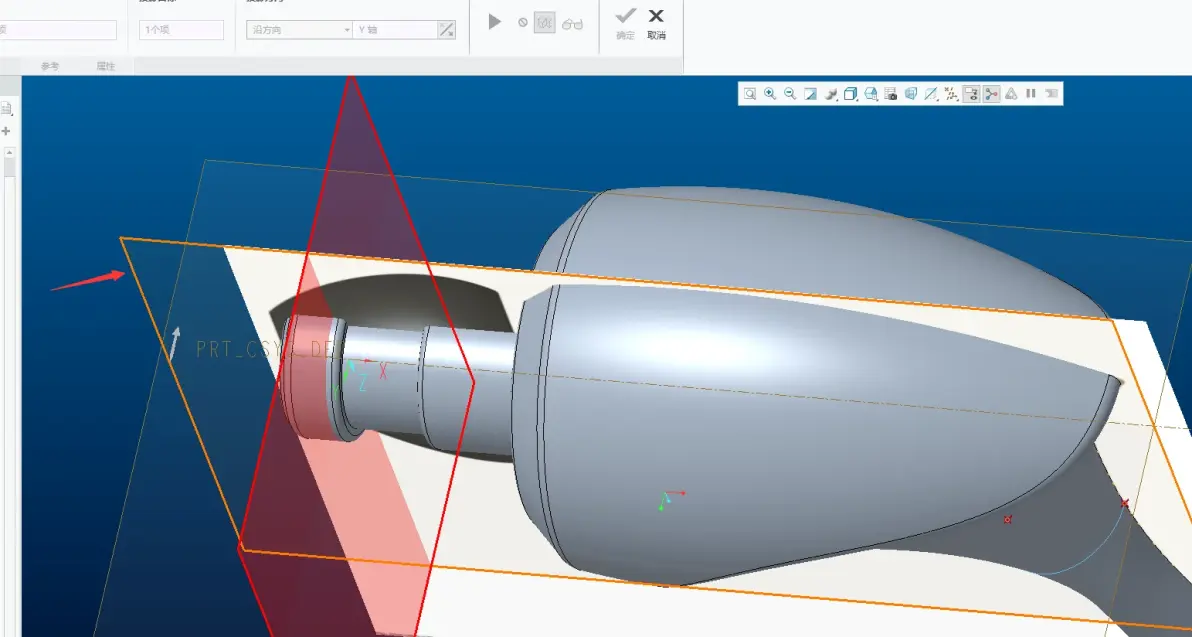

拉伸出搭建骨架的平面

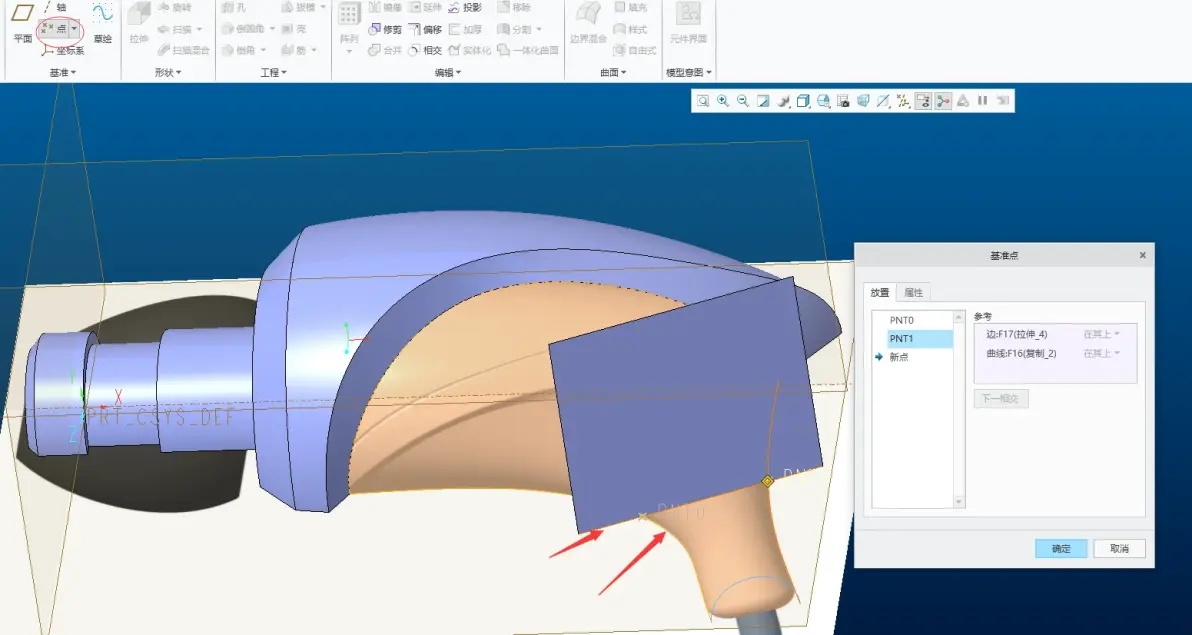

点-选择拉伸出来的线-按住ctrl加选曲线（定位到2线相交处） 做出2个点

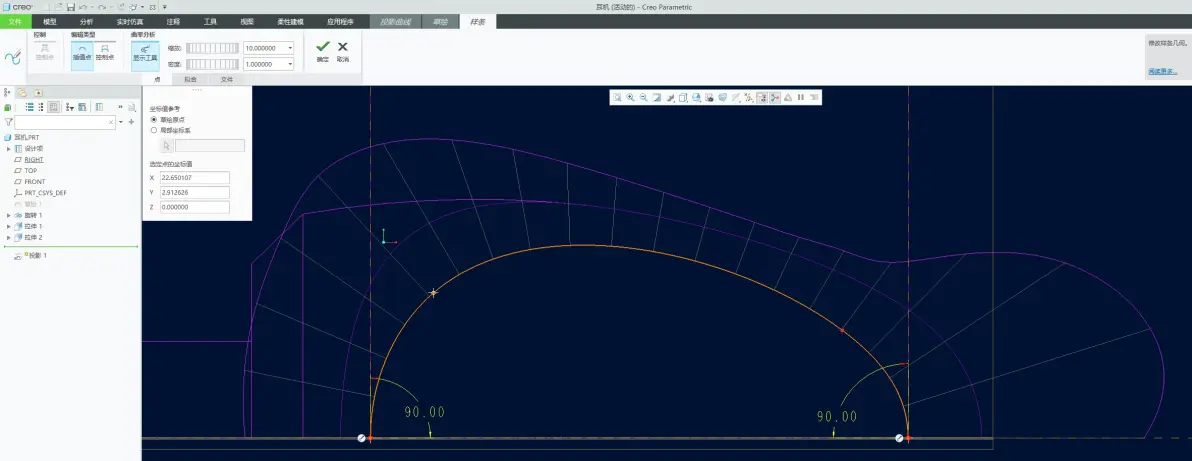

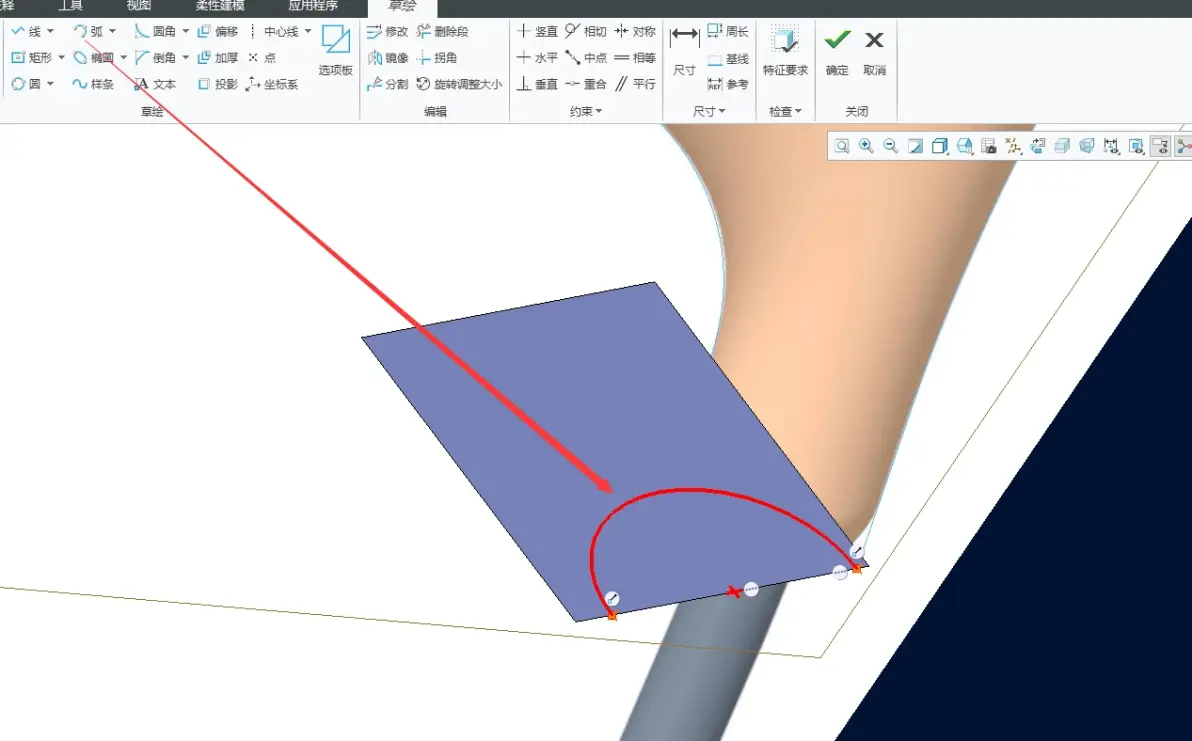

草绘-3点画弧

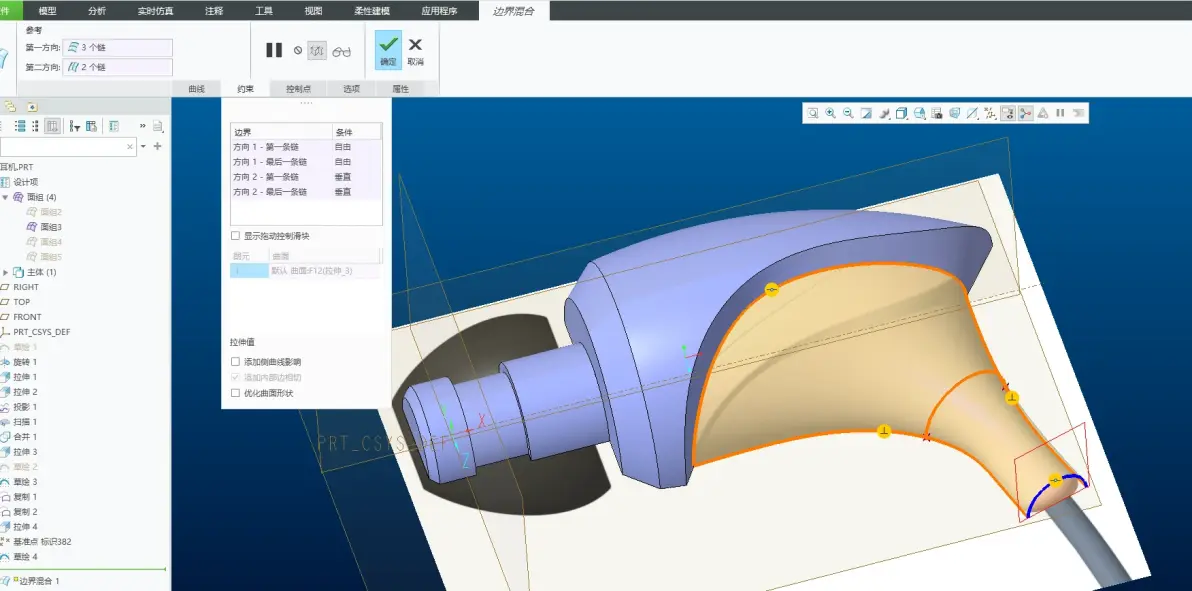

边界混合-约束垂直

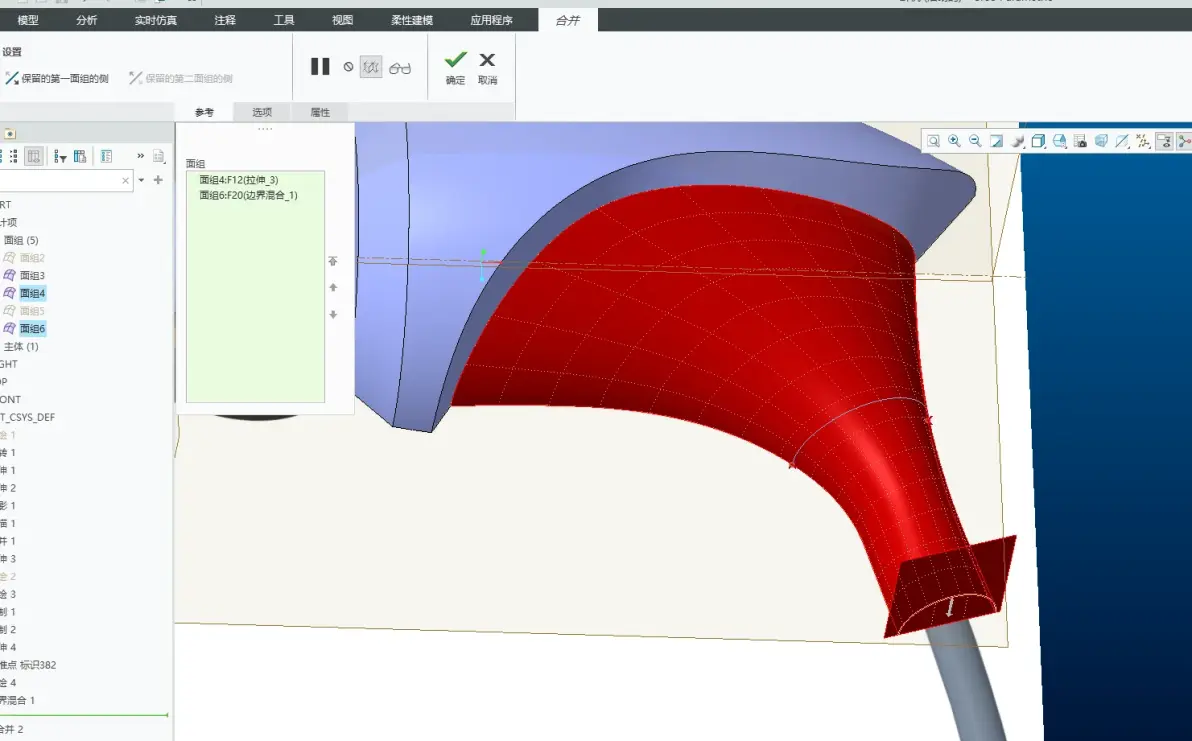

选择草绘的平面按住ctrl加选鸡腿-合并

再与主体合并

镜像-合并-实体化

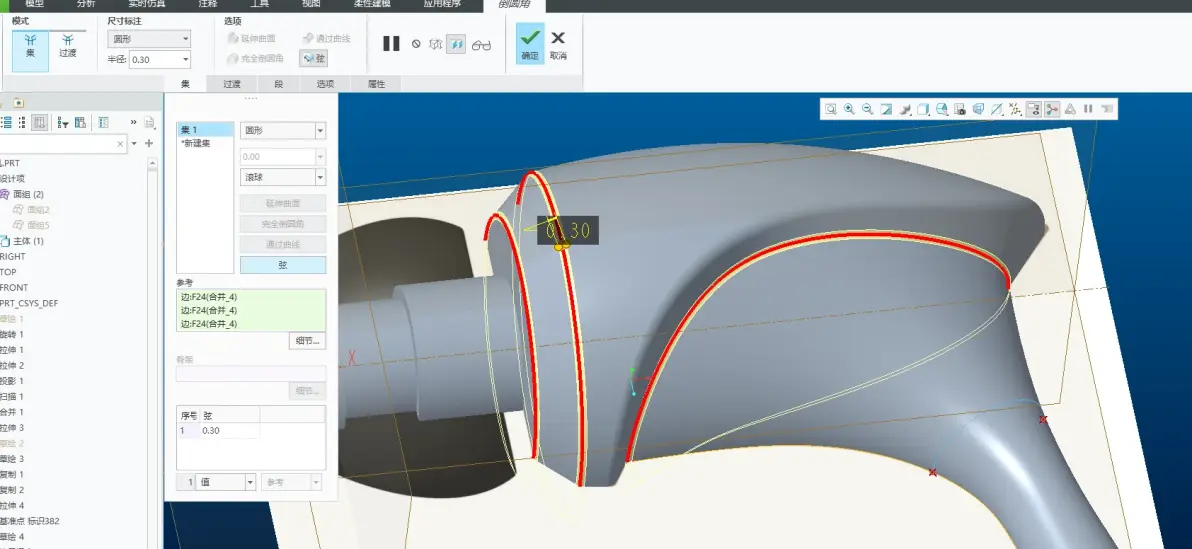

倒角（最小的不可小于0.3）

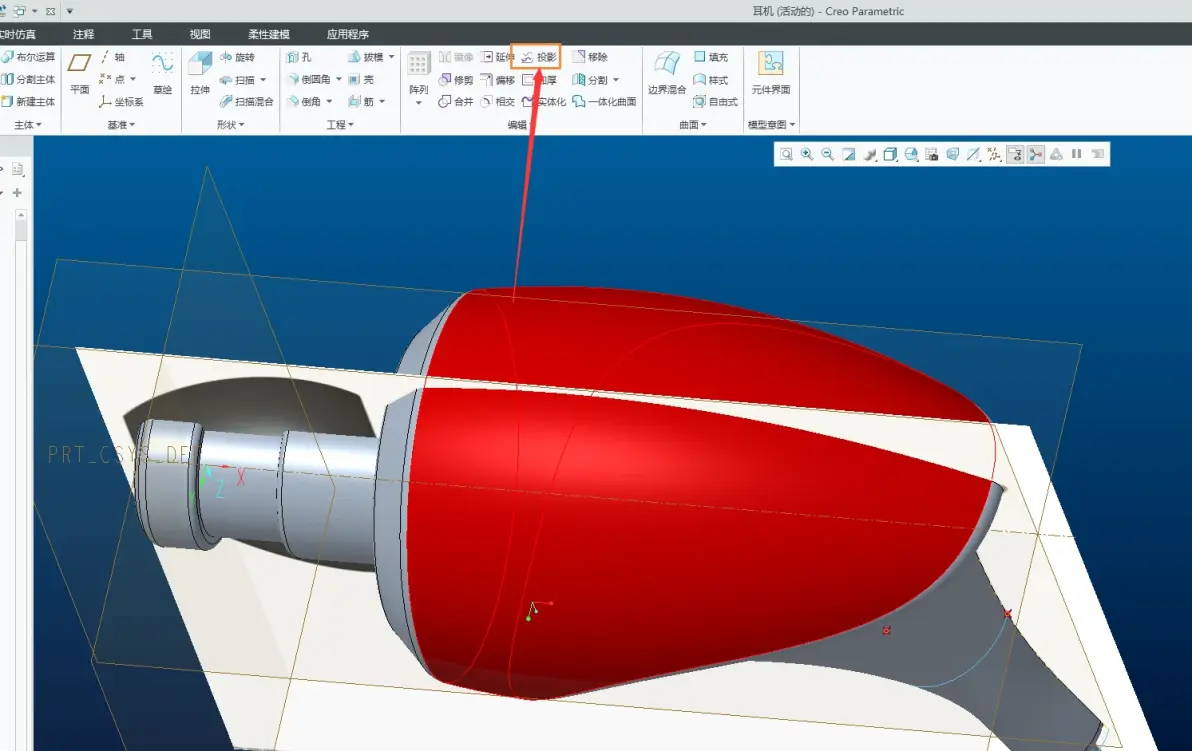

选中2个面-投影

ctrl+6线框-样条

确定

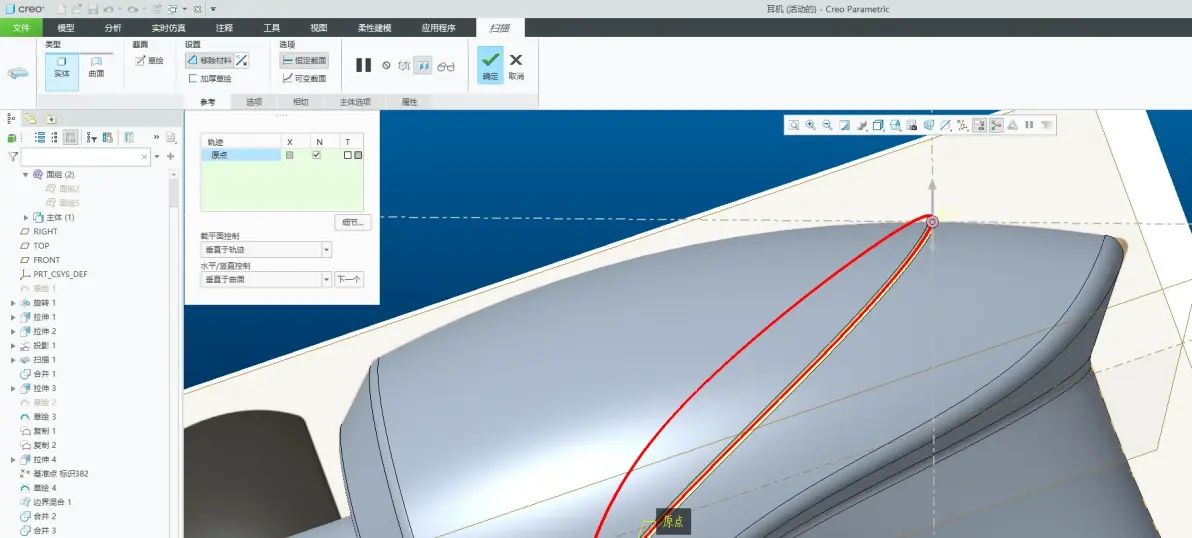

选择轨迹线-扫描

实体-草绘

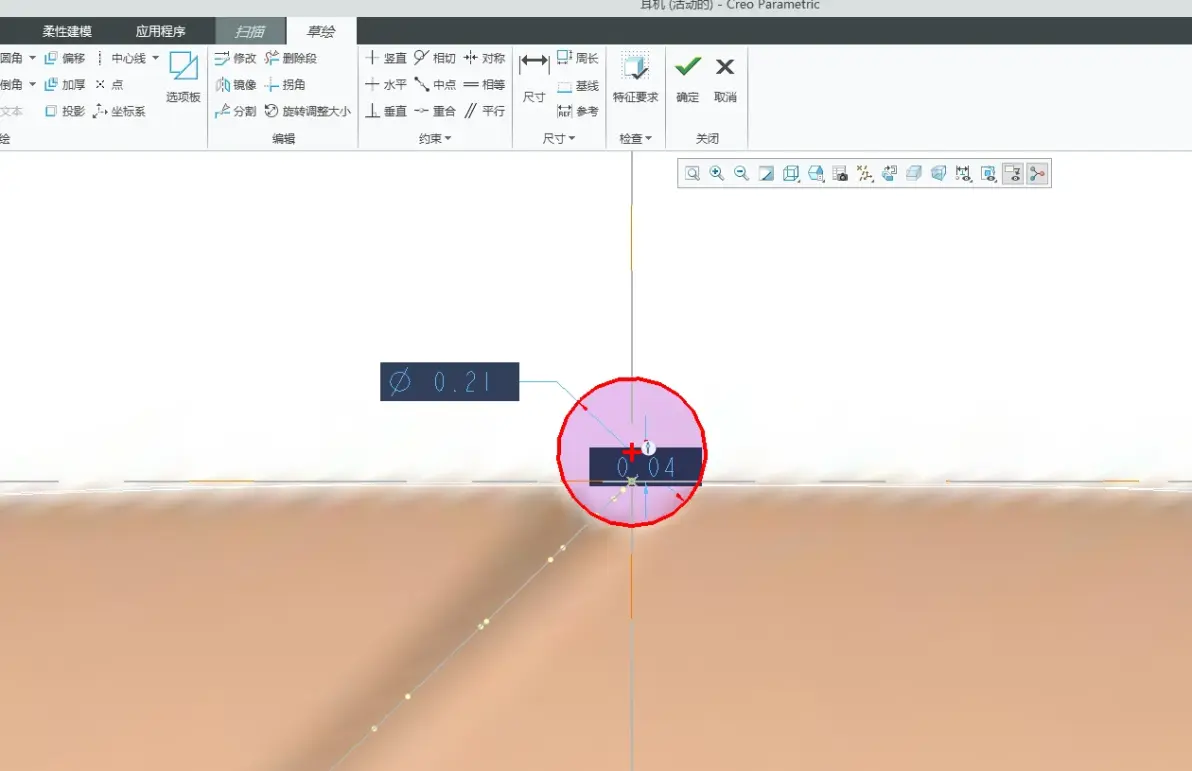

画出圆

移除材料-确定

旋转-中心线-曲面

草绘样条-扫描

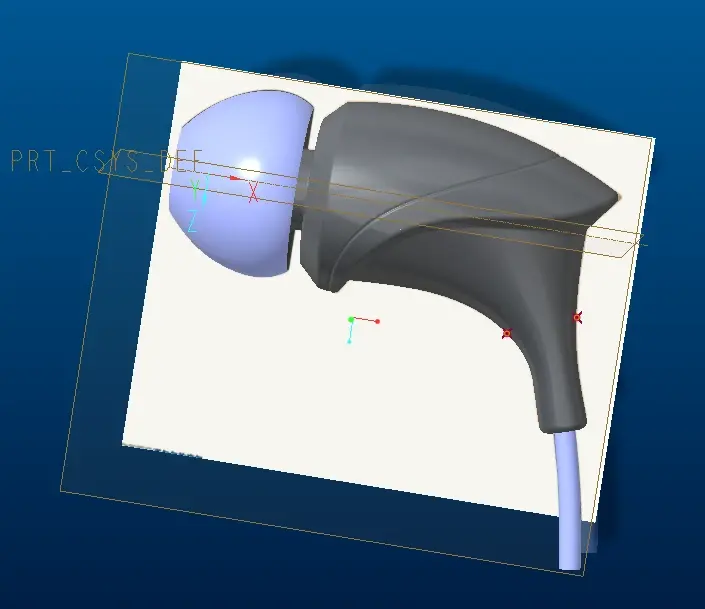

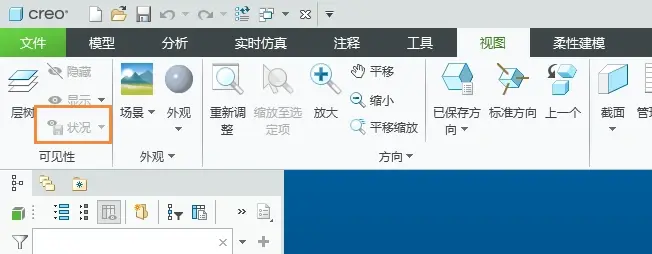

隐藏曲线、点-视图-保存

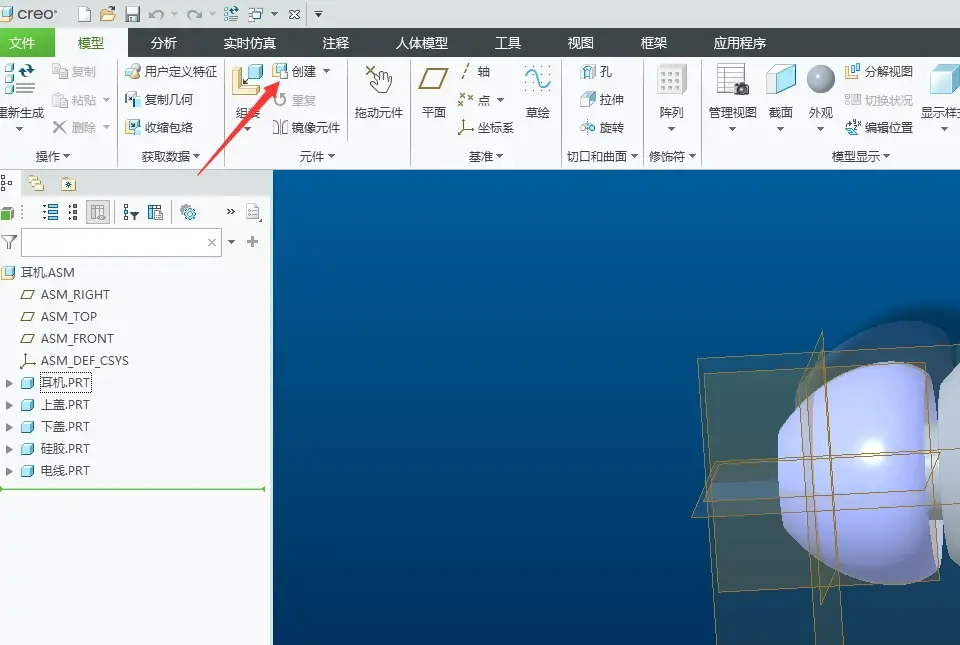

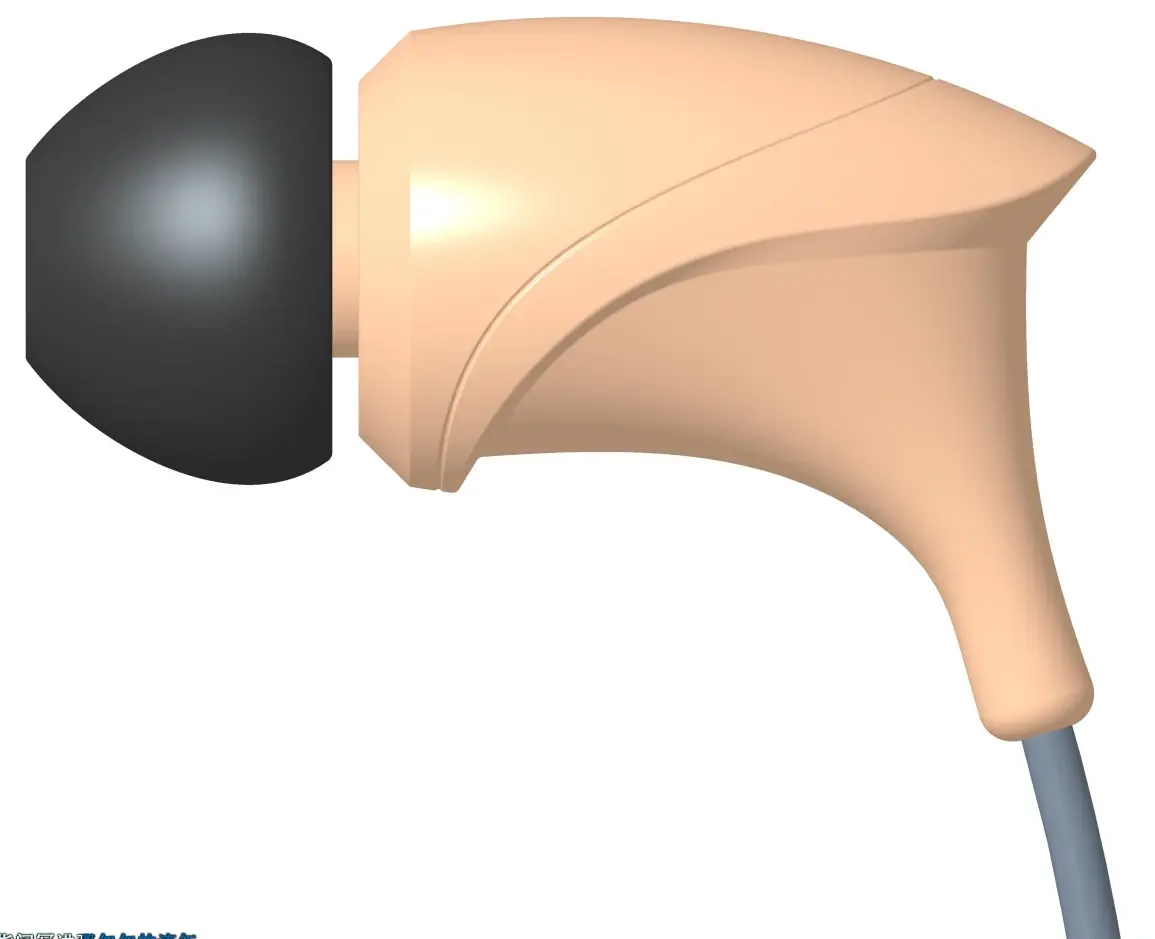

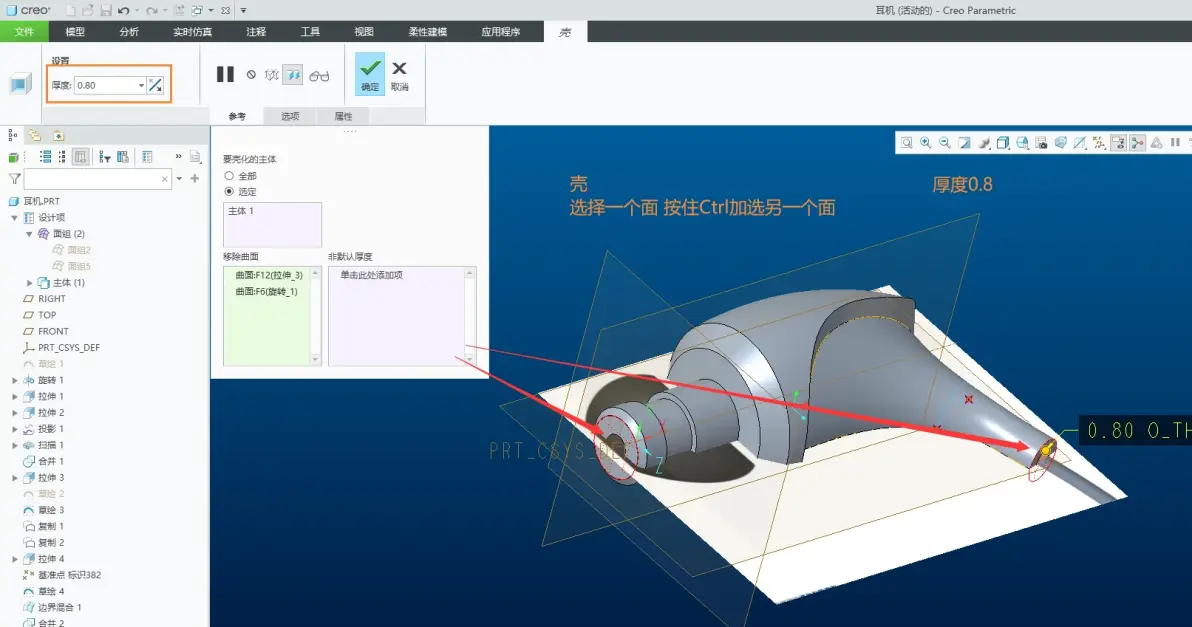

创建出上下盖、耳机头、线

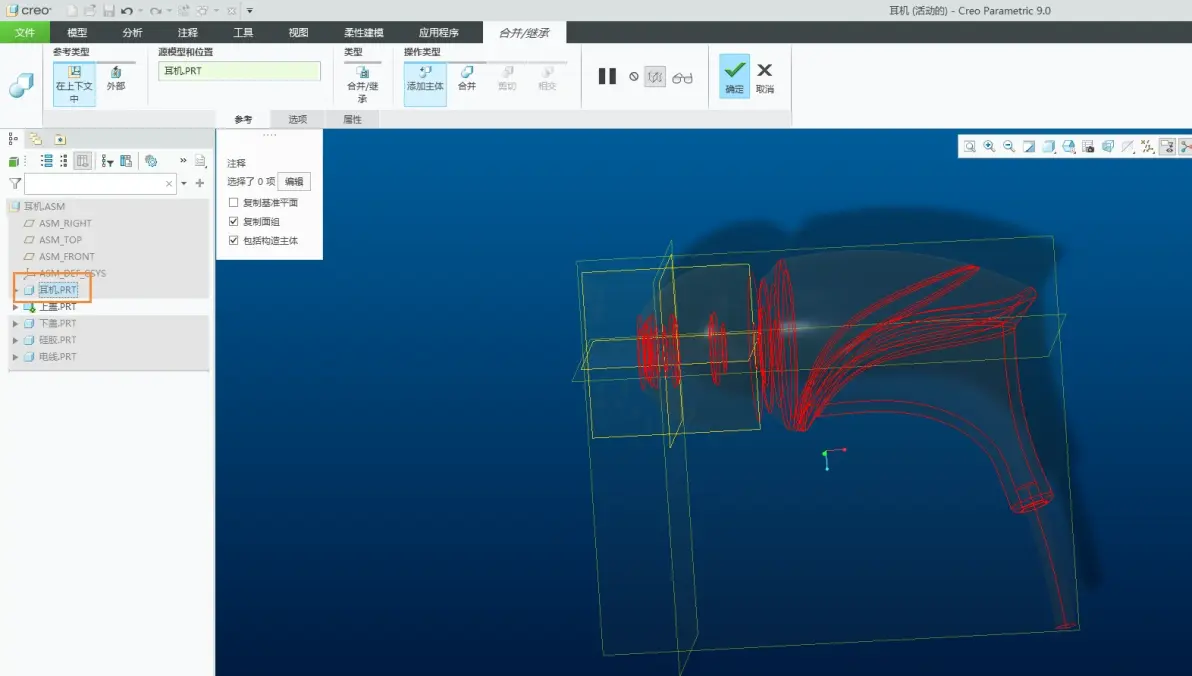

上盖-激活-合并继承-选择耳机-确定

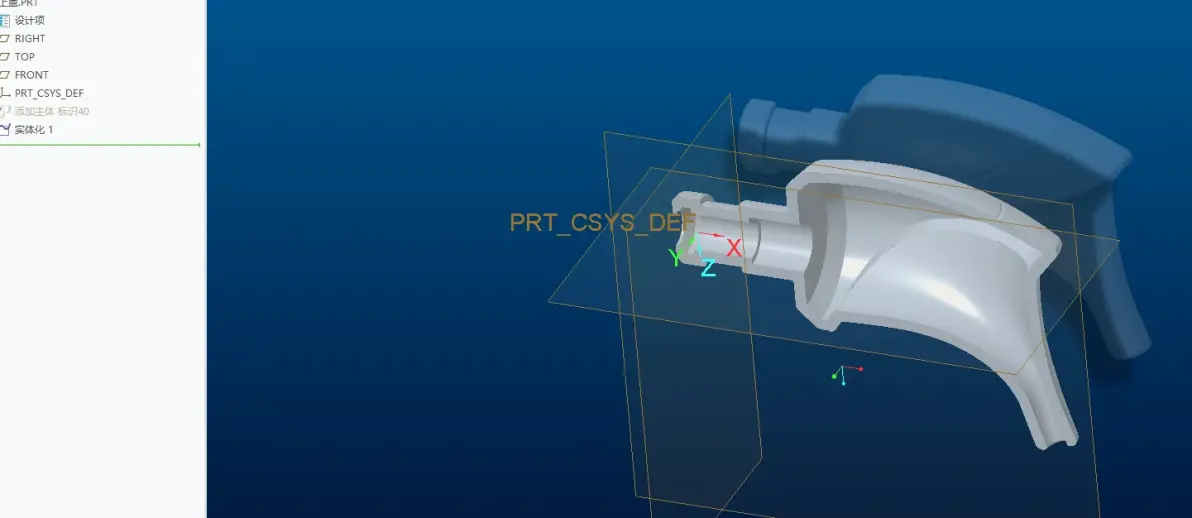

隐藏多余的面-实体化-切出上盖

同理切出下盖

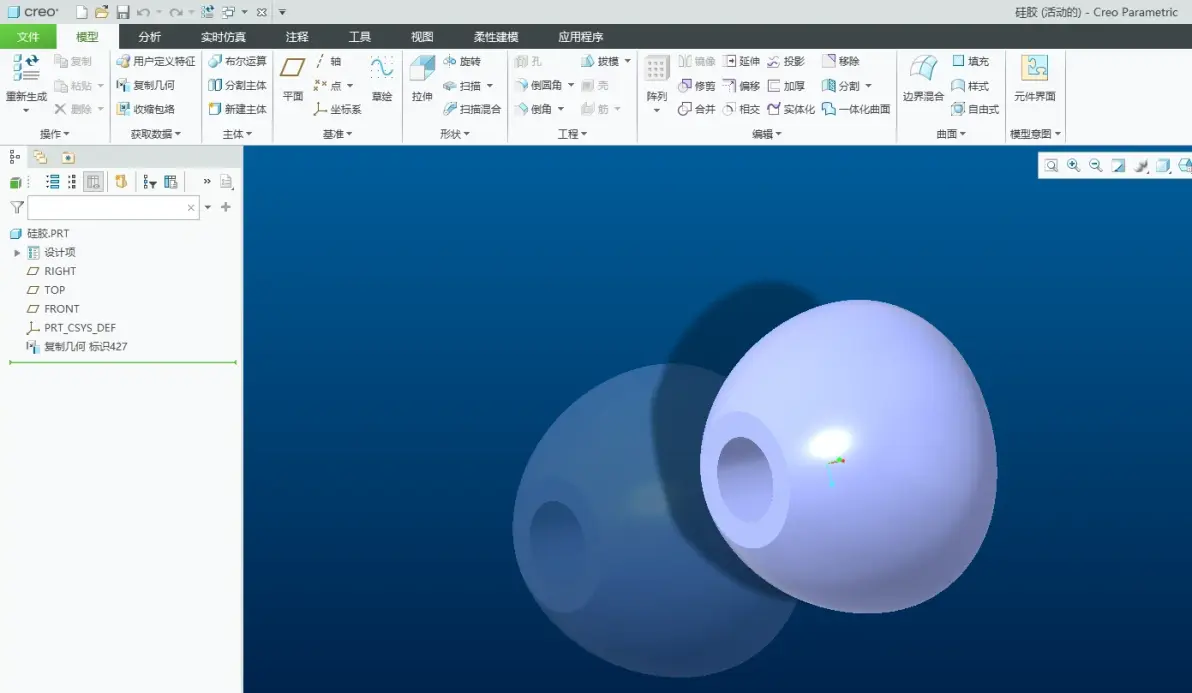

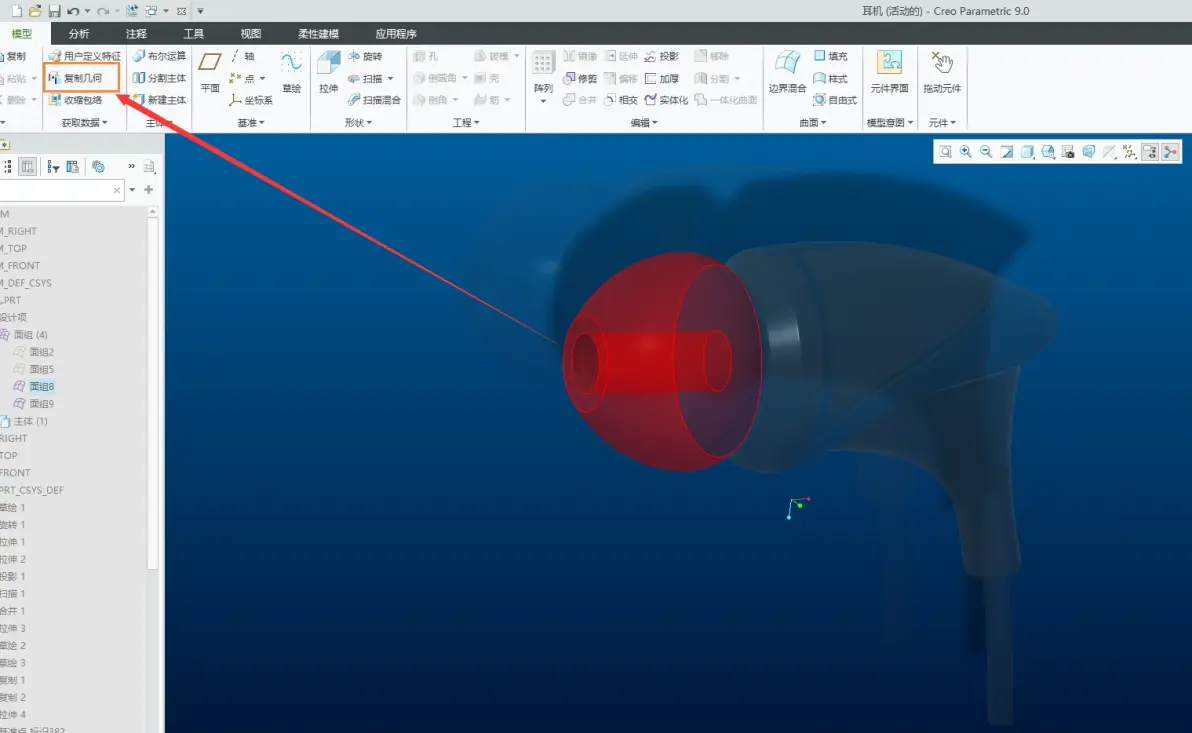

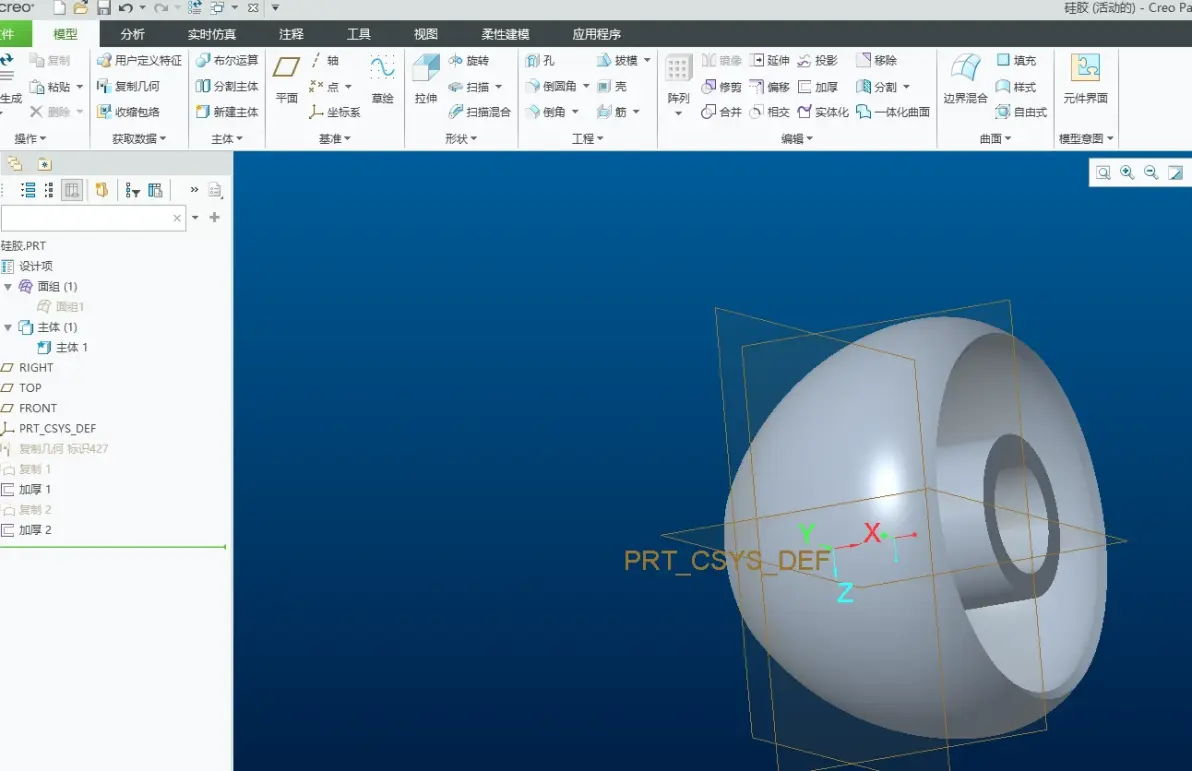

硅胶头-激活-右下角选面组-选择硅胶头-复制几何

确定-打开

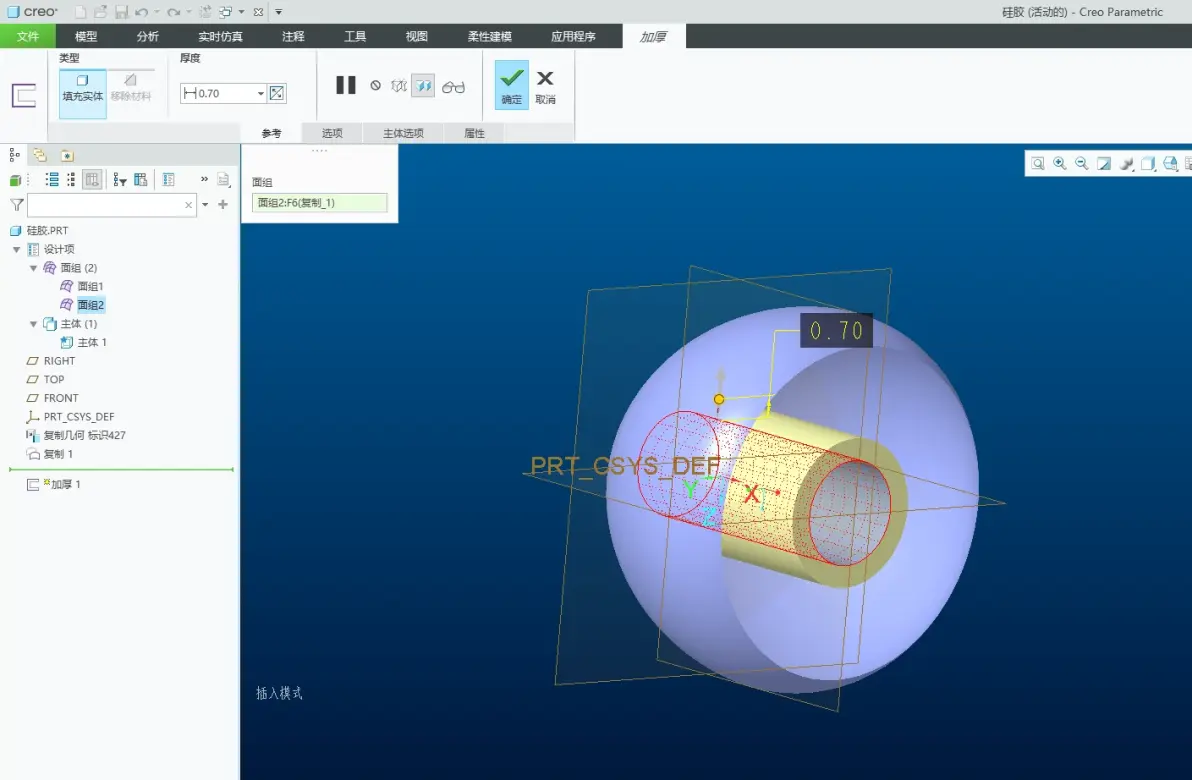

复制内部曲面-加厚-往外0.7厚度

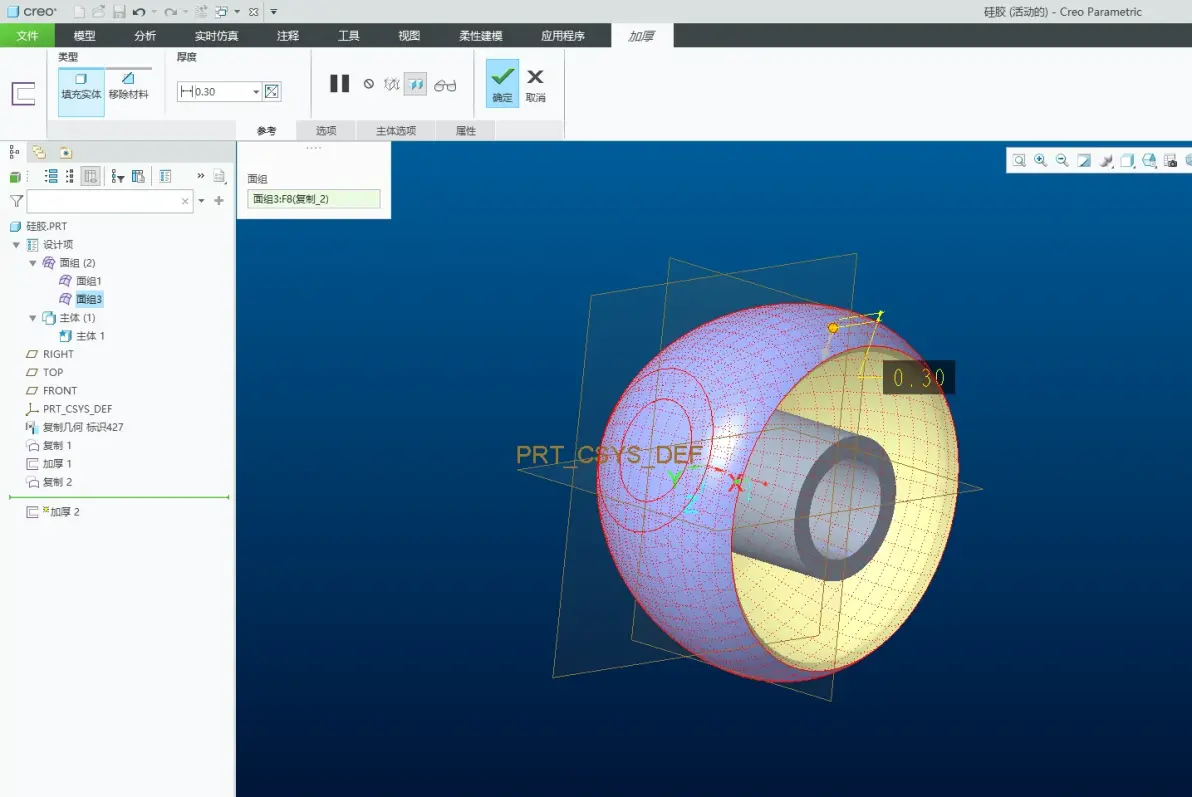

复制外部曲面-加厚-往内0.3

把复制的部分隐藏-视图-保存

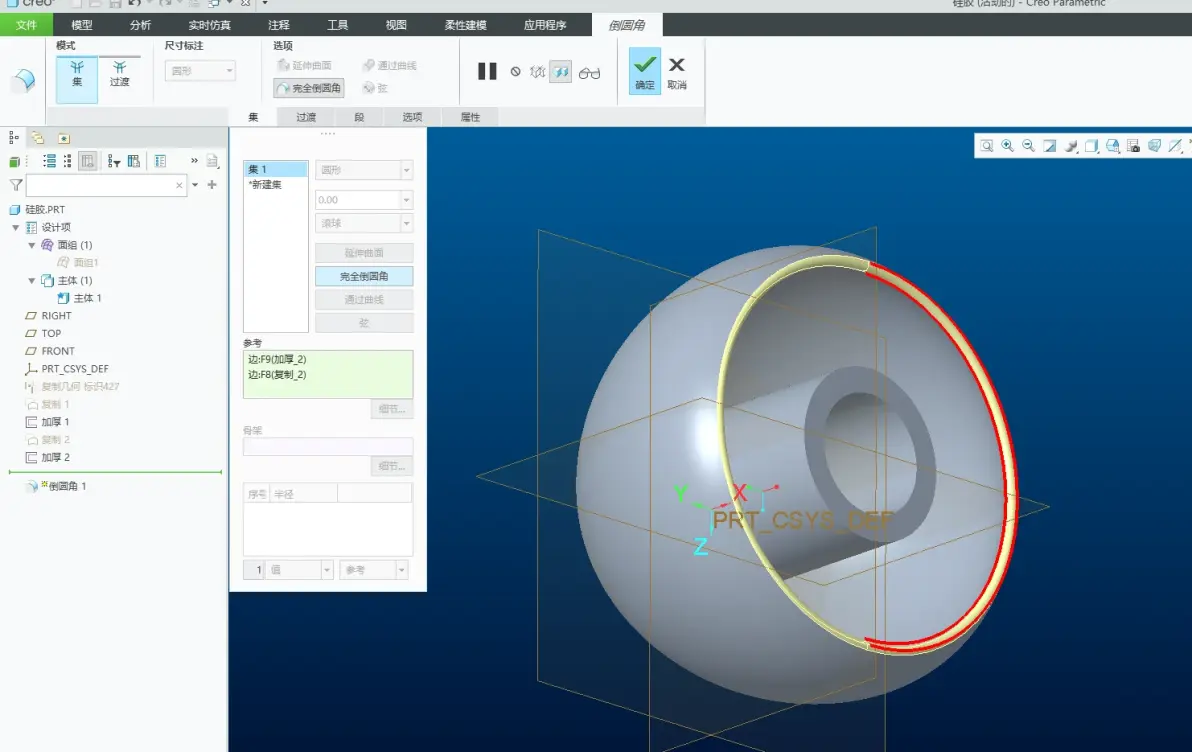

完全倒圆角

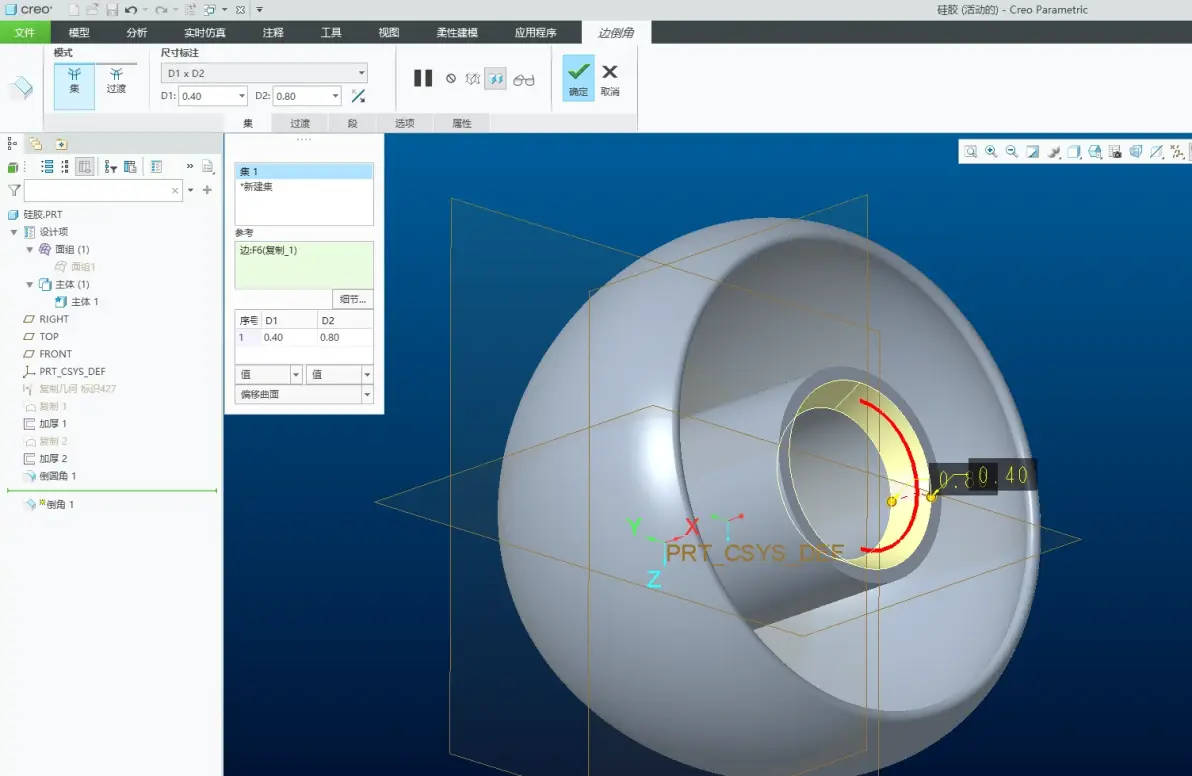

内侧边-倒角-D1XD2 0.4-0.8

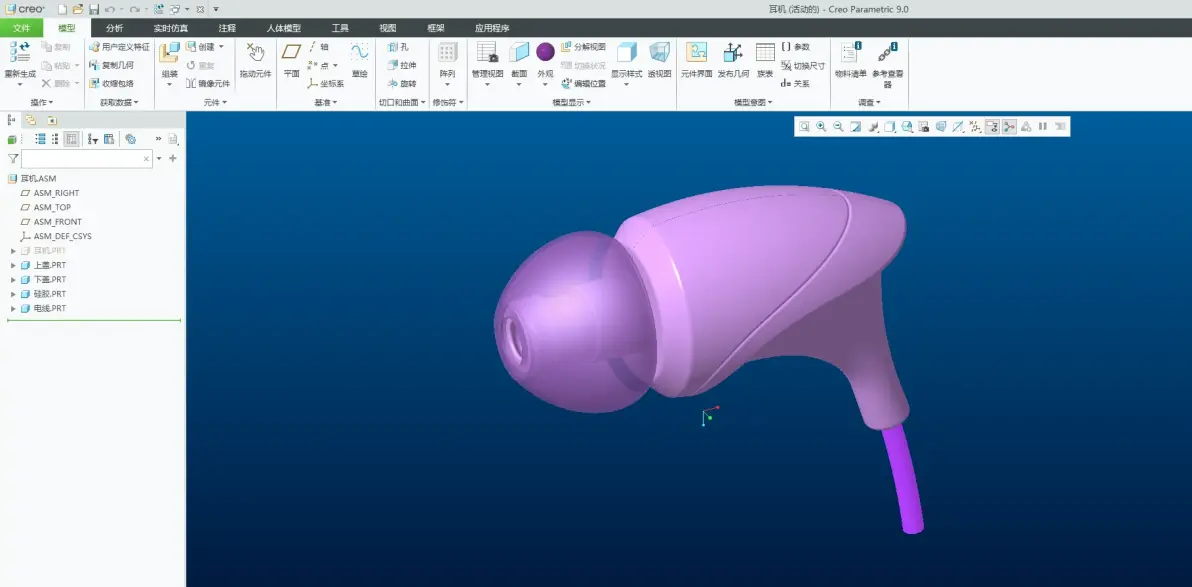

线同理-完成
