Creo蓝牙耳机建模笔记第一篇，外形曲面和内部堆叠同步推进思路

1.新建-装配-蓝牙耳机

2.创建-骨架模型-从现有项复制-打开骨架模型文件夹

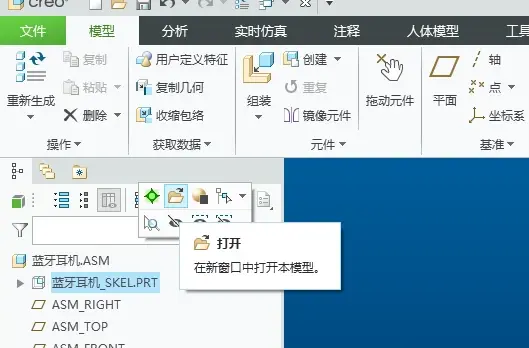

打开骨架模型文件夹

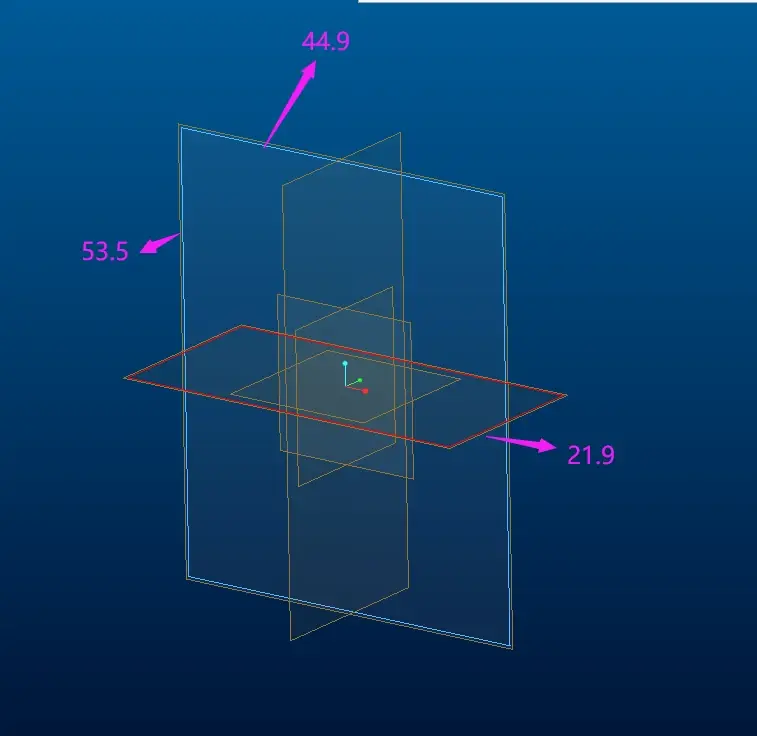

3.草绘出蓝牙耳机长宽外框

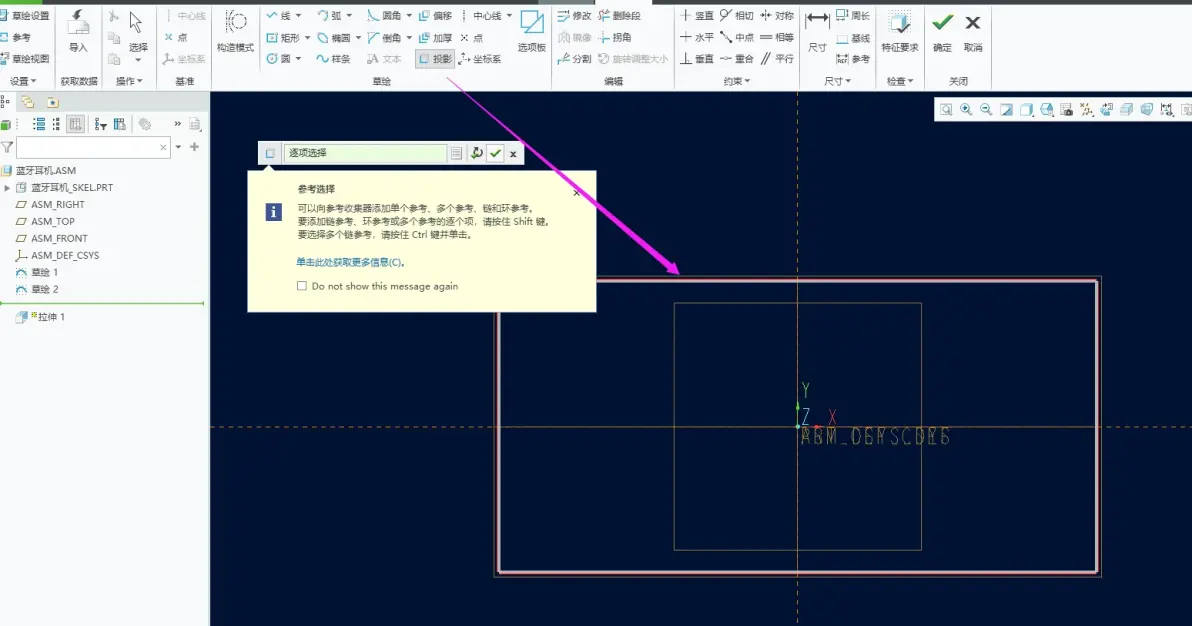

草绘-选择基准-矩形-44.9X53.5-确定

矩形长宽

4.草绘出耳机壳厚度

草绘-选择基准-矩形-44.9X21.9-确定

耳机壳厚度

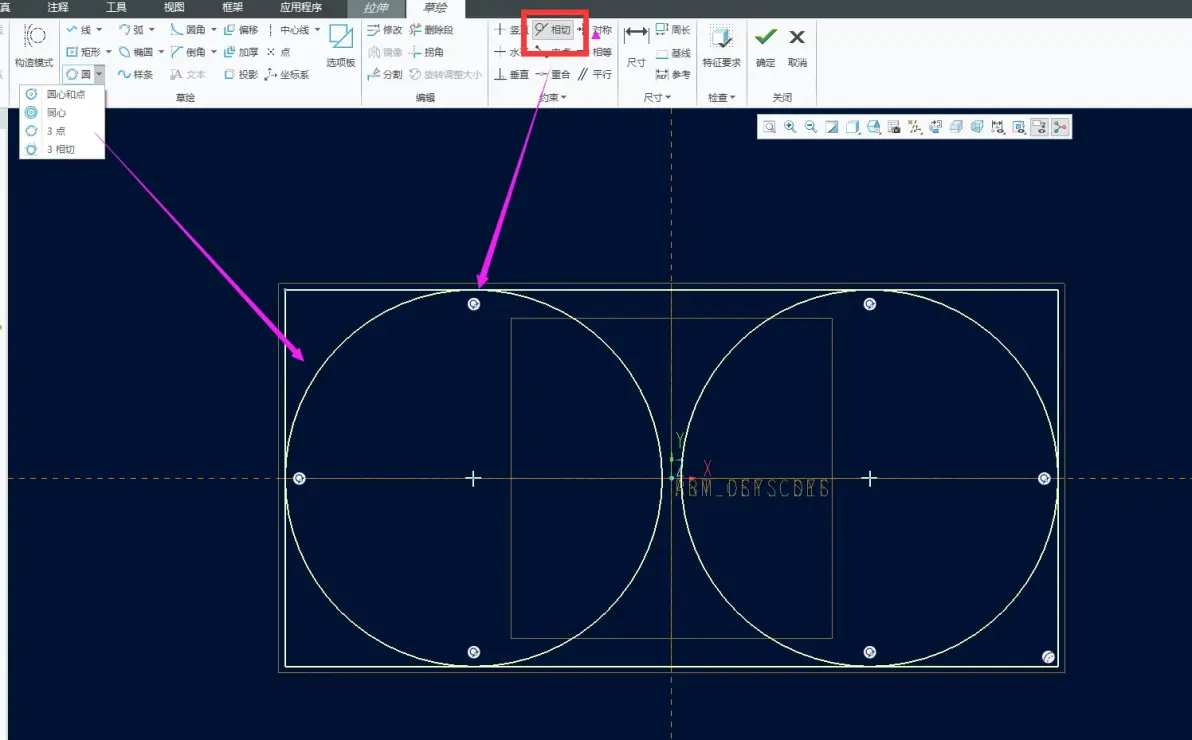

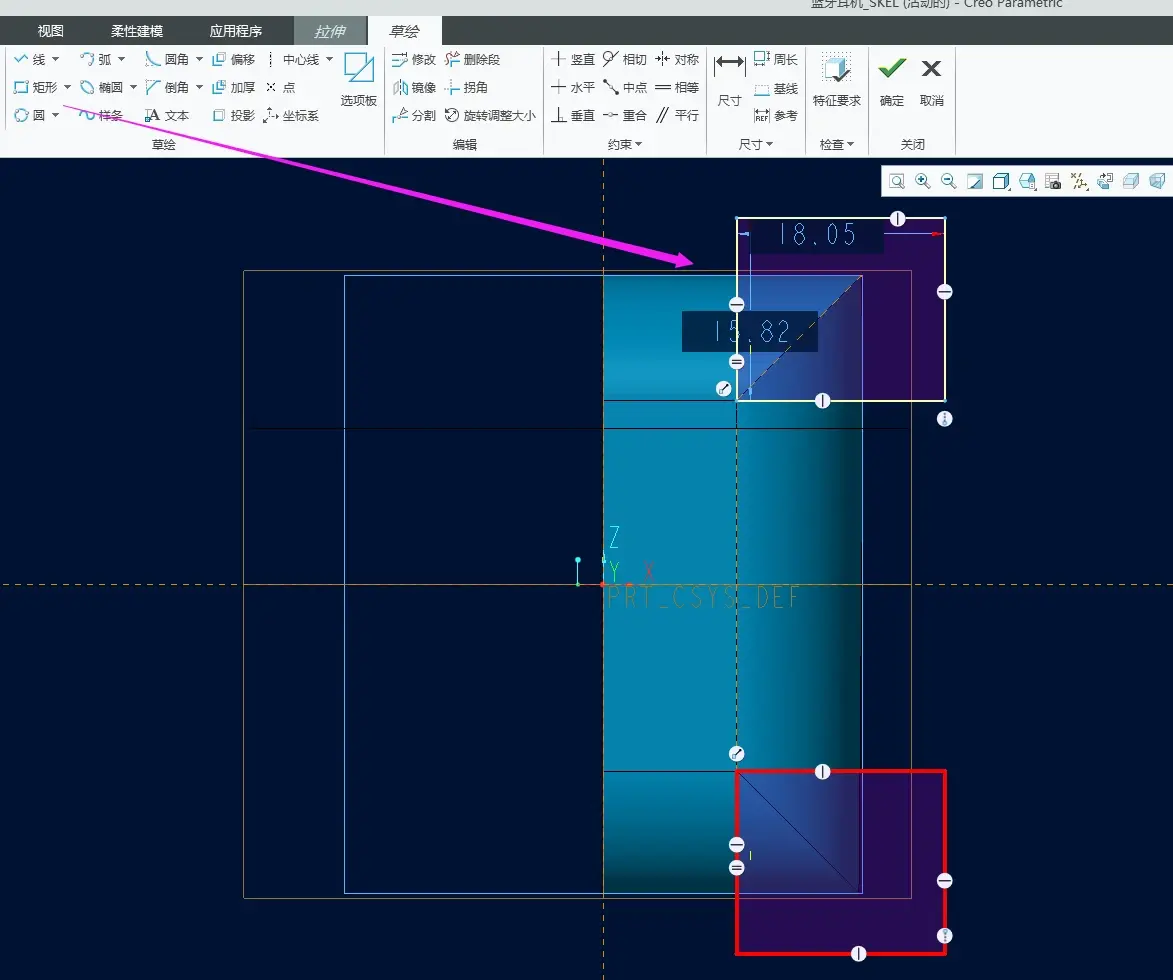

5.拉伸-投影-三点画圆-相切-中键确定-确定

投影出壳厚方框

三点必须与方框相切

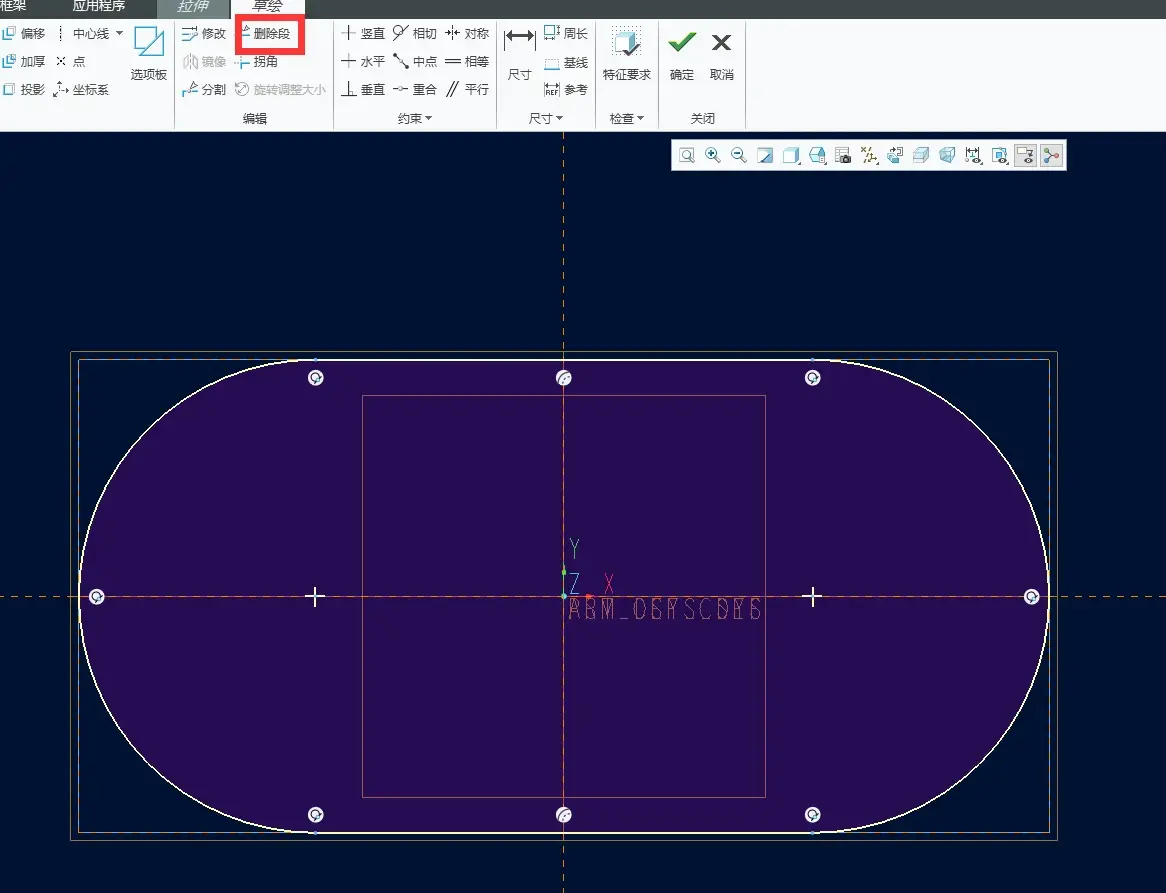

删除多余的线-确定

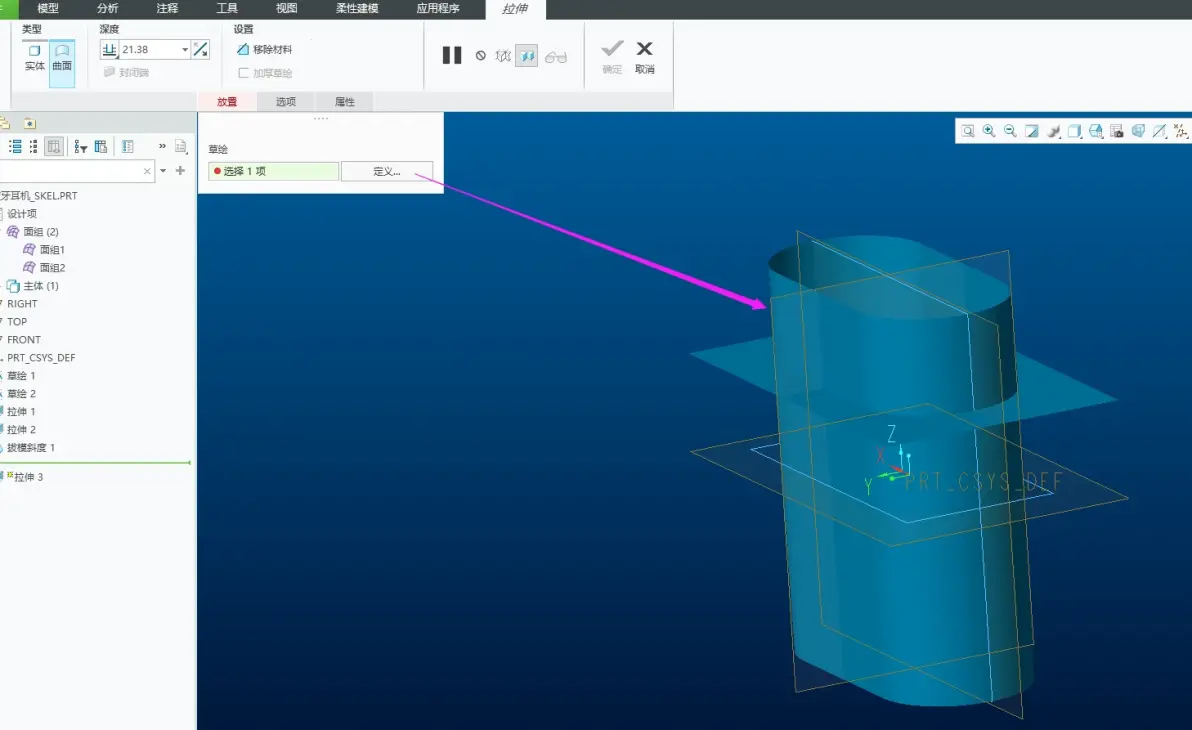

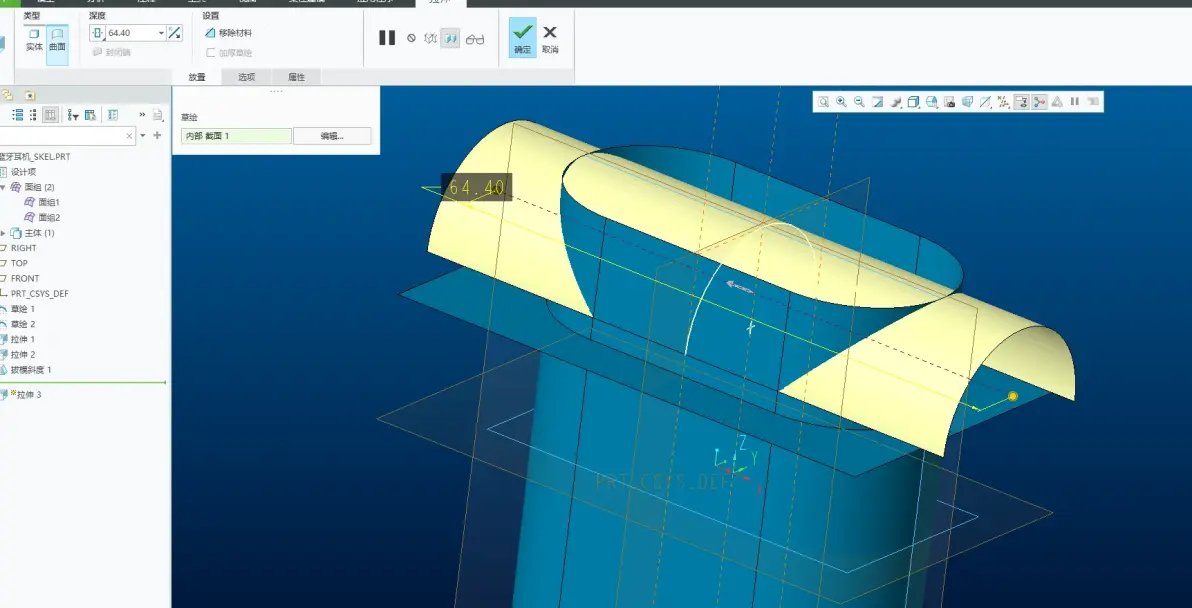

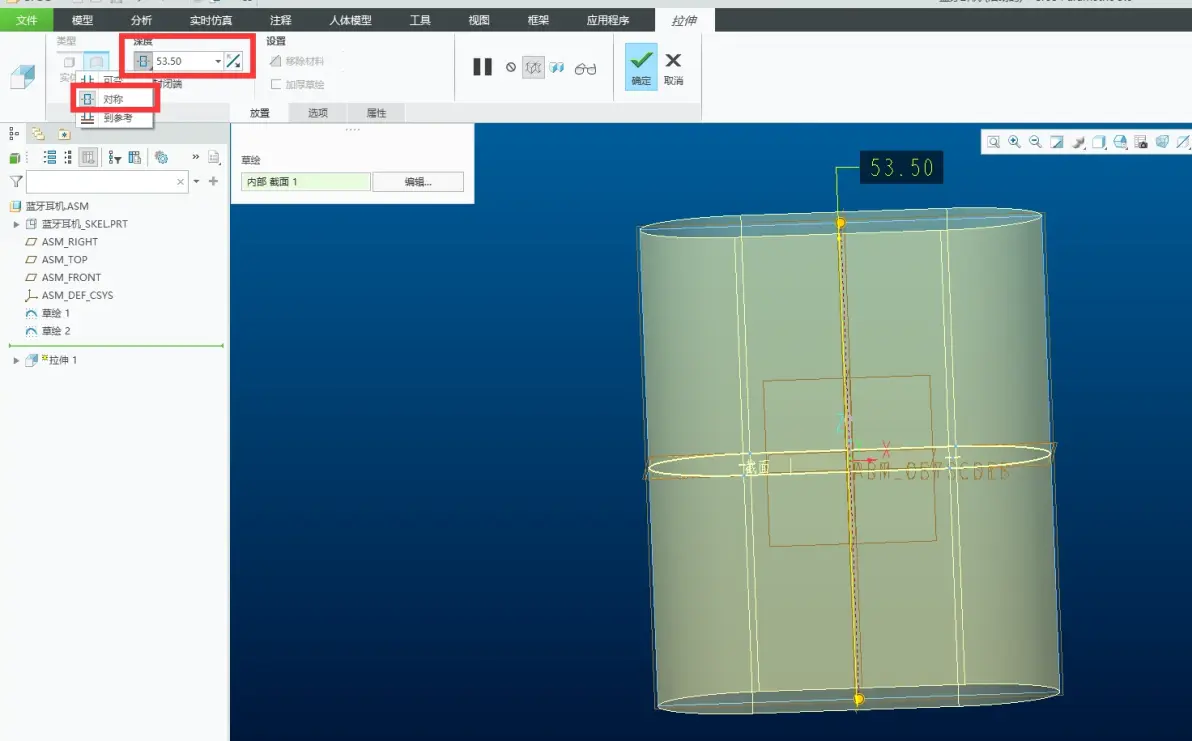

拉伸曲面-对称-高度53.5

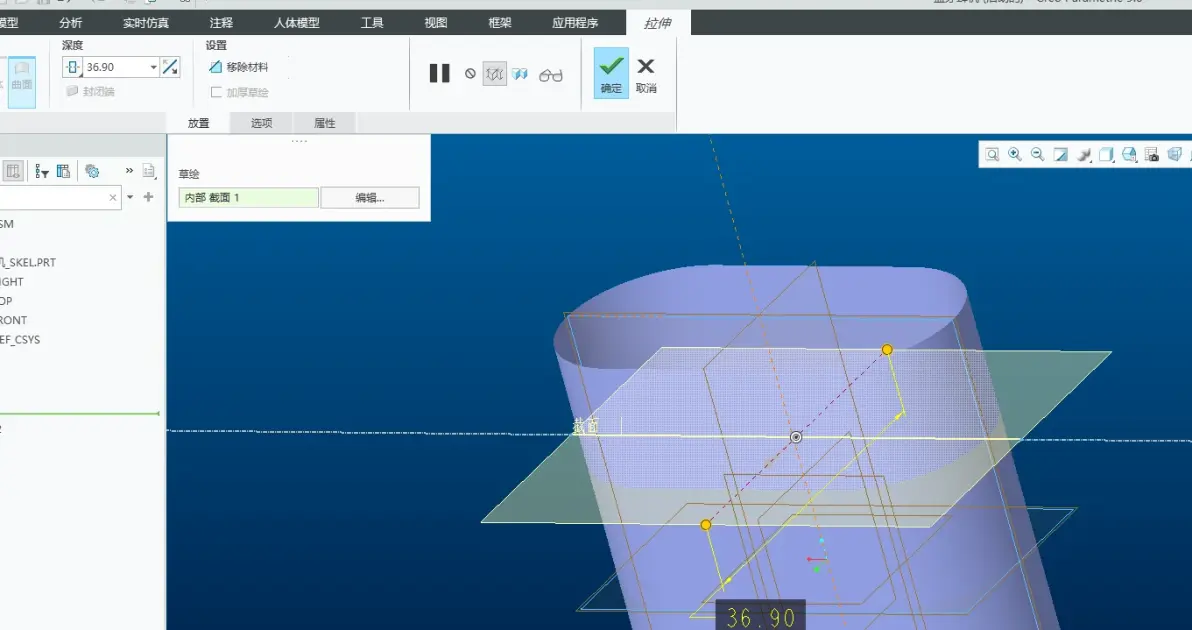

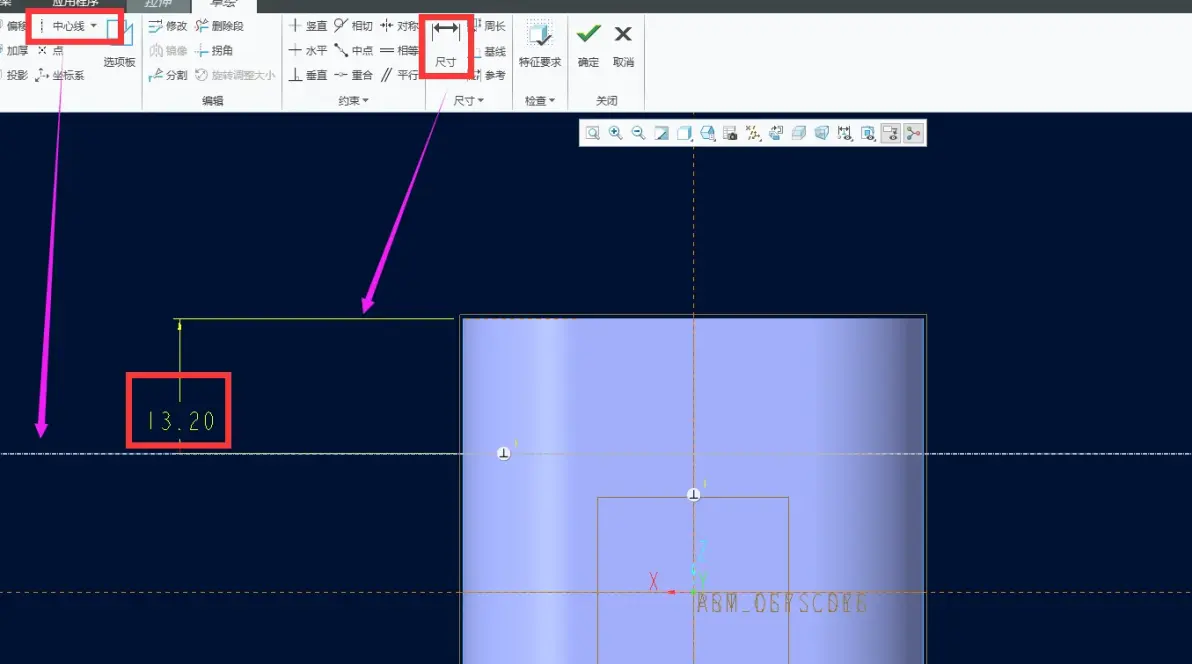

6.拉伸-中心线-尺寸-13.2-线-对称-拉出一个参考面-确定

6-1

6-2

6-3

7.选择面组-拔模-

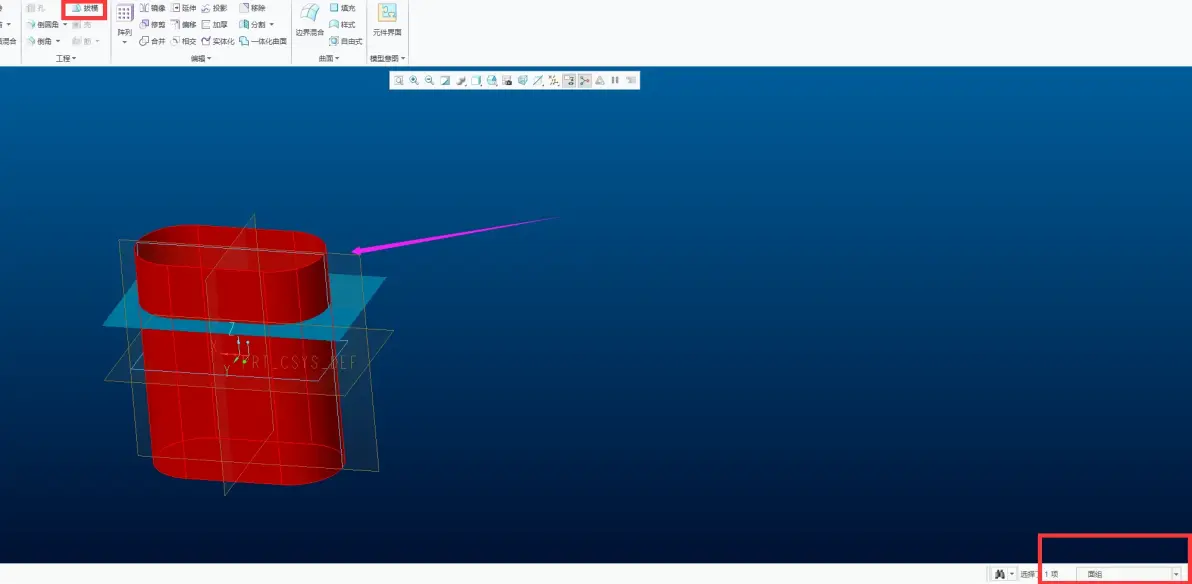

右下选面组

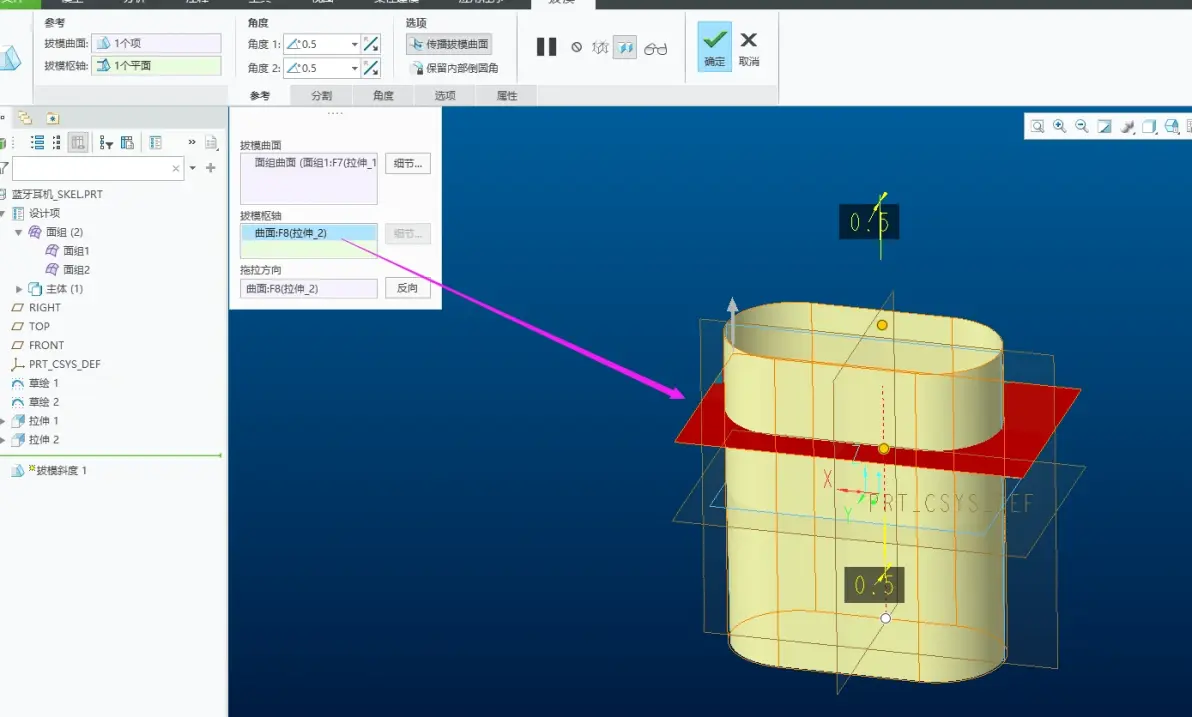

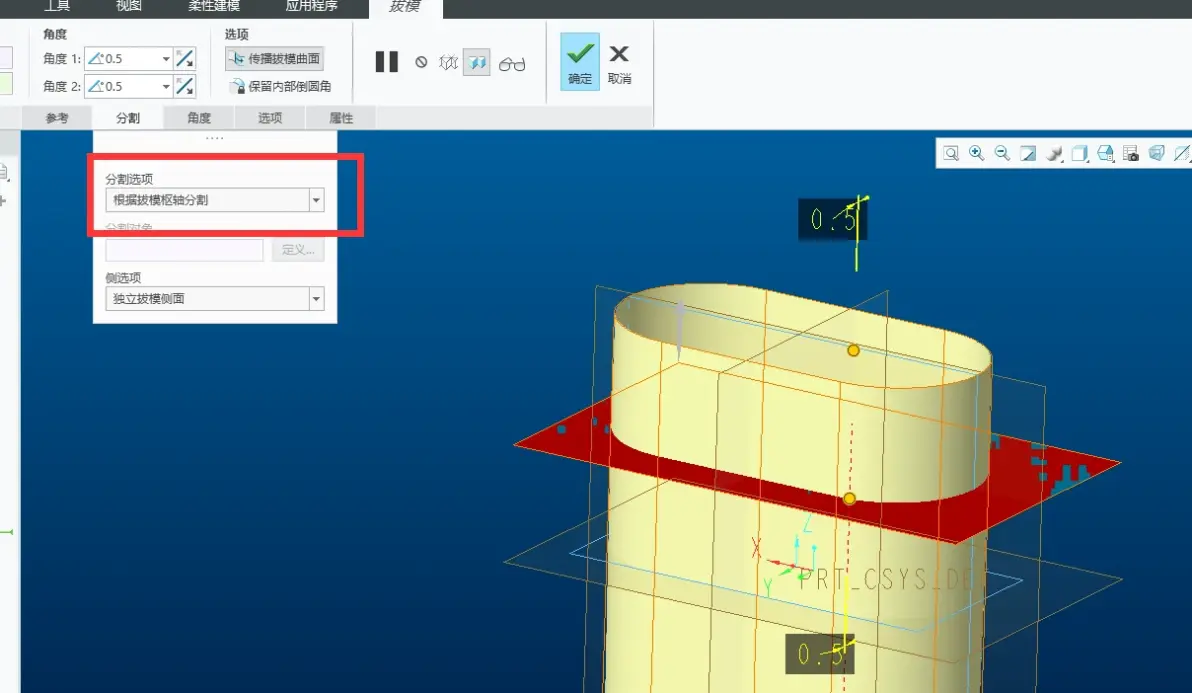

选择拔模枢纽  角度0.5度

根据拔模枢纽分割-确定

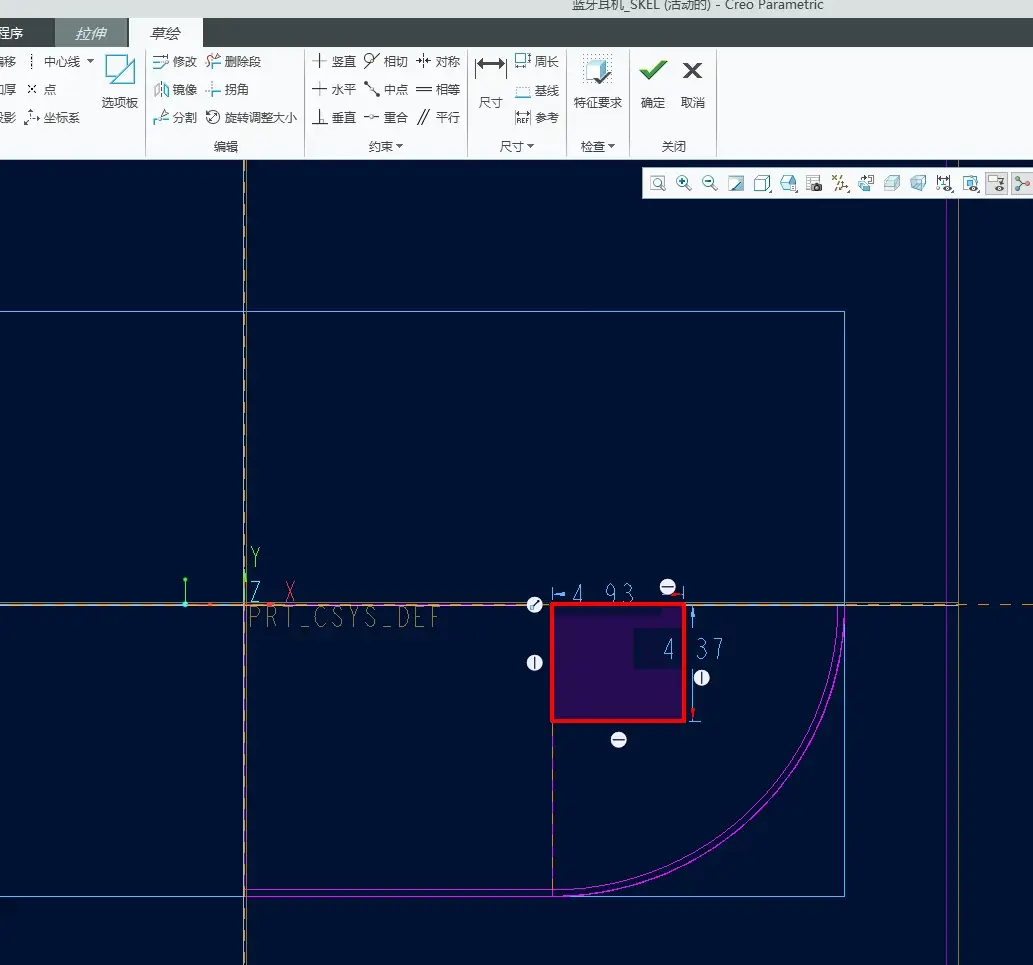

8.拉伸-Ctrl+4线框显示-三点圆-相切

相切-图元上的点删除-删除下面多余的圆弧-确定

Ctrl+2显示模型-曲面-对称-确定

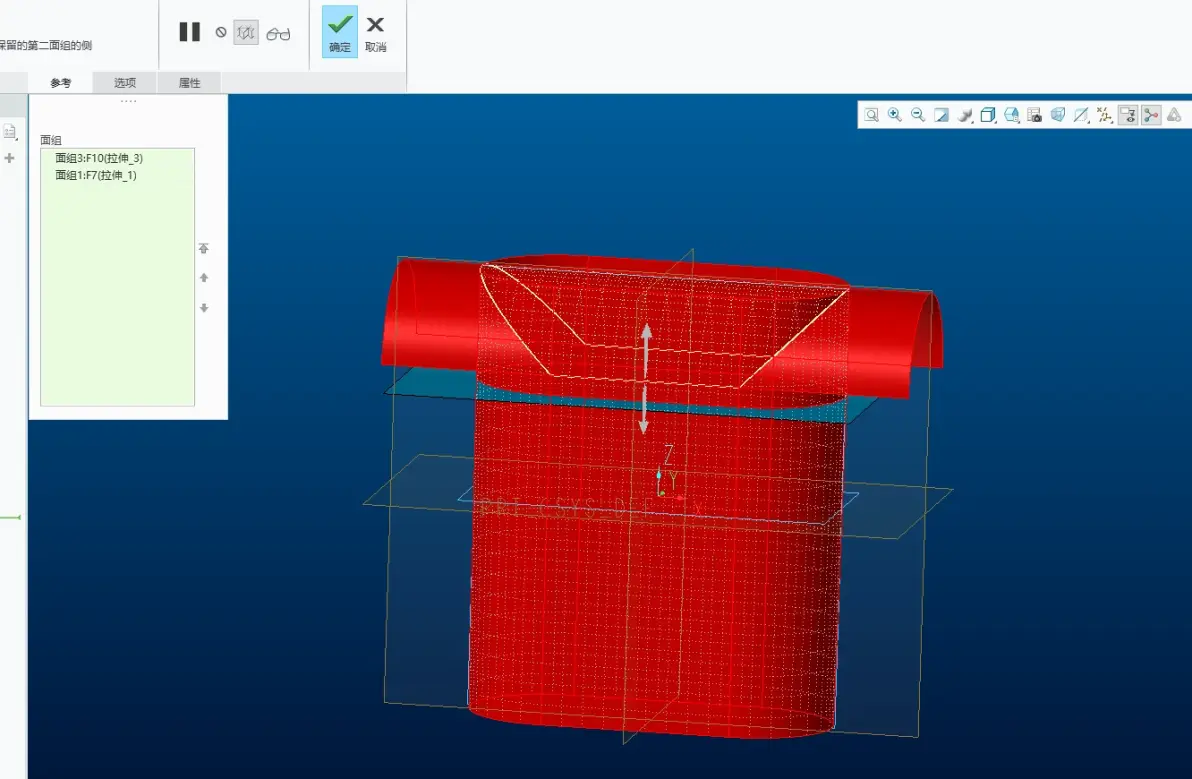

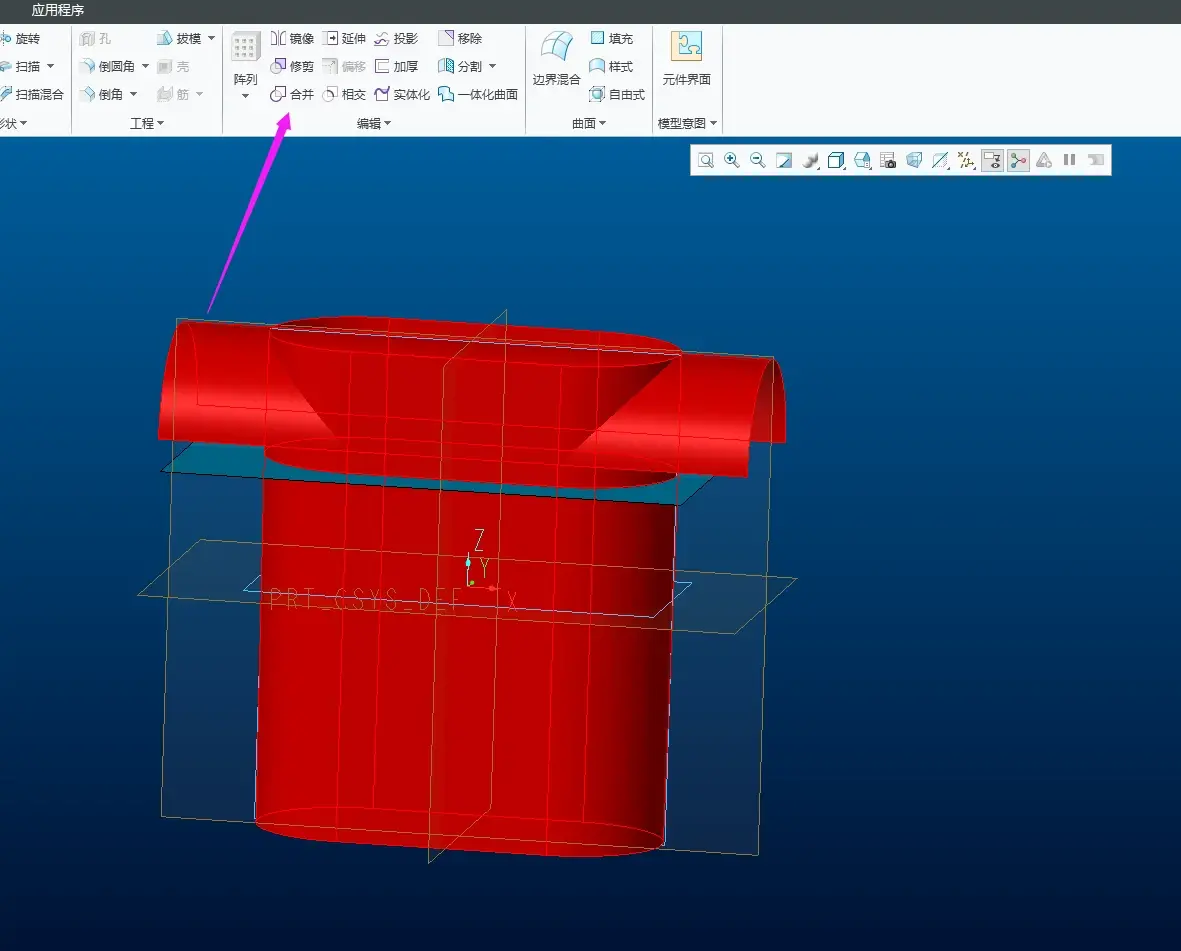

选中面1按住Ctrl加选面组2-合并

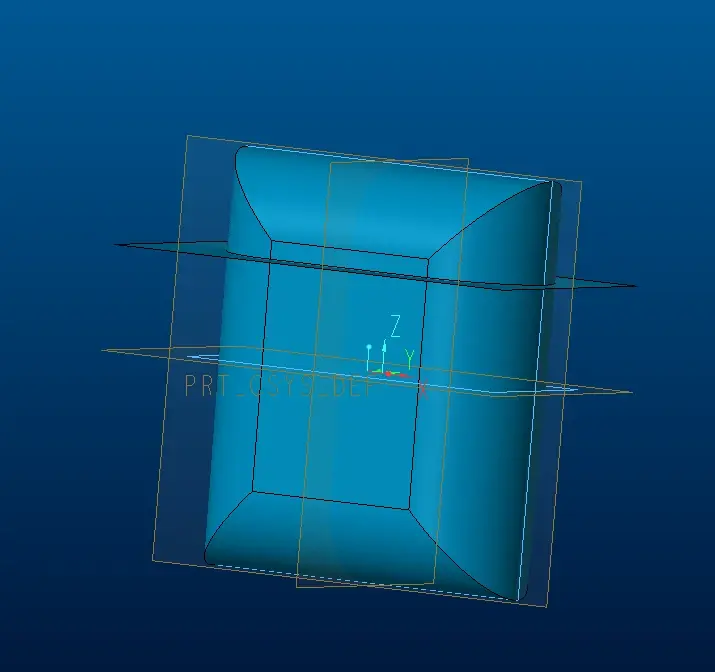

完成上半部分

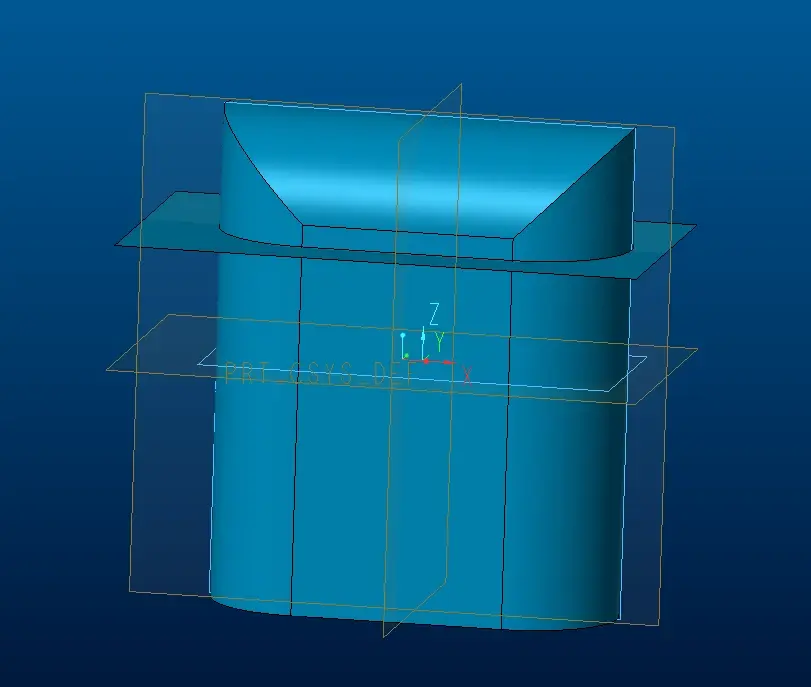

同理做出下半部分

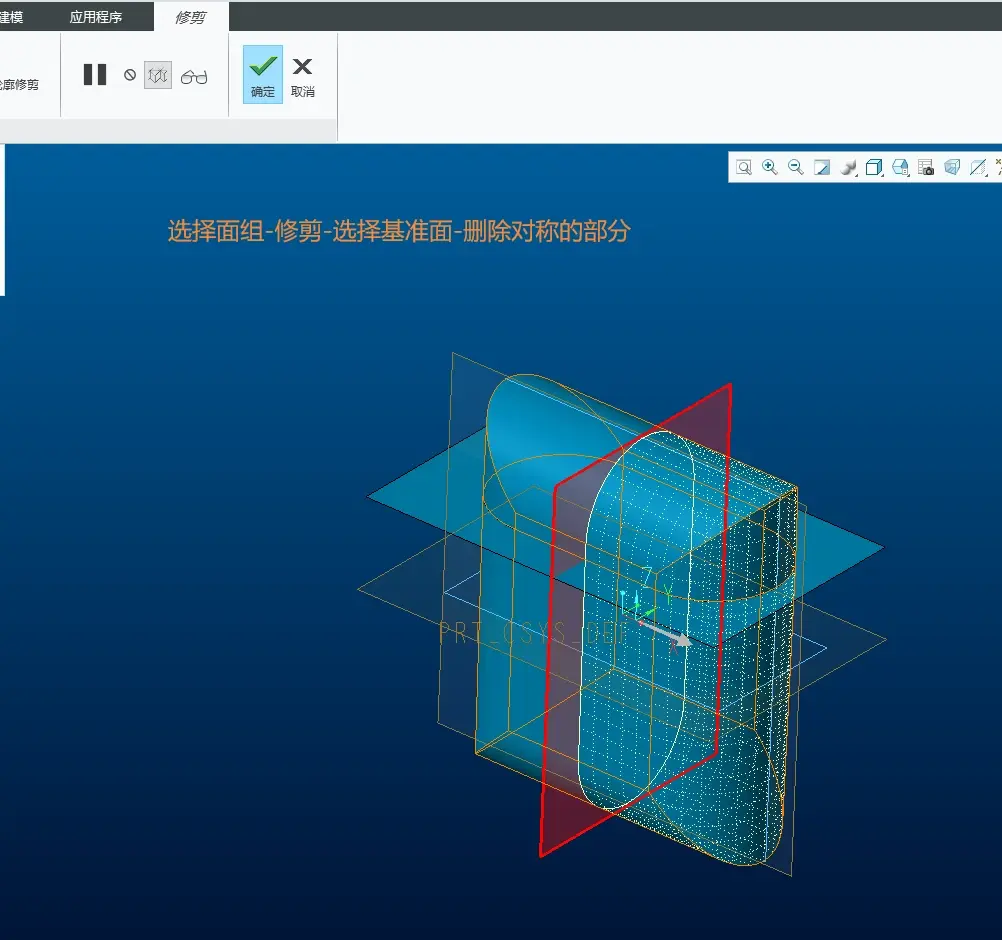

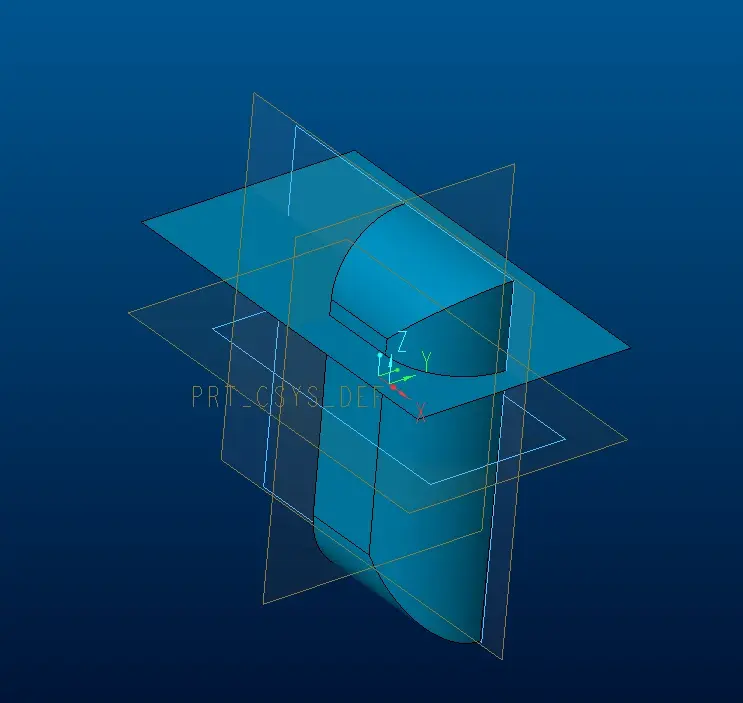

9.修剪掉对称的部分 只做四分之一

10.拉伸曲面切除形状不符合的曲面

11.草绘出边界混合需要的骨架线

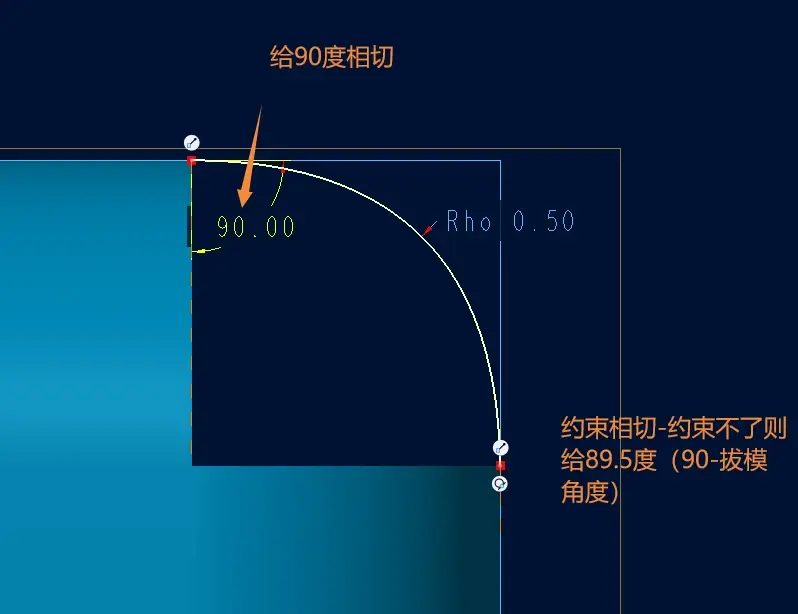

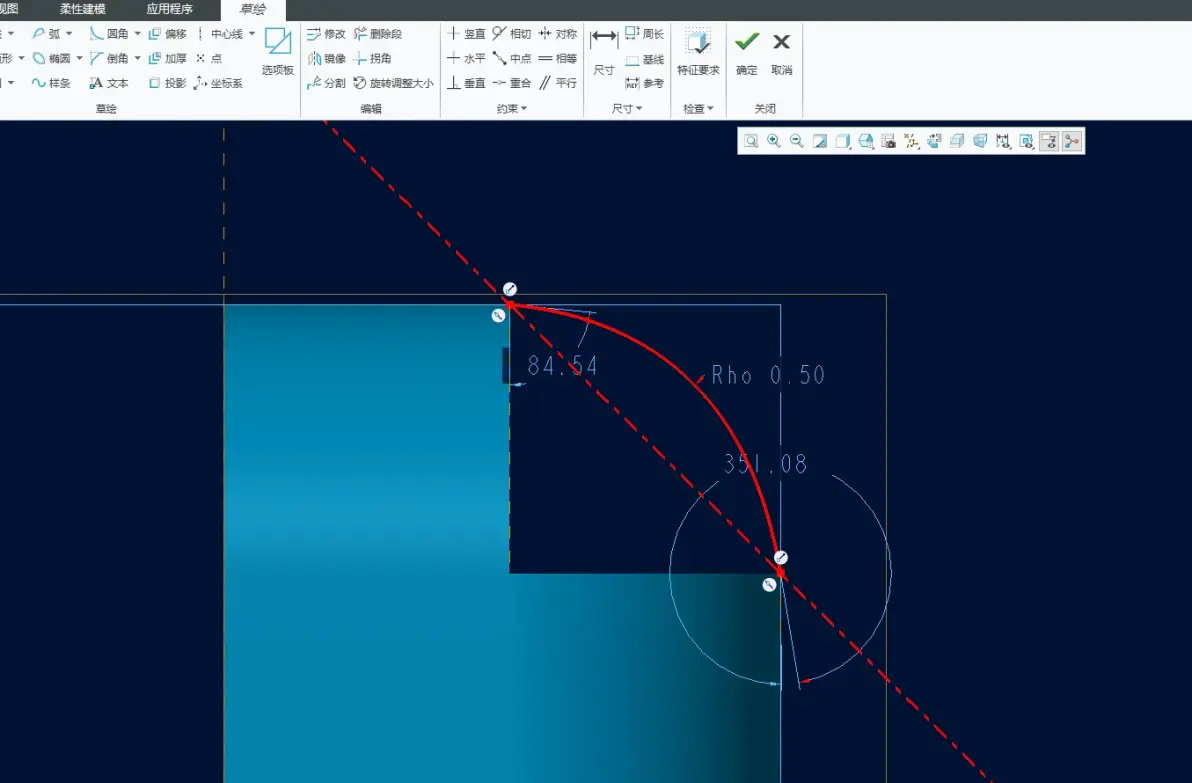

草绘出圆锥（像圆弧的优先用圆弧，非圆弧用圆锥）

草绘出圆锥（像圆弧的优先用圆弧，非圆弧用圆锥）

注意相切

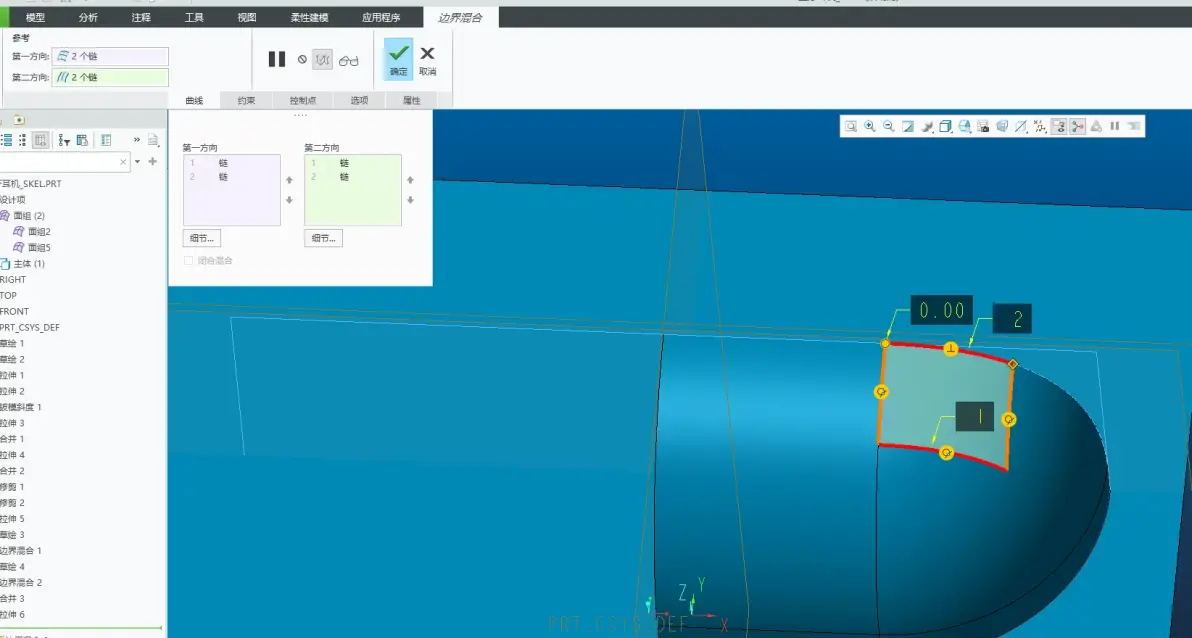

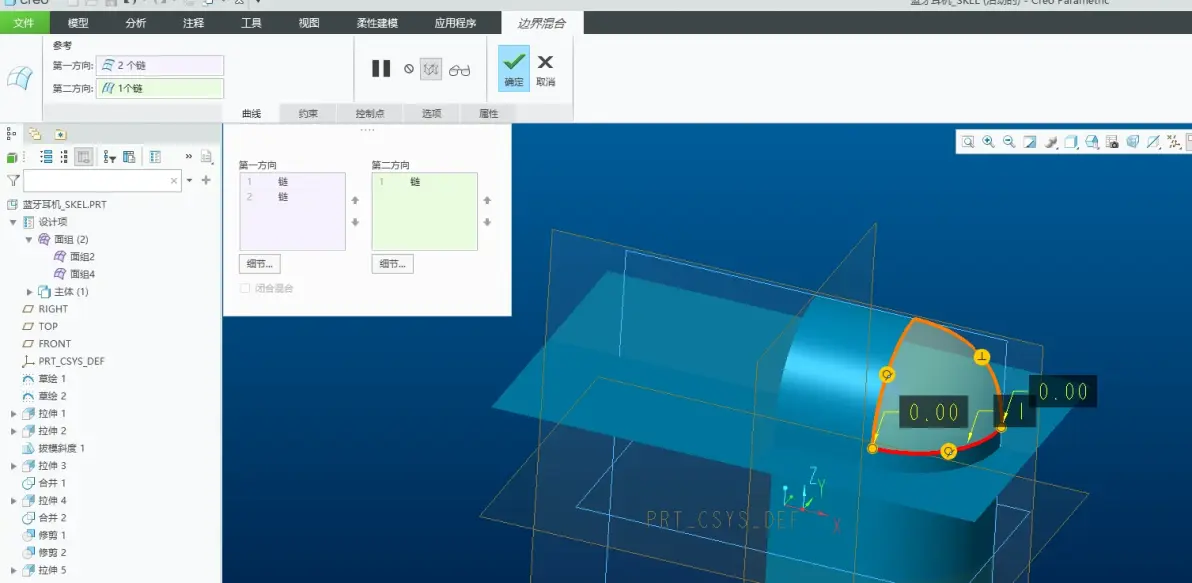

11.边界混合出曲面

边界混合-把收敛放在上方方便切除-约束垂直 相切

同理做出下半部分

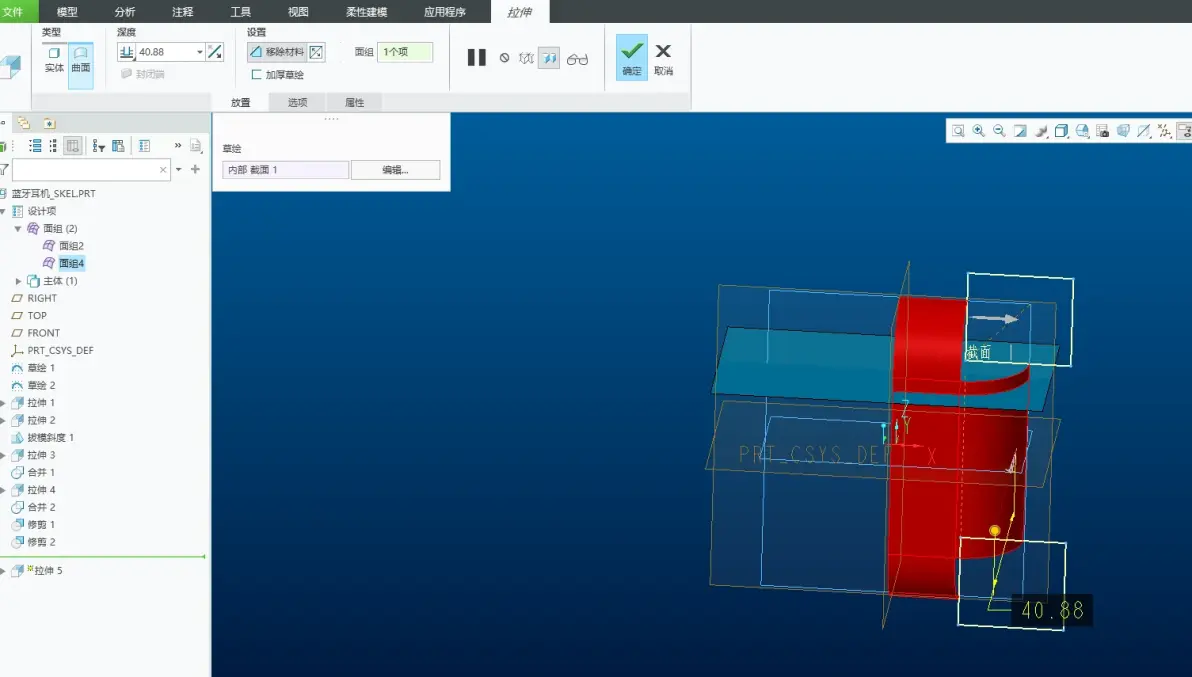

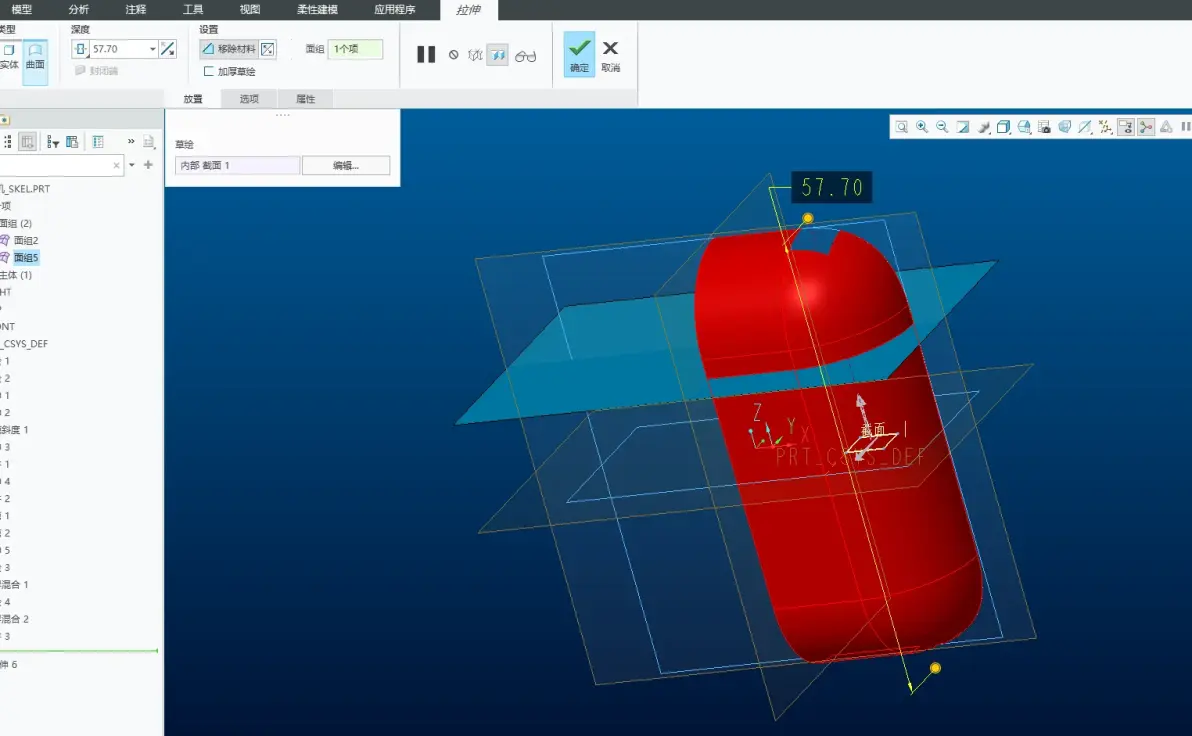

12.将3个面合并-拉伸切除收敛

拉伸切除收敛

移除材料

边界重新补齐

补齐后重新合并为一体

13.镜像合并出完整的耳机壳

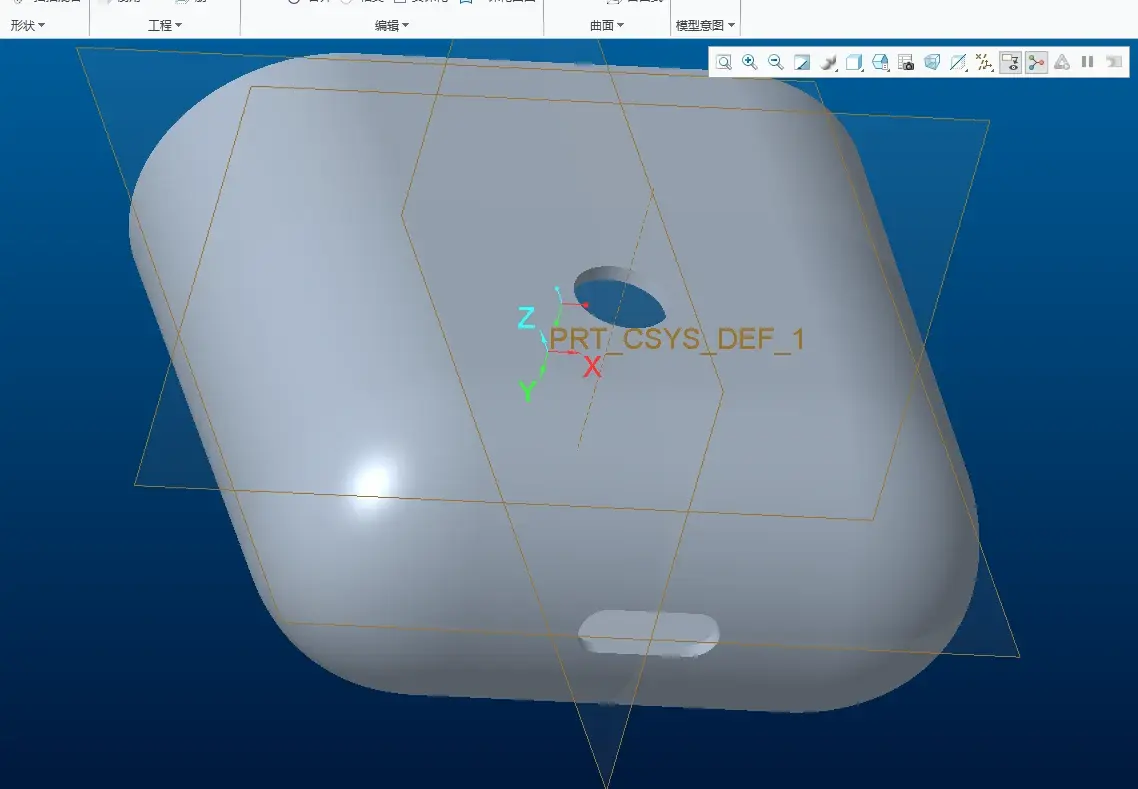

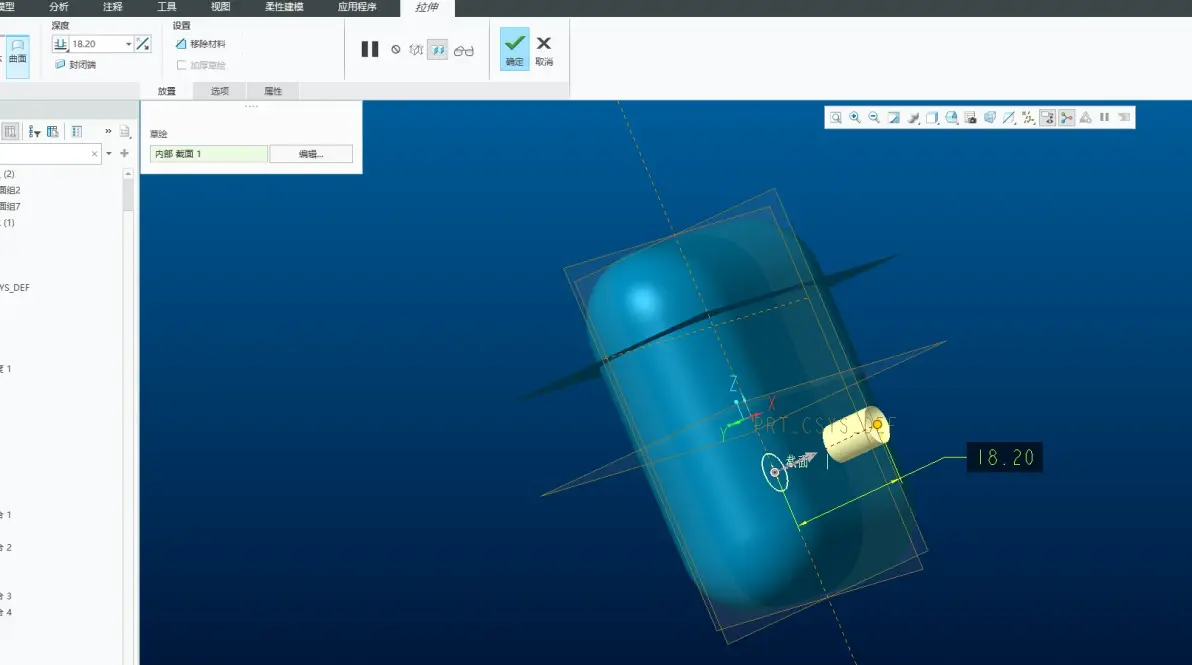

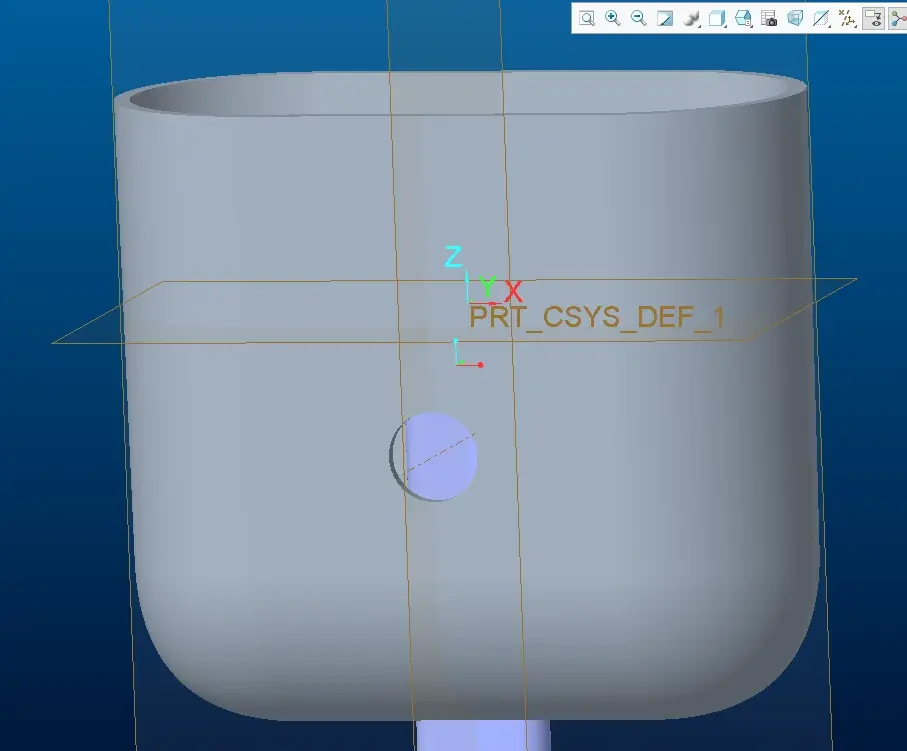

14.拉伸出按键孔的位置 按键孔5.6 圆心距离分型22

曲面 先不切除

拉伸出Type-C充电口

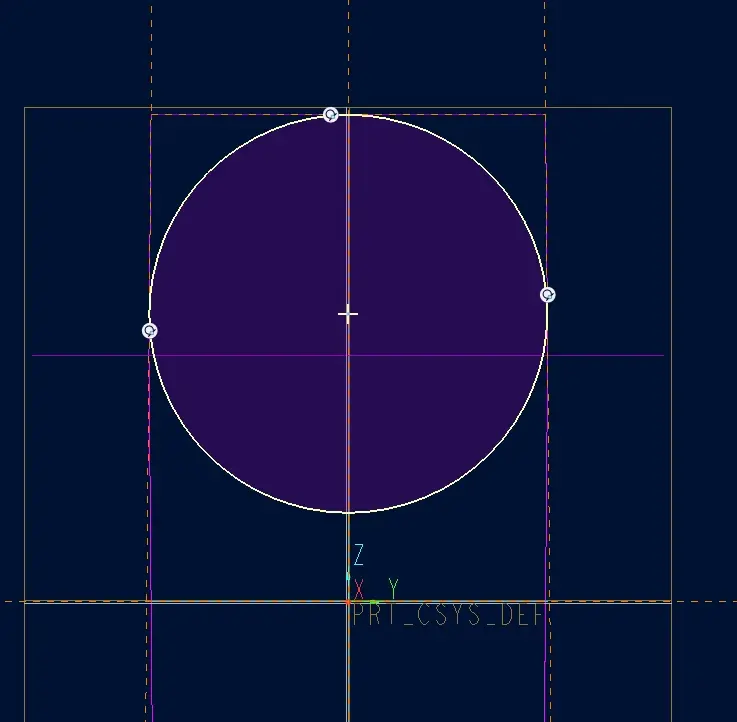

3点画圆

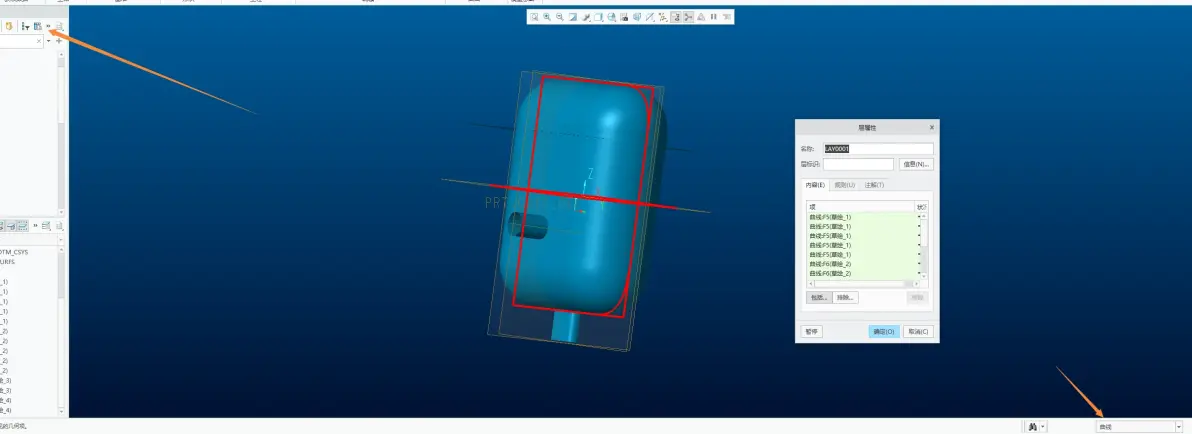

层-曲线-全选-隐藏制作的曲线-视图-保存状况

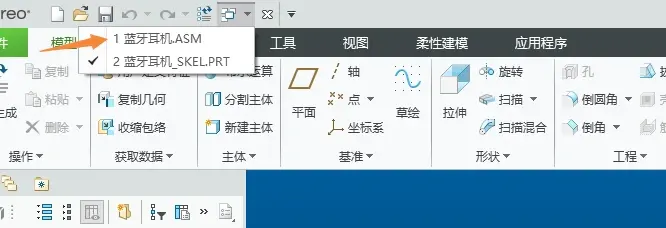

15.返回装配

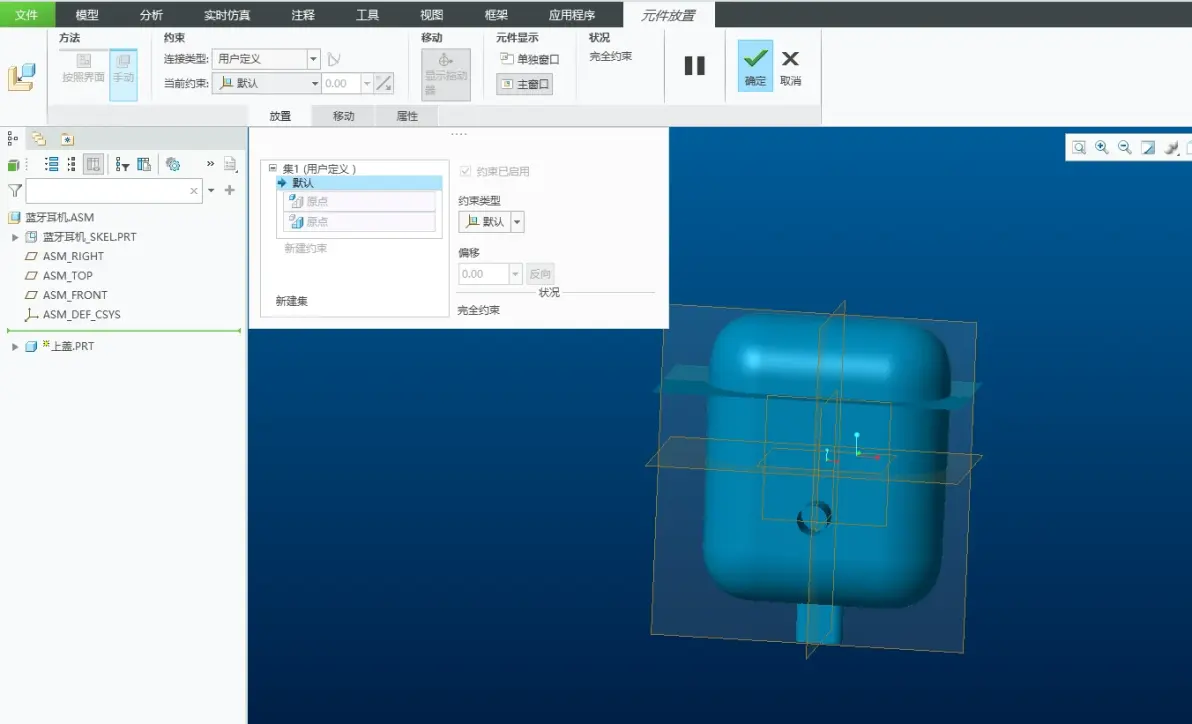

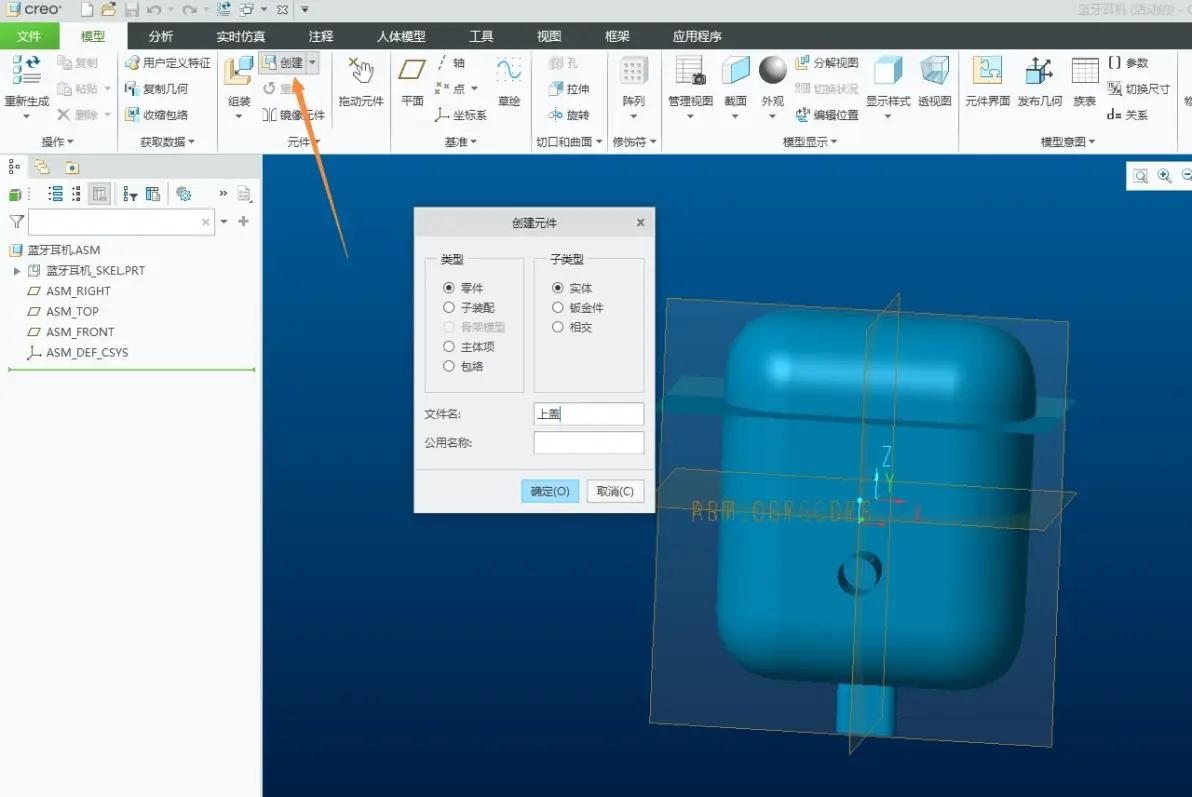

创建上盖-注意单位mm-默认约束

同理创建下盖

激活上盖

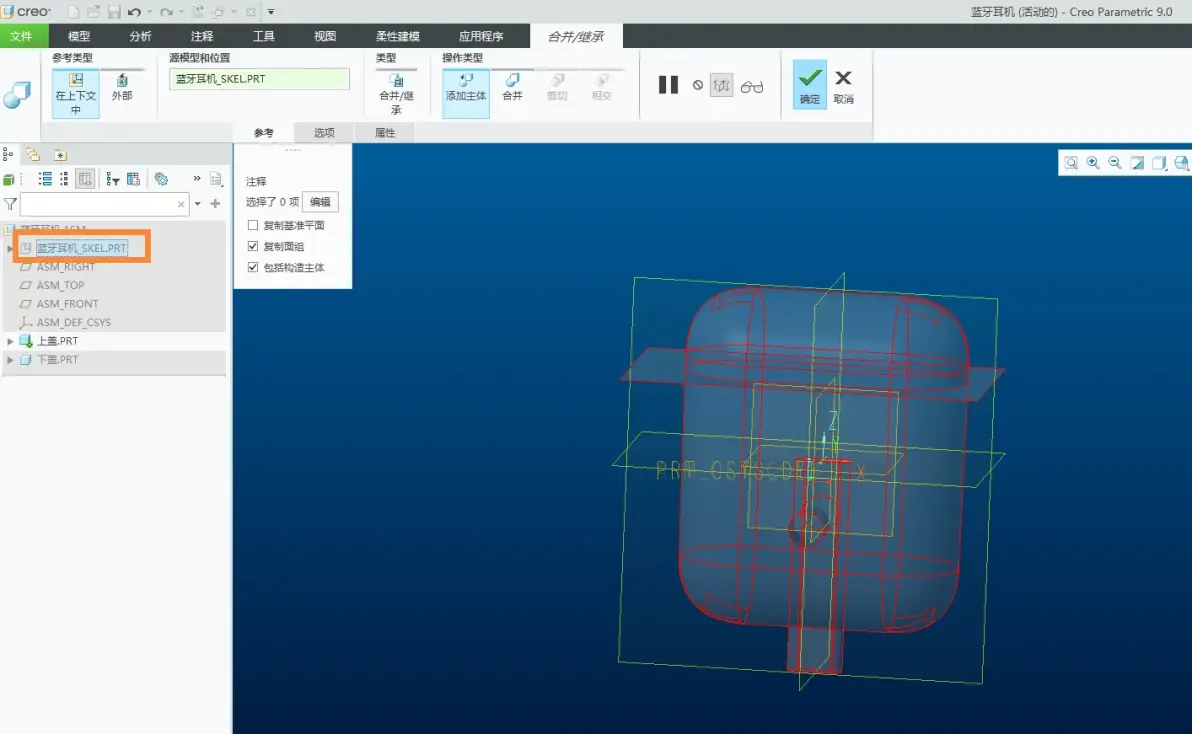

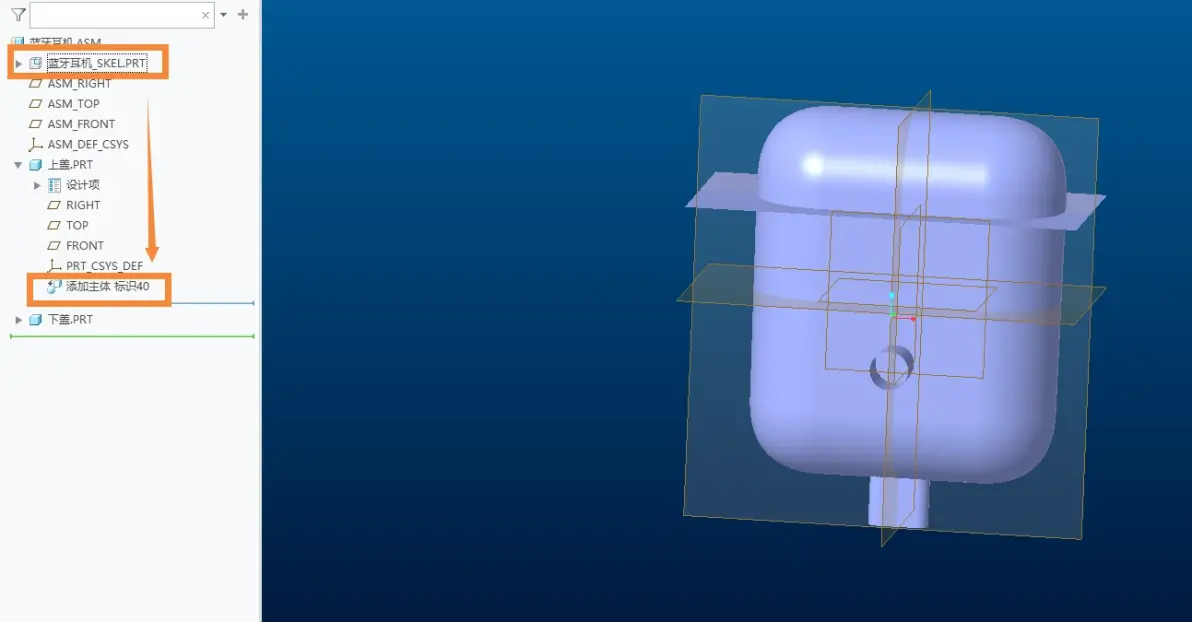

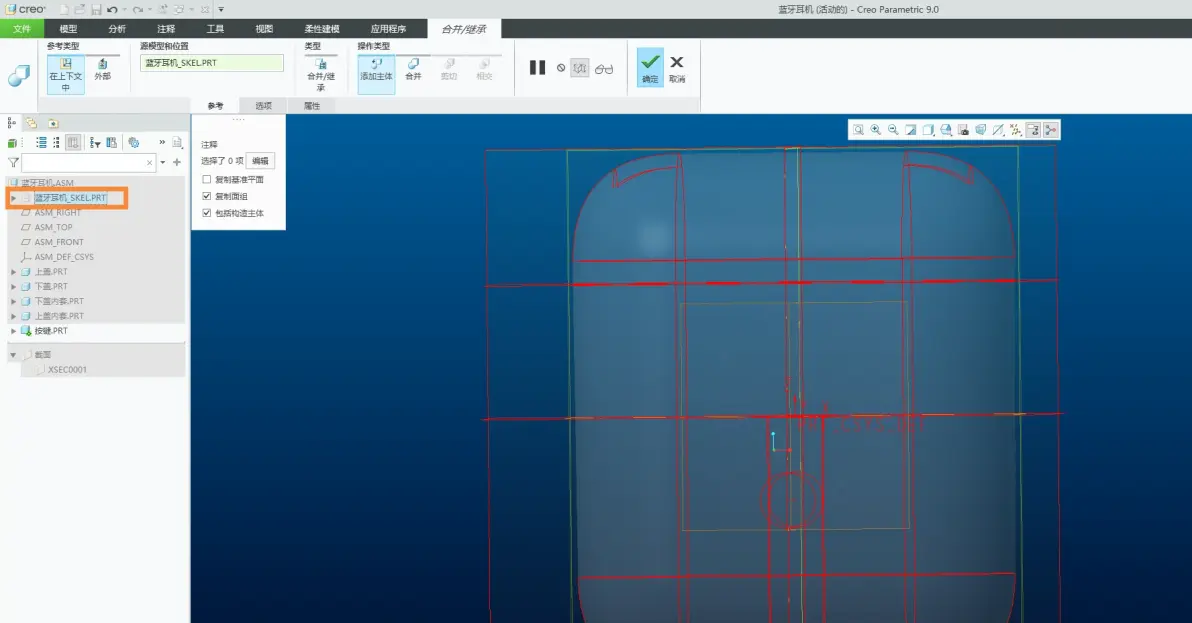

合并继承（复制）-选择主骨架-确定

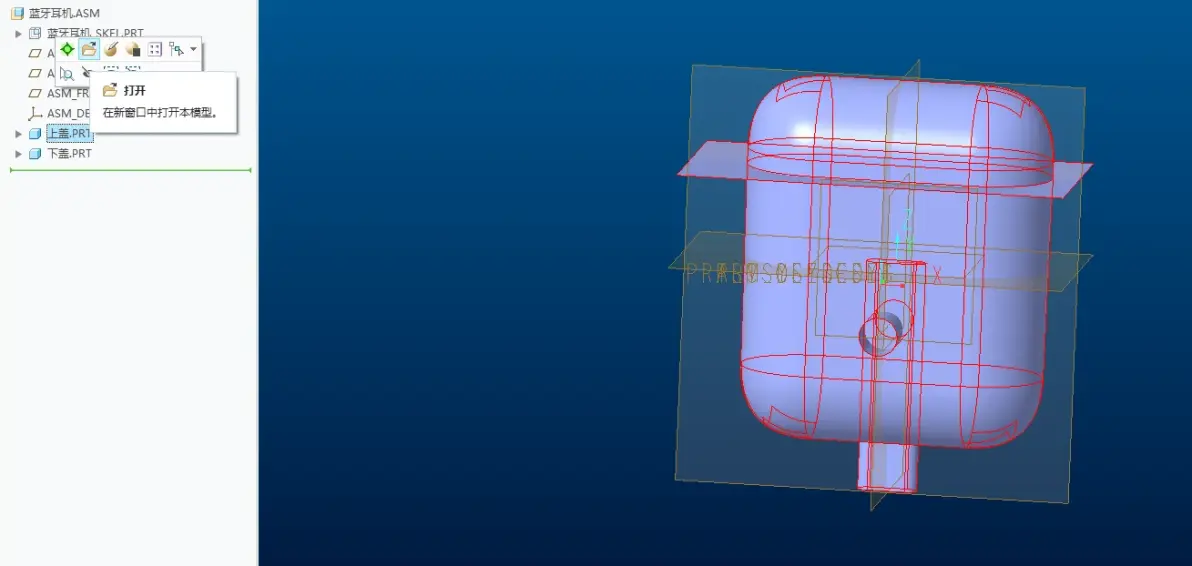

打开单独编辑上盖

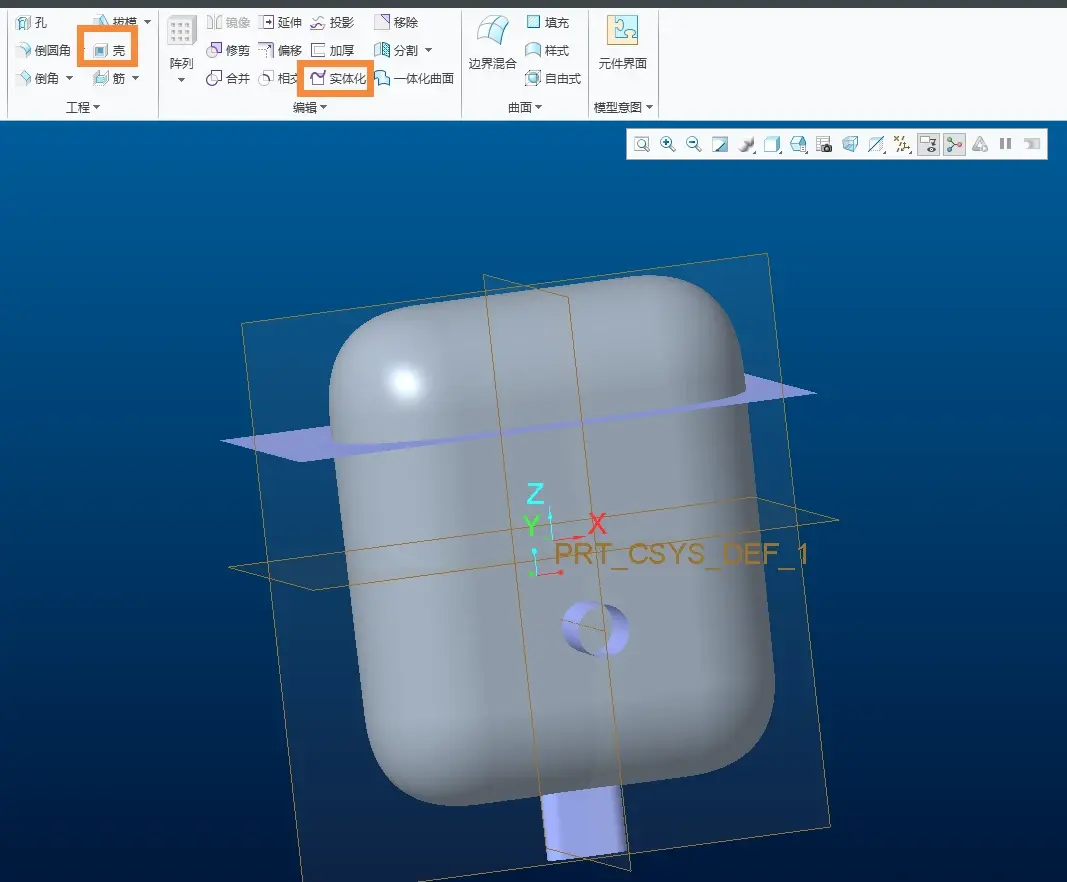

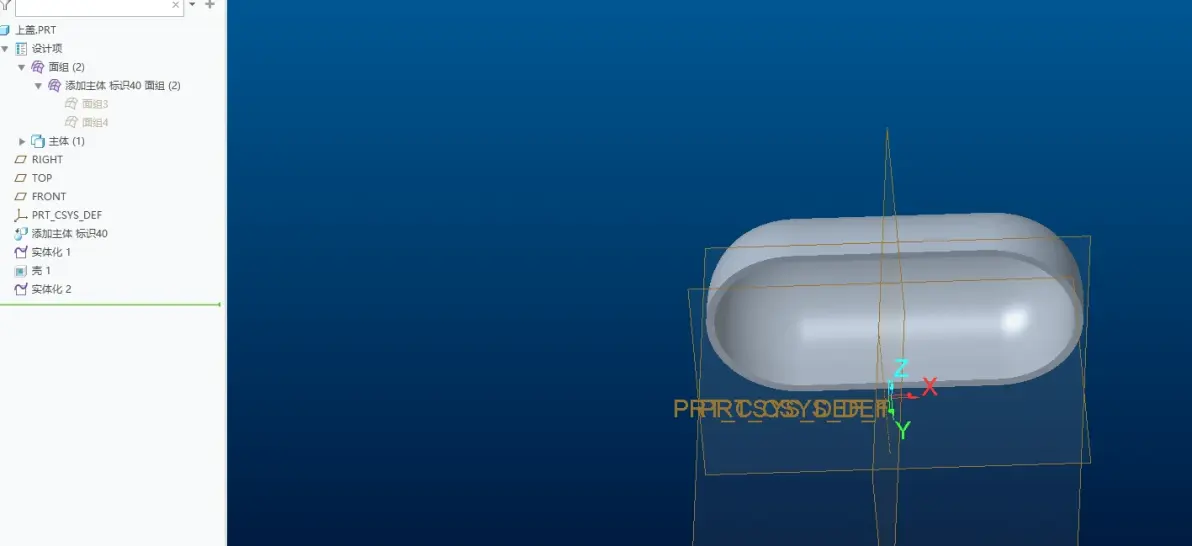

选择盒子-实体化-壳-厚度1

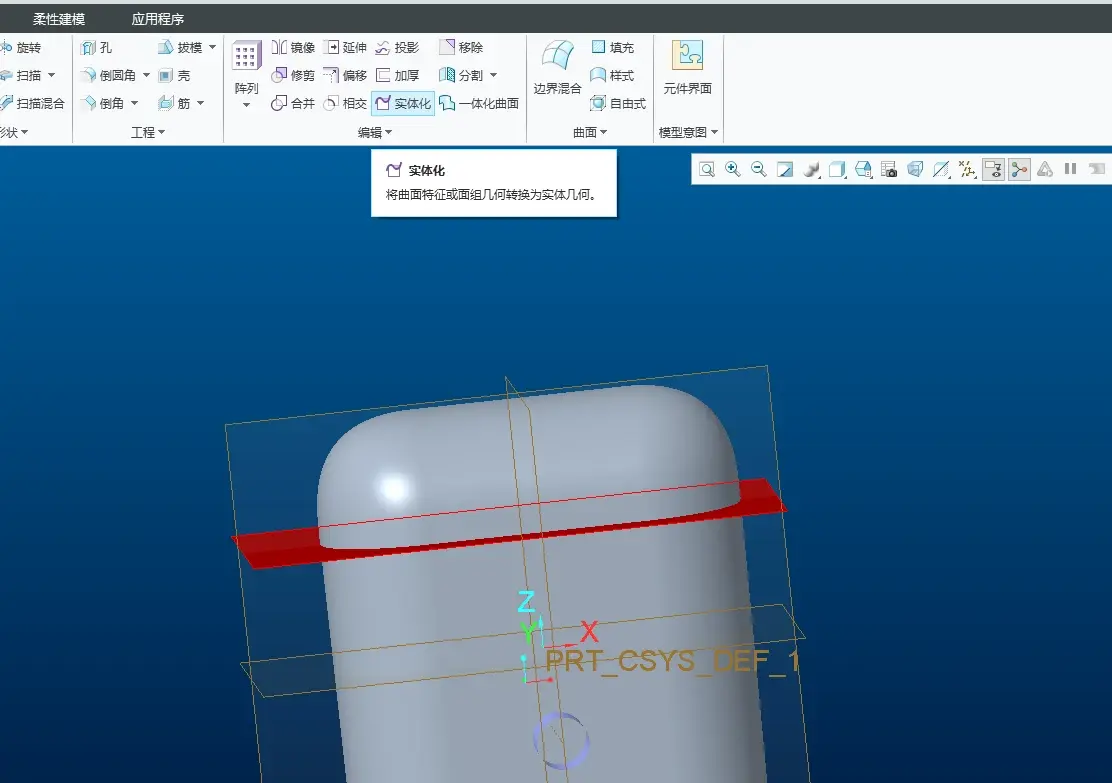

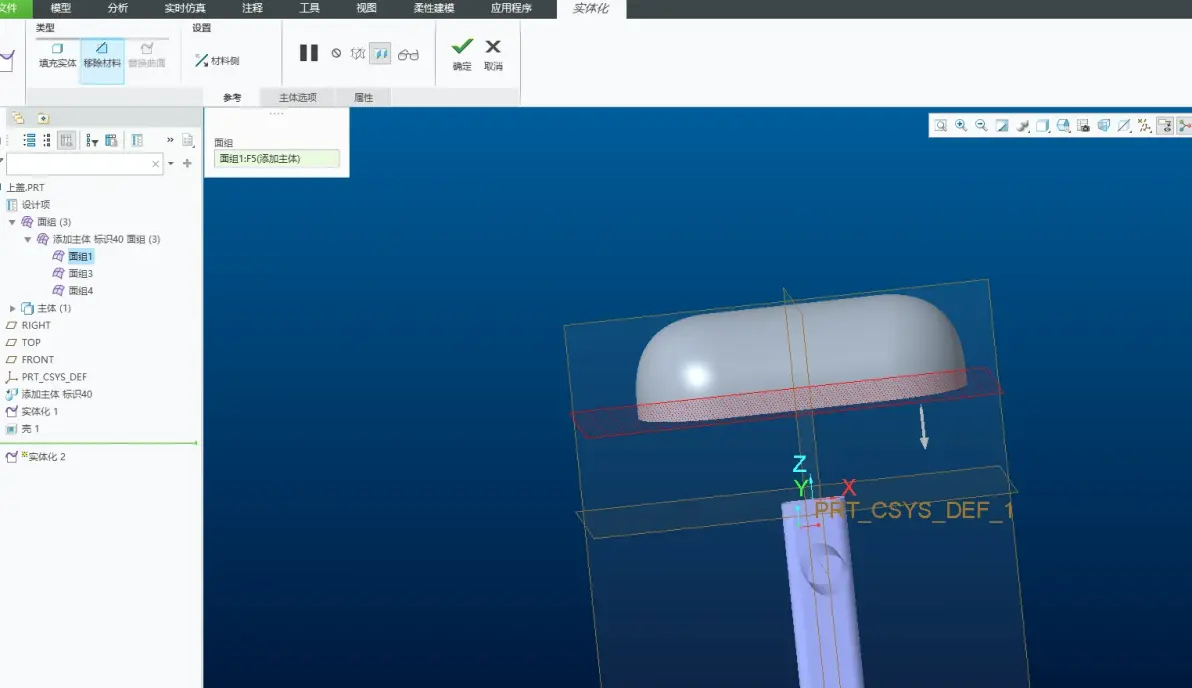

选择分型面-实体化切除不要的部分

隐藏掉多余的面-视图-保存

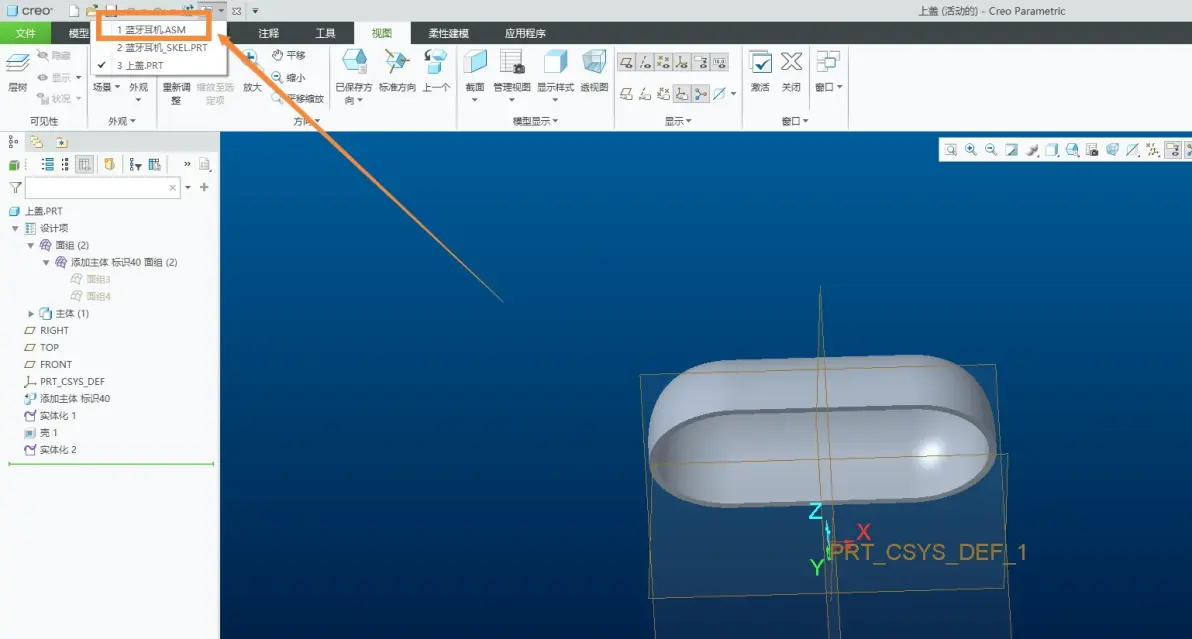

返回装配

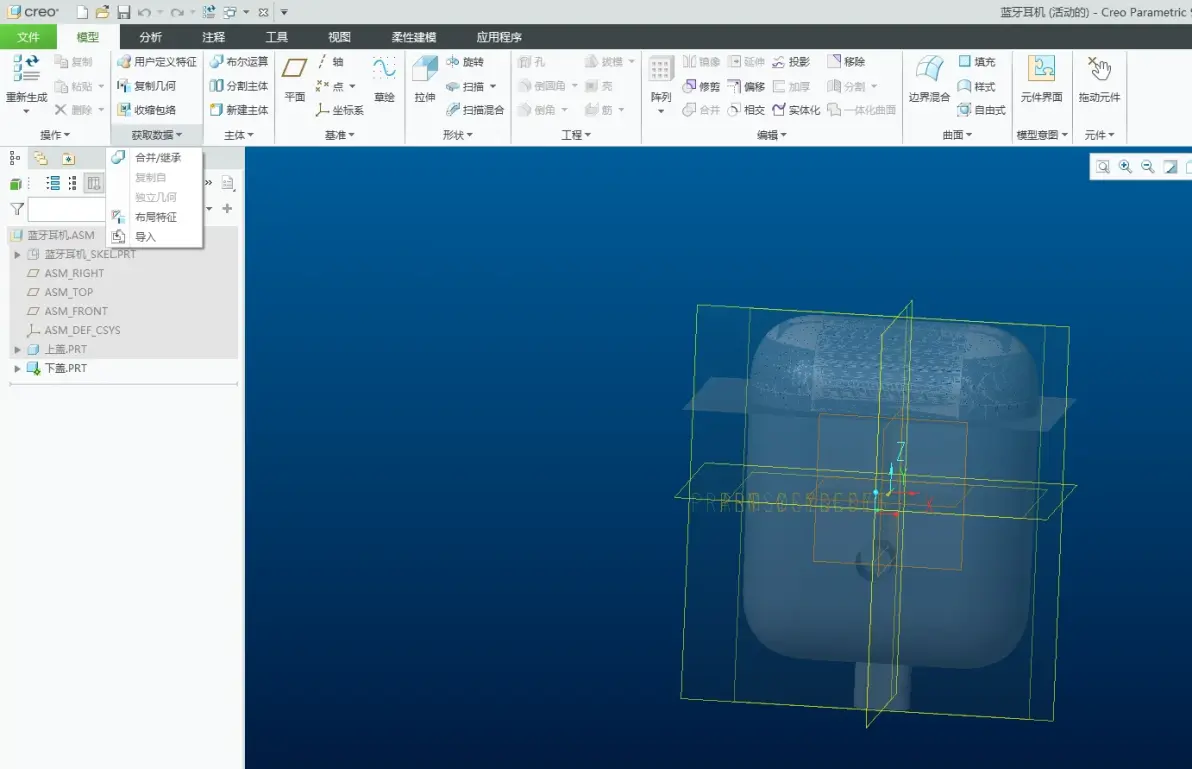

激活下盖-获取数据-合并继承-复制主骨架

打开下盖

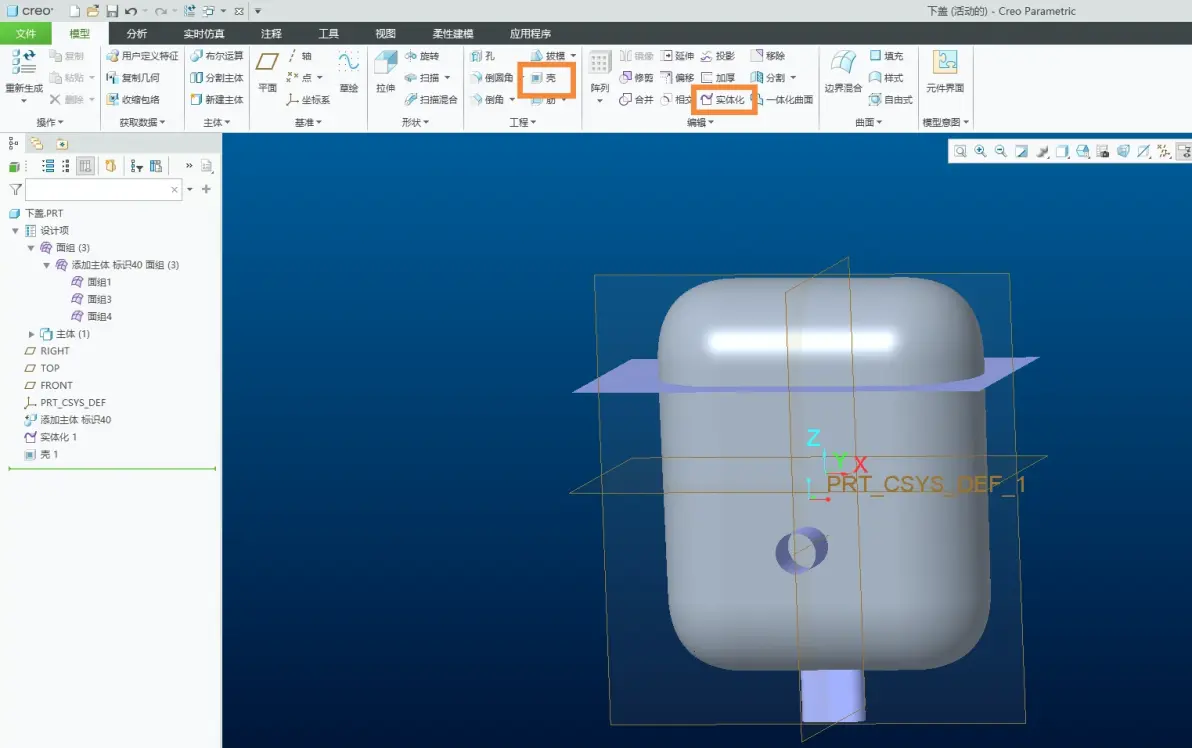

同样实体化-壳-厚度1

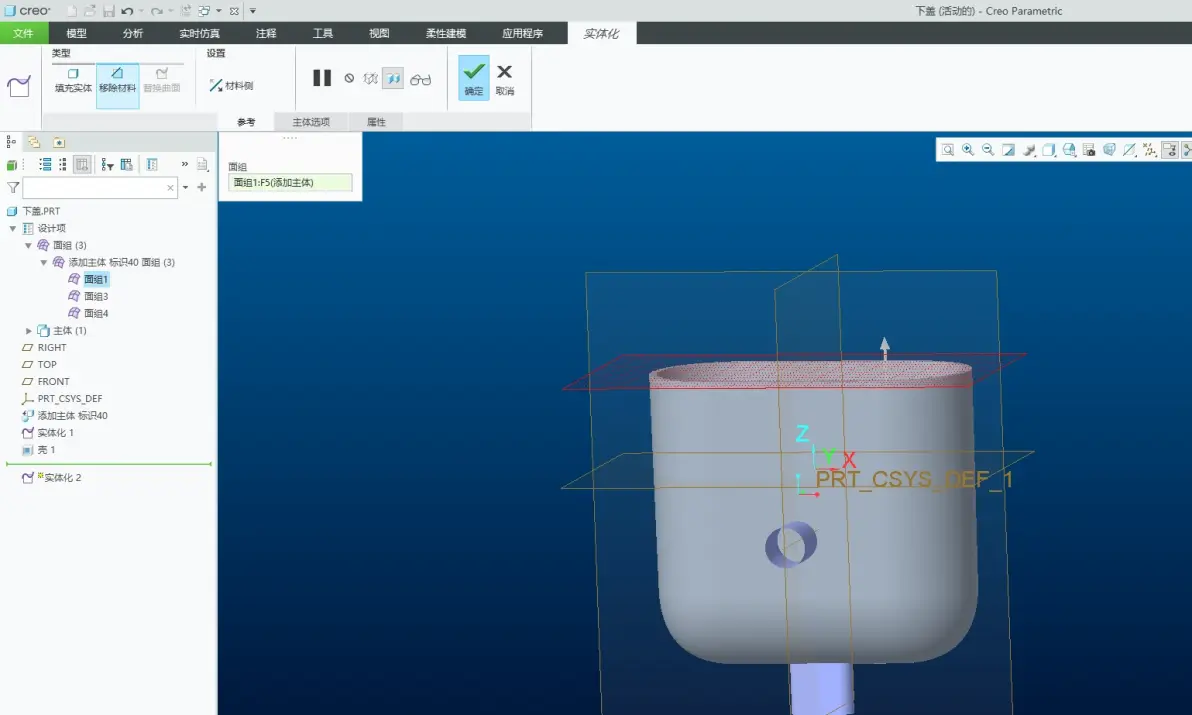

实体化-移除材料-去掉多余的上盖

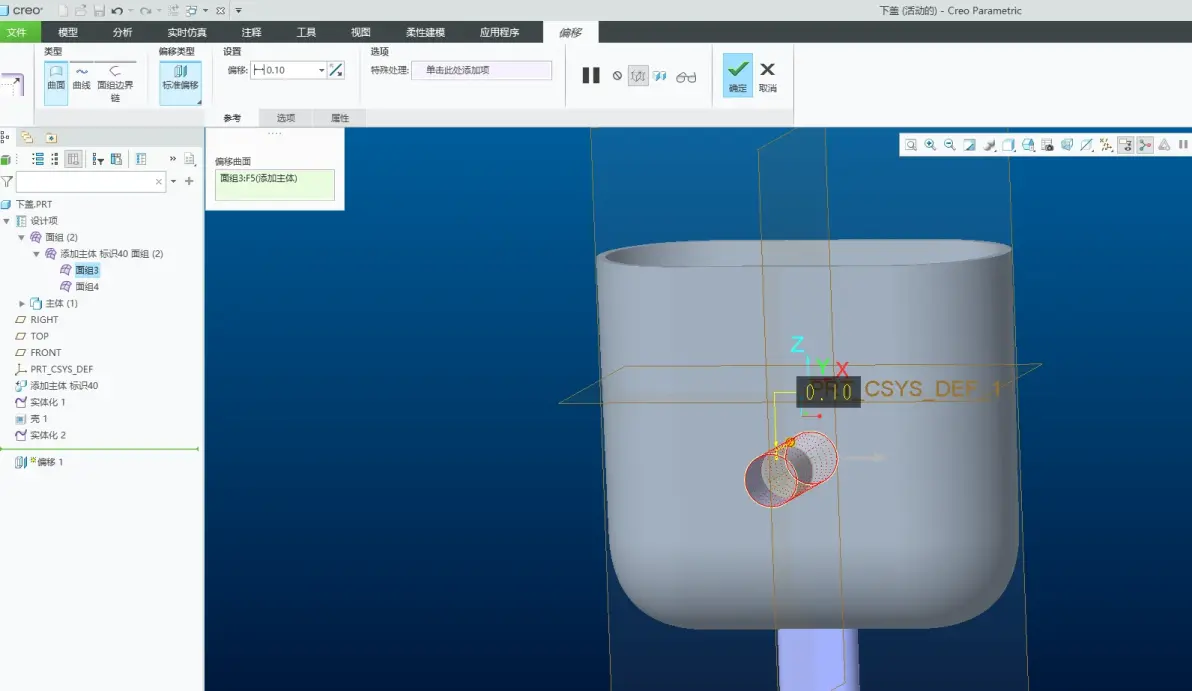

选择按键-偏移0.1（按键为5.6孔位需要预留大一点）

选择偏移出的面-实体化-移除材料

选择Type-C曲面-实体化-移除材料切出充电口

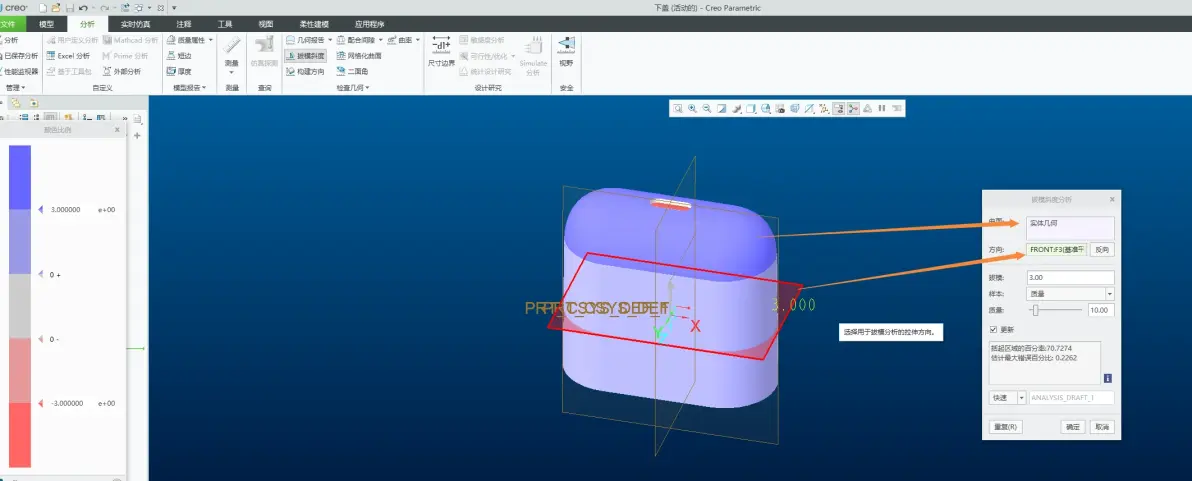

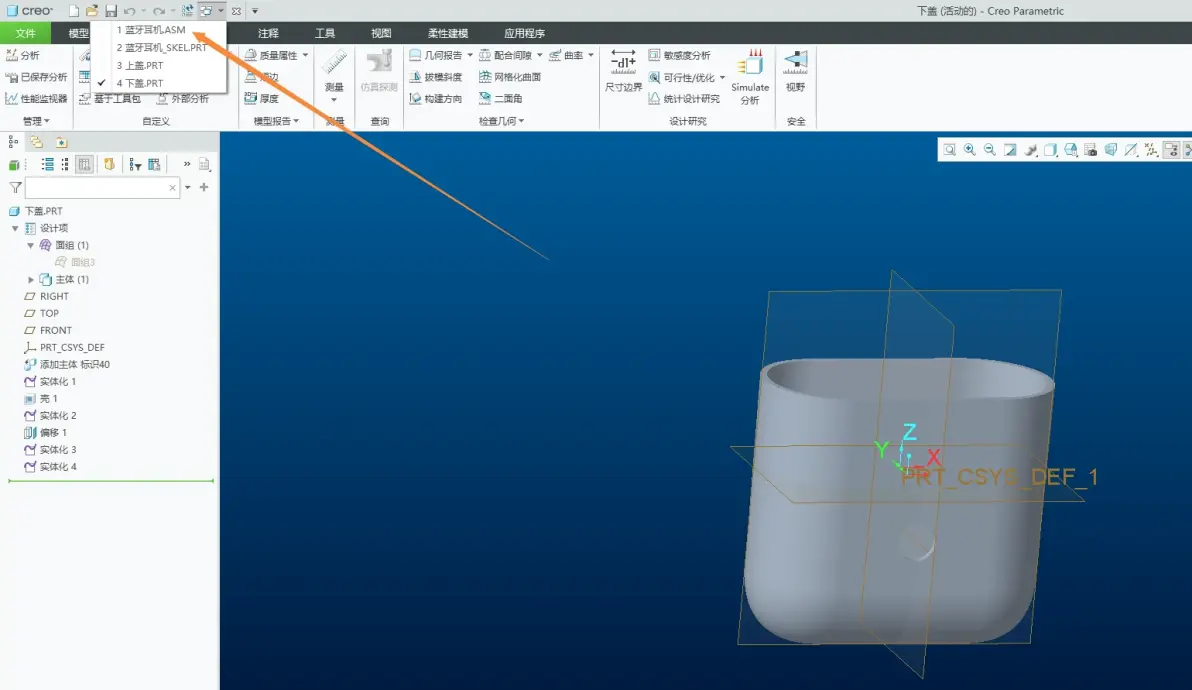

使用分析分析出模是否正常

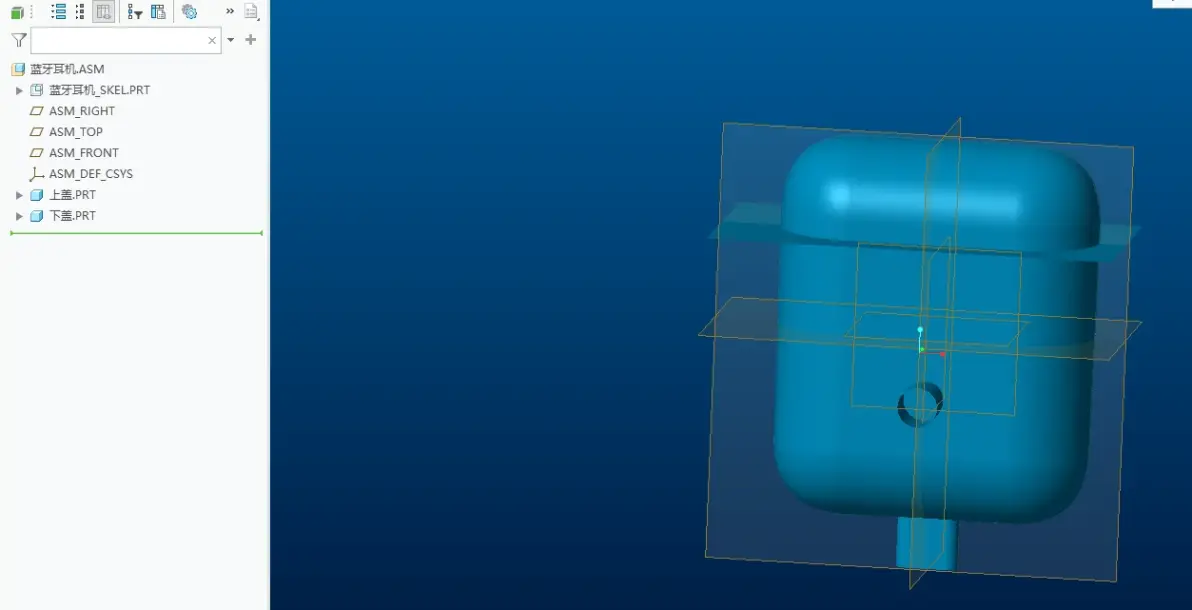

返回装配

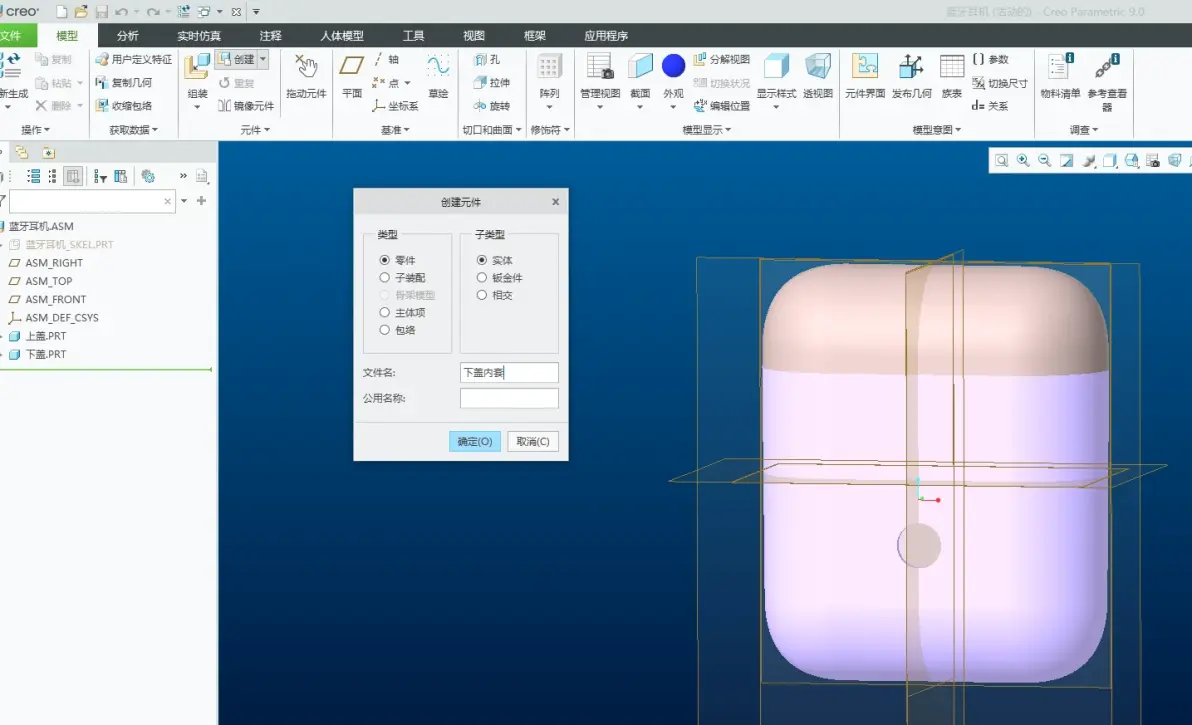

创建下盖内套

激活-合并继承-打开

选择外壳-实体化

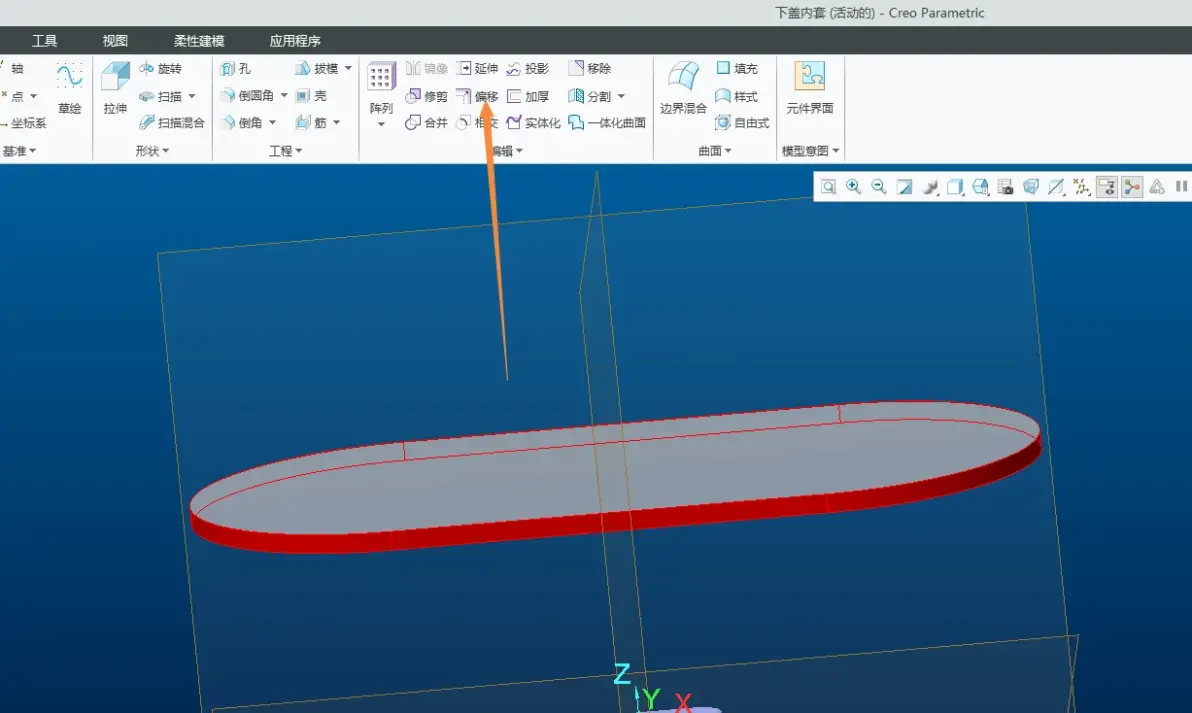

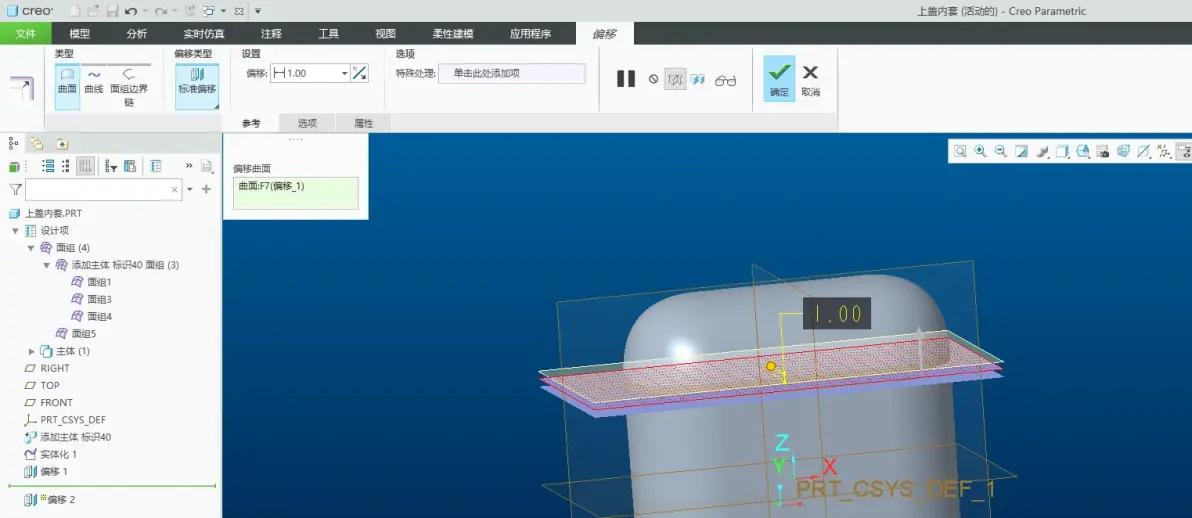

选择分型面-偏移-1

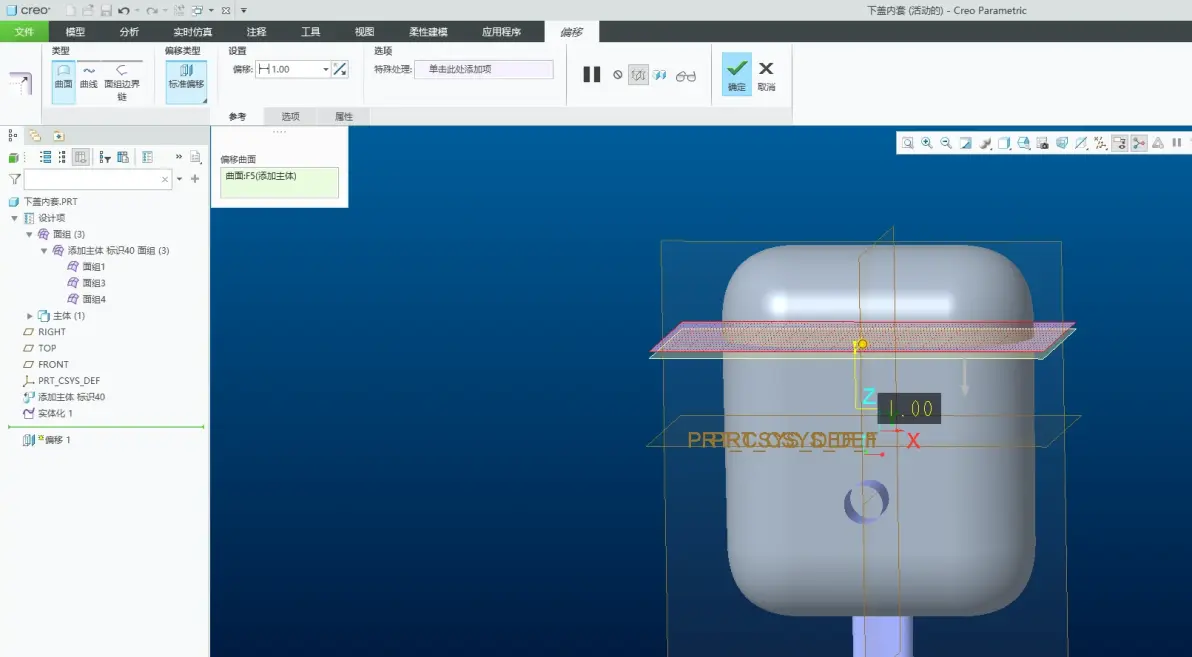

偏移1

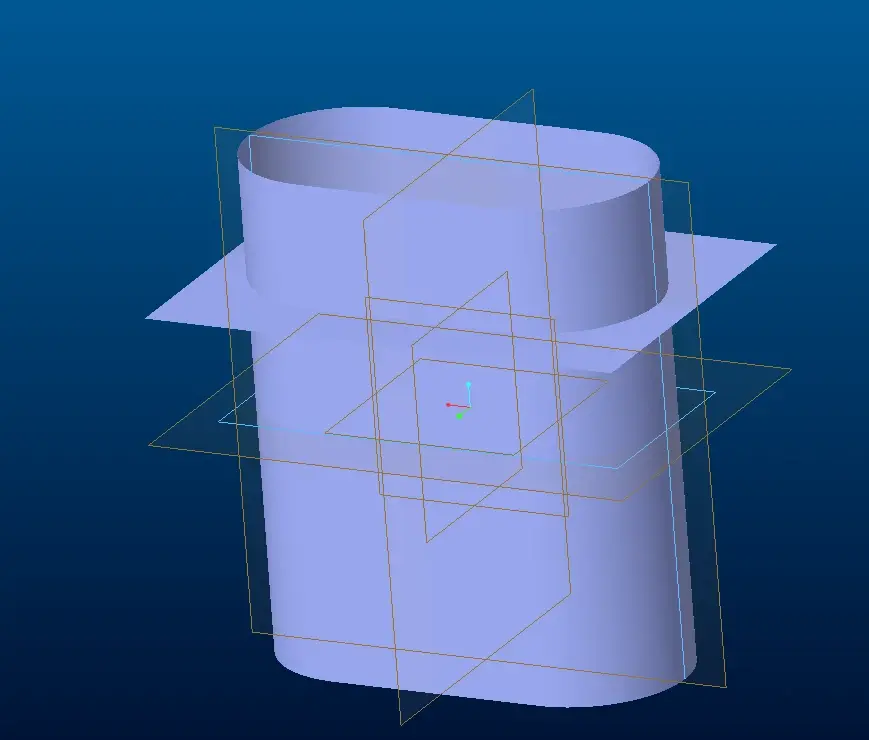

分别实体化切除上下多余部分

按住Ctrl加选一圈面-偏移

减一个壳厚距离再预览0.1 既1+0.1=1.1

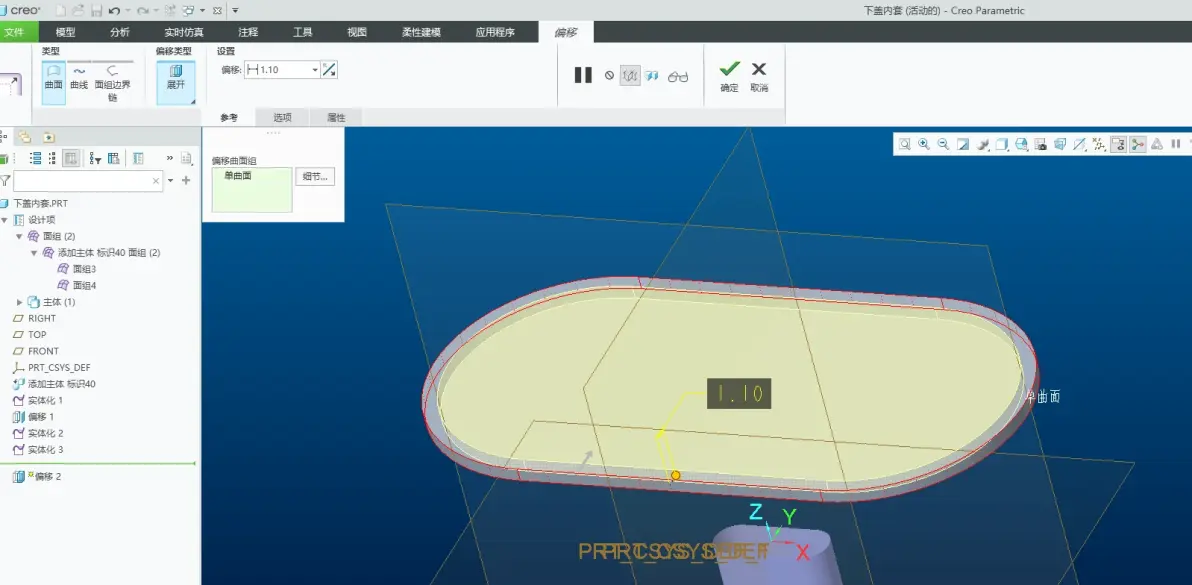

往内偏移1.1

返回装配-截面-平面-看内部

取消激活 关闭截面观察

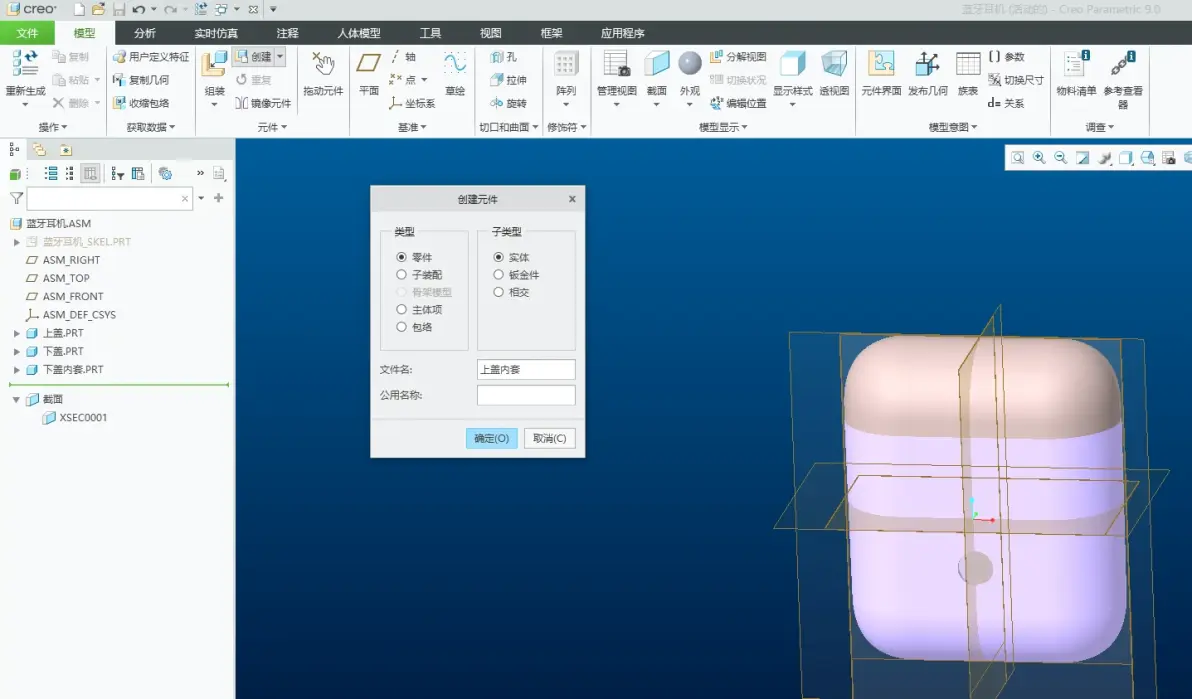

创建上盖内套

激活-合并继承-打开

实体化外壳

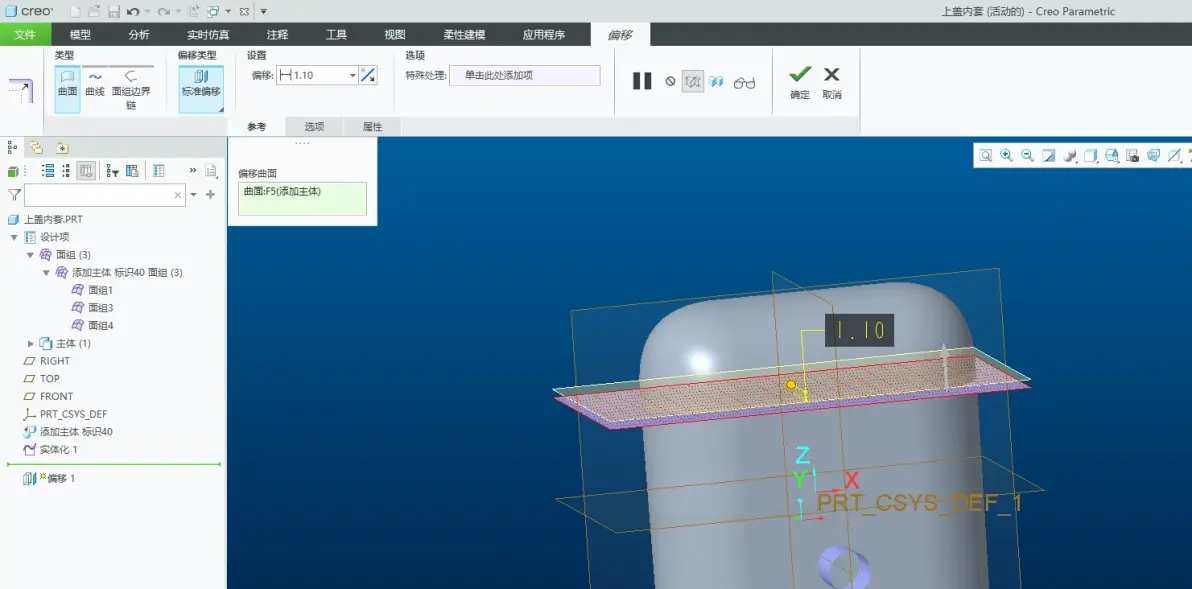

分型线偏移1.1

再偏移1

实体化切除多余部分

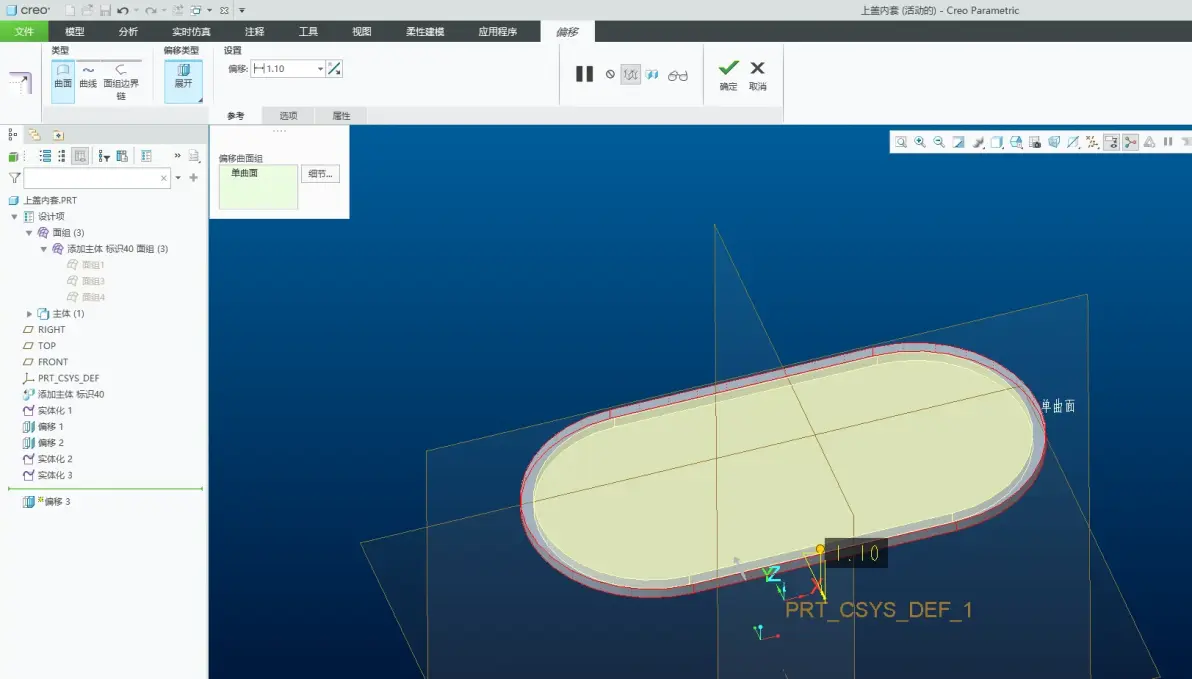

按住ctrl加选一圈面-偏移

往内偏移1.1

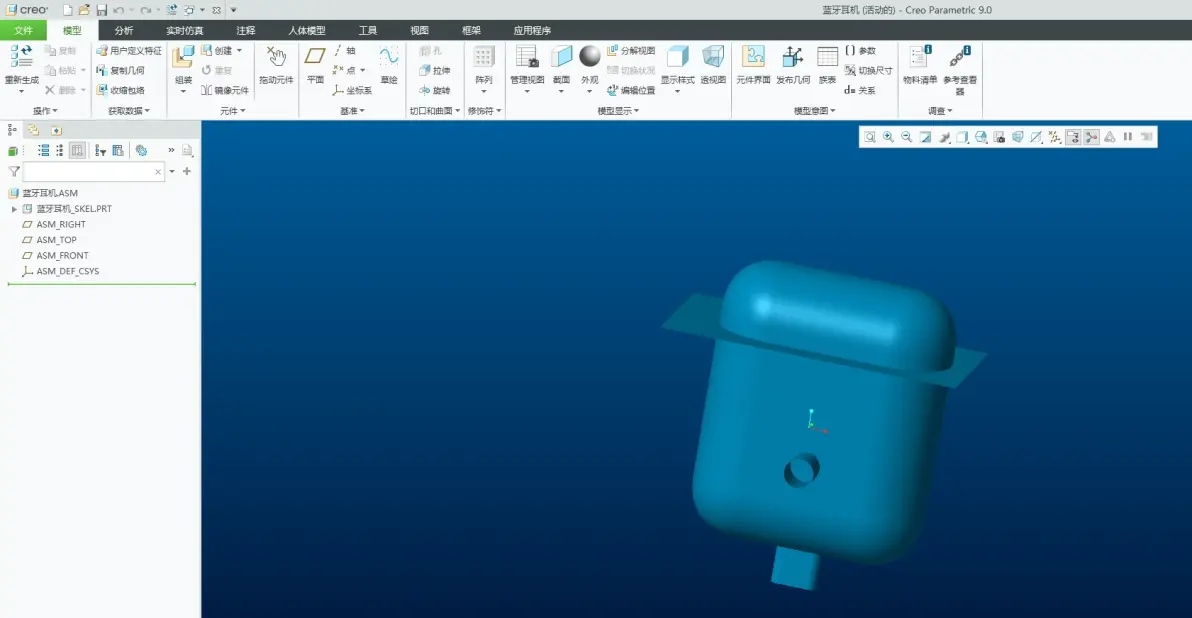

返回装配查看是否正确

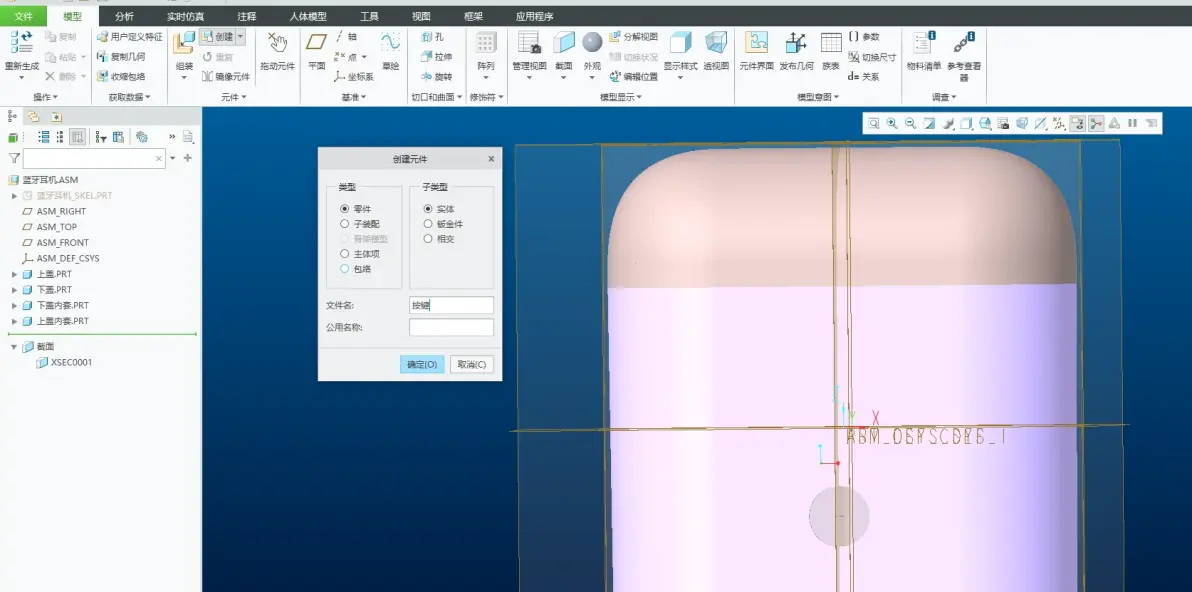

创建-按键-默认-激活-获取数据-合并继承-打开

创建

获取数据

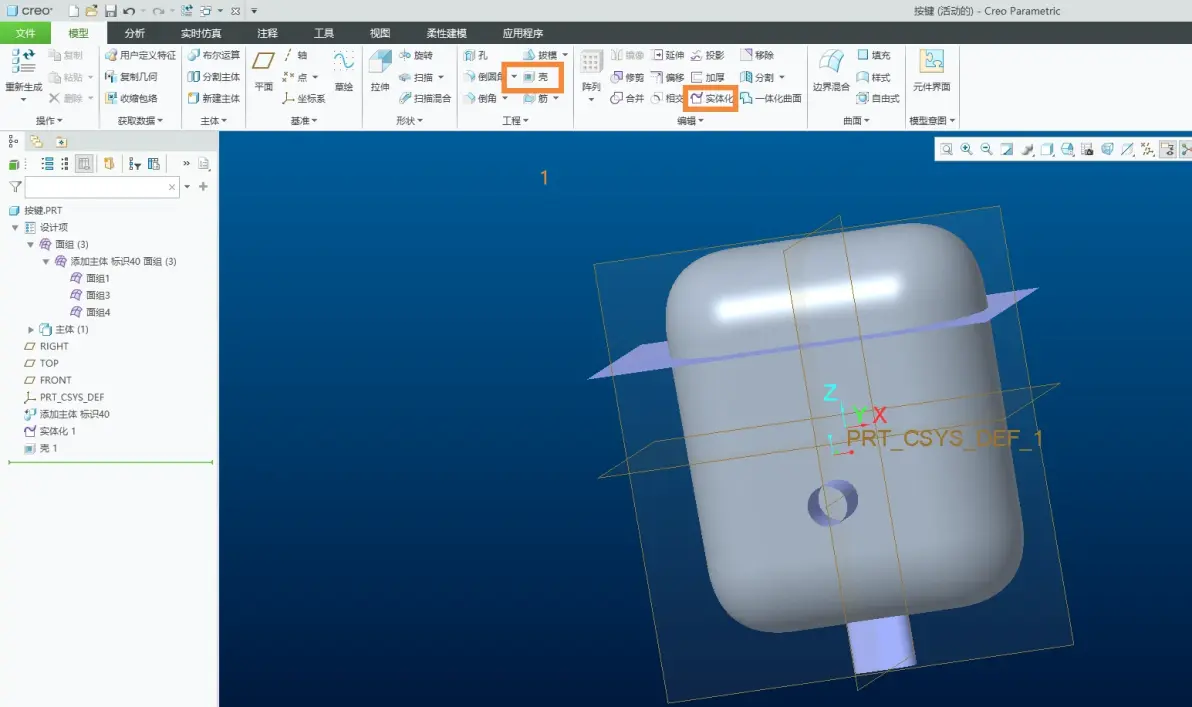

实体化-壳-1

实体化-移除材料-做出按键

返回装配查看

注意：每个视图隐藏的线 面 都要保存状态
