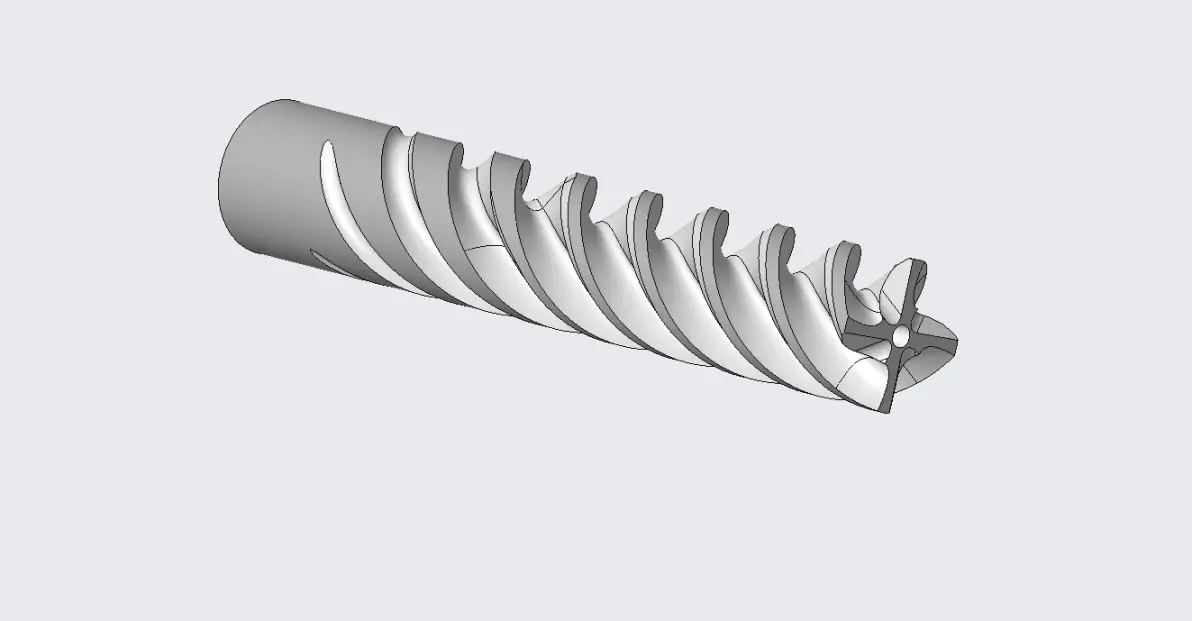

铣刀的画法有很多种，今天换个思路画铣刀。

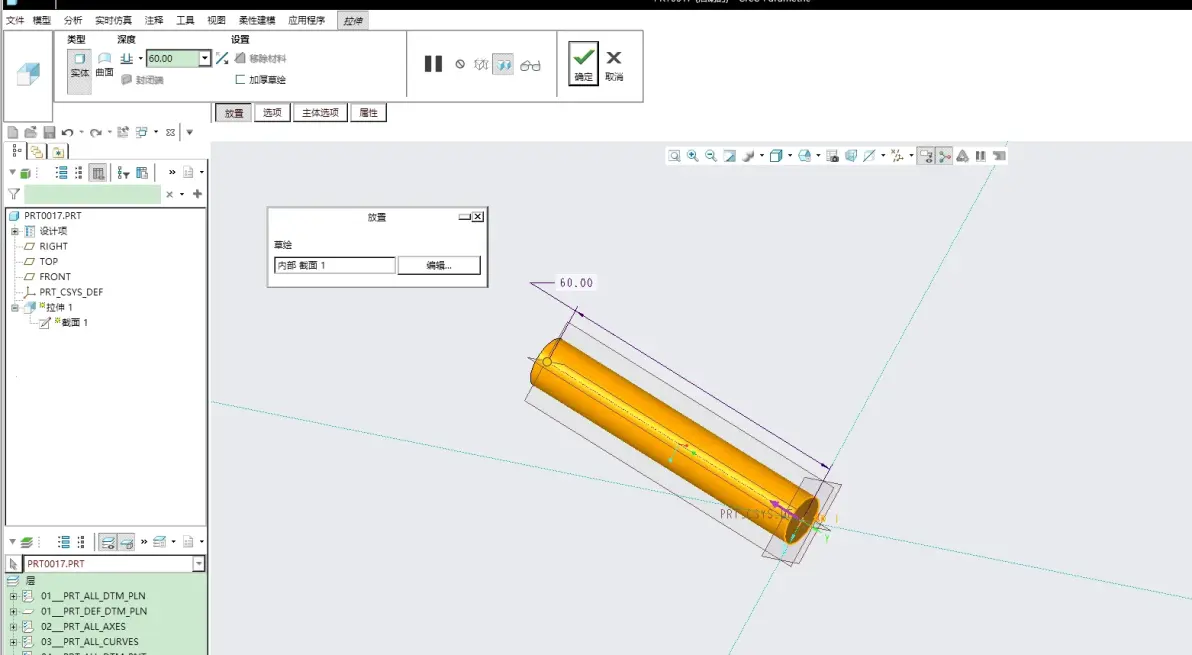

1.模型-拉伸。选择基准面-草绘圆形-打勾确认。

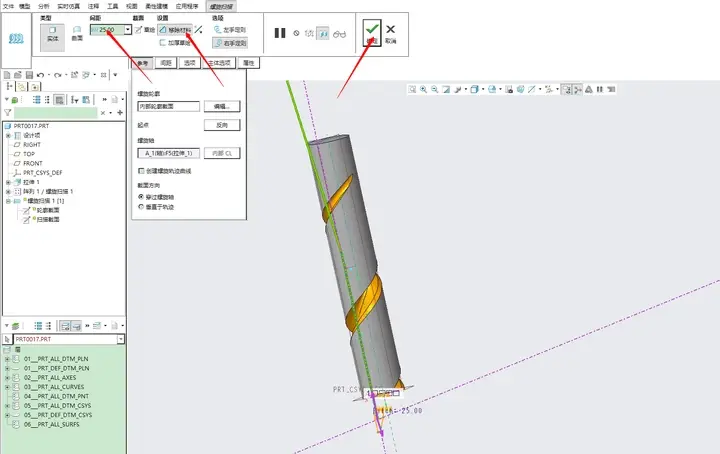

2.模型-螺旋扫描。选择基准面-绘制扫描路径-选择基准轴-打勾完成。

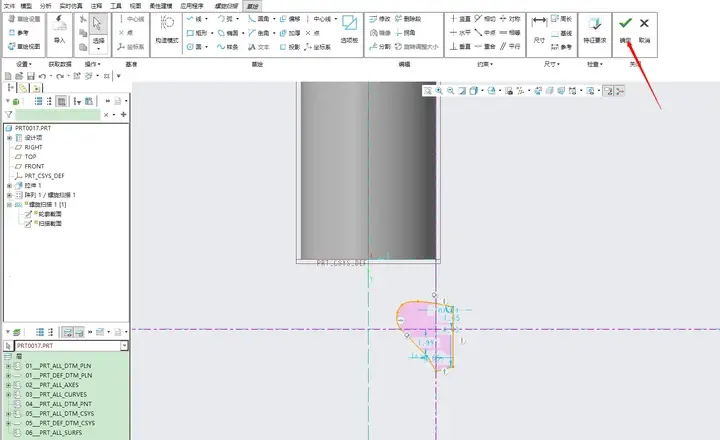

草绘-绘制扫描截面-打勾完成。选择去除材料-打勾完成。

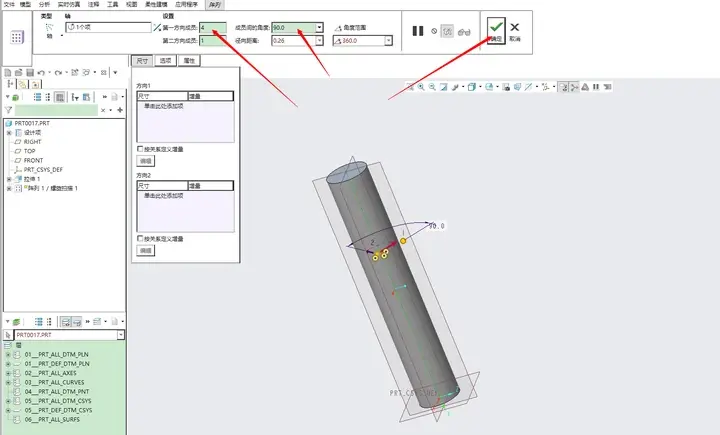

3.模型-阵列。先选择螺旋扫描的特征-选择阵列-轴阵列-选择数量4个角度90度-打勾完成。

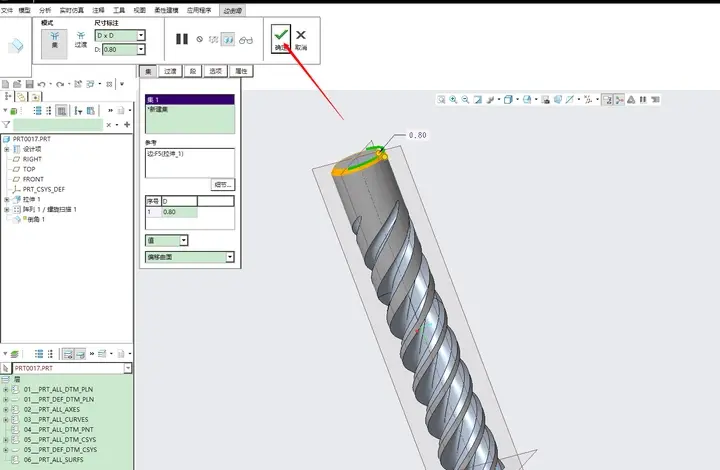

4.模型-倒角。打勾完成。

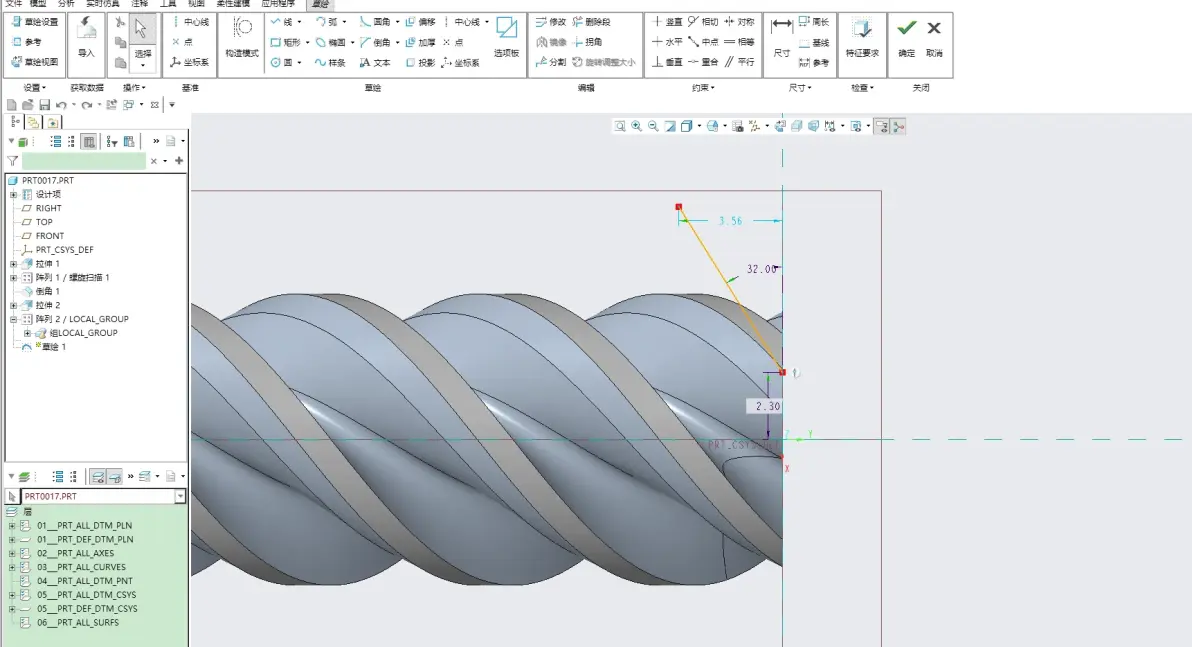

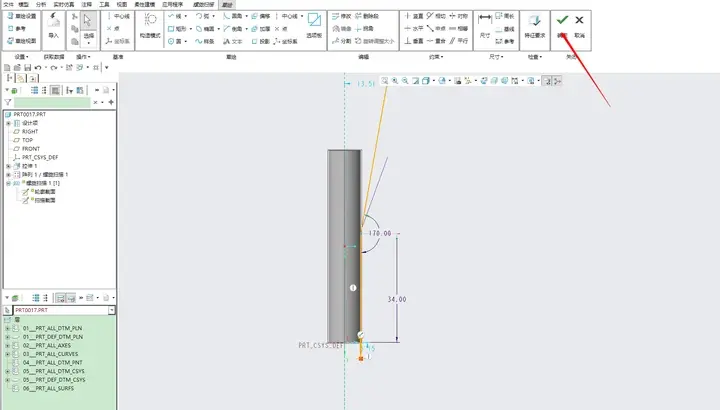

5.模型-草绘。绘制一条直线（扫描刀头刃部分），打勾完成

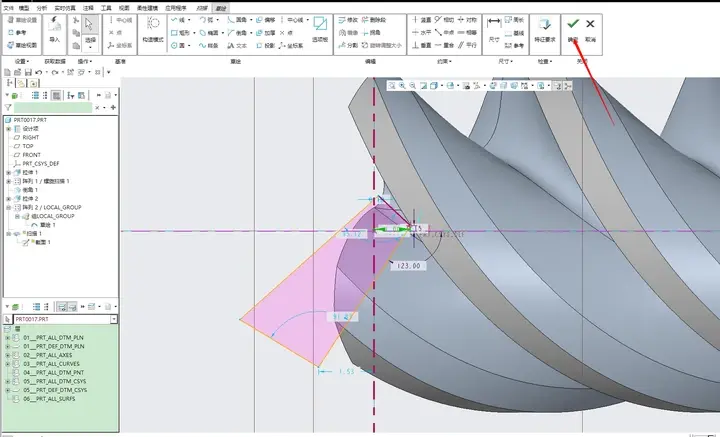

6.模型-扫描。选择前面的直线作为路径-草绘-绘制截面-选择去除材料-打勾完成。

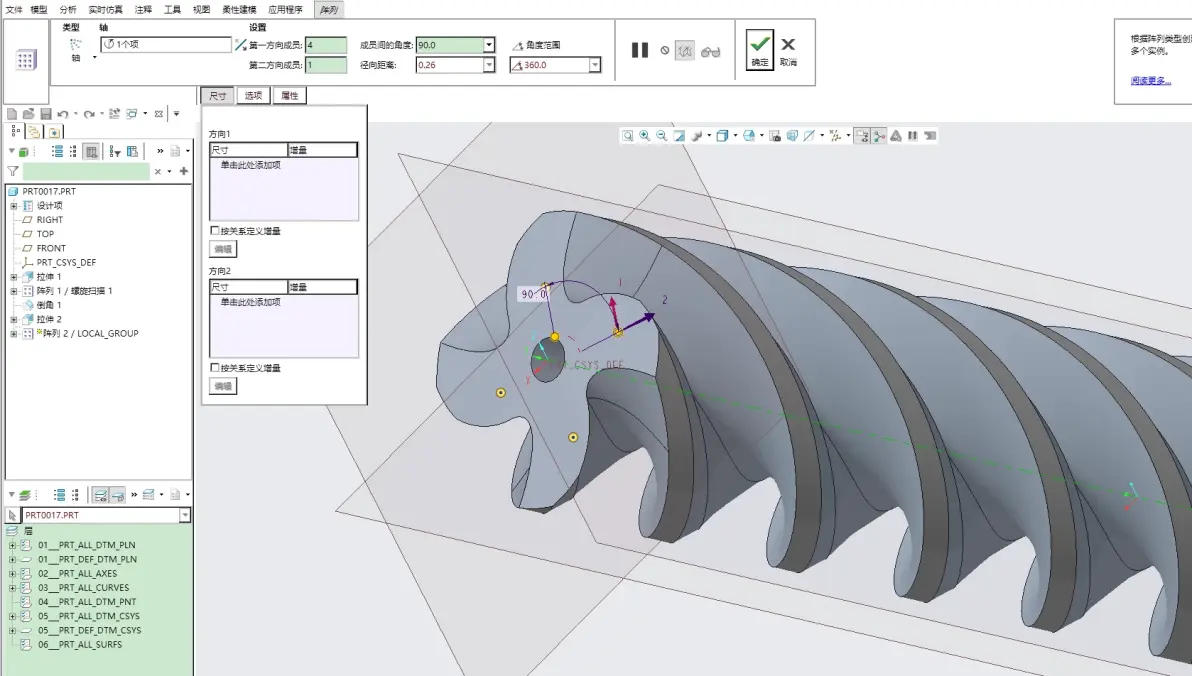

7.同上，选择阵列完成。（先选特征后选阵列命令轴阵列）

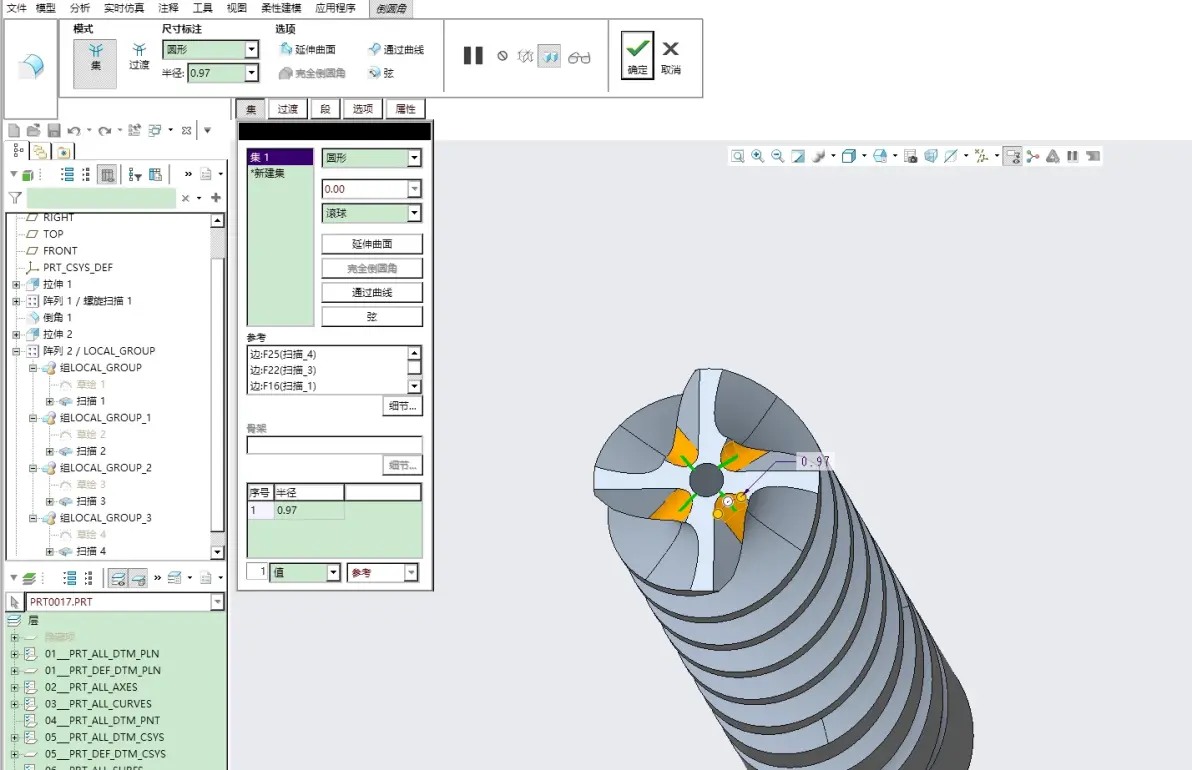

8.模型-倒角。打勾完成。
