仅用SCS文件进行Cadence Spectre仿真：以617为例

有很多同学问我前面专栏的CADENCE仿真的问题，现在给出大家一个示例，首先启动icfb,新建一设计库，比如叫做2020sim,如图所示，注意建立的这个库不要与任何工艺绑定，在617中选择第四项就好。

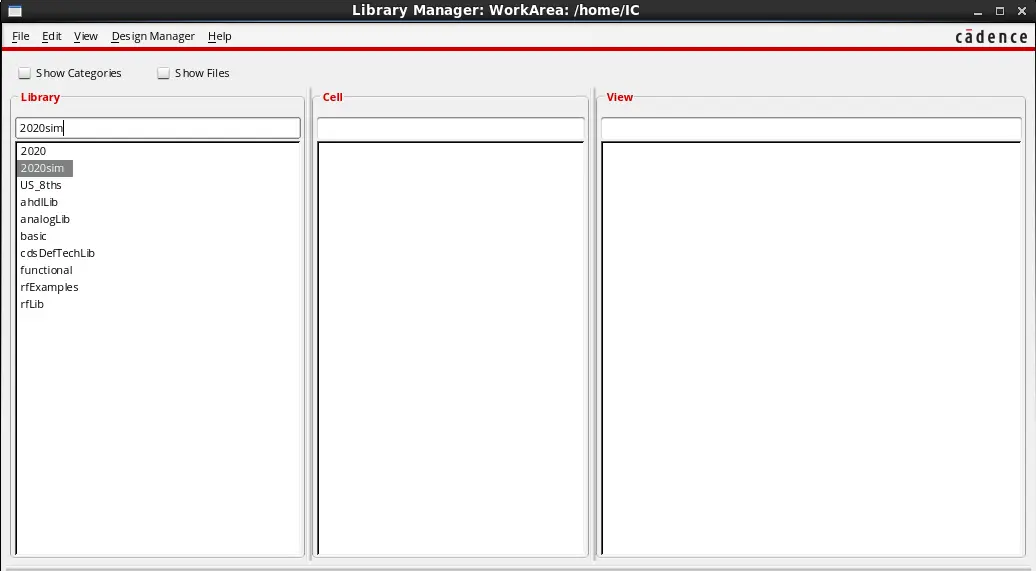

然后，在CIW窗口，选择TOOLS->library manager。弹出如下窗口。

选择刚建立的2020sim，使其处于选中状态，点击manager窗口左上方的file按钮，new->cellview,输入准备设计的电路名。

此时会弹出一个黑色的窗口，这个黑色的底板就是咱们画电路的，开始画电路，比如我设计一个MOS二极管为负载的共源级放大器，快捷键是i，弹出窗口。

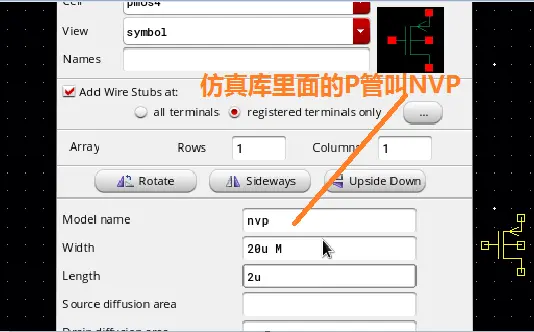

点击browse按钮，在左面栏内选择analoglib，在中间栏内选择n管nmos4,p管选择pmos4，gnd,vdc等器件，搭建电路。注意N管和P管的Model name填写的名字要与仿真库的定义一致。

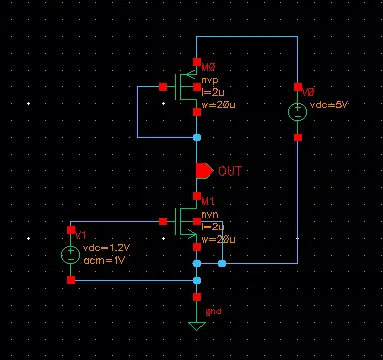

画出电路如下，注意提供电源的VDC设置是直流电压为5V,别的不用设，而M1管栅输入的那个VDC，因为我要做交流仿真，因此，我设他的直流电压值为1.2V，也就是M1管的直流偏置值，同时还要设交流电压的幅值为1V。

好，开始用咱们在百度网盘里面给的那个scs文件进行仿真，首先把scs文件拷贝到你的linux中，最好拷到你的设计库文件夹里面，那样好找。

点击原理图窗口左上方的launch->ADE L,在弹出的ADE L窗口中点击Set up->Model libraries,在弹出的设置窗口中双击 Click here to add model file,这时后面会出现省略号，点击省略号。选择你拷贝进来的仿真库SCS文件。这时候你会发现多了一行前面带对号的默认选项，后面还有空白栏，点击并输入tt，好点击应用并关闭窗口。

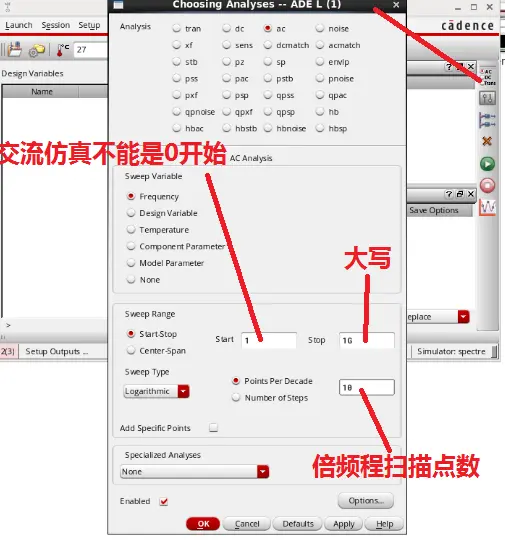

回到ADE L窗口，点击choose analyses按钮。

设置要监测的节点，点击Setting outputs按钮。

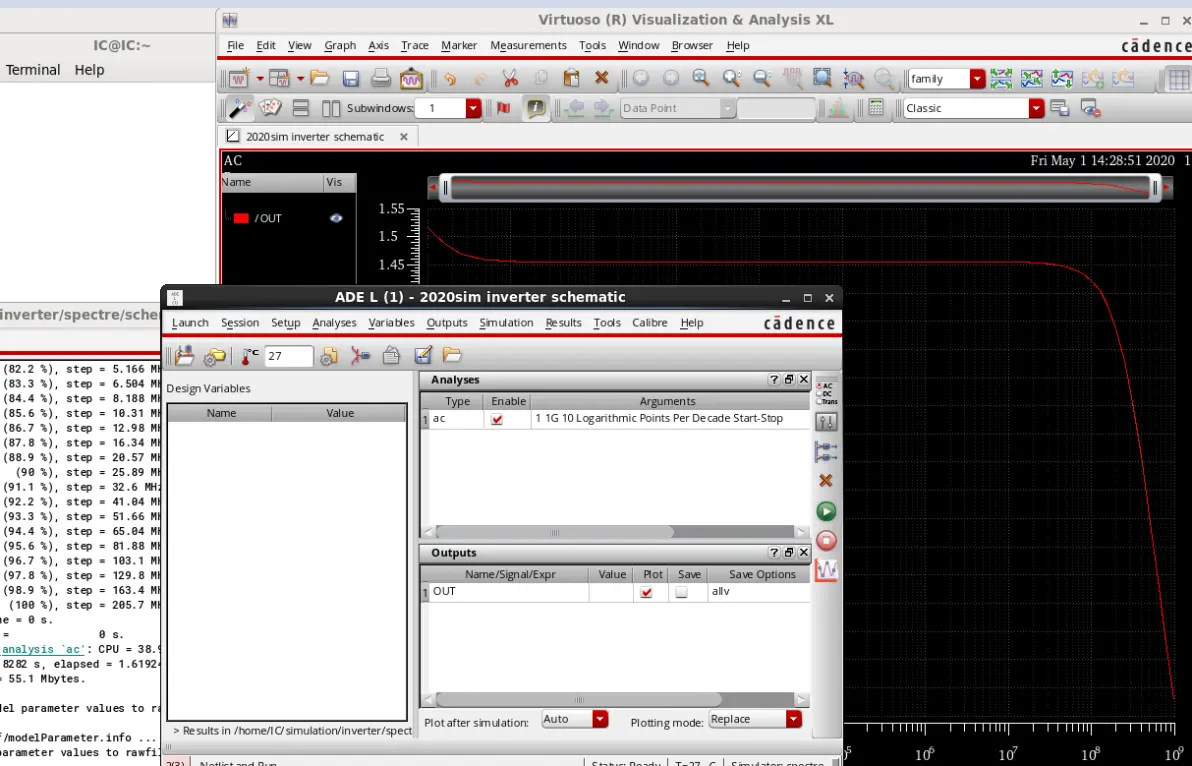

点完之后和仿真结果如下所示，剩下的功能大家挖掘吧，按照我这个思路大家就可以在CADENCE 仅适用单独的scs文件进行仿真了。
