FPM搜索不到Cadence安装路径报错的原因分析与环境变量修复方法

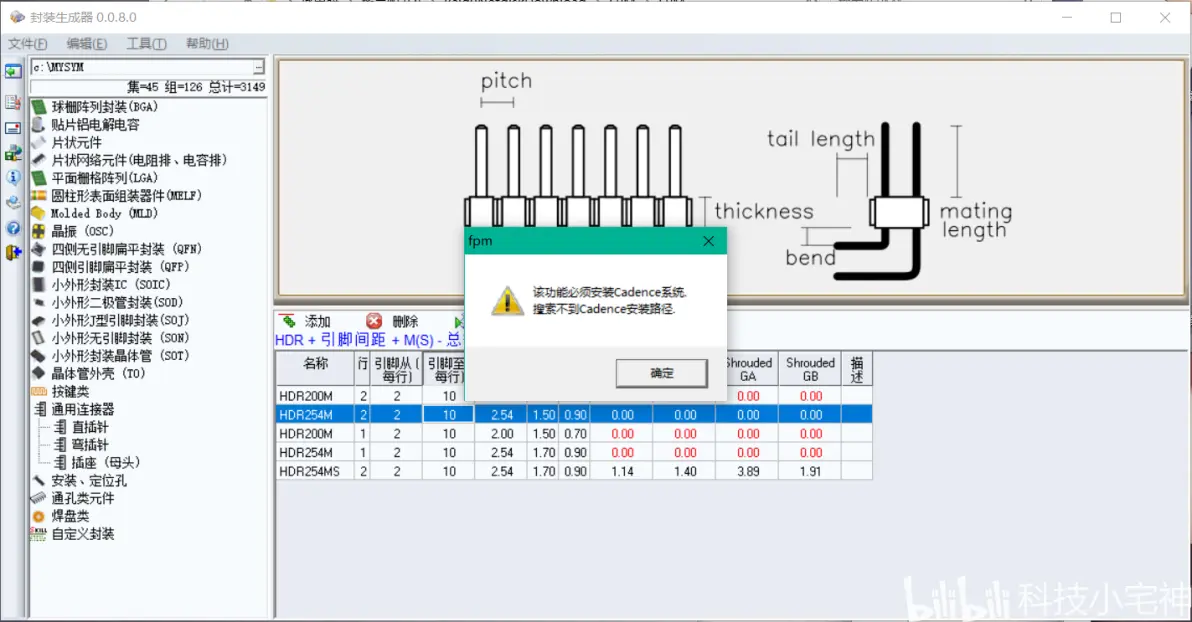

同事说FPM打不开Allegro，报“搜索不到Cadence安装路径”，远程连过去一看环境变量里CDSROOT是空的，装Cadence的时候估计跳过了环境变量配置那一步，或者后来装别的版本的时候被覆盖掉了。FPM自己不会去猜Cadence装在哪，它启动的时候读系统环境变量里的CDSROOT，这个变量指向Cadence的安装根目录，CDSROOT不对或者没有，FPM就找不到Allegro的执行文件，自然报路径搜索失败。

FPM启动时按顺序做三件事，读CDSROOT找到Cadence安装根目录，读CDS_LIC_FILE找到许可证文件确认授权有效，读PATH里拼接的各个工具路径找到allegro.exe。这三步任何一步断了都会报路径搜索失败，但报错信息只有一句“搜索不到Cadence安装路径”，不会告诉你是哪个变量的问题。所以排查的时候三个变量都要看，不能只改CDSROOT。

环境变量清单存一份，CDSROOT的值是Cadence安装根目录，比如D:\Cadence\Cadence_SPB_17.2-2016，注意这个路径跟安装时选的那个路径可能不一样，Cadence安装程序有时候会多建一层目录，装完之后在安装盘下面找一下，哪一层下面有tools文件夹哪一层就是CDSROOT。CDS_LIC_FILE指向LicenseManager目录下的license.dat，CDS_LIC_ONLY设成1，CHDL_LIB_INST_DIR和CONCEPT_INST_DIR跟CDSROOT的值一样，HOME指向SPB_Data目录，这个目录下面会有pcbenv文件夹，FPM加载菜单和skill脚本全靠HOME路径下的env文件。

PATH变量要把Cadence的工具目录加进去，FPM调用allegro.exe的时候就是在PATH里找的。追加的内容是%CDSROOT%\openaccess\bin\win32\opt;%CDSROOT%\tools\capture;%CDSROOT%\tools\pspice;%CDSROOT%\tools\specctra\bin;%CDSROOT%\tools\fet\bin;%CDSROOT%\tools\libutil\bin;%CDSROOT%\tools\bin;%CDSROOT%\tools\pcb\bin这一串，直接用%CDSROOT%引用，不要写绝对路径，以后换Cadence版本的时候只要改CDSROOT一个变量，PATH里的路径全跟着更新。有人PATH里写的是绝对路径，从17.2换到17.4的时候忘了改，FPM调的还是17.2的allegro.exe，版本对不上直接报错。

OA_PLUGIN_PATH也要加，值指向%CDSROOT%\share\oaPlugIns，FPM加载某些插件的时候用这个路径。Sigrity_EDA_DIR如果装了Sigrity模块的话指向跟CDSROOT一样的路径，没装就不用加。环境变量改完要重启FPM，CMD窗口也关掉重新开，环境变量在进程启动的时候读一次，改完不重启不生效。

改完还报错的话，右键FPM的快捷方式选“以管理员身份运行”，FPM写env文件和调allegro的时候需要权限，普通用户权限下有些操作被系统拦了但不报权限错误，就报找不到路径。FPM安装目录不要放在C:\Program Files下面，Program Files有UAC保护，FPM往里写文件会被重定向到VirtualStore，路径就乱了，装到D:\FPM或者C:\FPM这种根目录下面没权限问题。

验证方法，在CMD里敲echo %CDSROOT%，显示出来的路径跟Cadence实际安装路径对一下，对不上就是变量设错了。再敲%CDSROOT%\tools\bin\allegro.exe -version，能弹出版本号说明CDSROOT和PATH都是通的。然后开FPM，点Allegro按钮，如果Allegro能启动并且里面自动加载了封装，说明环境变量全对了。如果Allegro启动了但封装是空的，那是HOME路径下的env文件里库路径没配，跟环境变量是两回事，pcbenv目录下的env文件里要加padpath和psmpath指向FPM的封装输出目录。

D:\Cadence\env_backup\下面把当前的环境变量导出一份，用set > env_backup.txt在CMD里导出，重装Cadence或者换版本的时候对着改。那个CDSROOT的路径我是从安装目录下直接复制过来的，具体装的是SPB_17.2-2016还是SPB_17.4还得再确认一下，路径里好像有……
