Allegro导入网表报SPMHNI-184/195/191错误的原因分析与修复记录

导入网表时报下列错误

#1   ERROR(SPMHNI-191): Device/Symbol check error detected.

ERROR(SPMHNI-195): Symbol 'xxxx&#​39; for device 'xxxx&#​39; is missing pin '2&#​39;.

查看网表文件pstchip.dat发现元器件中存在"NC_PINS='(0)&#​39;;"一行。

 body

   PART_NAME='MARK&#​39;;

   JEDEC_TYPE='MARK-BAD&#​39;;

   VALUE='BAD-MARK[NC]&#​39;;

   NC_PINS='(0)&#​39;;

 end_body;

解决方法：

检查元器件在建立的时候属性是否含有NC属性。

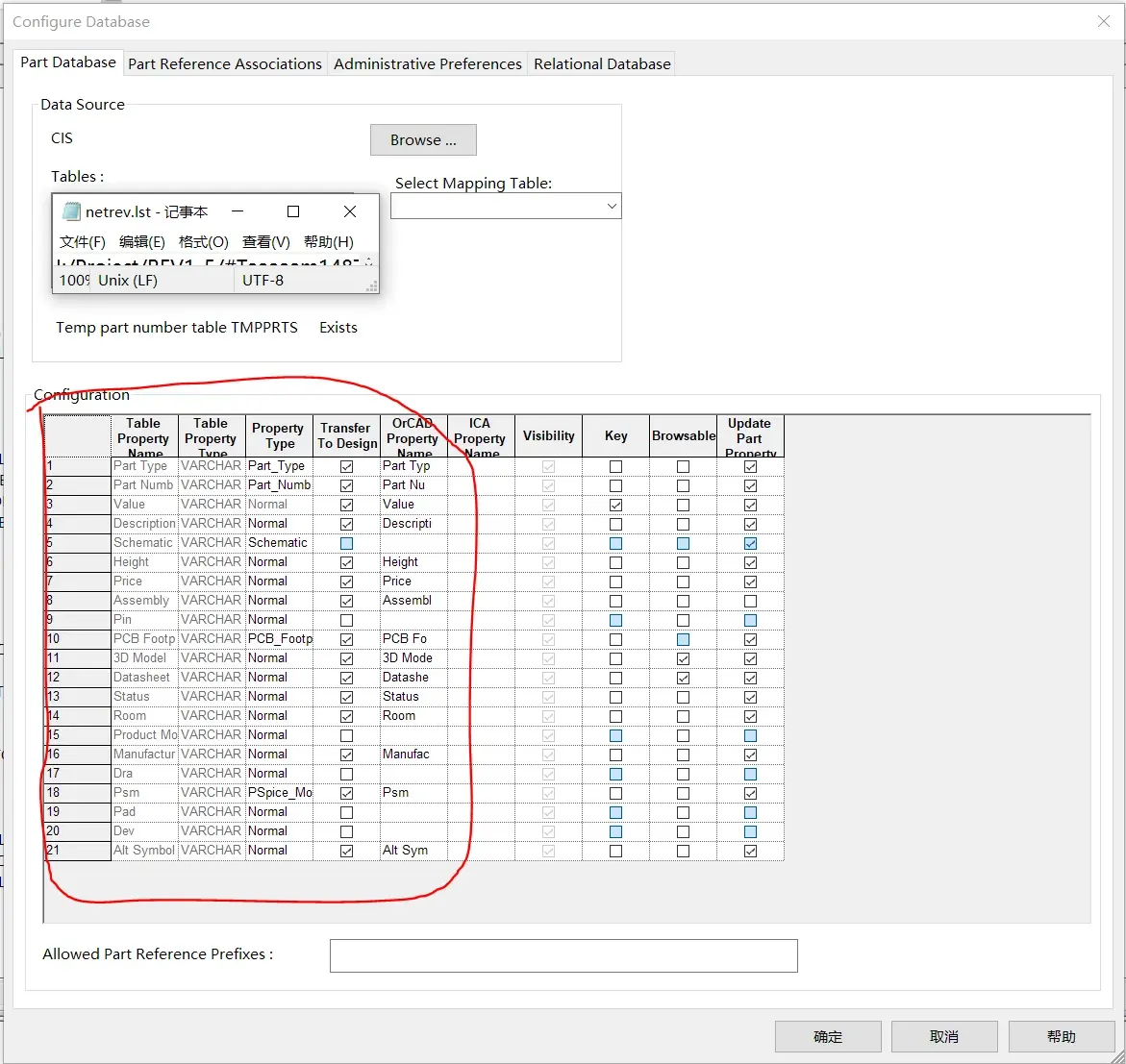

检查下"Options -> CIS Configuration File -> Setup",&#​34;Part Database"选项卡，

点击SETUP

"Configuration&#​34;区域中众多属性中是否含有命名为“NC”的属性，

"Configuration&#​34;中是否含有命名为“NC”

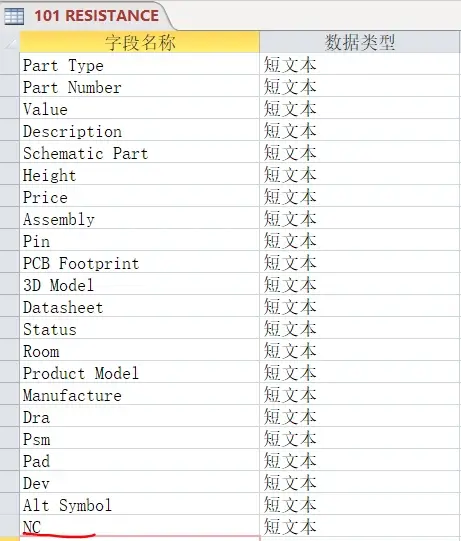

有的话，需要把CIS数据库中的NC栏重命名掉，或者删掉

CIS数据库中的NC栏重命名掉，或者删掉

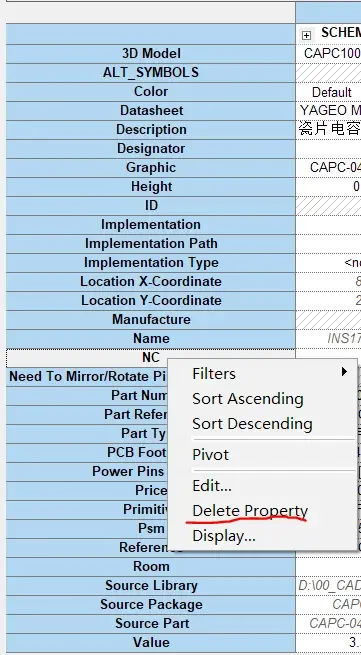

然后在"Edit properties&#​34;中，选中“NC”栏，右键"Delete Property&#​34;删除，再生成网表就没有“NC_PIN”这一行了。
