Cadence 17.2：原理图标题栏设置与更新

前提知识:

每张规范的原理图都必须要有Title Block。

Title Block一般包括原理图文件名、版本号、纸张大小、页码、总页码数、作者和日期信息等。

设置标题栏

接下来，将介绍如何使用自定义的标题栏！

OrCAD Capture CIS 自带的Title Block放在Candence的安装路径。如这里的E:\Cadence\Cadence_SPB_17.2-2016\tools\capture\library\capsym.olb。这里的capsym.olb就是包含Title Block的库文件，里面除了Title Block，还有电源信号、接地符号、off page符号等。

(本次方法)

使用自带的OrCAD Capture CIS 自带的Title Block库:

第一步：先加载capsym.olb库。

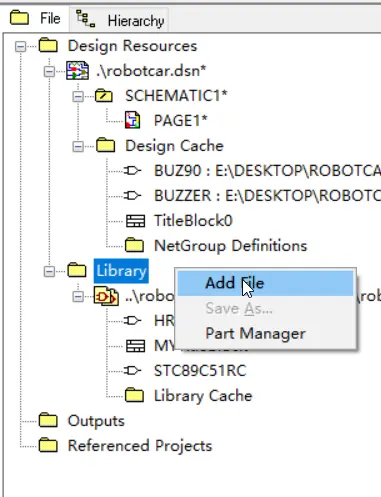

右键单击Library目录，然后右键快捷键选择Add File命令。

加载capsym.olb库步骤1

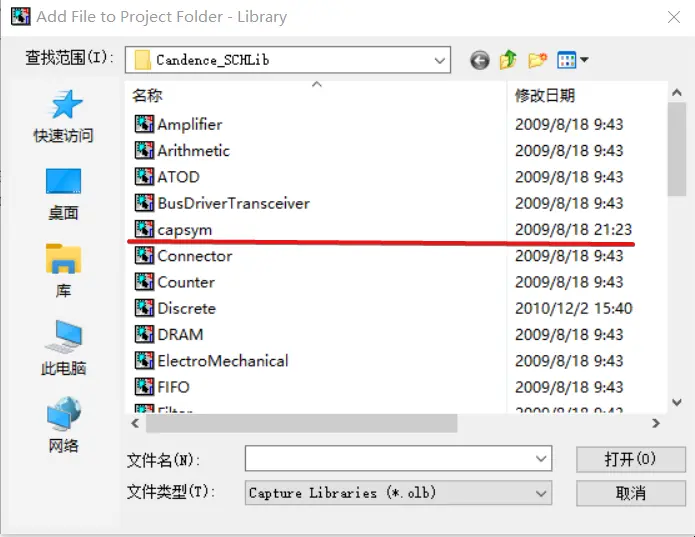

在对话框中，选择capsym.olb。

为了方便，已将Candence的库文件，放在工程目录下。

加载capsym.olb库步骤2

第二步，复制Title Block0

capsym.olb库加载完成后，要先将所需的Title Block0复制到自己的库下，步骤如下：

在capsym.olb库下，找到Title Block0，然后执行Ctrl+C复制，之后到自己库下，选择Ctrl+V黏贴。（也可以右键执行copy--paste流程）

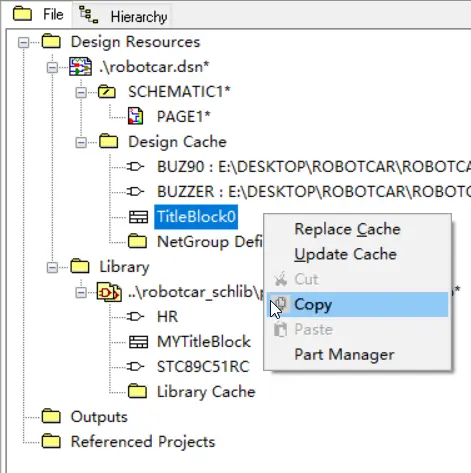

Ctrl+C复制

Title Block0复制到自己库后，通常可以对Title Block0进行重命名。找到Title Block0，右键单击，选择Rename命令，然后输入新的标题栏名称即可。上面图片已显示更改为MYTitleBlock0。双击打开MYTitleBlock0，就可以开始编辑修改了！

第三步：介标题栏的编辑方法！

标题栏外形，可以根据需求来改变，双击线条即可。文字信息也可以根据需求在此基础上添加或删除！

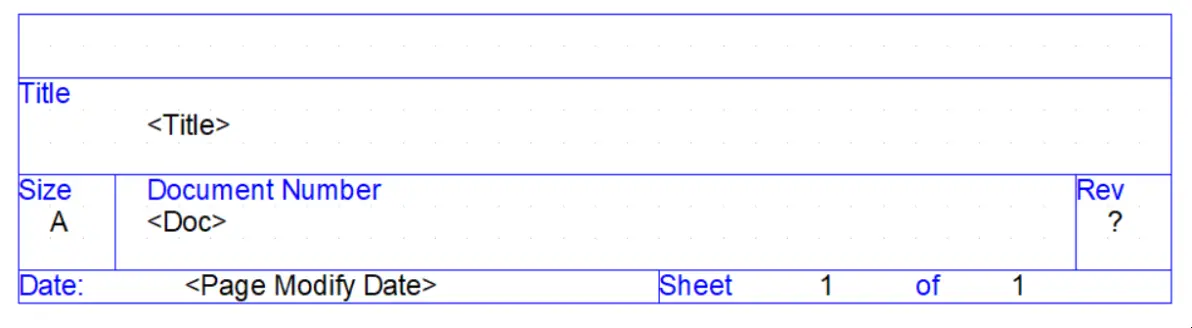

编辑前的Title Block

（1）添加Title Block属性

一般情况下，Page Number 和 Page Count属性值是必须有的，如果没有可以自己添加。

下面以添加Page Number属性为例子！

具体步骤：

1、在文档空白处双击，打开User Properties对话框；

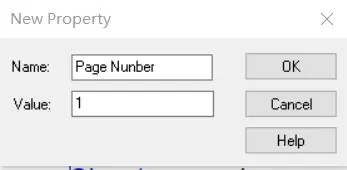

2、查看是否有Page Number属性值，如果没有则单击New按钮，打开New Property对话框，在Name和Value的文本框中按照下图所示填写。

3、单击OK按钮进行添加。

最后，同样要删除某个Title Block属性，在User Properties对话框中选择要删除的属性，然后Remove即可！

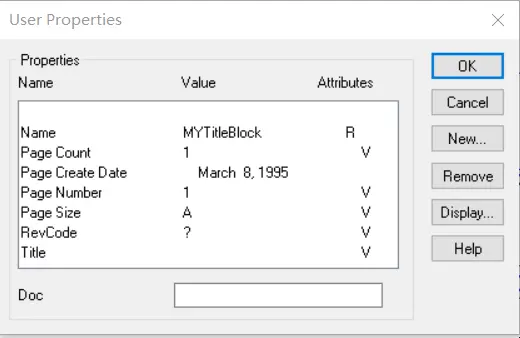

User Properties对话框

添加Title Block属性

（2）填写Title Block信息

具体步骤：

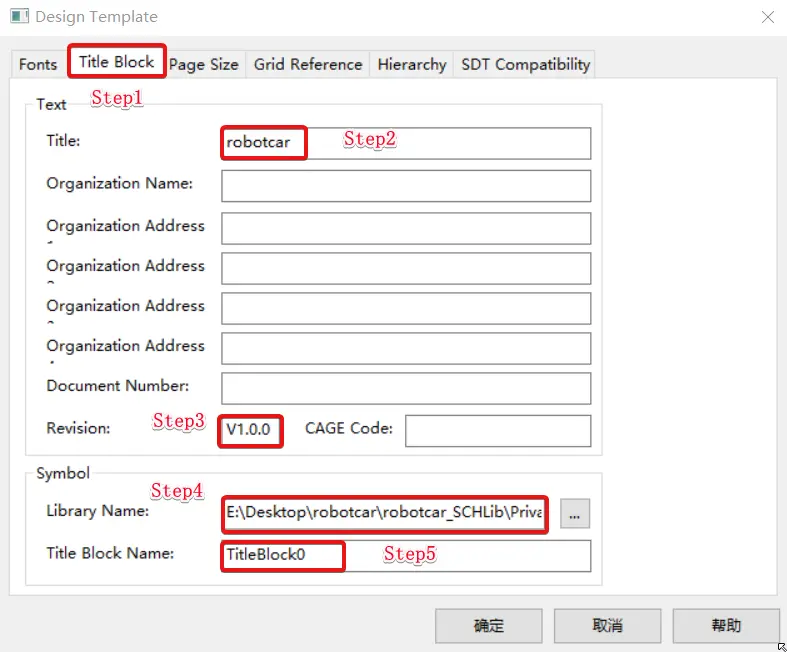

1、执行菜单命令Option--Design Template，打开Design  Template对话框，选择TitleBlock标签页。

2、在Title文本框中输入下面名称robotcar，在Revision文本框中输入版本号V1.0.0。

3、在Library Name 和 Title Block文本框分别选择Title Block文件名和Title Block所在的库文件路径。

实操后，发现貌似没有效果，只能手动双击修改，不知道是版本问题还是操作问题！这个请大家注意！

填写Title Block信息

最终完成效果：

利用Place下的Place text和User Properties对话框的New的功能，完成标题栏下的功能！

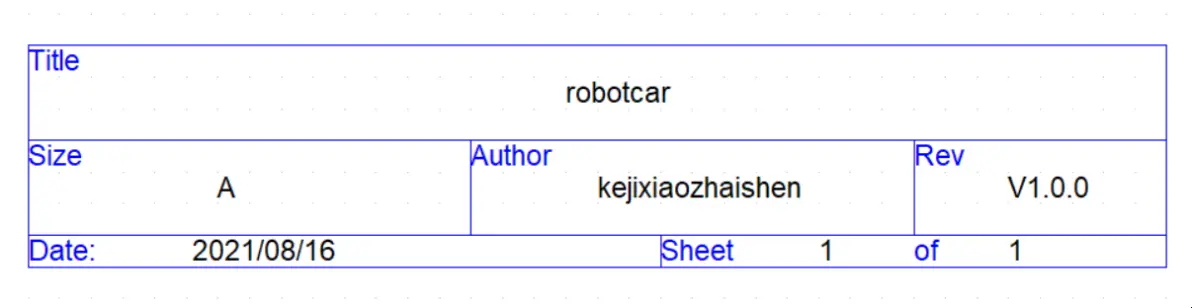

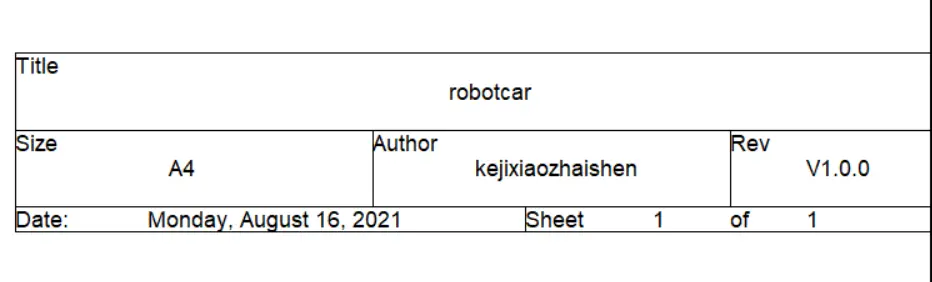

设置好的效果图

更新标题栏

具体步骤:

步骤1

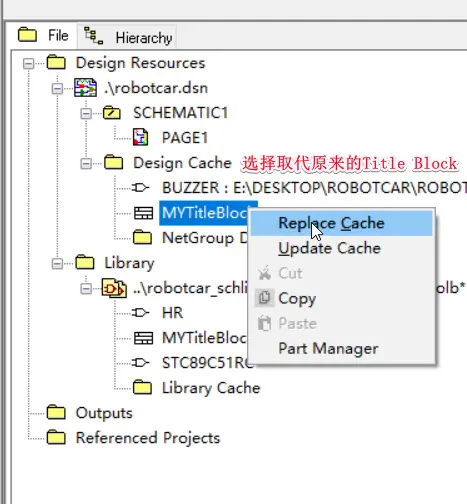

在原标题栏，右键选择取代原来的标题栏！

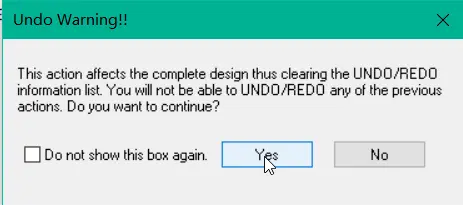

步骤2

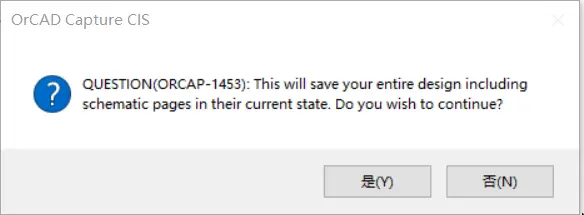

弹出的对话框，选择yes，继续下一步！

步骤3

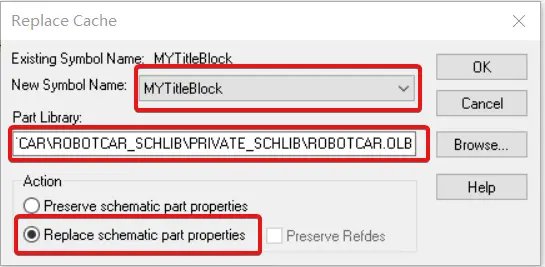

选择我们做好的标题栏，并把做好的标题栏的路径加载好，最好选择替代。

步骤4

弹出的对话框，选择yes，继续下一步！

最终完成的效果图

至此，Candence17.2设置及更新原理图标题栏的工作就顺利完成了！
