Cadence输出文件类型大全与各格式适用场景及导出设置方法

一、输出BOOM

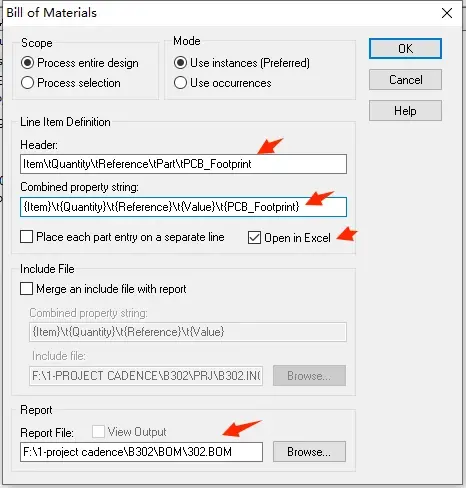

【Tool】–>【Bill of Materials…】

在【Header】标题栏，添加器件封装名“\tPCB_Footprint” 在【Combined property string】字符串参数，添加内容“\t{PCB_Footprint}” 勾选【Open in Excel】

二、输出坐标

【File】–>【Export】–>【Placement…】

Placement Origin：输出坐标值；

Symbol Origin：按照封装原点输出；

Body Center：按照几何中心输出；

Pin1：选择1脚坐标输出；

三、输出光绘

【Manufacture】–>【Artwork…】

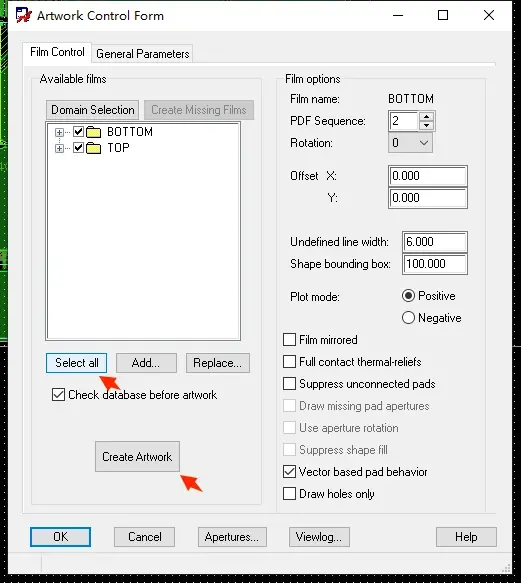

选择要生成的层或者点击Select all全选，点击Create Artwork，便可以在工程目录下生成所选择的层的后缀为“.art”的文件

四、输出钻孔

①【Manufacture】–>【Artwork…】

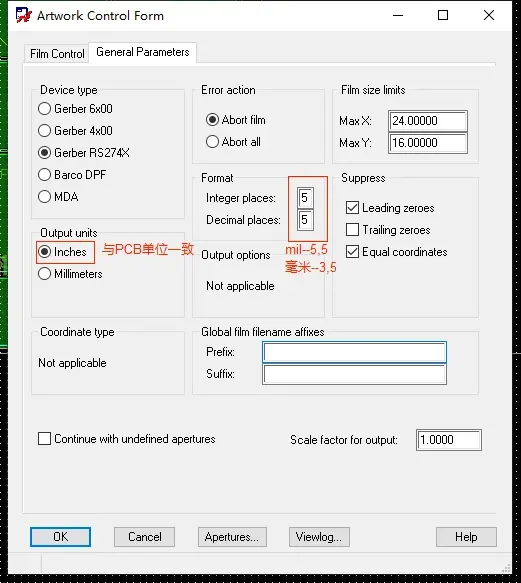

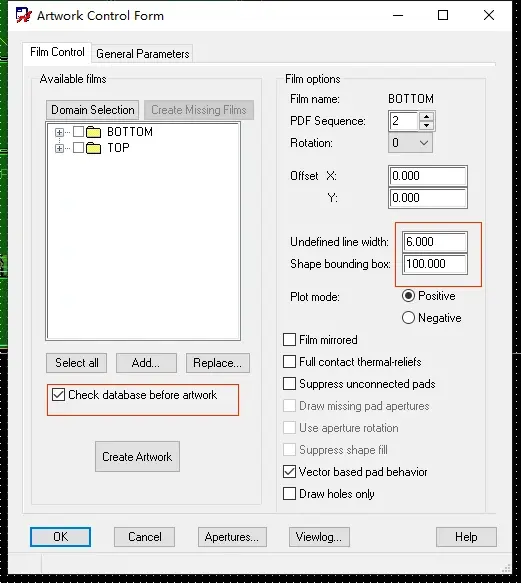

设置参数

需要添加的Gerber文件夹和层

TOP：

BOARD GEOMETRY/DESIGN_OUTLINE

BOARD GEOMETRY/CUTOUT

VIA CLASS/TOP

PIN/TOP

ETCH/TOP

GND：

BOARD GEOMETRY/DESIGN_OUTLINE

BOARD GEOMETRY/CUTOUT

VIA CLASS/GND

PIN/GND

ETCH/GND

POWER：

BOARD GEOMETRY/DESIGN_OUTLINE

BOARD GEOMETRY/CUTOUT

VIA CLASS/POWER

PIN/POWER

ETCH/POWER

BOTTOM：

BOARD GEOMETRY/DESIGN_OUTLINE

BOARD GEOMETRY/CUTOUT

VIA CLASS/BOTTOM

PIN/BOTTOM

ETCH/BOTTOM

NC_DRILL：

BOARD GEOMETRY/DESIGN_OUTLINE

BOARD GEOMETRY/CUTOUT

MANUFACTURING /NCDRILL-LEGEND

MANUFACTURING /NCDRILL-FIGURE

MANUFACTURING /NCDLEGEND_1-4

PASTEMASK_TOP：

BOARD GEOMETRY/DESIGN_OUTLINE

BOARD GEOMETRY/CUTOUT

PIN/PASTE_TOP

PASTEMASK_BOTTOM：

BOARD GEOMETRY/DESIGN_OUTLINE

BOARD GEOMETRY/CUTOUT

PIN/PASTE_BOTTOM

SOLDERMASK_TOP：

BOARD GEOMETRY/DESIGN_OUTLINE

BOARD GEOMETRY/CUTOUT

VIA CLASS/SLODERMASK_TOP

PIN/SLODERMASK_TOP

PACKAGE GEOMETRY/ SLODERMASK_TOP

BOARD GEOMETRY/SLODERMASK_TOP

SOLDERMASK_BOTTOM：

BOARD GEOMETRY/DESIGN_OUTLINE

BOARD GEOMETRY/CUTOUT

VIA CLASS/SLODERMASK_BOTTOM

PIN/SLODERMASK_BOTTOM

PACKAGE GEOMETRY/ SLODERMASK_BOTTOM

BOARD GEOMETRY/SLODERMASK_BOTTOM

SILKSCREEN_TOP：

BOARD GEOMETRY/DESIGN_OUTLINE

BOARD GEOMETRY/CUTOUT

REF DES/SILKSCREEN_TOP

PACKAGE GEOMETRY/SILKSCREEN_TOP

BOARD GEOMETRY//SILKSCREEN_TOP

SILKSCREEN_BOTTOM：

BOARD GEOMETRY/DESIGN_OUTLINE

BOARD GEOMETRY/CUTOUT

REF DES/SILKSCREEN_BOTTOM

PACKAGE GEOMETRY/SILKSCREEN_BOTTOM

BOARD GEOMETRY//SILKSCREEN_BOTTOM

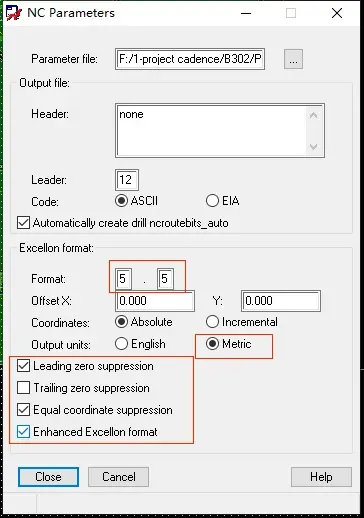

②【Manufacture】–>【NC 】–>【NC parameters…】

设置

③【Manufacture】–>【NC 】–>【NC Drill…】

按下图进行设置，点击Drill生成文件，完成后点击Close关闭

④【Manufacture】–>【NC 】–>【NC Route…】

按下图进行设置，点击Route生成文件，完成后点击OK关闭

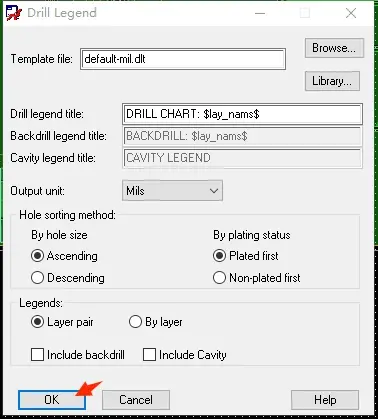

⑤【Manufacture】–>【NC 】–>【NC  Legend…】

放置钻孔表

五、邮票孔拼板

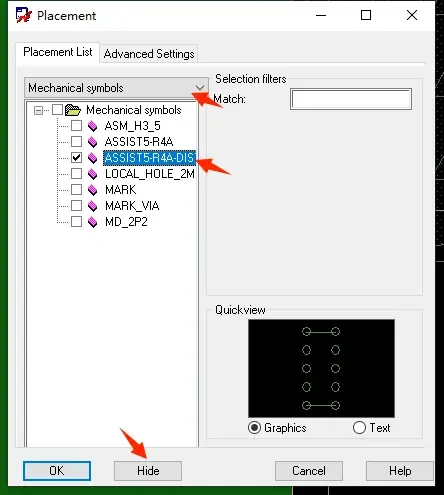

【Place】–>【Manually…】
