Cadence17.4 allegro的artwork设定

这里写目录标题

• Cadence17.4 allegro的artwork设定
• 1.artwork设置与选择 2.注意

1.artwork设置与选择

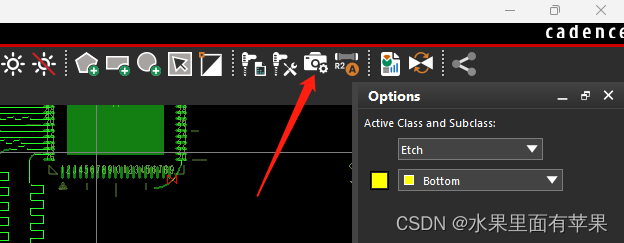

打开artwork设置选项

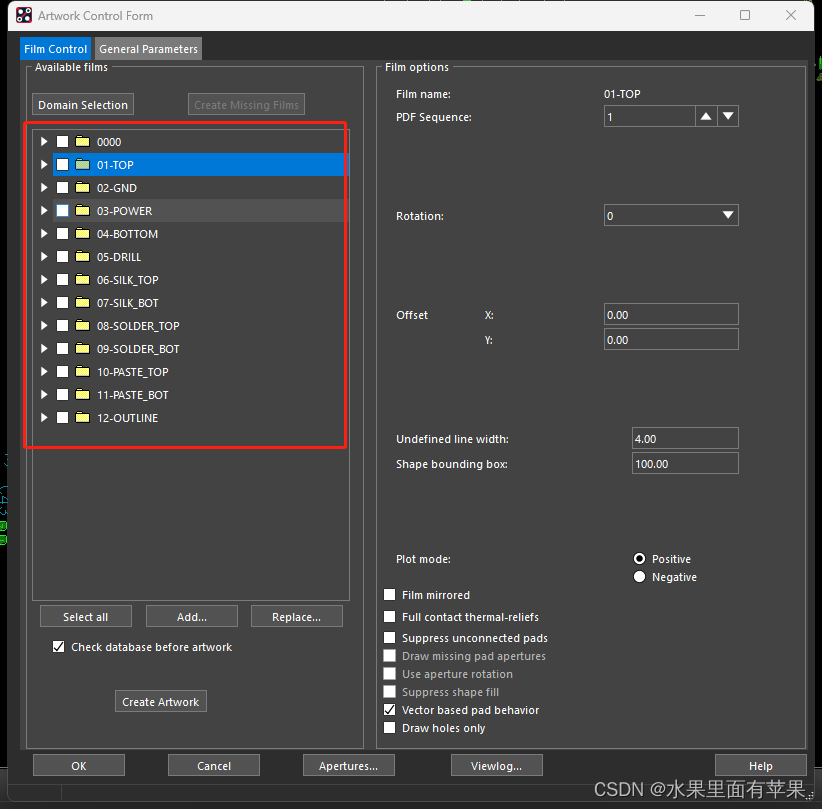

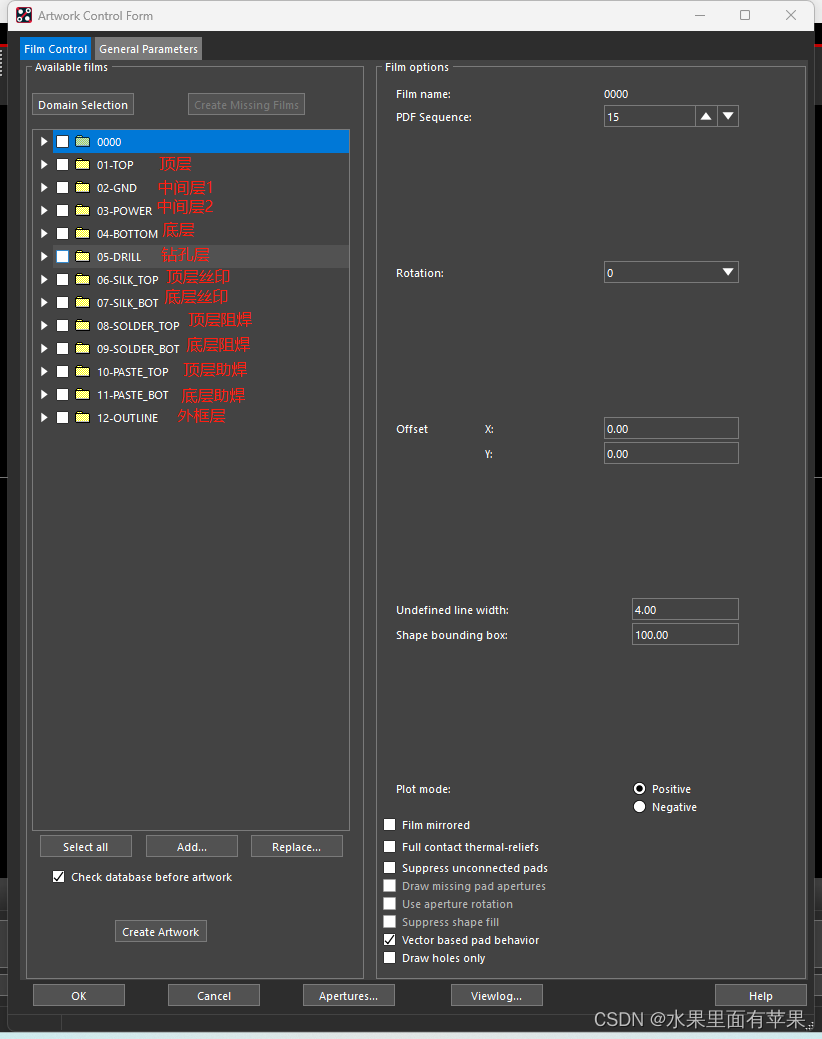

   此时软件会弹出“Arwtrok Control Form”对话框，如下，我这里是四层板的设计。

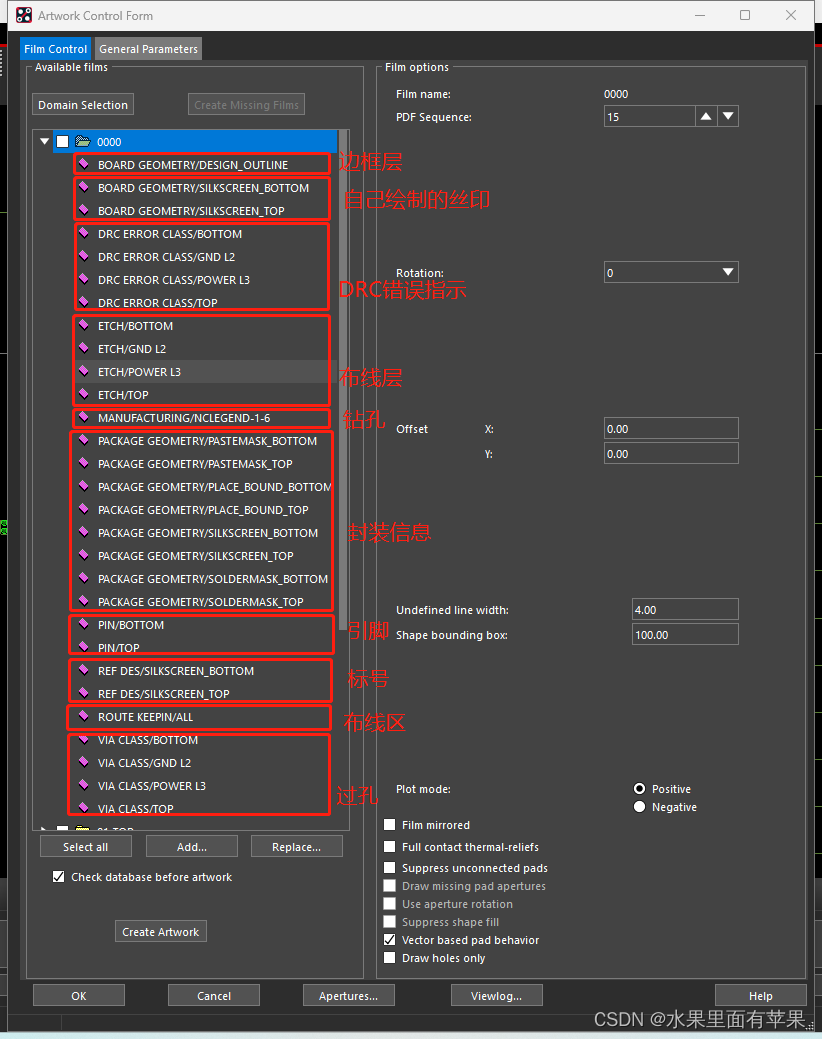

   000层：我在画图时有个习惯就是多增加一个000层，目前是在layout时可以一键切换到想要的视图模式，但是在出gerber文件的时候不要勾选此选项就好。

TOP层：包括布线， 引脚 ，过孔

GND层：包括布线,过孔


   POWER层：包括布线,过孔

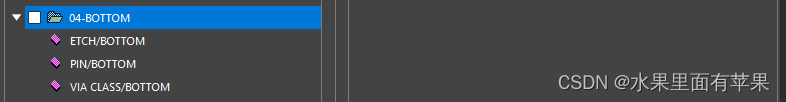

   BOTTOM层：包括布线，引脚，过孔


   DRILL：包括钻孔图和孔标号

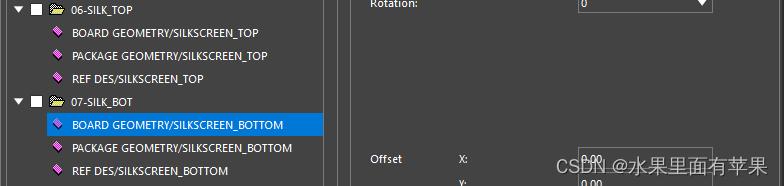

   SILK-TOP/SILK- BOT :顶层和底层的丝印

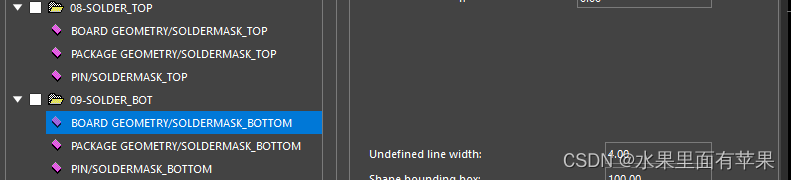

   SOLDER-TOP/SOLDER-BOT：顶层和底层的阻焊层

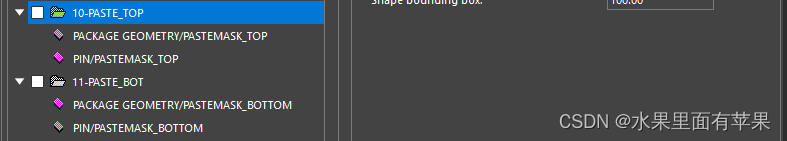

   PASTE-TOP/PASTE-BOT：顶层和底层的阻焊层

OUTLINE：边框层

2.注意

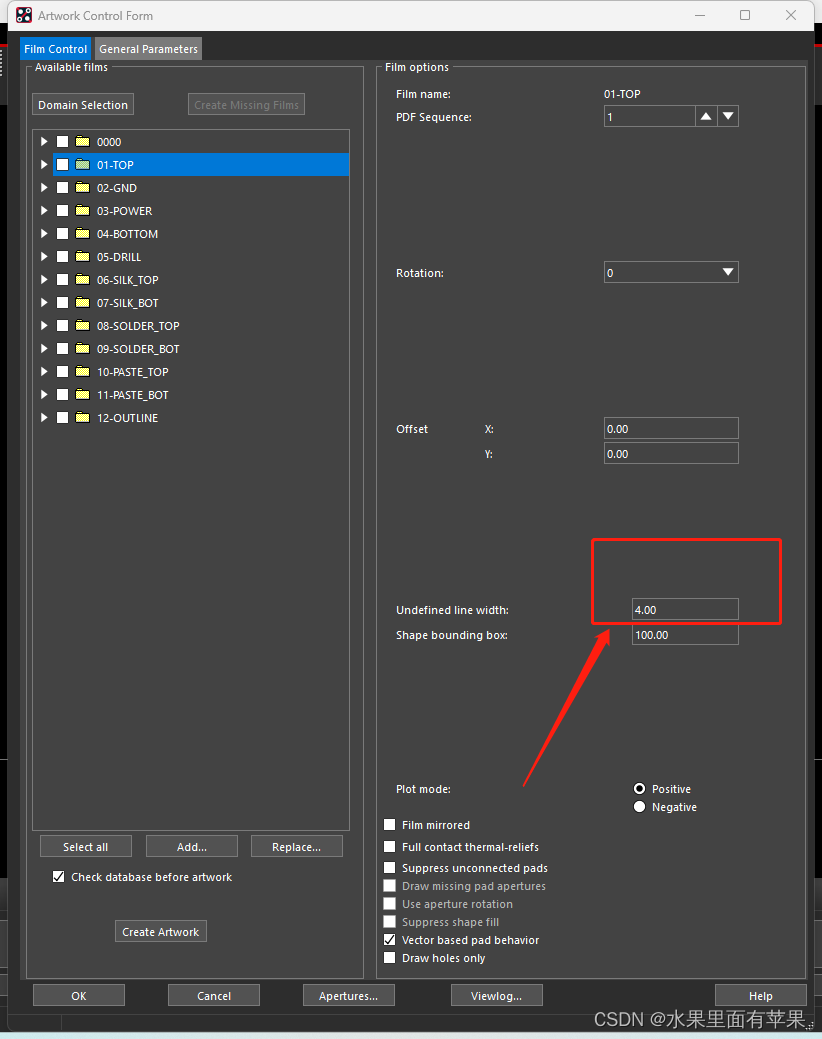

箭头所指的位置需要填写，否则gerber文件的丝印没有宽度。

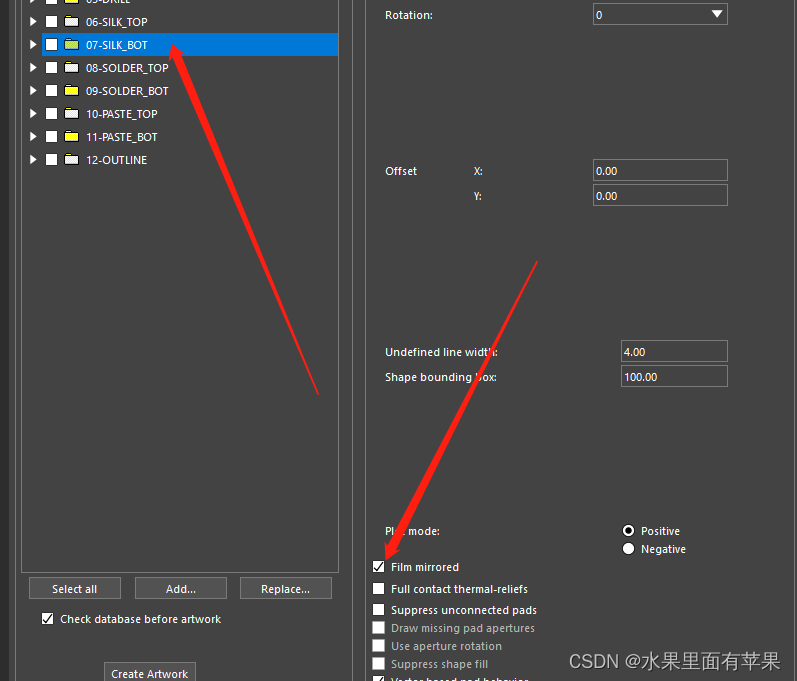

   当你在输出bottom层的丝印时，请注意将下图的√打上，否则时镜像的文件，在输出gerber文件时记得取消
