大家好，我是小郭老师，硕士毕业于中科院，专注于运用 Python 深度集成 ANSYS 进行工程数值计算与仿真自动化开发，精通基于 Python实现ANSYS Workbench众多模块的全流程脚本驱动（建模、求解、后处理），并具备将复杂仿真流程封装为高效、可复用软件工具的专业能力。

上一篇文章《数据拖垮仿真？Python & ANSYS二次开发-轻松拿捏Mechanical瞬态时域数据》，演示了Mechanical 的 Python 脚本开发具体案例，并预告了我的Ansys二次开发教程在仿真秀官网全新上架。今天继续给大家分享一些ANSYS二次开发方面的干货。

在电子设备热管理领域，电路板芯片的 “温度失控” 往往是可靠性失效的核心诱因 —— 尤其是当芯片存在 “持续运行 / 间歇启动” 的差异化工作模式，且散热环境、安装约束条件动态变化时，仅靠手动搭建多工况仿真系统，不仅要重复完成 “几何导入→材料设置→边界条件添加→耦合系统配置” 等机械操作，还容易因人工误差导致工况数据不一致，严重拖慢分析效率

正是为解决这一痛点，本文聚焦 ANSYS Workbench 脚本开发，以 “电路板多工况热仿真” 为实战案例，从脚本核心逻辑拆解到完整代码详解，手把手教你通过 Python 自动化批量构建仿真系统 —— 让原本需数小时的手动操作，压缩至几分钟完成，同时保证所有工况的材料、几何共享一致性，为电子设备热设计优化提供高效、精准的仿真工具。接下来，我们将从脚本开发基础切入，逐步深入多工况系统的自动化构建全流程。

一、WB脚本开发概述

ANSYS Workbench (WB)脚本化是指利用Python（通过 ANSYS API）对Workbench项目进行自动化创建、参数化修改、求解控制以及后处理的全过程编程。在Workbench中，可以使用Command Window（命令窗口），以交互方式输入Python命令。每次输入命令后，相应的操作将出现在Workbench GUI上。

例如，以下是利用命令窗口快捷创建静力学分析系统的过程：

1. 选择“File > Scripting > Open Command Window”，从而打开命令窗口
2. 打开命令窗口后，输入以下命令，即可创建静力学分析系统
7.

二、工作台日志

ANSYS Workbench 在整个仿真流程中会自动生成Journal（工作台日志），用于记录用户操作、系统调用。根据用户偏好设置，完整会话的日志可自动保存到指定的位置。

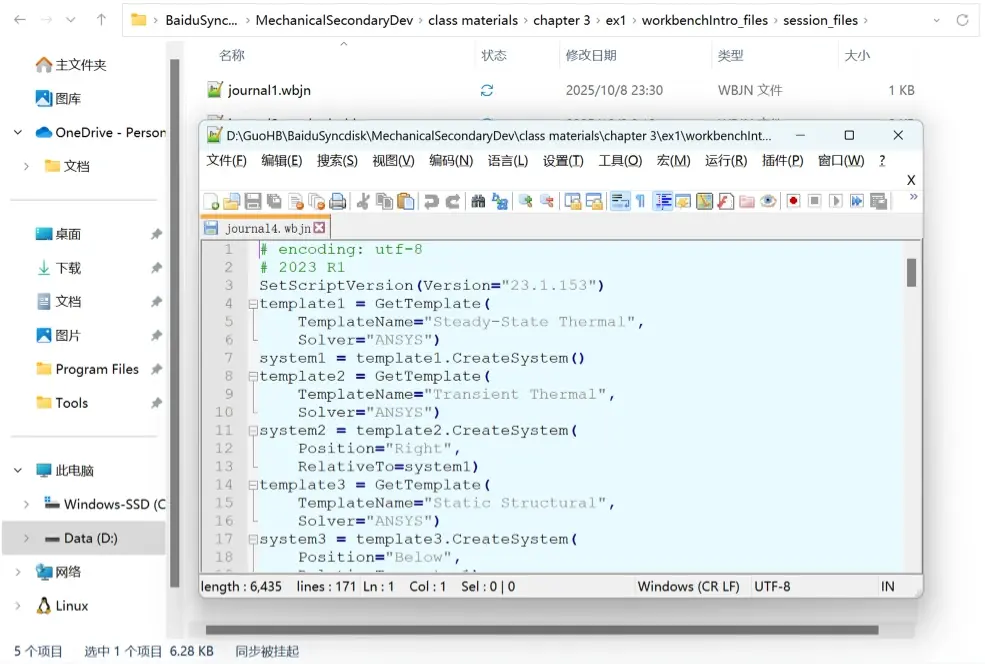

在 .wbpj 项目文件所在目录下有-files 子文件夹，内部包含 user_files、dp0、dpn 等子目录。默认的，日志文件会自动记录所有操作，并以journal.wbjn的文件形式默认保存于 -files -> session_files下。

此外，用户也可通过File > Scripting > Record Journal，手动给定日志文件位置，记录会话期间的操作命令，直至选择File > Scripting > Stop Recording Journal 。

三、实战操作：电路板多工况物理系统构建

（一）问题描述

由于芯片实际工作中存在 “持续 / 间歇运行”“多芯片协同启动” 等不同模式，且设备散热环境、电路板安装约束方式也会动态影响热分布与结构应力，因此本项目核心通过 “多工况仿真” 的方式，模拟不同工作模式、散热条件、约束状态下的热响应，全面挖掘关键影响因素，为热设计优化提供支撑。

所采用的几何模型如下图所示：

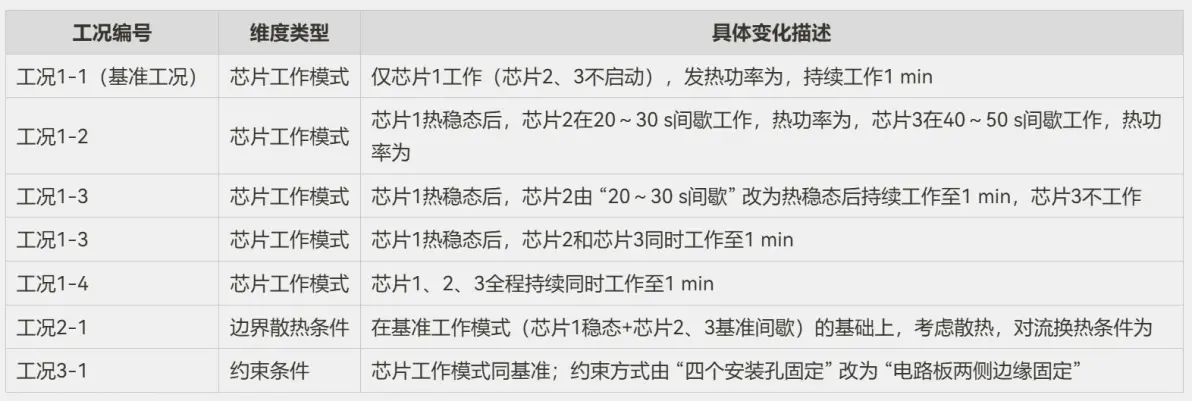

考虑芯片散热效果，取热对流边界条件(T=22 ℃,h=4 W/m2 K)，并有如下芯片工作时序。

通过上述多工况仿真分析，最终实现三大目标：

1. 明确 “芯片间歇 / 持续工作时序”“多芯片协同模式” 对电路板温度场的影响规律；
2. 量化 “边界散热能力”“基板约束方式” 对瞬态温度场、瞬态热应力场的作用程度；
3. 输出各工况下的精准仿真数据（温度分布云图、热应力峰值等），为电子设备电路板的热设计优化、可靠性评估及结构改进提供直接的科学依据。

（二）多工况物理系统脚本详解

根据问题描述可知，Workbench脚本开发的核心是批量创建匹配 “稳态热 - 瞬态热 - 瞬态结构” 耦合需求的分析系统，并通过 “组件共享” 减少重复操作、保证工况一致性。下面按 “参数定义→核心函数→主程序” 的顺序，逐行拆解代码逻辑与 Workbench API 特性。

1、用户参数定义：控制脚本核心配置

• GetProjectDirectory()是 Workbench 专属 API，直接获取当前打开项目的路径，避免手动写死路径导致脚本在不同电脑上失效；
• 几何文件需提前放在项目根目录下的 “geometry” 文件夹中（命名为 geo.scdoc），脚本通过os.path.join自动适配路径格式（Windows 用\，Linux 用/，replace("\\", "/")统一为/避免报错）；
• is_clean=True适合新建项目：若已有重要系统，需改为False，否则会被批量删除。

2、核心函数定义：封装复用逻辑

脚本封装了 3 个核心函数，分别对应 “组件共享”“耦合系统链创建”“初始系统创建”，解决多工况下 “重复操作多、系统关联复杂” 的问题。

• share_components()：实现 “材料 + 几何” 跨系统共享

为什么要共享？

所有工况的电路板材料都是 “结构钢”，几何模型也相同 —— 若每个工况都重新创建 “工程数据” 和 “几何”，不仅冗余，还会导致后续材料 / 几何修改时需逐个调整。通过建立共享后，只需修改 1 个源系统，所有工况系统自动同步，大幅减少维护成本。

• create_analysisSystems()：创建 “稳态热 - 瞬态热 - 瞬态结构” 耦合系统

此函数是脚本的核心，针对需要 “先稳态热（芯片 1 达热稳态）→再瞬态热（芯片 2/3 间歇工作）→最后瞬态结构（热应力）” 的工况（如工况 1-2、1-3、1-4、2-1、3-1），自动创建三系统耦合链，并实现数据传递。

以工况 1-2 为例（芯片 1 稳态后，芯片 2 间歇工作）：

• 先通过 “稳态热系统” 计算芯片 1 持续工作至热稳态的温度场；
• 再通过 “瞬态热系统” 继承稳态结果，添加芯片 2 在 20~30s 的间歇热源，计算 1min 内的瞬态温度；
• 最后通过 “瞬态结构系统” 继承瞬态温度场，施加约束（如 4 个安装孔固定），计算热应力 —— 完全匹配 “温度场→热应力” 的分析流程。
• create_initial_system()：创建单一瞬态热系统（适配工况 1-1）

工况 1-1 是 “仅芯片 1 持续工作 1min”，无需先做稳态热分析（直接用瞬态热模拟 1min 内的温度变化，包含热稳态过程），因此单独封装此函数创建单一瞬态热系统。

3、主程序执行：按工况批量创建系统

主程序是脚本的 “入口”，按 “清理旧系统→创建基础系统→创建工况系统” 的顺序执行，确保流程清晰、可追溯。

执行效果：

运行脚本后，Workbench 会自动生成如下系统布局（无手动操作）：

1. 最左侧：EngData（材料）、Geometry（几何）；
2. 右侧依次排列：condition1_1（单一瞬态热）→ condition1_2（稳态热→瞬态热→瞬态结构）→ condition1_3（同链结构）→ ... 所有工况系统；
3. 每个系统已共享材料和几何，且完成数据传递配置（如稳态→瞬态的初始条件）。

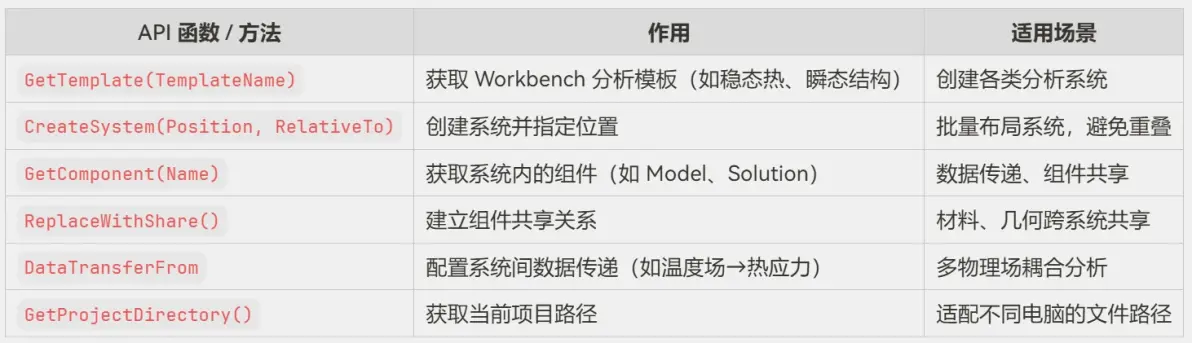

4、关键 API 总结与使用注意事项

注意事项：

1. 几何文件路径需正确：确保geo.scdoc在项目根目录的 “geometry” 文件夹中，否则脚本会报错 “几何文件不存在”；
2. 脚本运行环境：需在 Workbench 的 “Command Window” 中输入python命令执行；或通过 “File→Scripting→Run Script” 选择脚本文件；
3. 工况扩展：若新增工况（如调整芯片功率），只需复制create_analysisSystems调用代码，修改工况名和参考系统即可，无需重写核心逻辑。

通过以上脚本，原本需要手动创建 1（材料）+1（几何）+1（工况 1-1）+3×5（其他 5 个工况的三系统链）=17 个系统的操作，现在只需运行一段代码即可完成，且避免了手动操作的误差（如数据传递漏设、共享关系错误），为后续多工况参数修改（如调整对流系数 h、约束方式）打下了高效基础。

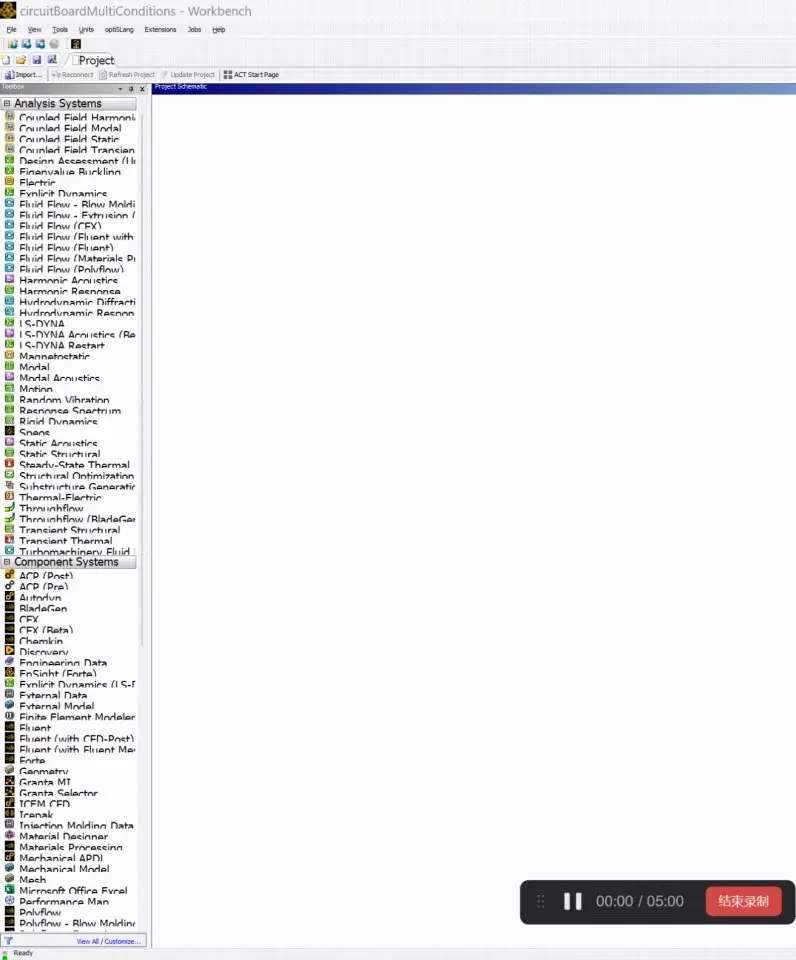

（三）完整程序及其运行结果

四、结尾

当你手动重复创建第 3 个 ANSYS 分析系统时，或许就该意识到：脚本化不是 “可选技能”，而是多工况仿真场景下的 “效率刚需”。

本文从 ANSYS Workbench 脚本开发基础切入，以电路板多工况热 - 力耦合仿真为实战载体，不仅拆解了 “参数定义 - 核心函数 - 主程序” 的完整脚本逻辑，更通过 “组件共享”“数据传递” 等关键 API 的应用，实现了 6 大工况仿真系统的自动化批量构建 —— 只需十几秒即可创建完成，且彻底规避了人工设置误差导致的工况数据不一致问题。

对企业工程师而言，这份脚本不仅是 “代码模板”，更是一套可复用的多工况仿真思路！只需在现有脚本基础上微调参数，即可快速生成新的分析系统，大幅缩短工程设计的迭代周期。

看完这篇，是不是觉得 ANSYS 二次开发没那么难。如果你也在为创建多工况系统处理头疼，不妨试试这个脚本。

此外，在使用过程中遇到代码报错、需求调整等问题，欢迎在评论区留言，我会一一解答。后续还会分享更多 ANSYS 二次开发的实战技巧，敬请关注。
