Workbench下橡胶O型圈压缩仿真的接触设置与变形结果分析

01有限元仿真流程

1-1、 前处理

1-1-1、几何模型构建

1-1-2、材料定义

1-1-3、有限元系统模型构建

1-2、 求解

1-2-1、加载条件/边界条件

1-2-2、求解设置

1-2-3、大变形

1-3、 后处理

1-3-1、查看结果

1-3-2、评估结果

1-3-3、修正结果

02前处理

2-1、几何模型构建：通过DM进行建模

因为计算量比较大，所以直接采用2D网格进行仿真评估，采用DM进行建模尺寸以及建模效果如图1所示

图1

2-2、材料的定义

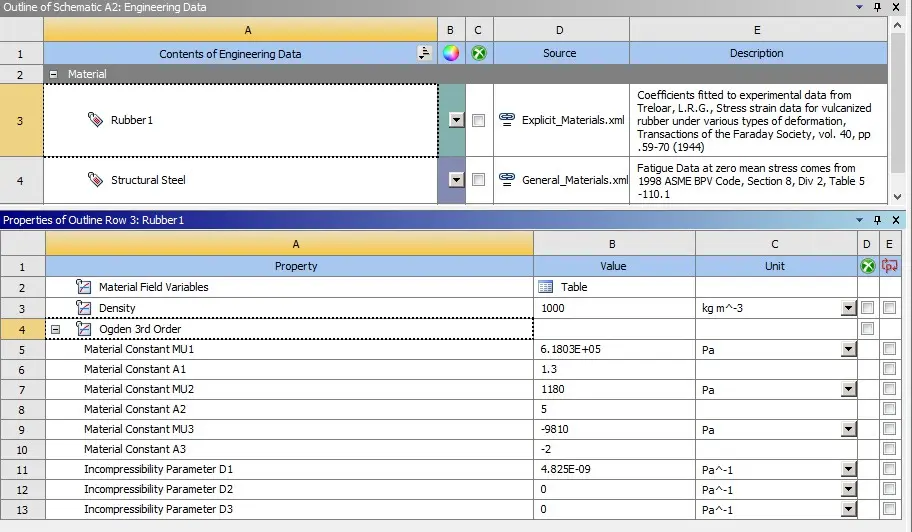

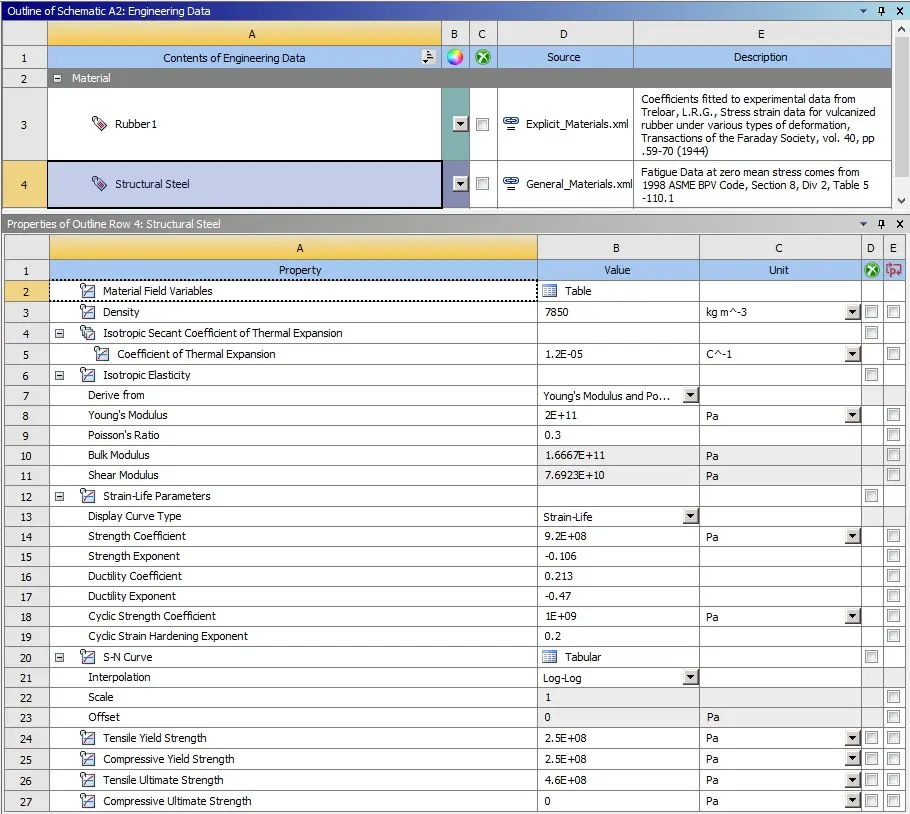

进行材料的定义，主要包括结构钢和橡胶材料，如图2所示

图2

2-3、构建有限元系统模型

主要包括7要素，对应的类型见图3所示

图3

具体操作流程以及操作步骤如图4所示

图4

2-3-1、判断刚柔性：全局采用柔性体，如图5所示

图5

2-3-2、删除已有接触：删除默认绑定接触

2-3-3、第一次网格划分如图6所示

图6

2-3-4、材料赋予：将定义好的材料赋予给对应模型

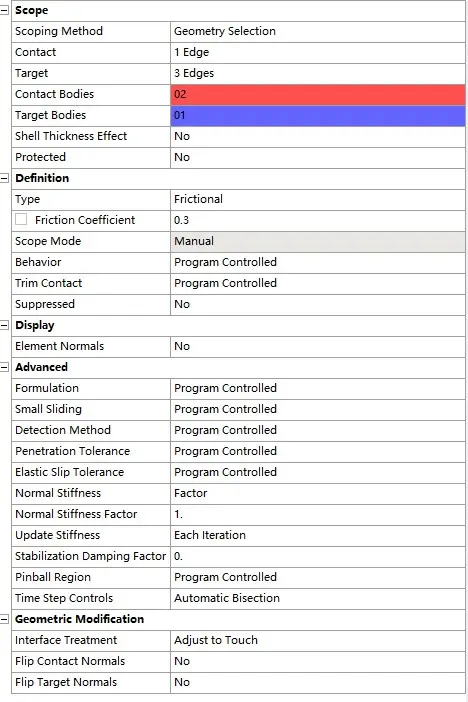

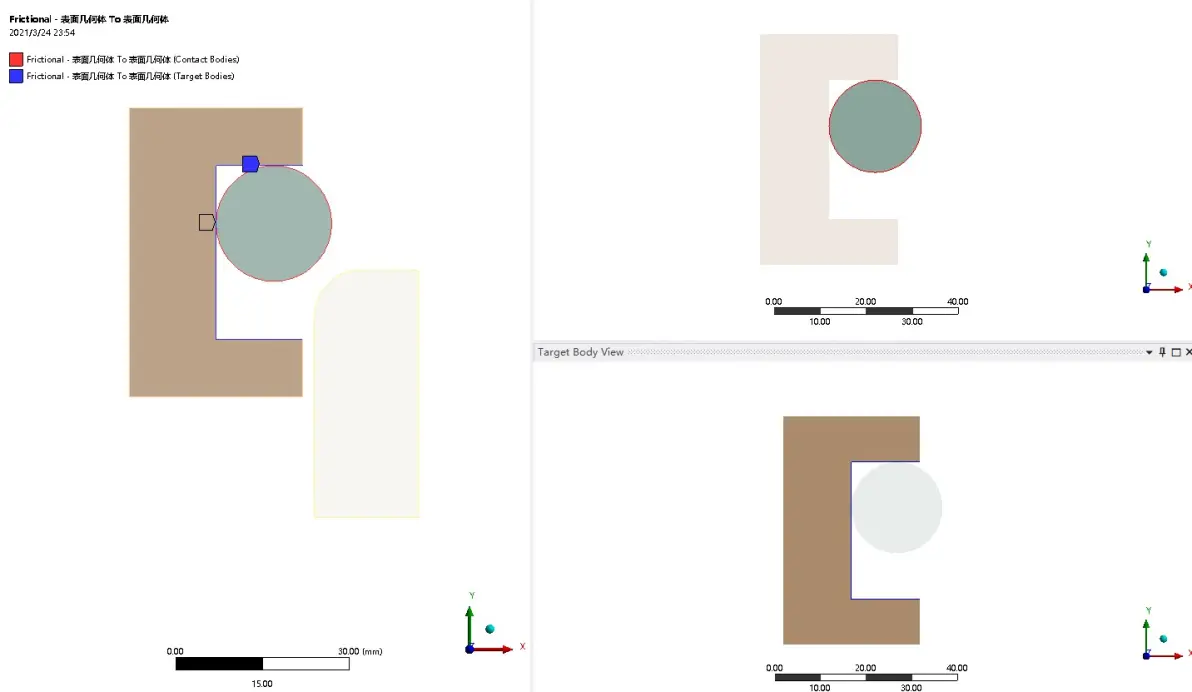

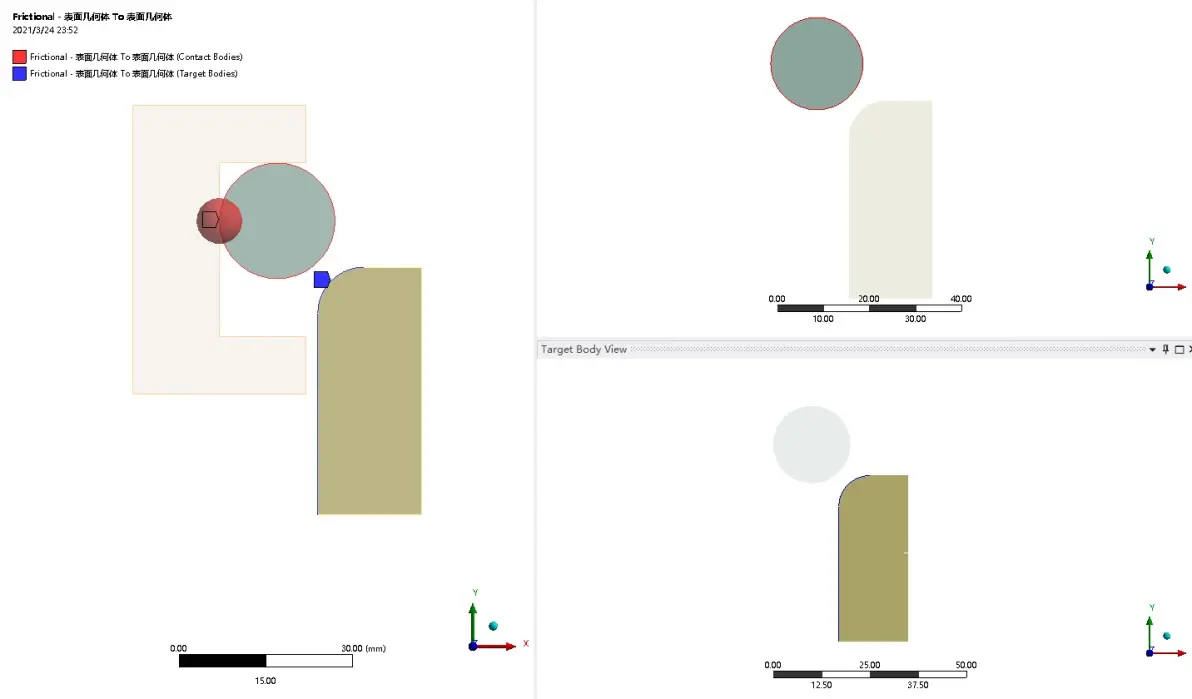

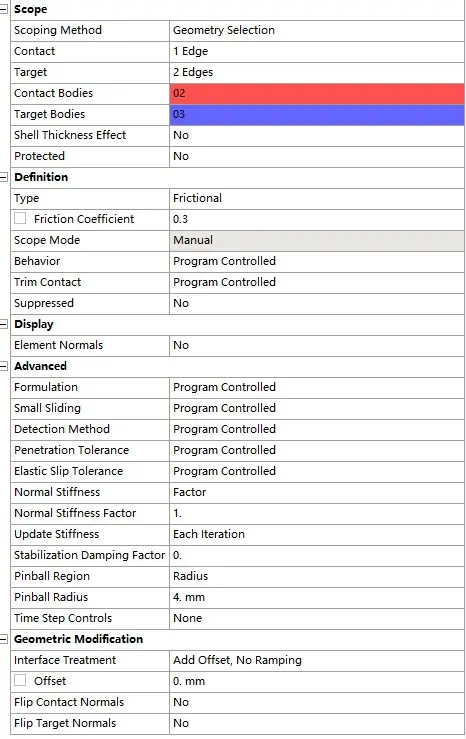

2-3-5、连接关系设定：主要为两组接触，具体设置及参数见图7-图8

图7

图8

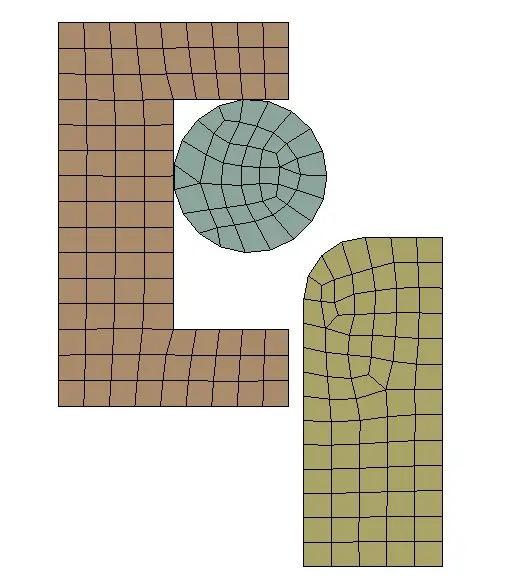

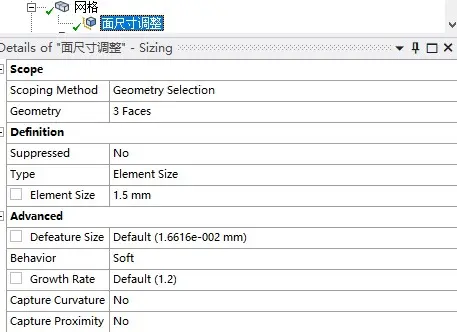

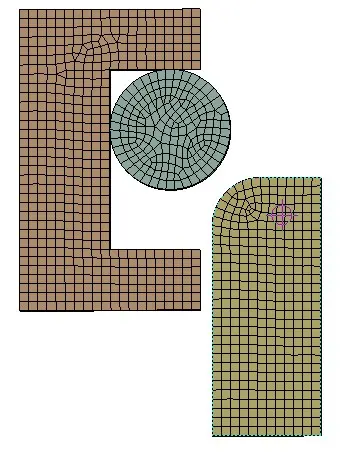

2-3-6、最终网格划分如图9所示

图9

03求解

3-1、加载条件/边界条件如下图

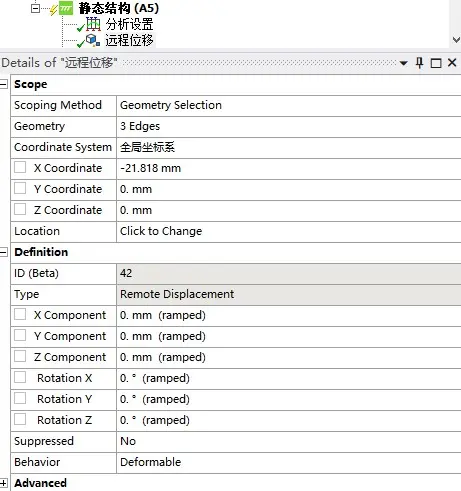

约束U形壳体三个边如图10所示

图10

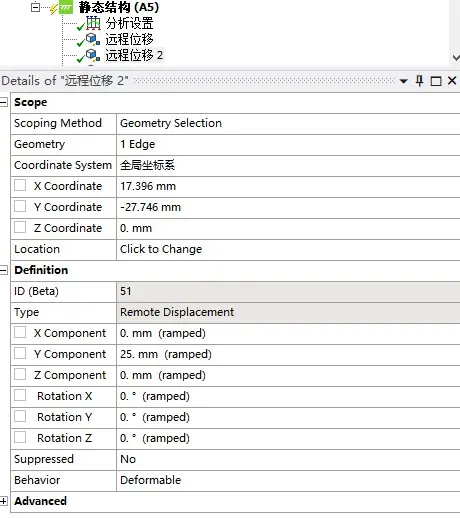

1字形壳体施加向上25毫米强制位移，如图11所示

图11

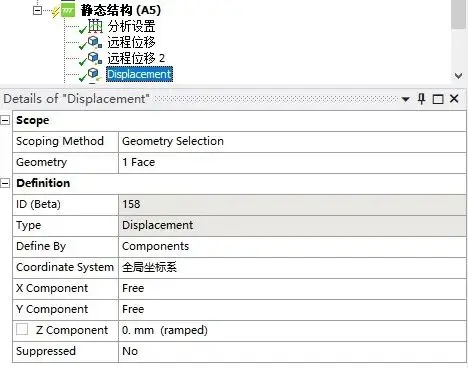

约束圆形壳体z向自由度，如图12所示

图12

3-2、求解设置

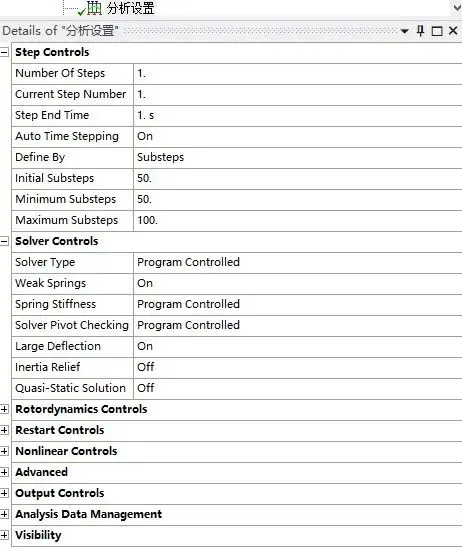

求解设置如图13所示

图13

3-3、打开大变形

04后处理

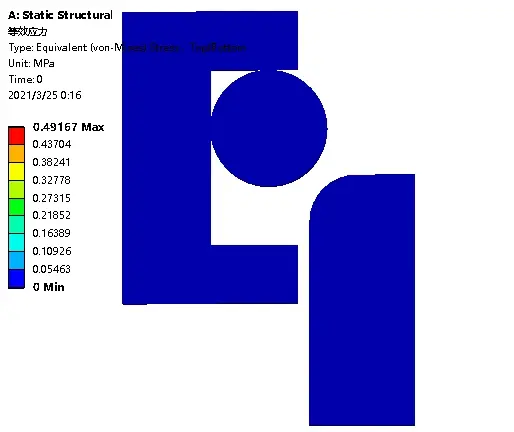

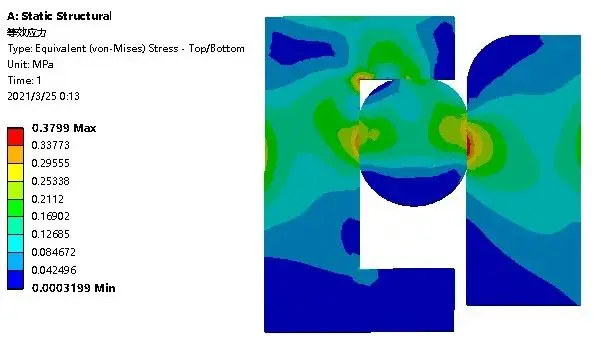

变形应变应力如下图：
