ANSYS 2022 R2工具箱功能模块丢失的找回方法及个人成长笔记记录

安装 ANSYS 2022 R2 后，使用模态功能编辑模型时弹出报错：Mechanical 无法打开数据库：Mechanical 编辑器没有有效的授权，日志路径指向 C:\Users\Administrator\AppData\Local\Temp\ansys。初步判断为许可证异常，重启软件自带许可证中心服务后，软件界面异常、工具箱分析系统模块全部丢失。

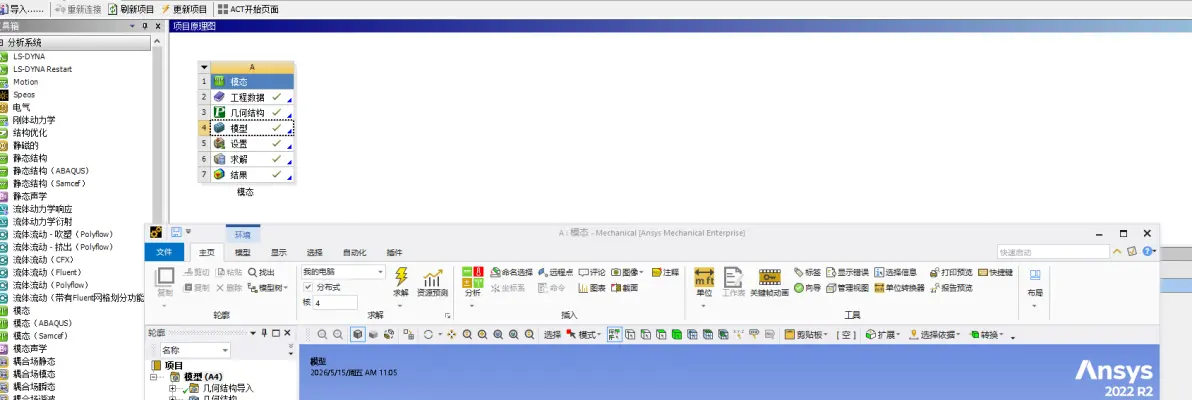

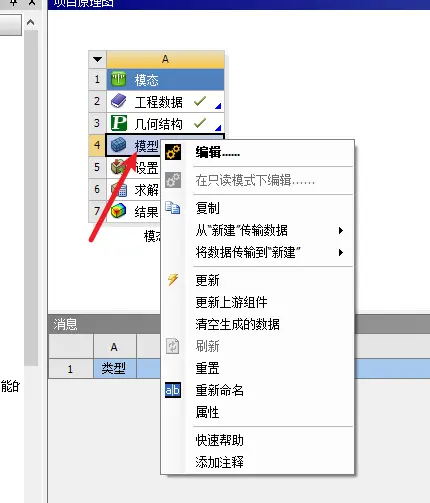

   模型编辑界面


报错信息： Mechanical无法打开数据库：Mechanical编辑器没有有效的授权。请参考下列目录以获取更多信息：C:\Users\Administrator\AppData\Local\Temp\ansys。

通过网上的信息查询发现可能是许可证的信息，然后通过软件自带的许可证中心

   程序中许可证管理中心


将运行状态的许可证重启之后，重新打开软件

   通过stop终止许可信息，再重读一遍许可信息。

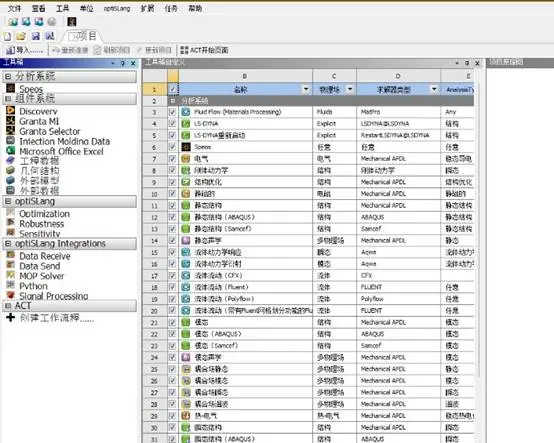

打开软件后界面变成如下，工具箱中的分析系统功能模块丢失

   工具栏中功能模块信息丢失截图


先后尝试常规修复方案：

1. 启动 ANSYS, Inc. License Manager 服务；

2. 重装许可证并重启服务；

3. 配置环境变量 ANSYSLMD_LICENSE_FILE=1055@localhost/计算机名，均未解决。

我的电脑——右键——属性——高级系统设置——高级——环境变量——新建——变量名：ANSYSLMD_LICENSE_FILE 变量值：1055@localhost（或者是本机计算机名称）

发现还是解决不了问题。

结合许可证中心的诊断信息和许可信息的综合分析，发现核心问题出现在许可证服务器端口不一致。

   诊断信息下载


结合许可证中心诊断与许可信息分析，核心问题为许可证端口不匹配：许可证文件标准端口为 1055，实际 ansyslmd.exe 进程监听端口为 2325。端口异常原因：一是启动服务时手动指定 2325 端口；二是 1055 端口被占用，FlexNet 未按常规跳至 1056，而是异常使用 2325。

具体端口分析信息如下：

1. D:\Ansys\Shared Files\licensing\ansysli_data\ANSYSLI_PORT

• 作用：该文件直接记录了 Ansys Licensing Interconnect (ALI) 服务当前运行时使用的端口号（例如 1055）。
• 如何查看： 用记事本打开该文件，里面通常只有一行数字，就是 ALI 服务的端口。 这个端口是 Ansys 新版许可体系的核心通信端口。

2. D:\Ansys\Shared Files\licensing\license_files\ansyslmd.lic

• 作用：这是 FlexNet 许可证服务器的授权文件，内部会定义 SERVER 行，其中包含端口号。
• 如何查看： 用记事本打开，找到类似以下格式的行： SERVER this_host 001122334455 1055 末尾的 1055 就是 FlexNet 许可守护程序（lmgrd）监听的端口。 另外可能还有 VENDOR 行，如 VENDOR ansyslmd port=1056，这是供应商守护进程的静态端口（若有配置）。

3.D:\Ansys\Shared Files\licensing\tools\tomcat\conf\server.xml

• 作用：Tomcat（Ansys License Manager Web 界面）的配置文件，定义了 Web 管理页面的访问端口。
• 如何查看： 搜索 <Connector port="..."，例如： <Connector port="8080" protocol="HTTP/1.1" ...> 这就是 Web 管理界面的端口（默认 8080 或自定义）。 注意：这个端口与许可证服务的通信端口不同，但有时排查防火墙时需要一并开放。

4.D:\Ansys\Shared Files\licensing\tools\tomcat\bin\setenv.bat

• 作用：可能定义了 Tomcat 的 JVM 参数或额外的端口环境变量。
• 如何查看： 搜索 -DANSYSLI_PORT= 或 -Dport= 之类的字符串，有时会显式设置端口。

5. C:\Windows\System32\drivers\etc\hosts

• 作用：如果许可证服务器地址使用了主机名解析，这里可能绑定了 IP 映射，但不直接包含端口。不过可以检查是否有异常的重定向或注释信息。

通过上述信息的描述 相信已经构建了初步的对端口的共识，

接下来就是针对环境变量中的信息进行配置

首先，找到“此电脑”-“属性”-“高级系统设置”-“系统变量”中

找到“ANSYSLI_SERVERS”将变量值修改为“端口号@设备名称”的形式

   实际使用端口号


   配置实际端口信息


找到“ANSYSLMD_LICENSE_FILE”将变量值修改为“端口号@设备名称”的形式。

请注意，此变量的端口号1055必须与你许可证文件中SERVER行的端口保持一致。

关于如何确认端口

首先通过文本信息打开“license.txt”

找到SERVER行， 找到类似下面的一行信息

其中，1代表你的设备名称，2信息来源于ansys 许可中心的Get System Hostid Iformation中的MAC Address (E)信息。

该端口的作用：

• 1055 是 FlexNet 许可证守护进程（lmgrd）的标准端口。
• 客户端（ANSYS Workbench、Fluent、Mechanical 等）在启动时，会首先尝试连接这个端口，向 lmgrd 查询可用的功能模块（features），然后 lmgrd 会返回供应商守护进程（ansyslmd）的实际端口（即 1056 或你后续指定的端口）。
• 因为ANSYSLMD_LICENSE_FILE环境变量正是用来告诉客户端：“你要找的lmgrd服务器在哪个 IP 和哪个端口”。

格式是端口@主机名，所以正确写法就是1055@设备名称。

保存后重新启动软件就可以了

   配置成功后的界面
