流体域怎么抽

Volume Extract 在SpaceClaim里点一下，流体域就出来了，比在SolidWorks里画包围框再布尔减快得多。做内部流动的模型，直接拿实体零件在DM或者SpaceClaim里Fill一下，省掉建外框那一步。

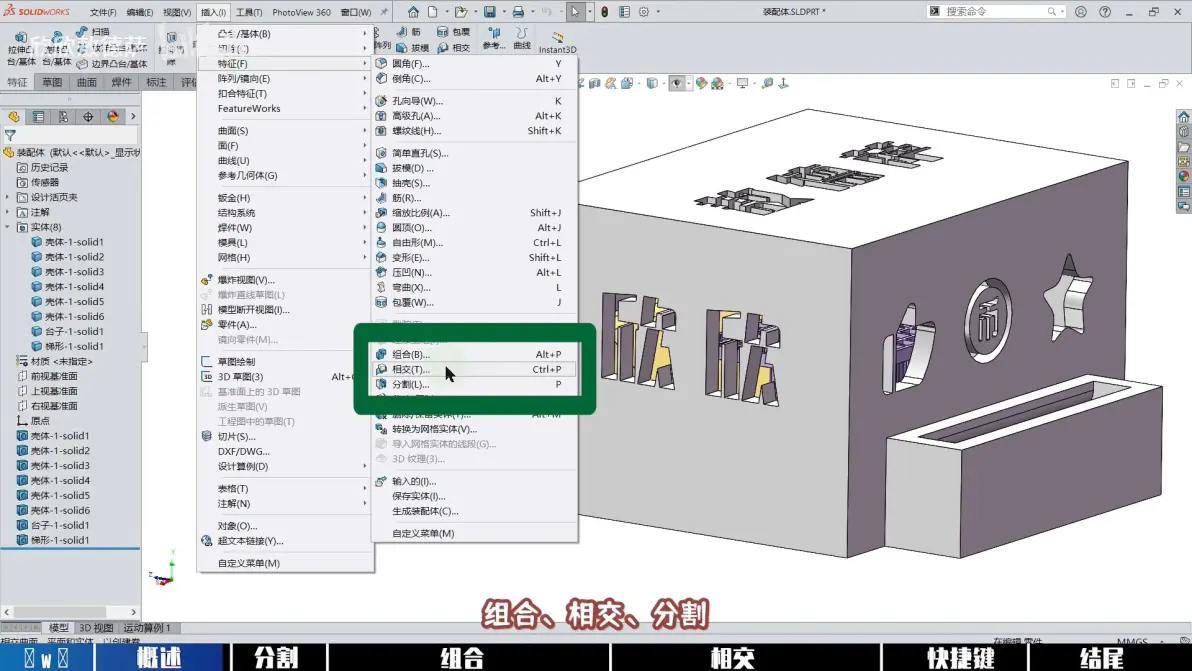

SolidWorks里做外流场，先建一个比模型大一圈的实体，长宽高按特征尺寸的三到五倍，下游方向拉长到八倍以上。装配体里插进模型零件，位置固定好，两个实体之间不要有干涉。用 插入 > 特征 > 组合，操作类型选删减，主要实体是外框，要减的实体是模型，确认之后外框内部就空了，剩下的就是流体域。导出STEP或者Parasolid，导入Fluent之前把单位确认一遍。

DM里做流体域，用 Enclosure 或者 Fill。Enclosure 建包围框，形状选长方体或者圆柱，尺寸在细节面板里给，模型跟包围框之间不要有穿透。Fill 是反过来，把固体内部空腔填上，做阀门或者管道内流的时候直接Fill，比布尔减少好几步。SpaceClaim里 Prepare > Volume Extract 专门干这个，选封闭面组，自动识别内外，点一下流体域就建好了。

之前做一个换热器的流体域，壳体加管束，几百根管。在SolidWorks里布尔减跑了十几分钟，减完发现有几根管壁跟壳体干涉，组合失败。换到SpaceClaim，Volume Extract选面组的时候一根一根管选，选到一半软件崩了，内存直接吃满。那台机器只有16G内存，模型打开就占了12G，旁边同事还在跑另一个仿真，风扇声音大得听不见自己说话。后来把管束简化成多孔介质，流体域只保留了壳侧，省事很多。

管道内流或者阀门流道，DM里 Fill 选内表面，自动封闭进出口，生成流体域。进出口面要提前在CAD里做好标记，或者导入DM之后用 Named Selection 命名，后面在Fluent里设边界条件直接按名字选，不用一个个面点。SpaceClaim的 Volume Extract 也一样，生成流体域之后把进出口面单独命名，导出的时候名字跟着走。

外流场建包围框的时候，进出口边界不要离模型太近，入口在前方三到五倍特征长度，出口在后方八到十倍。包围框的对称面利用起来，流场本身对称的只建一半，Fluent里设对称边界，网格量和计算时间都省一半。汽车外流场这种例子，半模型加对称面，网格量从几千万降到一千多万，跑起来快很多。

SolidWorks、SpaceClaim、DM三个软件里，内部流动推荐SpaceClaim的Volume Extract，快而且对复杂腔体识别准确率高。外流场推荐DM的Enclosure，参数化的包围框可以随模型尺寸变化自动调整。SolidWorks的优势是设计师手边就有，零件不用转格式，直接原地做布尔减，缺点是复杂模型跑得慢，内存吃得厉害。

路径汇总：SolidWorks 插入 > 特征 > 组合 > 删减，导出STEP。DM Enclosure 建外流场，Fill 建内流场。SpaceClaim Prepare > Volume Extract 选面组生成流体域。进出口面提前用Named Selection命名，导出前检查单位。
