Ansys SpaceClaim计算域命名出现乱码的小技巧处理方法分享

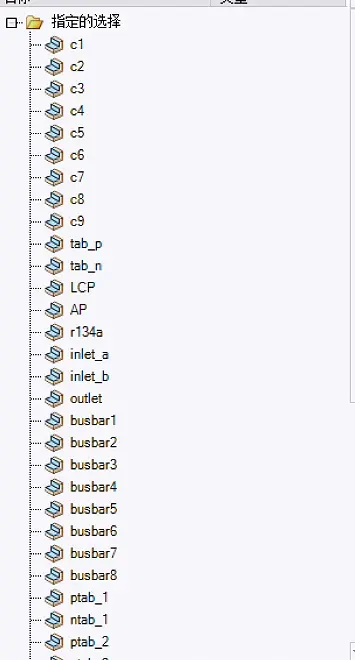

开门见山，近期构建了一个包含多个零部件的电池热管理系统，打算利用Ansys Spaceclaim对几何模型进行预处理以及边界命名，各部件的命名大致如图1所示：

   图1 热管理系统中不同部件的命名

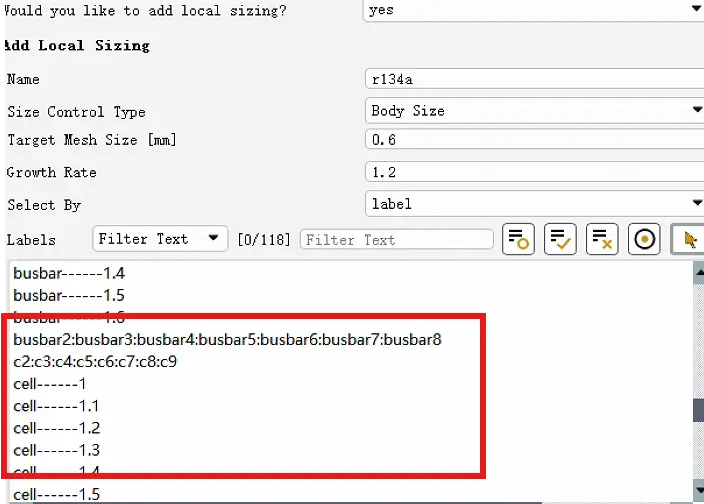

然而，在完成几何模型的计算域及边界条件命名后，植入Fluent Meshing会发现计算域的命名出现了多个乱码，其命名规则似乎是直接按照不同区域的ID以及此前在solidworks中的零件命名来执行的，如下图2所示：

   图2 从Spaceclaim直接植入Fluent Meshing的计算域命名

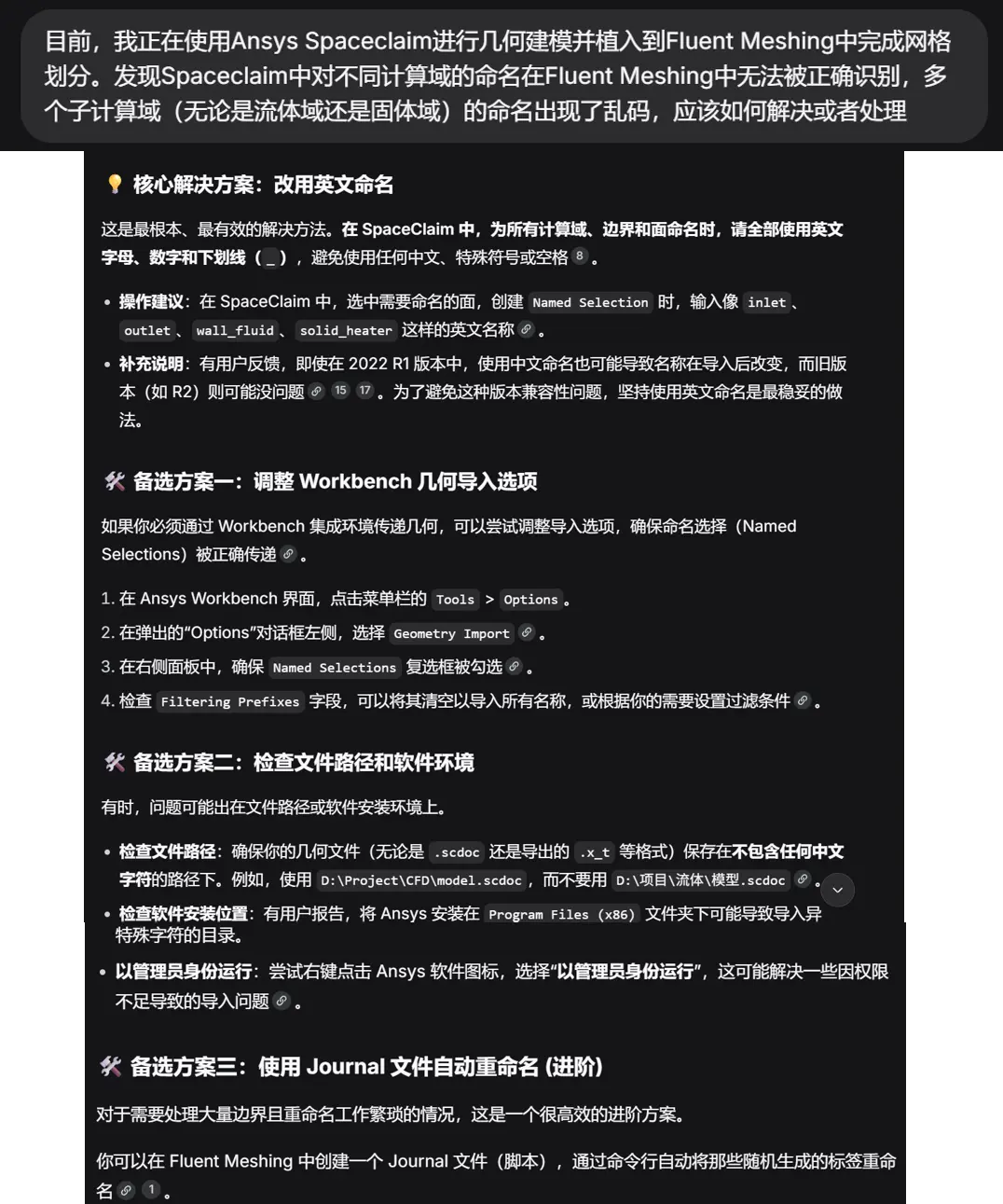

随后，向Deepseek询问上述问题的解决方案，具体答复如图3所示：

   图3 Deepseek中关于flent meshing计算域命名乱码的解决方案


可以发现，此前Spacecalim中关于所有零部件的命名均已小写字母加数字进行命名，且保存路径也没有出现任何中文名称。随即采用方案一，也就是在Workbench中打开带有Fluent Meshing的模块进行网格划分，具体如图4所示：

   图4 由Workbench打开Fluent Meshing的计算域命名


由图中可以发现，各个计算域的命名已恢复正常，至此问题解决。规则命名的计算域有利于后续对其定义材料属性以及边界条件。如果你也遇到上述问题，不妨用这个方法试着解决看看。欢迎大家在评论区多多讨论！！！
