用ANSYS SpaceClaim快速建水冷板模型的操作技巧与注意事项

最近有不少工程师在使用Icepak做项目，并且过来咨询技术问题，所以借这个机会，给大家分享一些相关内容，提升工作效率。

本期给大家带来的是关于如何运用ANSYS SpaceClaim快速构建水冷板模型研究内容，希望对大家有帮助。

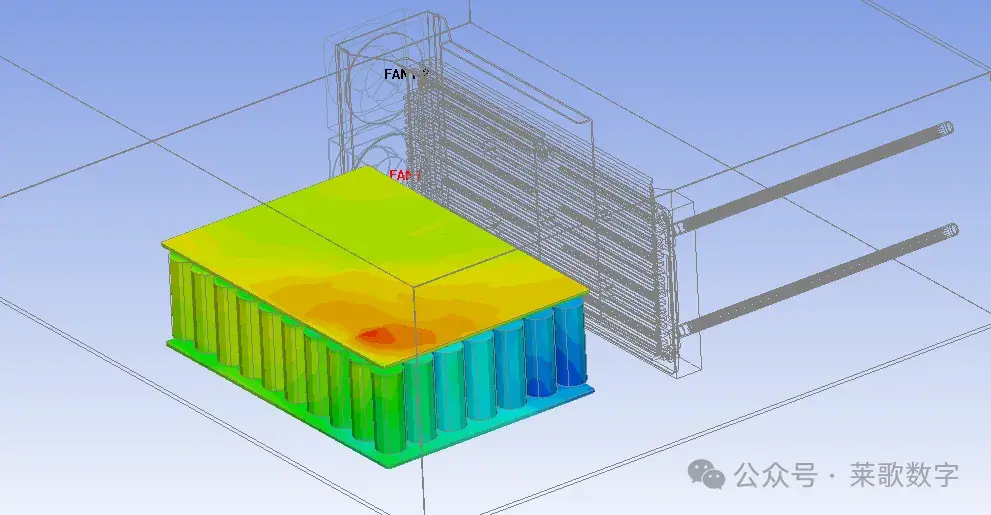

直流储能电源模型

1.体积抽取建立液冷流域

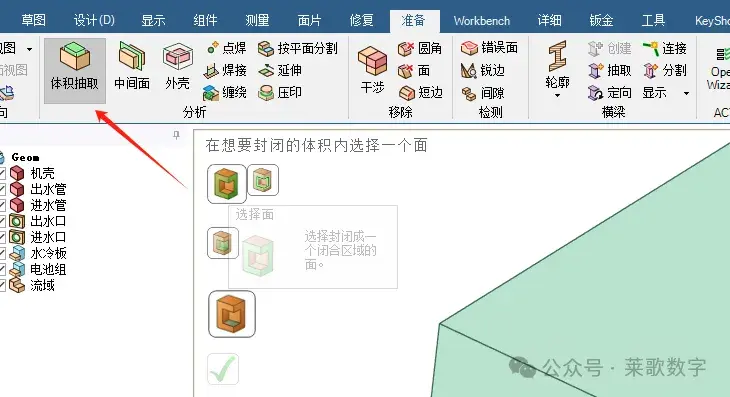

通过准备菜单中的体积抽取功能，可以快捷建立液冷流域模型，选择合适的边界及内部截面即可，如下图所示。



液冷流域建模

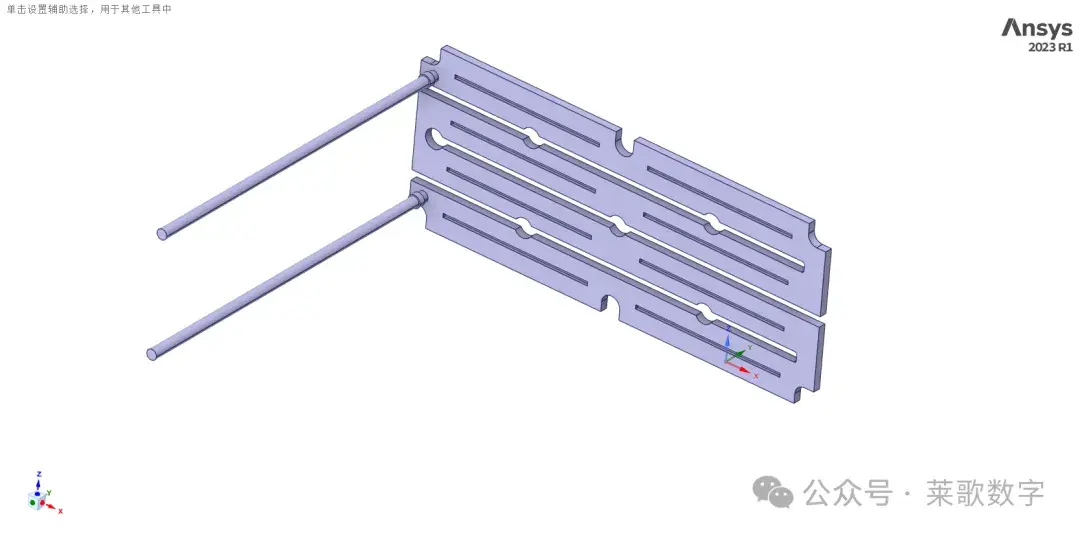

建立好的液冷流域模型如下图所示，



液冷流域模型

2.模型简化与识别

对于SpaceClaim里面的模型简化与识别功能，可以选的有四种模式，对于比较简单的模型，比如圆柱、方块等，可以用前面三种，对于复杂的模型，万能的选择就是级别3（CAD对象）。



简化方法



级别3（CAD对象）

根据模型复杂程度，选择刻面质量，模型越复杂，越往右边靠即可。

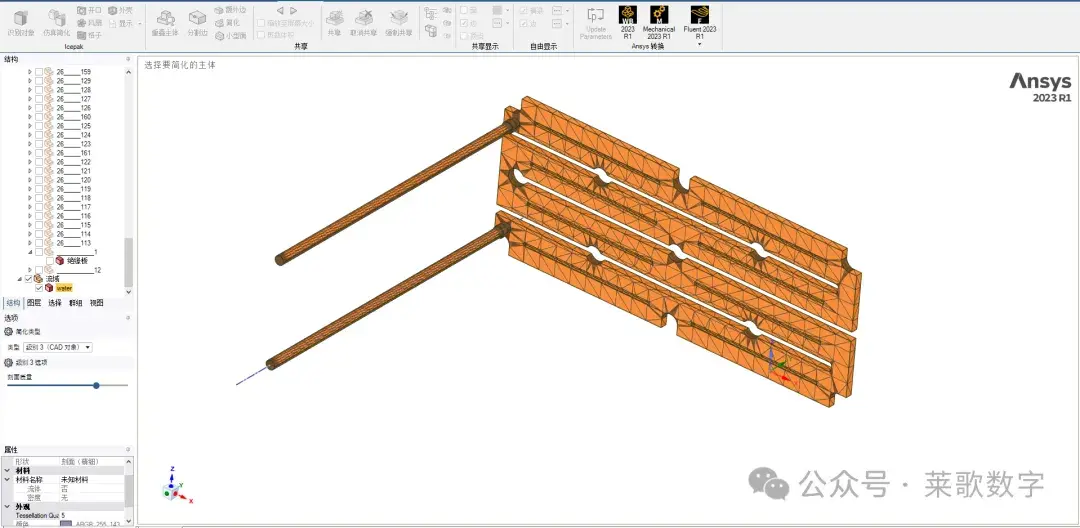

简化后的模型

这里需要注意，简化操作完成后，需要按快捷键“s”，即可结束当前操作。

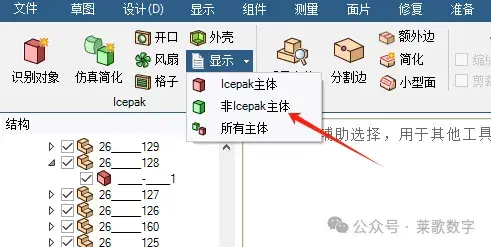

3.识别简化后，选择显示所有非icepak主体

可以通过选择显示Icepak主体模式，查看所有已经识别简化的模型，看是否满足我们需求，即所有需要简化的模型都包含在内。

然后，选择显示所有不需要简化的模型，然后框选删除即可。

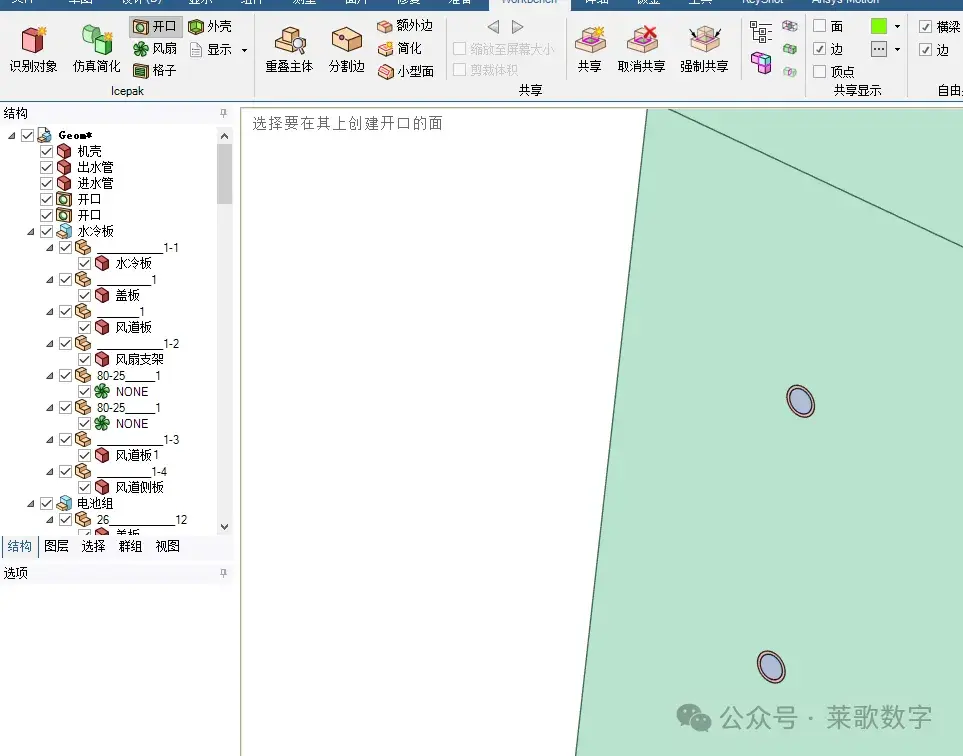

4.设置开口，进出水口

在这里可以用软件自带的开口功能，选择合适的边界即可建立开口模型，设置进出水口名称。

不在这里建模，可以到icepak软件主界面后，也可以通过设置开口建模，效果一样，但是会比较麻烦。
