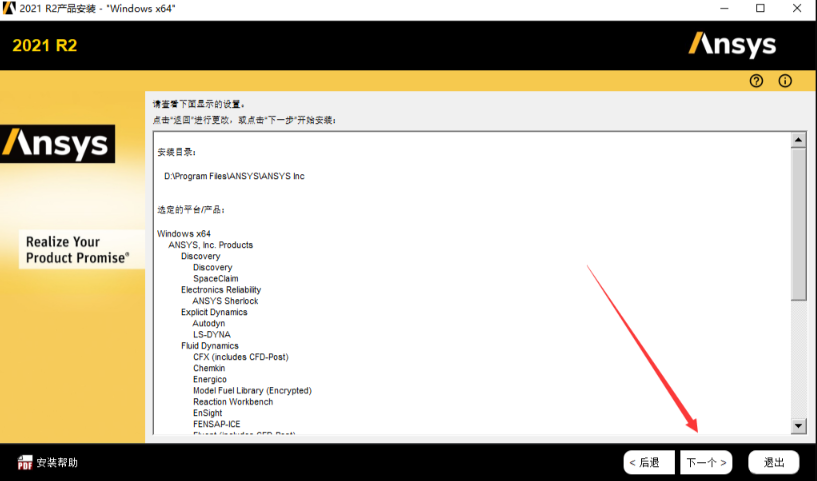

ANSYS FLUENT管道流动仿真入门流程详解，配合Workbench使用

网格生成后删除返回workbench，当3mesh有黄色闪电符号时，右键更新updata；此处可以进行模型保存，路径不能有中文；

4step求解器设置：

Fluent Launcher界面home中dimension区分2D和3D模拟、 solver options中的双精度选择后结果会更提高计算精度、solver processes是求解的线程数（最高为逻辑处理器数目）。

导入之前保存的模型，在出现的General中选择稳态（steady）和瞬态（transient）的计算类型；Gravity是重力设置，考虑重力时再设置。

打开左侧models，选择Viscous 粘性/湍流模型，选K-epsilon模型（鲁棒性好、收敛性强、计算成本低、精度满足宏观要求，但不合适考虑边界层低雷诺数区、大曲率流线计算）、Near-Wall Treatment近壁面处理中选择Scalable Wall Functions (可缩放壁面函数，要求网格粗，第一层网格节点的无量纲高度 y+ 落在 30 ~ 300 之间。计算速度快，不易发散，但精度粗糙；Enhanced Wall Treatment (增强壁面处理)也算是稳健和智能的选择)；

选择材料material，双击其中的air空气，在打开的界面中选择fluent自带材料库fluent database material，选择水water-liquid，然后copy，即可生成材料。随后应用该材料，在Cell Zone Conditions计算域条件中的fluid选项把材料edit编辑，在弹窗中进行流体材料的切换，成功应用。

随后在Boundary Conditions边界条件设置中，选择之前定义的inlet，双击，在Velocity Magnitude [m/s] (速度大小)设置速度为5；（可以右键inlet，在type中选择入口类型，如流量入口、压力入口等）。outlet出口边界条件保持默认（大气接触）。

随后在solution求解器设置中选择求解方法methods，把scheme的选项切换为simple；

设置计算过程需要监控的参数monitors，选择report plots，在弹窗中定义需要监控的参数：选择NEW report plot，新弹窗右侧选New,选surface report表面报告中的Area weighted Average面积加权平均类型，求取选定面上每个网格节点的压强，按照网格面积进行加权计算出的平均值。在弹出窗口进行命名，左下角Create (创建选项)中勾选 Report File 和 Report Plot，且 Frequency 为 1、勾选Print to console打印结果到命令栏，OK完成设置。

（Report File：每计算 1 步，会把当时的压力数值写进一个文本文件（.out 格式）里，方便以后复盘查看数据。Report Plot：每计算 1 步，会在 Fluent 图形界面中动态画出一条折线图，直观地看到压力随着迭代步数的变化（这就是最关键的实时监控）。Frequency 1：表示每迭代 1 步就记录和画图一次。）

在residual monitors中设置精度，当残差小于精度时停止计算，收敛。

在solution中再进行初始化initialization，选择Hybrid Initialization（混合初始化，不依赖于之前设定的边界条件来“简单填充”内部。相反，它通过快速求解拉普拉斯方程，根据设定的入口和出口条件，智能地推算出整个计算域内合理的压力场和速度场。好用），点击initialize进行初始化。如果出现了未收敛的警告，可以在点击initialize右侧的more setting，增大迭代次数然后apply即可。

计算calculation Activities，双击Run Calculation运行计算，点击Calculation开始计算。
