TrueGrid模型导入ansys实例
仅利用ansys计算程序及后处理.
看到大家好多问题都是围绕怎么TG模型导到求解软件中去求解
现在给大家做一个较为简单的例子,
里面涉及到一些看起来很简单的命令,却是非常重要的命令
如参数化,边界,加载,材料定义,这些大家可能用TG还是个盲区.
希望大家能从中学到知识,不懂可以留贴或pM me .乐意和大家交流.

程序命令为:
CAPTION CAP caption cantilever static analysis by tiny0o0
disp
para
rho 7.0e-4 c density
e 2.1e+11 c Young’s Modulus
pr .3 ; c Poisson’s Ratio
ansys c 输出类型
ansyopts antype 0 c 分析类型static analysis
ansymats 1 stif45 c 3-d isoparametric solid单元
prxy %pr; c 材料属性
ex %e;
dens %rho;;
block 1 6 10;1 5;1 5;0 10 20;0 5;0 5;
mti 1 3; 1 2; 1 2;1; C 赋予材料1
NSET 1 1 1 1 2 2 = base c 建立节点集合
nset 3 1 1 3 2 2 = force
merge
B NSET base dx 1 dy 1 dz 1 ; c 约束节点
Disp
FC NSET force 0 1 0 500 0; c 加载力500
Write
Save
End

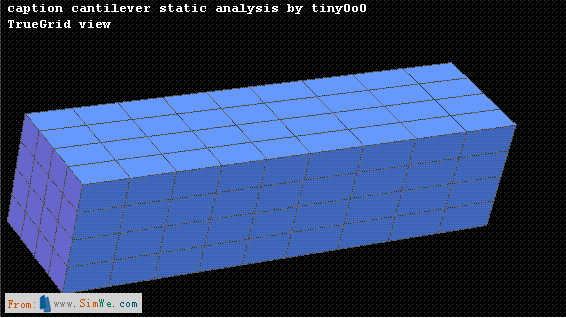

使用end这个命令后TG会自动关闭,大家可以不用,可以方便观察一下模型再用end结束TG建摸


[url=]

二、然后将生成的输出文件trugrdo改成所需要的格式。这里为方便仅加后缀名trugrdo.txt
三、将trugrdo.txt放在ansys工作目录下，或方便提取的路径中。
四、在trugro.txt中加入命令：/prep7
相信会ansys的人应该知道这个最简单的命令，进入前处理
五、然后在trugro.txt的末尾加上命令：
/SOLU
SOLVE
进行求解命令输入，此命令纯属ansys命令，当然可以在导入文件txt进入ansys后，自己点击求解也可。

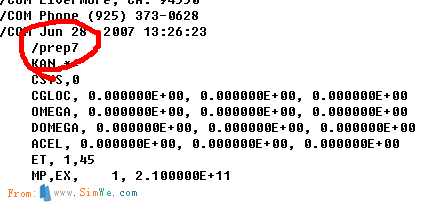

步骤四

[url=]

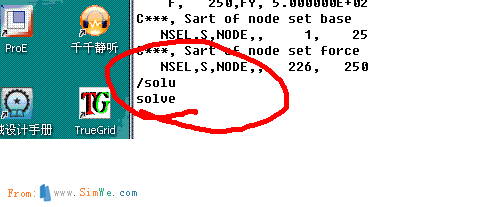

步骤五

[url=]

六、打开ansys,点击菜单FILE----READ INPUT FROM---找到所设定的trugro.txt输入。
弹出的选项选择NO.
七、如果做了第五步，就不需要再做此步
Solution—solve---current LS
八、Select everything ---plot element

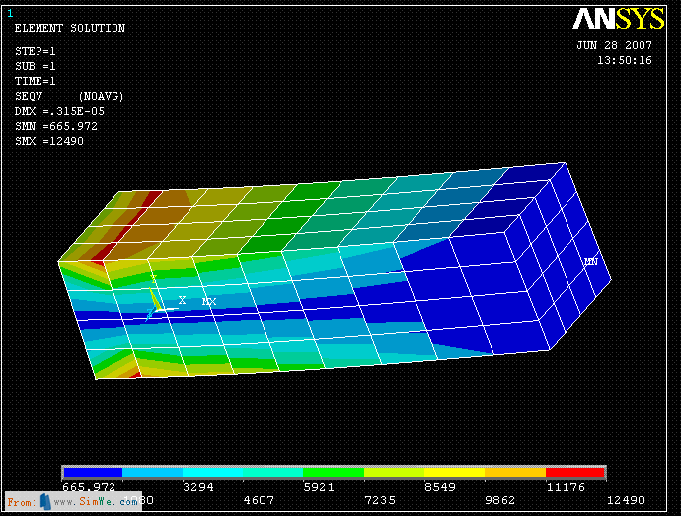

Fit观察模型九、观察计算结果如应力：


[url=]
