Workbench与ANSYS APDL联合使用的仿真笔记

• Mechinical APDL

传统的ANSYS经典界面，更专业，对于底层的操控更方便。建模，数据导入和操作性，不如workbench。

• workbench

workbench是ANSYS公司开发的协同仿真环境。在数据导入，网格划分方面都有很方便，尤其对于曲面和装配体的模型的识别。一般软件都没有单位，各种数据输入单位统一需要自己计算或者查表。Workbench有自己的单位系统。

① Mechinical APDL网格导入workbench

虽然workbench划分网格功能已经非常强大，但是有的时候划分网格存在质量不好或者繁琐特点，此时APDL划分网格就十分简单。另外其他前处理器的网格也可以非常方便的导入workbench。

将ANSYS中对丝杠的规则分网模型导入到workbench中

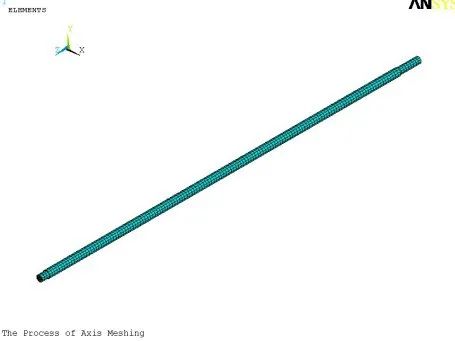

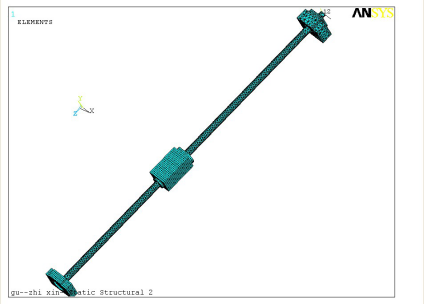

1）ANSYS中模型

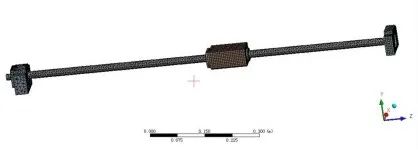

2）导入workbench的模型

② Mechinical APDL读取workbench的结果文件进行后处理

workbench虽然功能强大，操作方便，但是不容易操作底层。充分利用workbench建模和操作的方便性以及Mechinical APDL对于底层的操控性，在workbench中进行分析求解，进入Mechinical APDL对workbench的结果进行底层的后处理。

用Mechinical APDL读取workbench对固定—支持安装方式下的滚珠丝杠系统的温度场瞬态分析结果文件，进行后处理

例如，绘制结果文件中，最高温升的节点的温度随时间变化曲线。找到最后时刻，最高温度的节点编号是22449，绘制该节点温度随时间变化曲线如下：

③workbench的模型转入到Mechinical APDL

Mechinical APDL对几何模型的识别，数据导入处理都不如workbench。并且workbench可对装配体自动识别，workbench的装配体模型导入到Mechinical APDL已经建立好相关的接触。

workbench的模型转入到Mechinical APDL

1）workbench的模型

2）导入Mechinical APDL
