Cadence Allegro添加Logo并缩放调整方法

通常在Allegro进行PCB Layout设计完成时，为了让我们公司的产品能有明显标记，通常需要添加公司或产品Logo，下面介绍两种添加方法：

方法一:

使用工具: RATA Raster (BMP) To Allegro (IPF)

1、把BMP图片导入软件工具中,然后生成plt文件,如下示意:

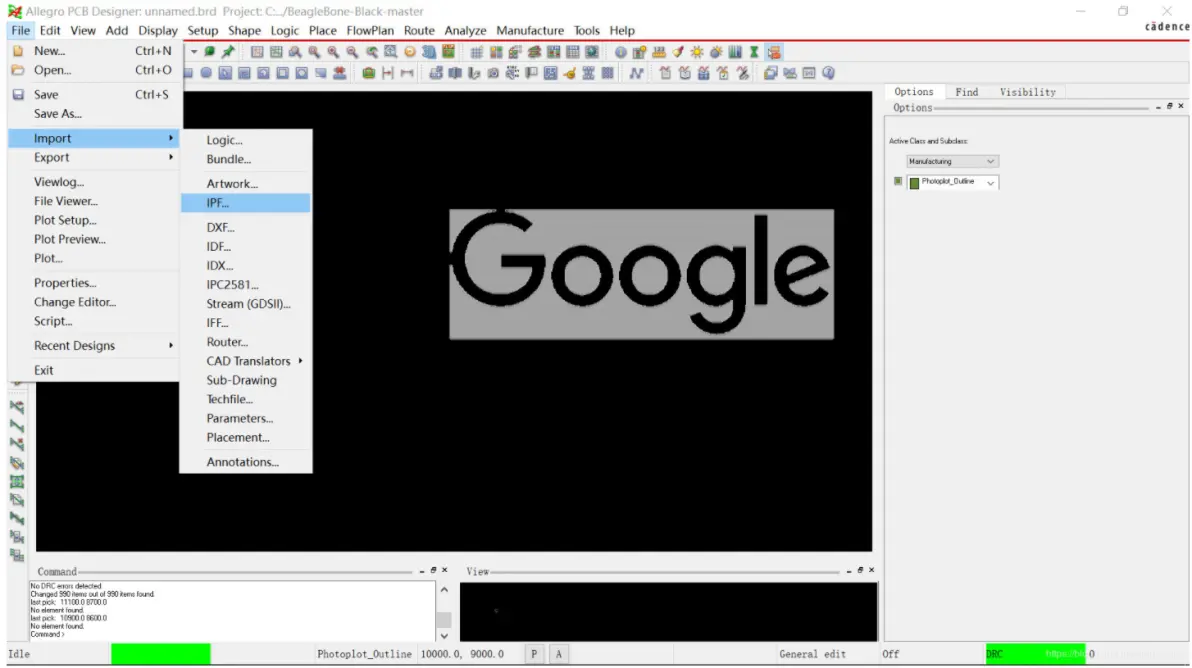

2.打开Allegro,导入生成的plt文件,示意如下:

这种方式是最简单的方法,但制作出来的Logo颗粒度较大，放大看精细度不高，下面介绍第二种方法。

方法二:

使用工具：光栅图转矢量图工具(Raster to Vector),AutoCAD

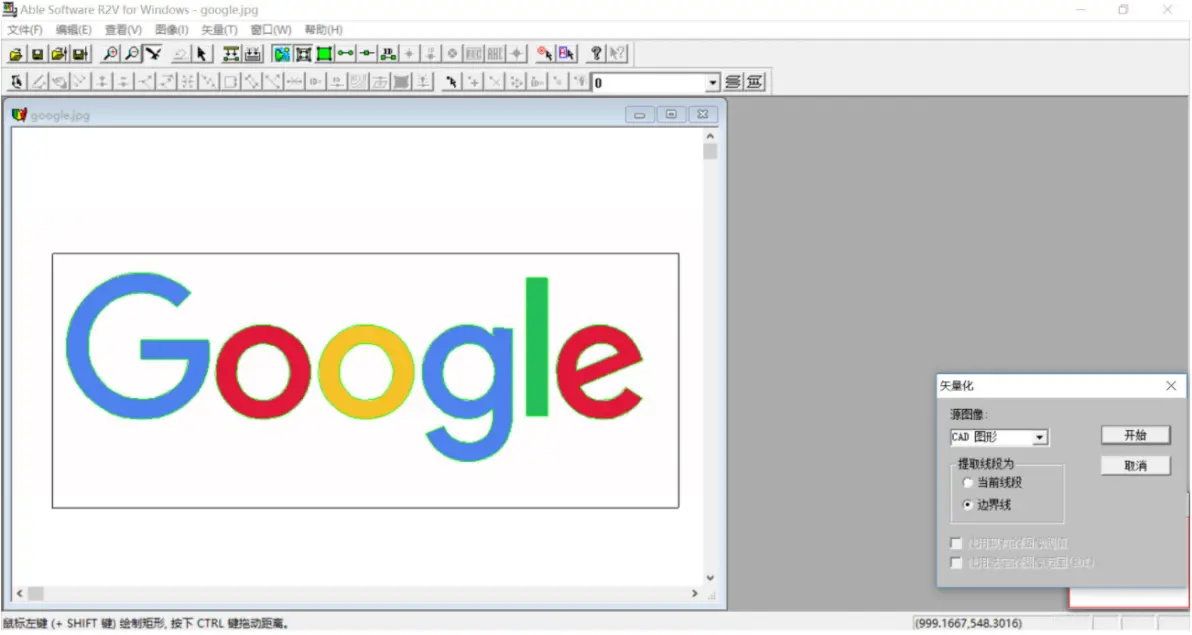

1.将图片导入Raster to Vector软件，把图片生成矢量图（dxf）文件,如下示意:

2. 打开AutoCAD,查看生成的dxf文件,设置下大小,根据电路板实际大小把dxf文件进行缩放或放大,如下示意:

3. 打开Allegro,把dxf导入,示意如下:

对LOGO进行缩放操作：

1.选择菜单栏Dimension——Create Detail命令对logo进行缩放设置，如下图所示：

2.在Options侧边中可以设置logo缩放比例，如下图所示：

文章到此就给大家介绍完添加LOGO的方法了，希望大家喜欢。
