按页摆放器件方法，Allegro布局功能演示

在电路设计中，原理图中常以一个功能模块的器件绘制在同一页面上，因此，通常将器件在pcb按页摆放在一起，更方便进行模块化布局。为此，Fany skill添加了将pcb中的器件按照原理图页，进行分类摆放的功能。需要注意的是，此功能需要在将器件导入PCB之后，才可执行此操作。

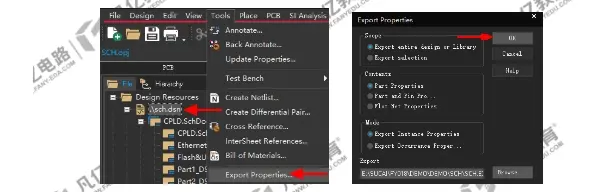

1、首先需要再原理图导出“.EXP”文件，如图1所示，选中.dsn文件，依次点击“tools-Export Properties...”选项，在对话框点击“OK”按钮，默认将“.EXP”文件生成到原理图文件所在路径。

图1 生成“.EXP”文件

2、点击菜单“Fany skill-布局-按页摆放”选项，执行此命令，如图2所示，快捷调用指令“quickplacebyorcadexp”，可直接在“Command”栏输入，或将此指令设置快捷键。

图2 打开“按页摆放”命令

3、在“布局分页工具”对话框中，首先点击“浏览”按钮，选择第1步从原理图导出的“.EXP”文件，如图3所示；然后在“PCB器件的间距和原理图符号间距的倍数”输入框中设置间距倍数，该参数用于控制器件摆放的疏密程度，若无特殊需求，建议默认的4倍数值。

图3 选择EXP文件

4、点击"布局"按钮后，系统会自动将原理图中的对应器件按照其在原理图中的大致相对位置进行排布，布局效果如图4所示。

图4 按页面布局完成的PCB
