ABAQUS单位制对照表，换算别靠脑子记

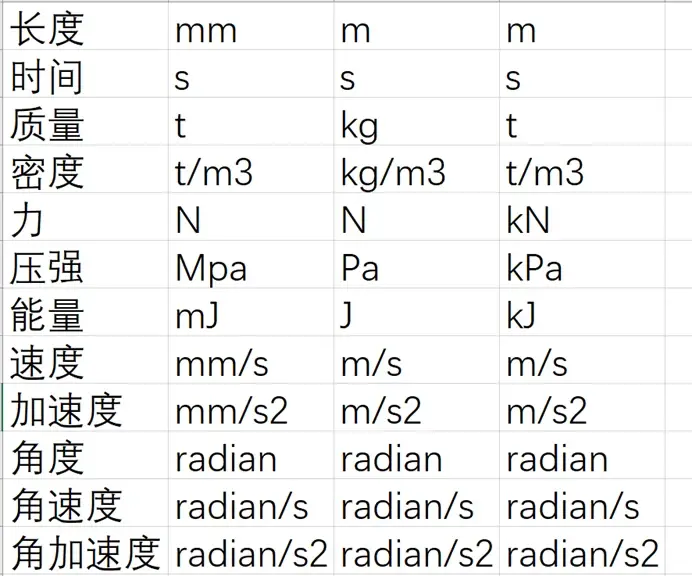

增量步降到 1e-9，msg 里 zero pivot 一堆，查了半天是密度填了 7850 但长度用 mm，abaqus 按 tonne/mm³ 读，质量大了十亿倍，惯性项完全不对，abaqus 不检查单位，所有物理量自己统一，长度 mm 就全用 mm，力 N 就全用 N，质量 tonne 就全用 tonne，时间 s，应力 MPa，密度 tonne/mm³，钢 7.85e-9，杨氏 210000，泊松比 0.3，重力 9810，能量 N·mm 就是 mJ，功率 mW，热膨胀 1.2e-5，导热 45 mW/(mm·K)，比热 4.6e8 mJ/(tonne·K)，声速 343000，空气密度 1.225e-12，体积模量 0.144，这套 mm-tonne-s 最常用，建模导入的尺寸不用改。

SI 制也顺手，长度 m，质量 kg，力 N，应力 Pa，密度 7850，杨氏 2.1e11，重力 9.81，能量 J，功率 W，导热 45 W/(m·K)，比热 460 J/(kg·K)，声速 343，空气密度 1.225，体积模量 142000，如果 CAD 导入是 mm 就得缩放 0.001，或者整体改单位，别一半 mm 一半 m。

m-tonne-s 适合大模型，长度 m，质量 tonne，时间 s，力 kN，应力 kPa，密度 7.85，杨氏 2.1e8，重力 9.81，能量 kJ，功率 kW，导热 0.045 kW/(m·K)，比热 460 kJ/(tonne·K)，这个体系里力和应力数值好读，钢密度 7.85 跟 g/cm³ 一样，不容易记错。

英制 in-lbf-s，长度 in，力 lbf，时间 s，应力 psi，密度 lbf·s²/in⁴，钢 0.000735，杨氏 30e6，重力 386.1，能量 in·lbf，功率 in·lbf/s，导热用 Btu/(in·s·°F) 那套更麻烦，一般用不到，碰到老美图纸再说。

检查单位混没混，看总质量，装配体质量是不是合理，看重力载荷下的位移，是不是毫米级，看模态频率，钢件第一阶是不是几百赫兹，如果频率零点几赫兹就是密度或模量差了几个数量级，如果位移几米就是重力填了 9.81 但长度是 mm，如果应力几万 MPa 就是力用 N 长度用 m 应力成了 Pa 又当 MPa 读。

热分析单位，mm-tonne-s 下导热 mW/(mm·K)，比热 mJ/(tonne·K)，热膨胀 1/K，热流 mW/mm²，温度 K 或 °C 差 273.15 但温差一样，辐射 Stefan-Boltzmann 常数 5.67e-14 mW/(mm²·K⁴)，SI 是 5.67e-8 W/(m²·K⁴)，换算 mm 后 5.67e-14，这个容易错，声学空气体积模量 0.144 MPa，密度 1.225e-12，声速 343000，水密度 1e-9，声速 1.5e6，体积模量 2.25e3。

单位转换脚本，网上有 python 的，把 SI 转 mm-tonne-s，长度乘 1000，质量除 1000，密度乘 1e-12，kg/m³ 到 tonne/mm³ 就是 1e-12，7850 kg/m³ = 7.85e-9，杨氏 Pa 到 MPa 除 1e6，重力 9.81 到 9810，力 N 不变，能量 J 到 mJ 乘 1000，功率 W 到 mW 乘 1000，导热 W/(m·K) 到 mW/(mm·K) 数值不变，比热 J/(kg·K) 到 mJ/(tonne·K) 乘 1e6，声速 m/s 到 mm/s 乘 1000。

下次把常用材料表补全，钢 7.85e-9，铝 2.7e-9，铜 8.9e-9，混凝土 2.4e-9，橡胶 1.1e-9，空气 1.225e-12，水 1e-9，杨氏钢 210000，铝 70000，铜 110000，混凝土 30000，橡胶 10，泊松比 0.3，0.33，0.34，0.2，0.49，重力 9810，热膨胀 1.2e-5，2.3e-5，1.7e-5，1e-5，2e-4，导热 45，237，400，1.5，0.2，比热 4.6e8，9e8，3.9e8，1e9，2e9，单位都是 mm-tonne-s，存到 D:\abaqus\unit_table.xlsx，下一步把
