掌握这几招CAD出图速度直接起飞

有很多小伙伴很纳闷，为什么明明用的软件也差不多，别人用起来就是很快呢？这当然是因为大佬们都掌握了一些技巧啊！那么在CAD中有哪些炸裂的技巧呢？

视频状态异常

01 绘图前小技巧

1、自动保存设置

画图最怕的是什么，就是快画好的时候，电脑突然崩了！别说，我还就经常会这样，所以多次血泪的教训告诉我们，在绘图之前，一定要设置好自动保存！

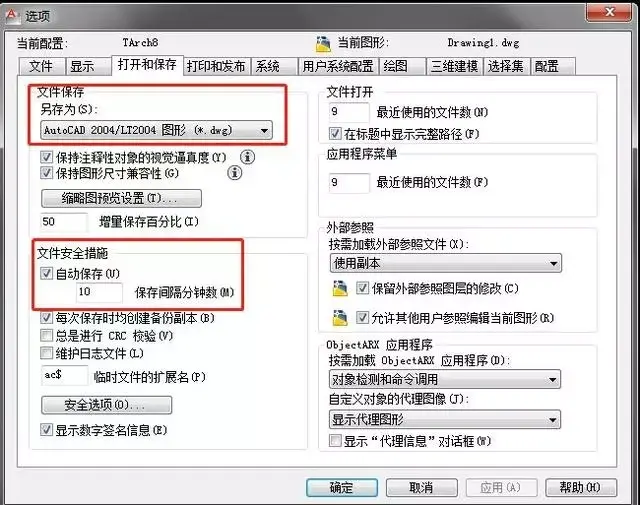

我们按下OP命令，在【打开和保存】中勾选【自动保存】选项，在这里我们可以设置保存间隔时间，一般设置在10分钟左右就好，也不要一昧地设置成很小的间隔，这样会加重CAD的运行负担！

另外保存快捷键Ctrl+s，没事就多按几下，不怕一万就怕万一！

2、显示设置

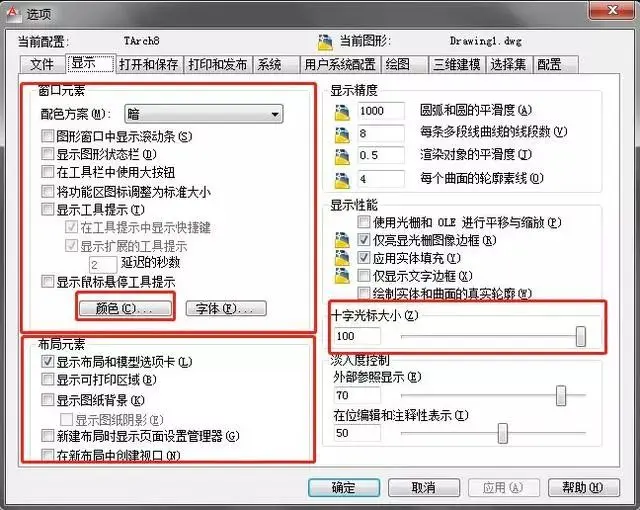

另外在【选项】——【显示】中我们可以关闭一些不必要的选项，然后在这里设置图纸布局、块编辑器的背景颜色，勾选【显示布局和模型选项卡】。把十字光标调大，这样有利于我们后面画图的时候更加方便。

3、选择集设置

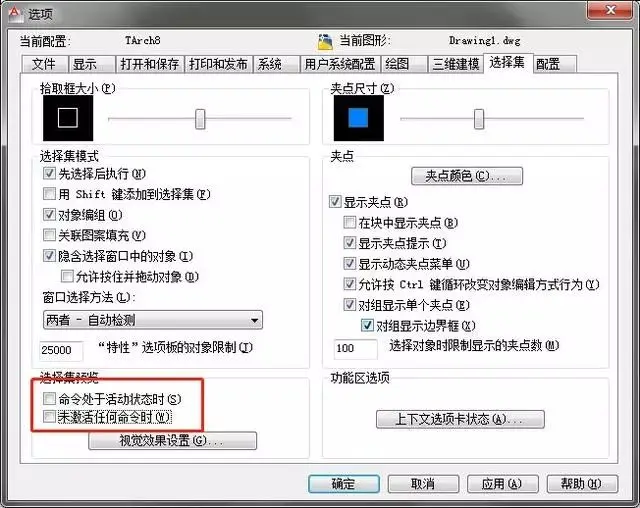

另外，选择集预览也是一个很好用的功能，只要将鼠标定位到图形处，就会高亮显示，在看图的时候比较方便！

02 绘图时技巧

1、画图模板

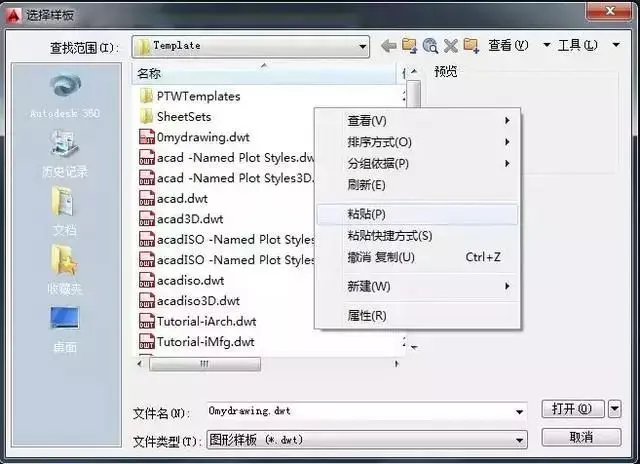

准备工作做好之后，我们要如何高效绘图呢？首先，我们可以通过提前设置线型、线宽等图层，将其存为模板，也就是.dwt格式文件，下次要用就直接打开模板，可以省去很多时间！

2、出图模板

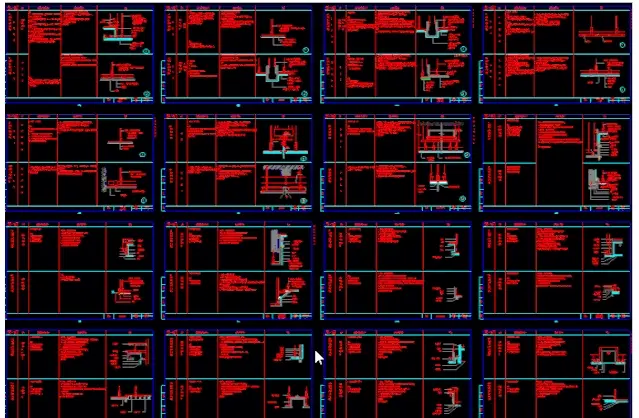

很多时候，我们需要画很多套图，但每套图里有很多步骤都是重复的，所以我们可以将封面、目录、设计说明等这种重复的内容做成模板，提前设置好不同尺寸的空白图纸。

这样，当我们需要绘制新项目的时候，直接更新参照总图，就可以节省很多时间啦！

3、去教育模板

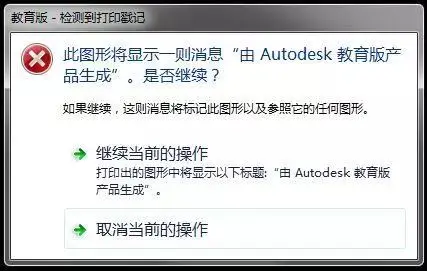

教育版也是一个有点小麻烦的东西，当我们打开文件的时候，总会弹出这个窗口，每次都要反复多次确认，浪费时间，我们可以用插件去掉，从网上下载这个插件之后，放到CAD安装目录，启动CAD加载之后，只需保存一次就可以自动去除教育版啦！
