猴博士20分钟学会AutoCAD画零件图：速成实操

如何使用AutoCAD2000绘制零件图的基本步骤和技巧.

讲师在20分钟内教授了绘制零件图的五要素:直线、圆、曲线、剖面线和标注线，并讲解了绘制这些元素的具体步骤和常用命令.

此外，还介绍了调整画布、修建命令、图层特性等辅助功能，以及使用角度光标绘制特定角度的直线，通过镜像和阵列功能快速复制零件图，使用圆角和倒角功能处理尖角.通过实际操作演示，初学者可以快速掌握AUTOCAD绘制零件图的基本技能.

要点·在进度条上展示O

20分钟学会AUTOCAD画零件图

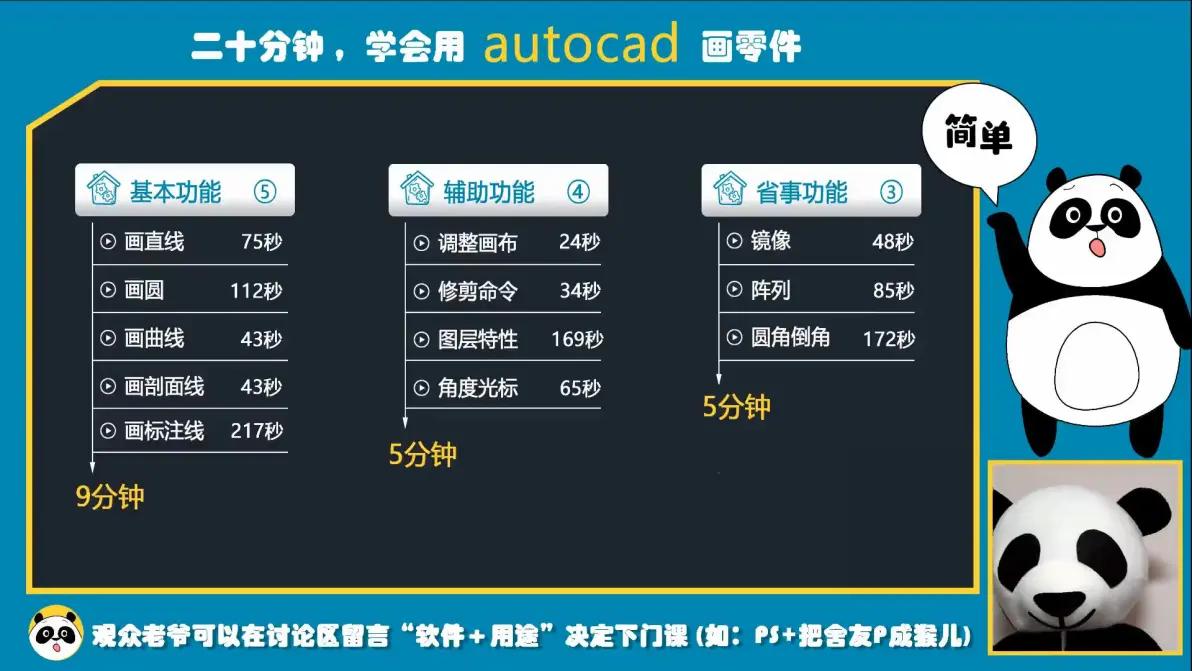

00：01介绍用20分钟教会小白用cad画零件图，强调五样构成零件图的元素。

00:36

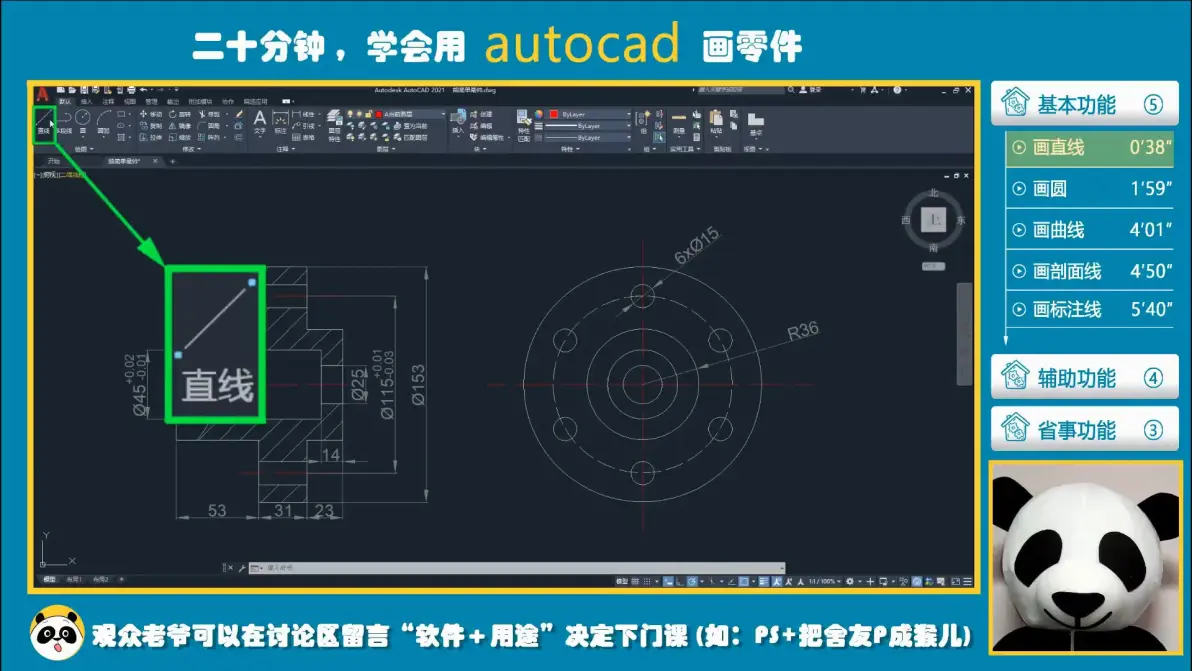

00：16详细讲解画直线的两种方法，强调常用方法的重要性。

00:43

画【直线】

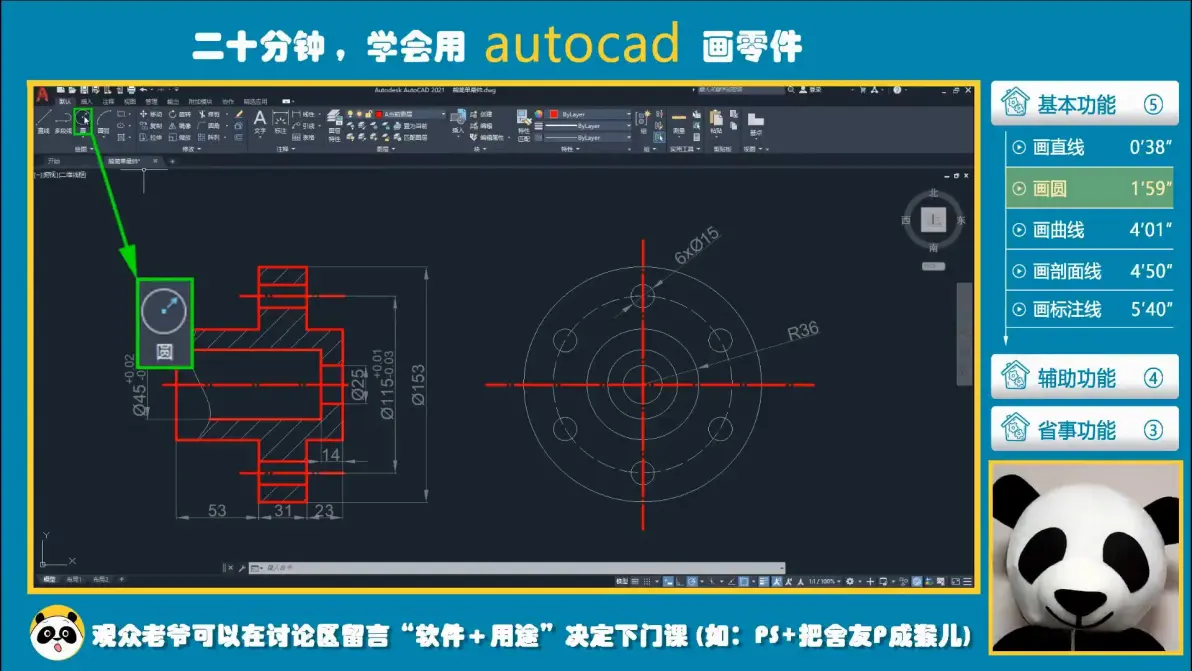

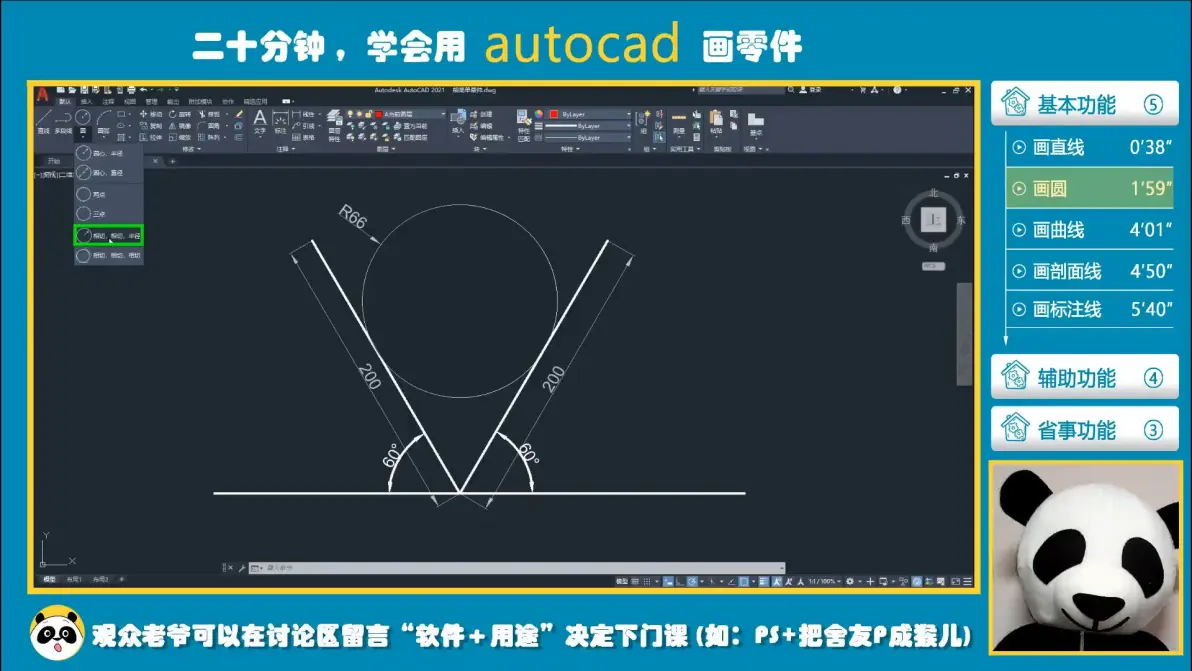

00：36详细介绍画圆的两种方法，包括利用相切关系的算法。

02:05

画【圆】

02:59

画【圆】切线关系

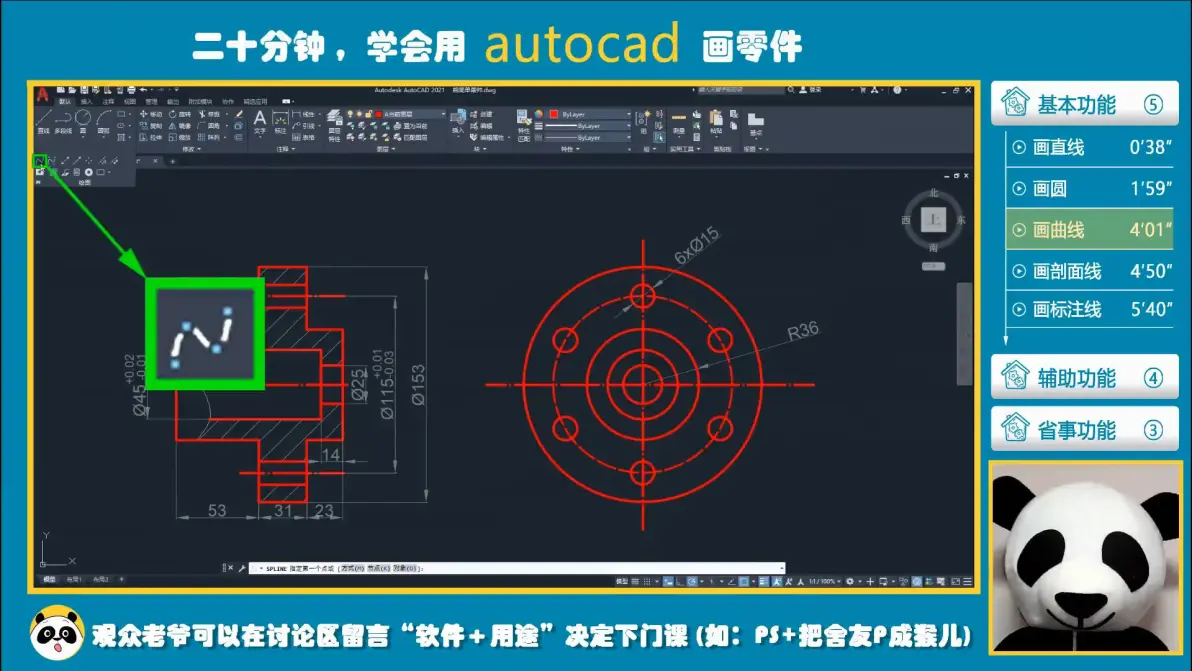

01：58讲解画曲线的方法，强调其圆润和随意的特点。

04:31

画【曲线】

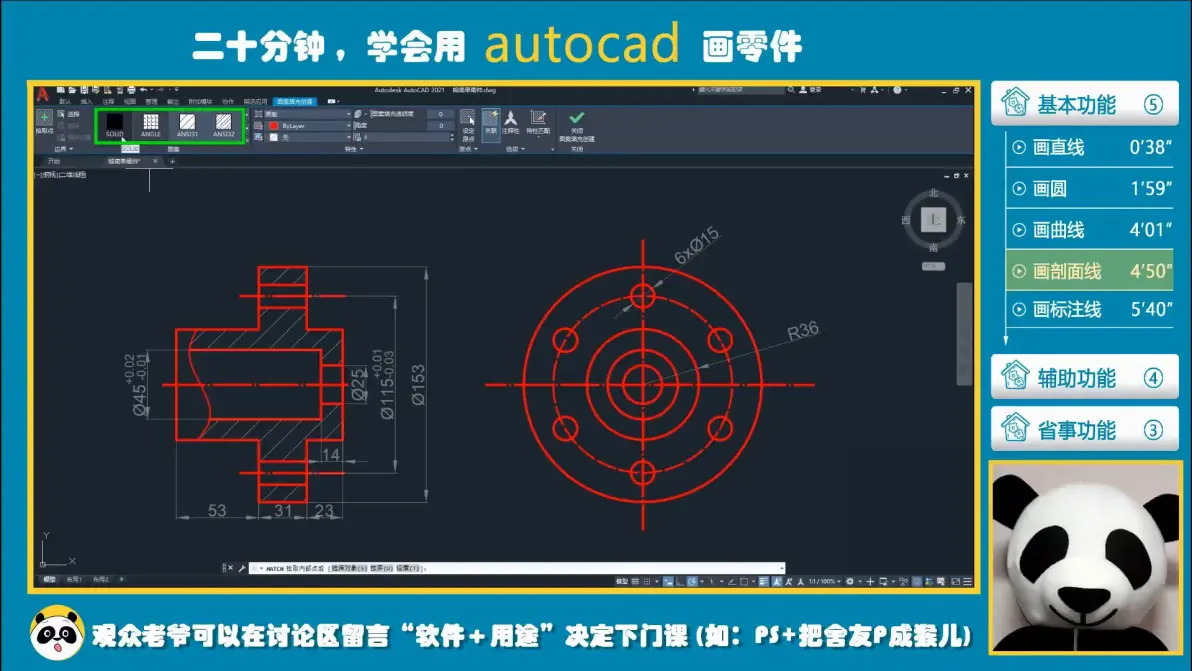

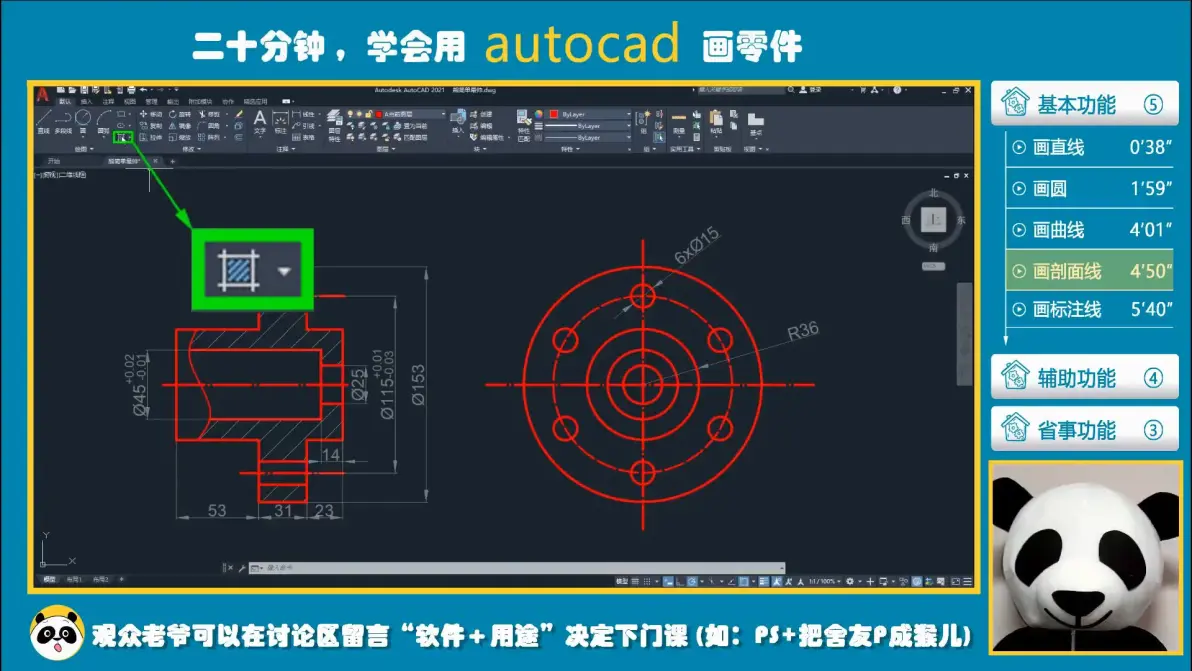

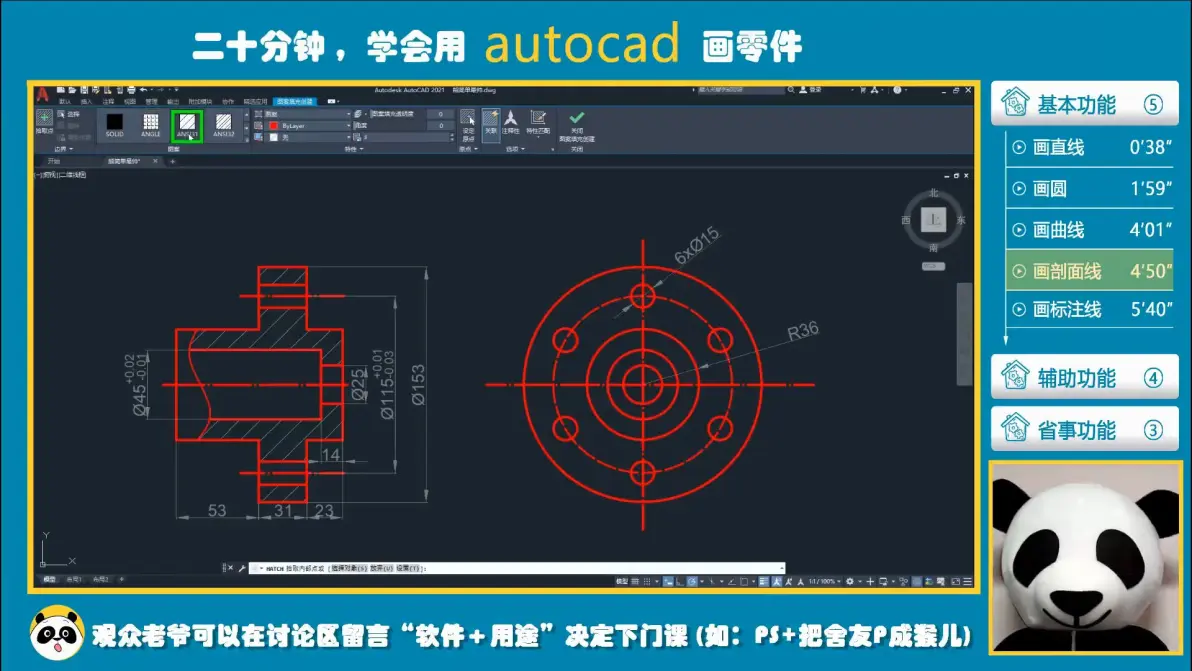

04：18详细介绍画【剖面线】的方法，强调选择【平行线】的重要性。

04:55

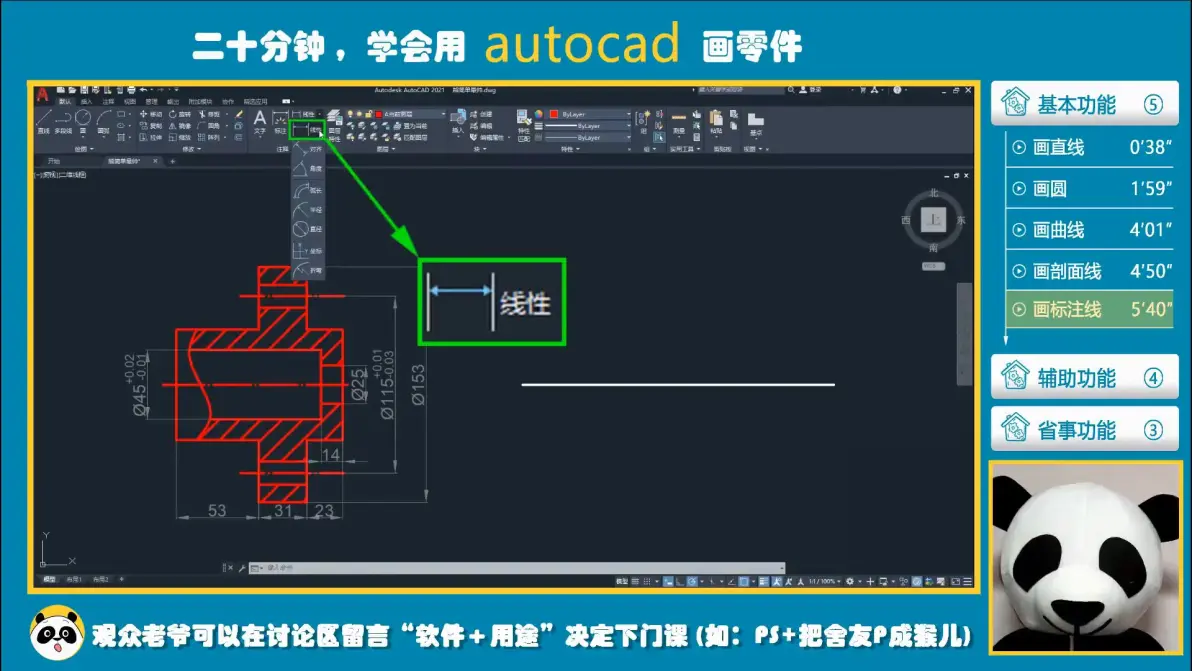

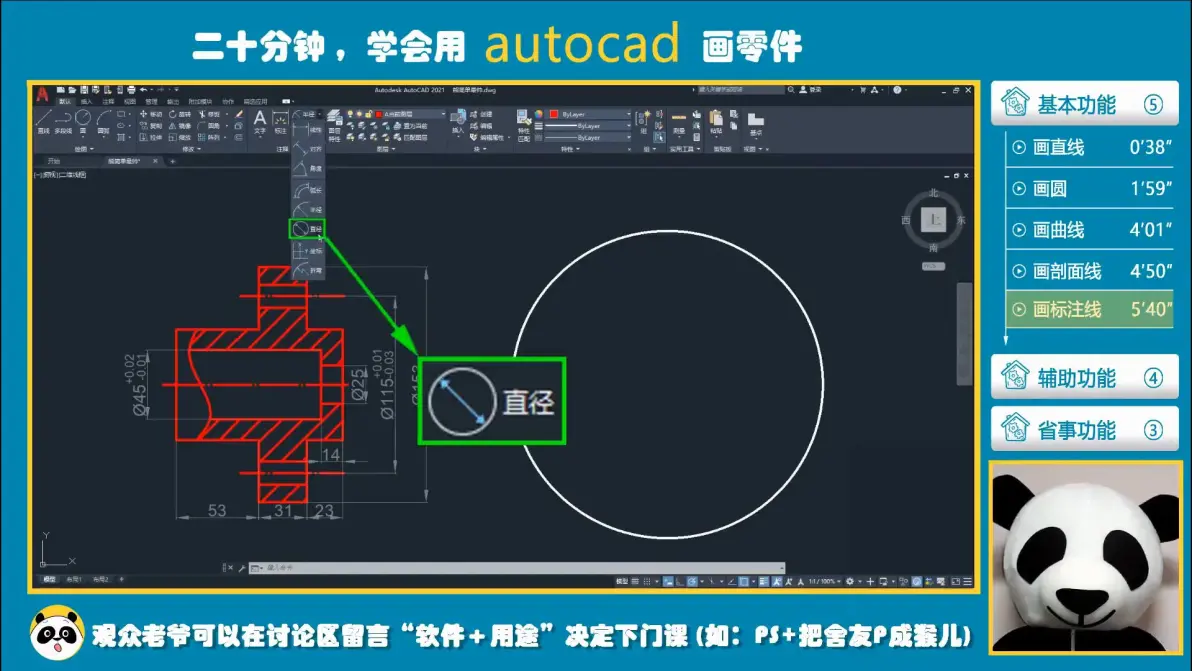

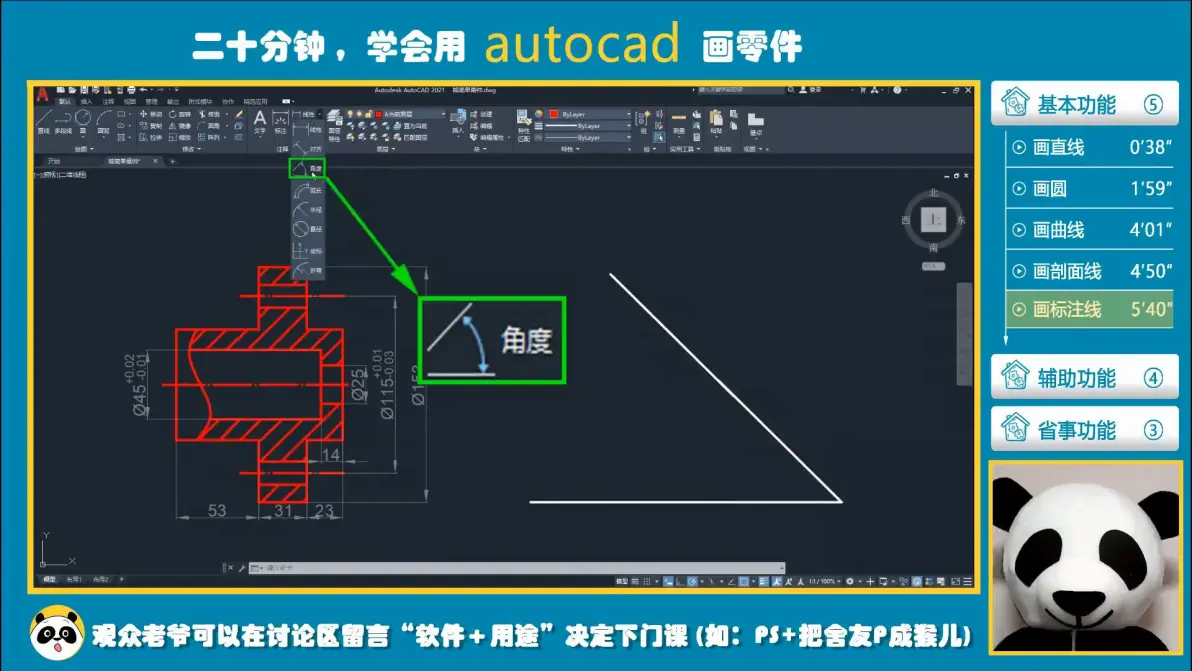

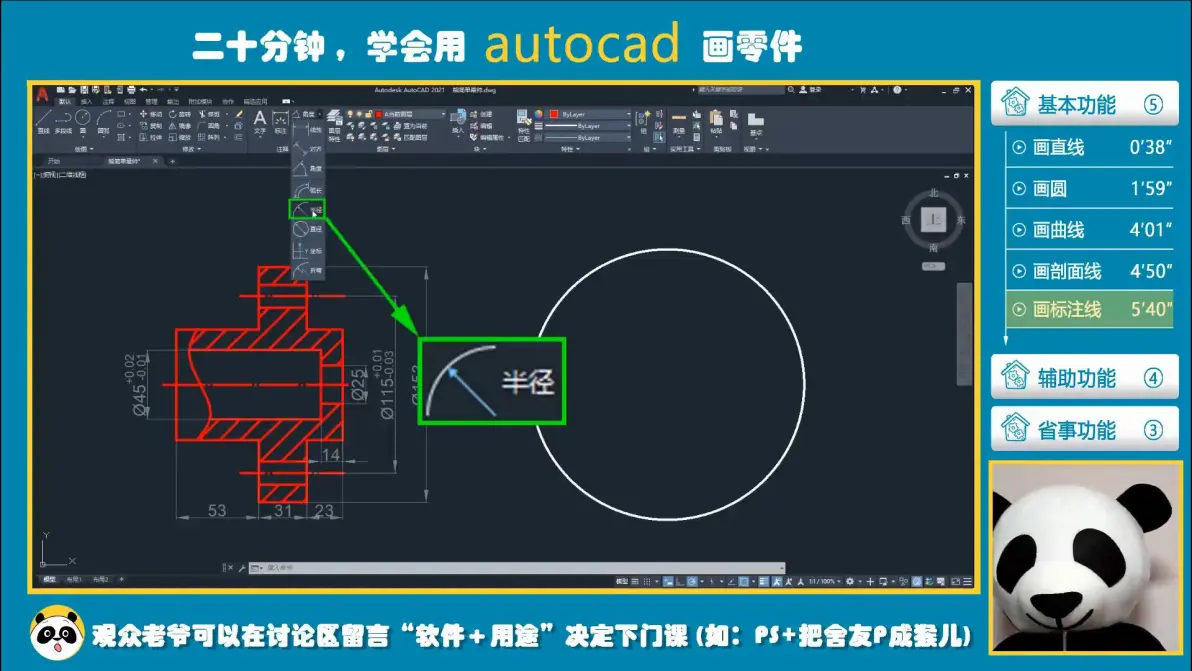

05：46讲解画【标注线】的方法，包括选择标注类型和编辑标注尺寸的步骤。

05:51

AUTOCAD零件图绘制技巧快速掌握.

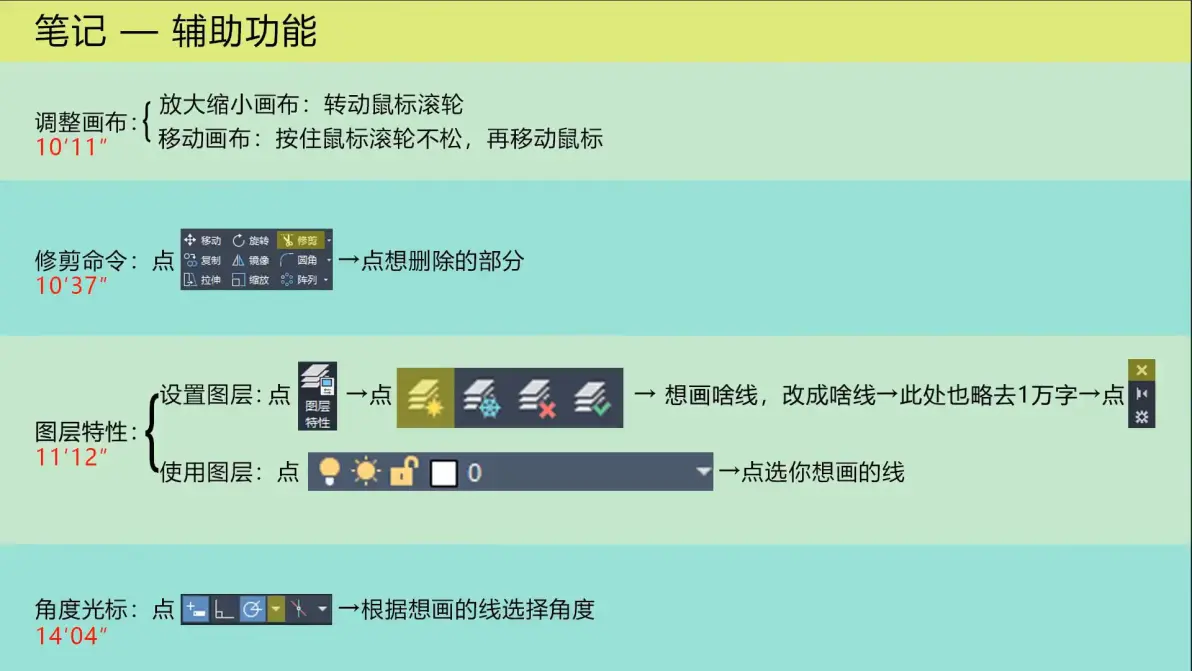

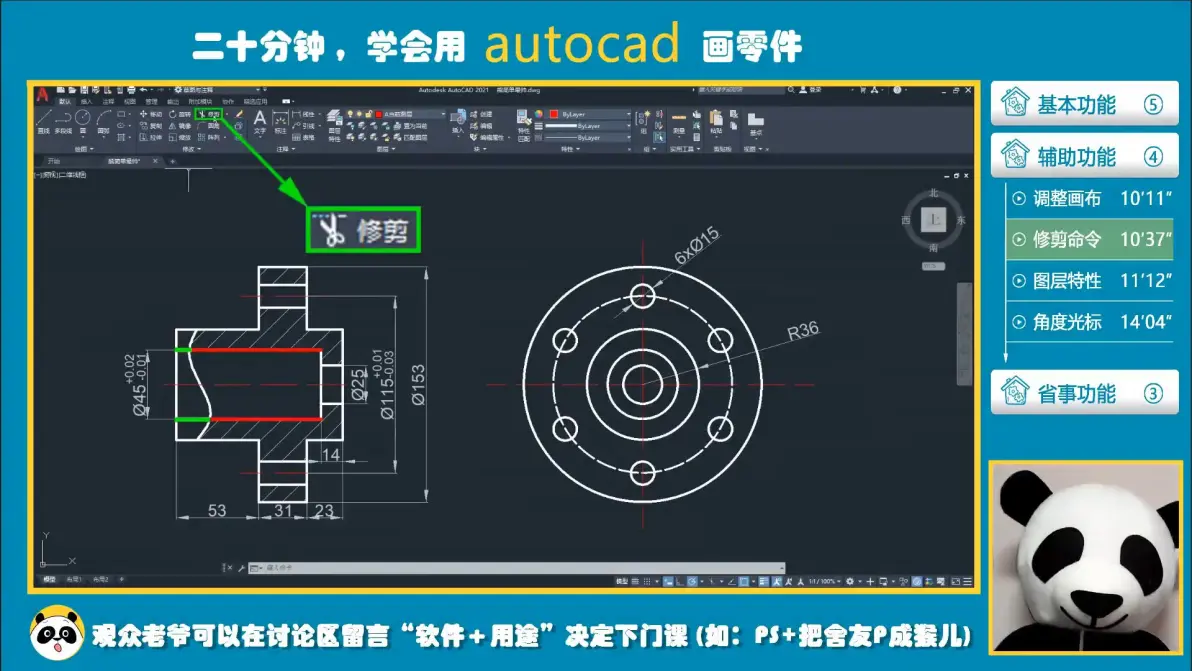

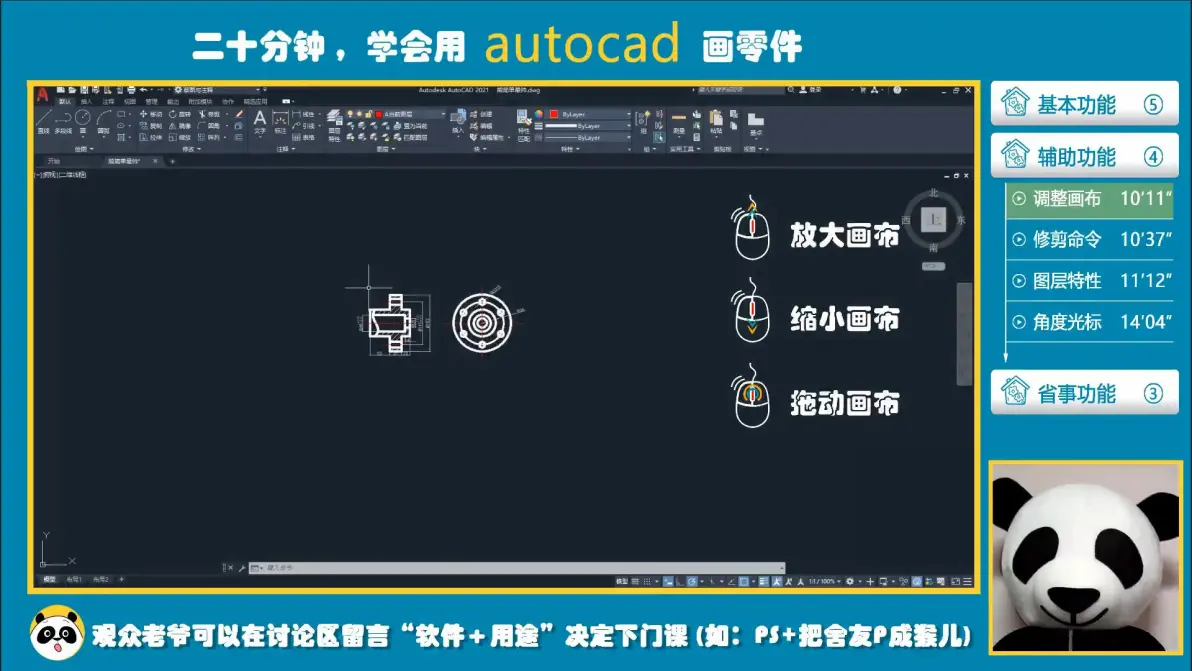

10：00学习辅助功能，包括【调整画布】、【修剪命令】

10:24

10:43

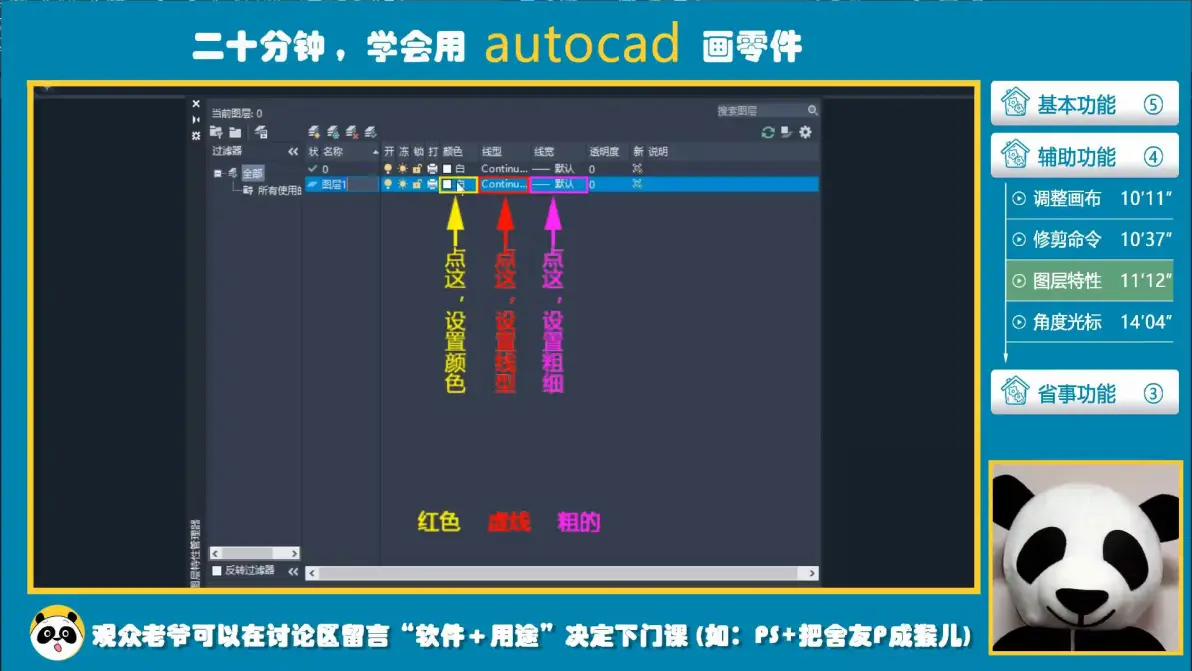

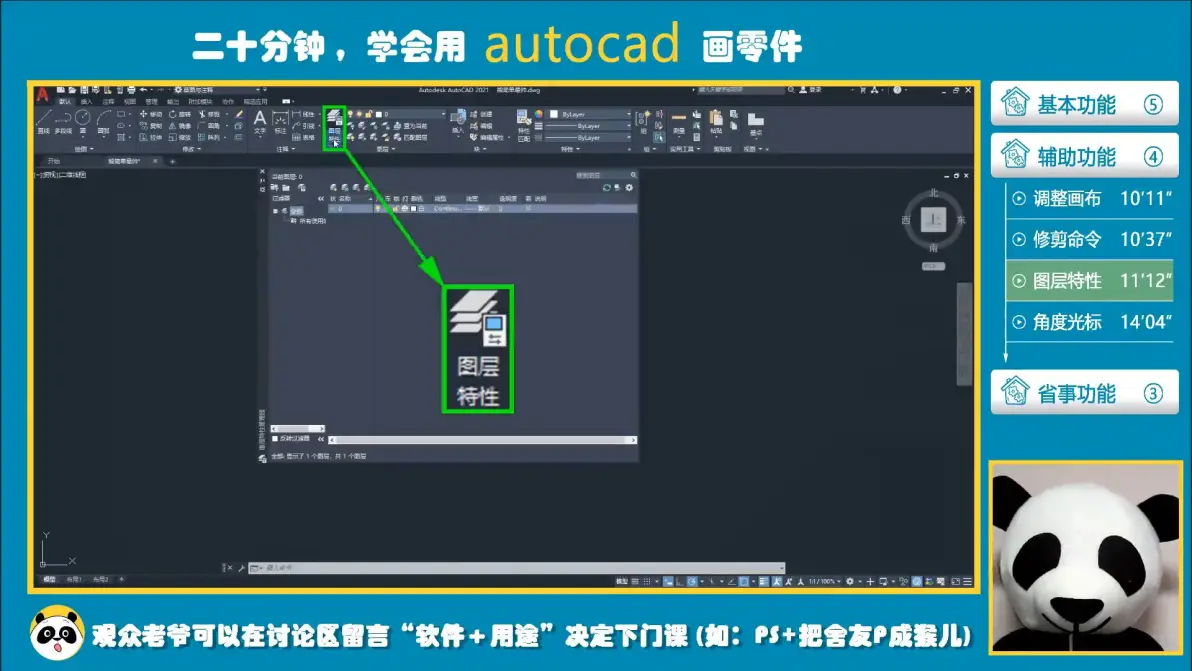

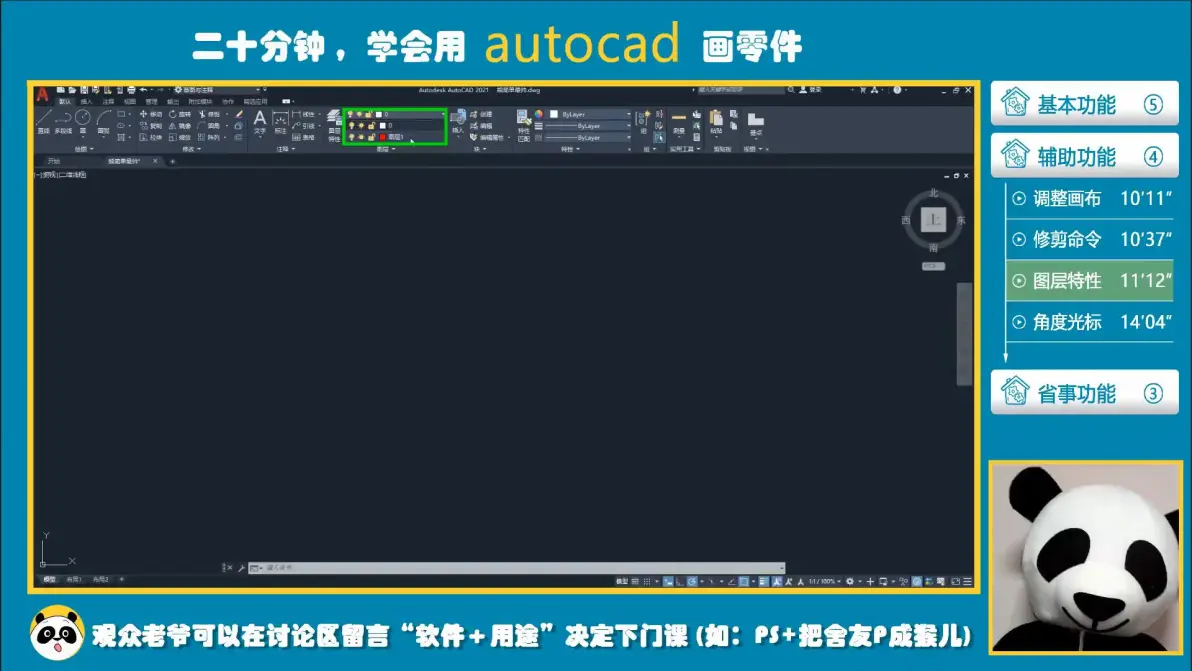

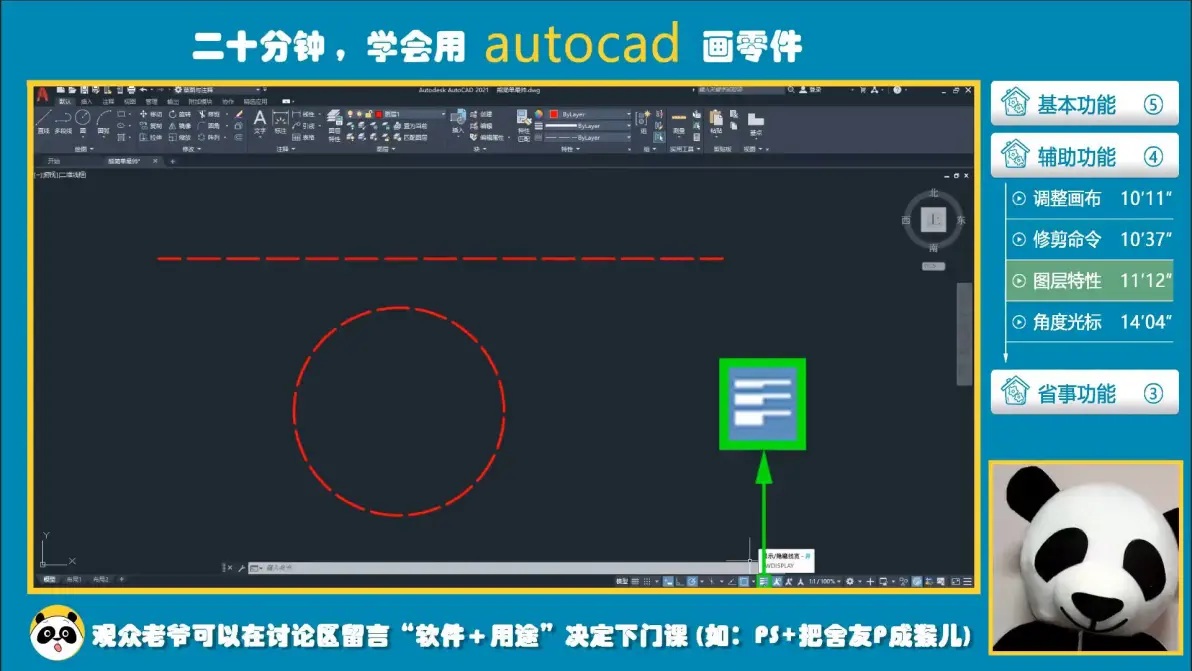

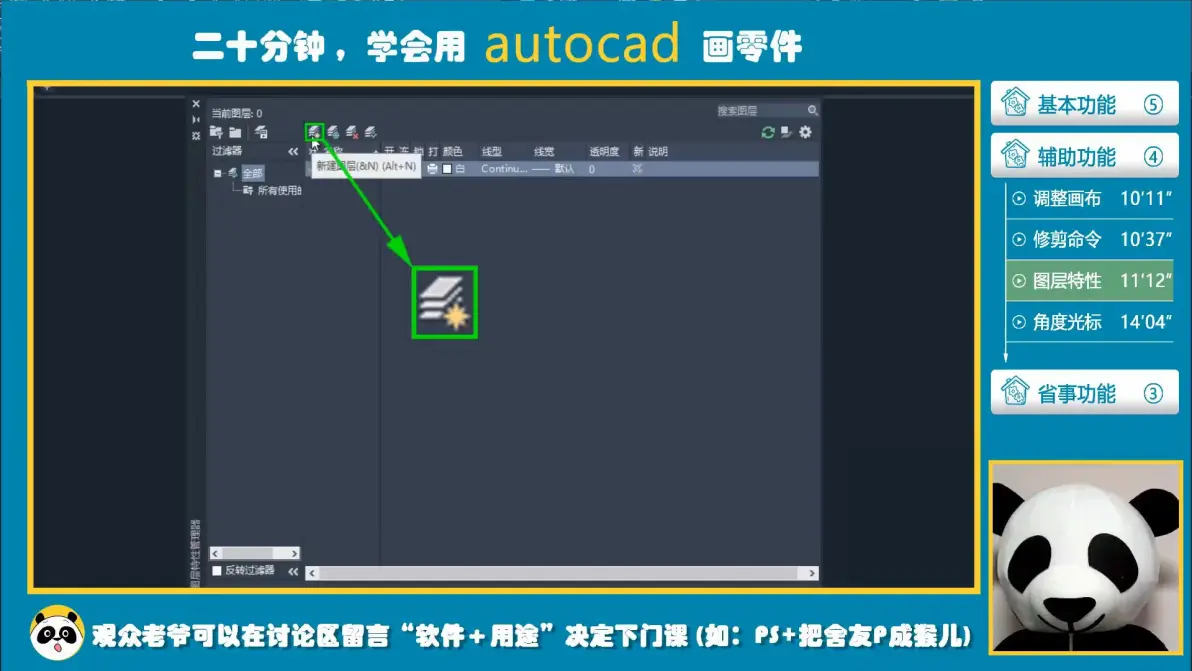

11：25学习【图层特性】，如何【设置颜色、线形和粗细】

11:44

14:29

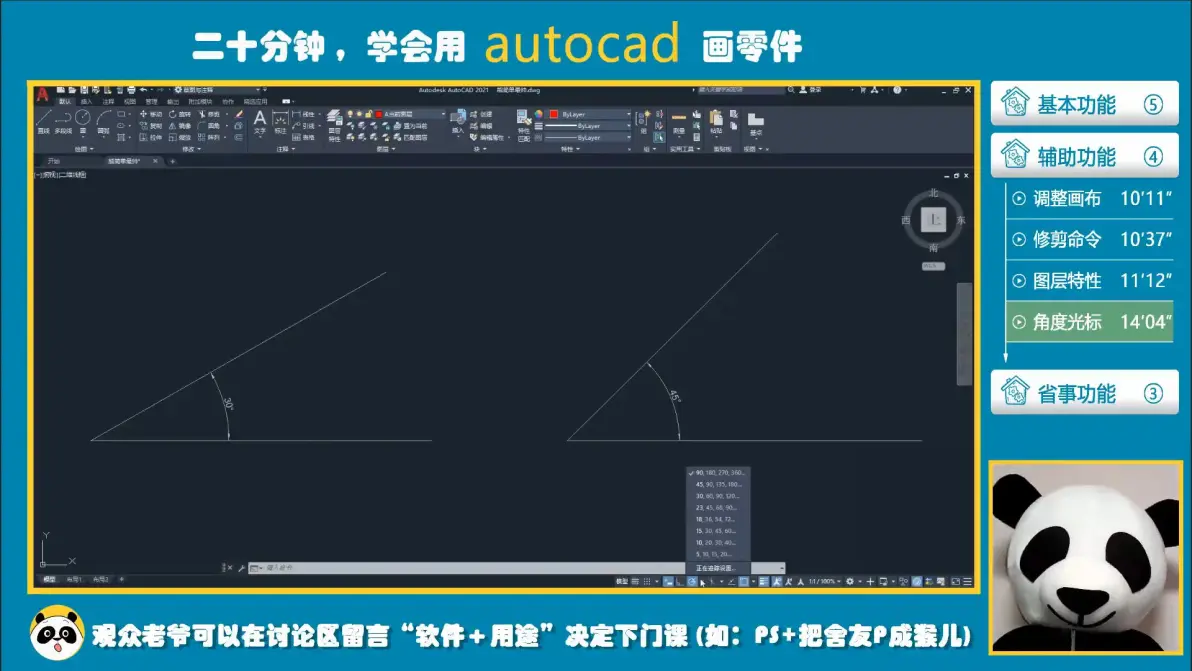

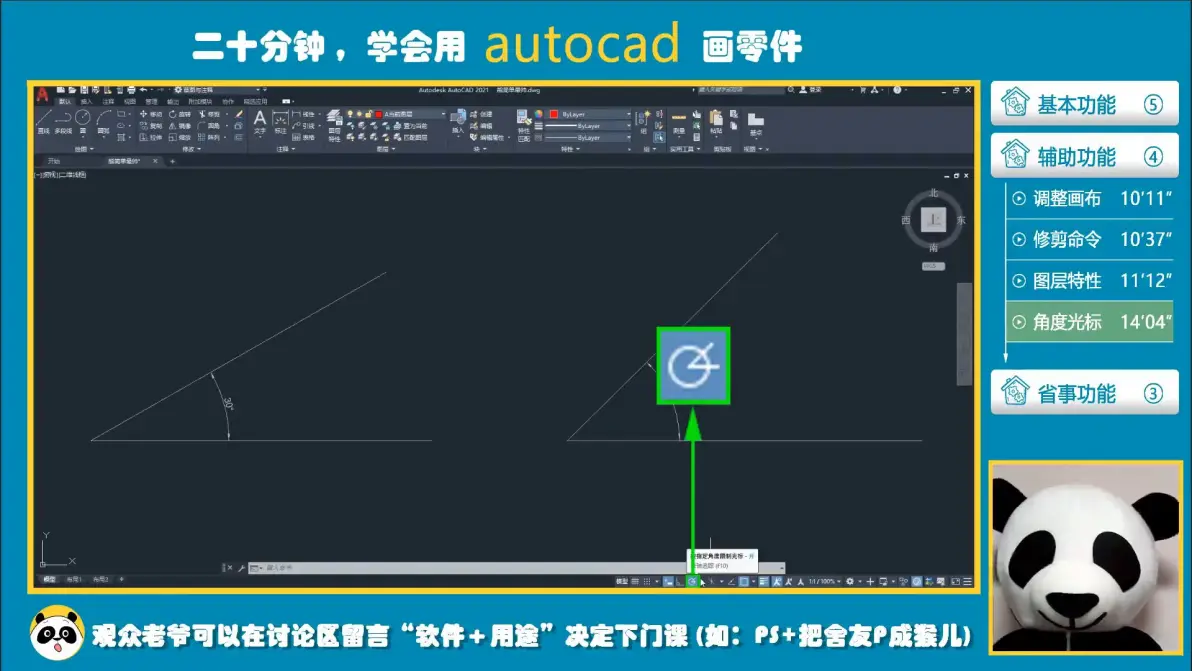

【角度光标】

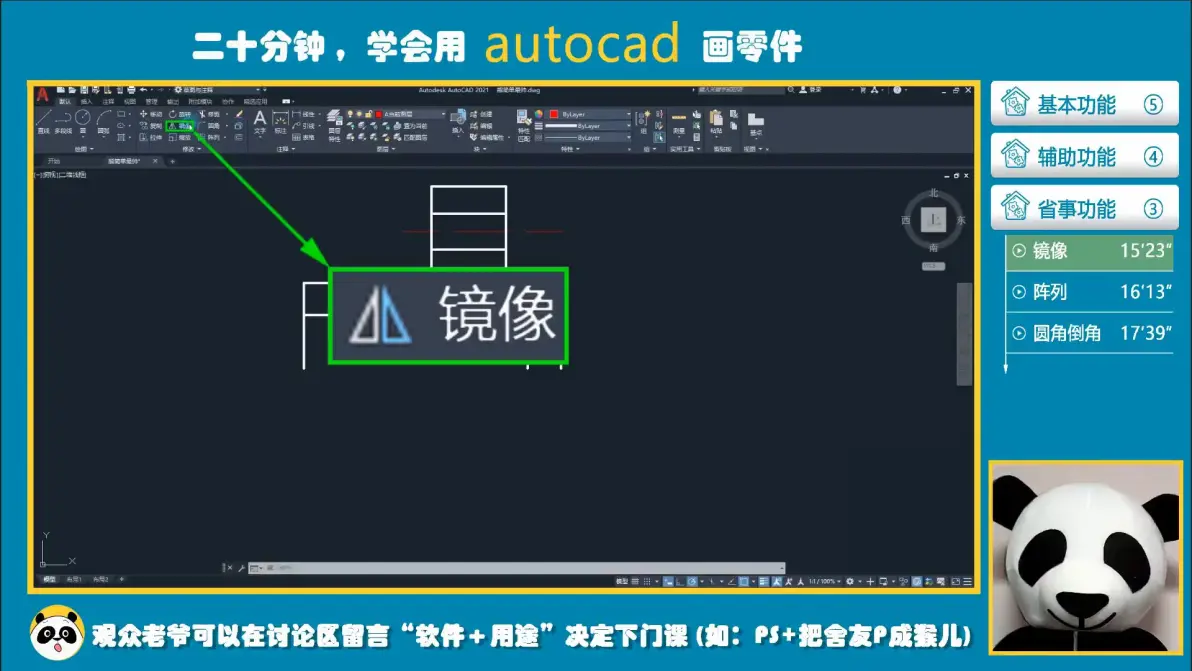

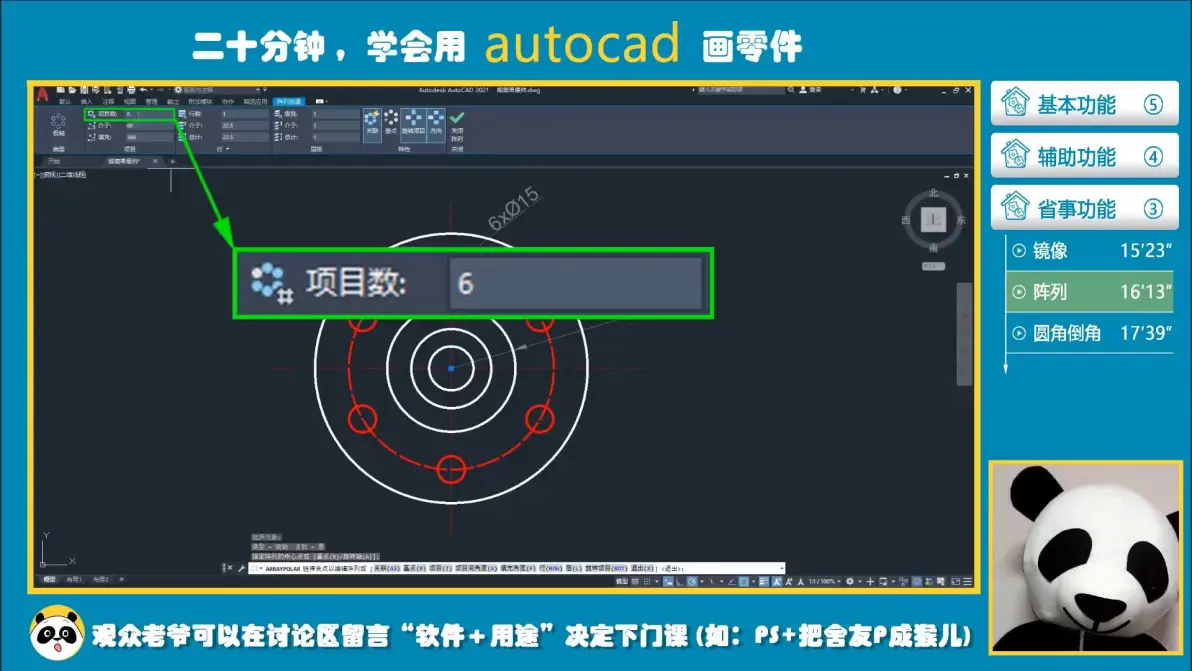

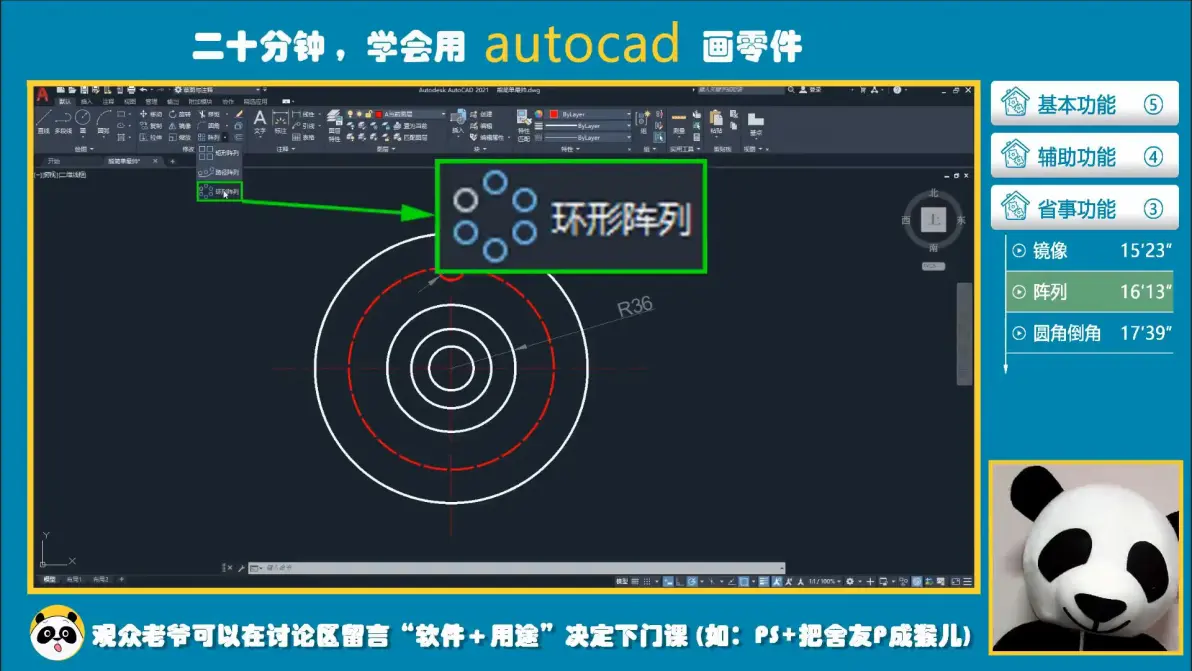

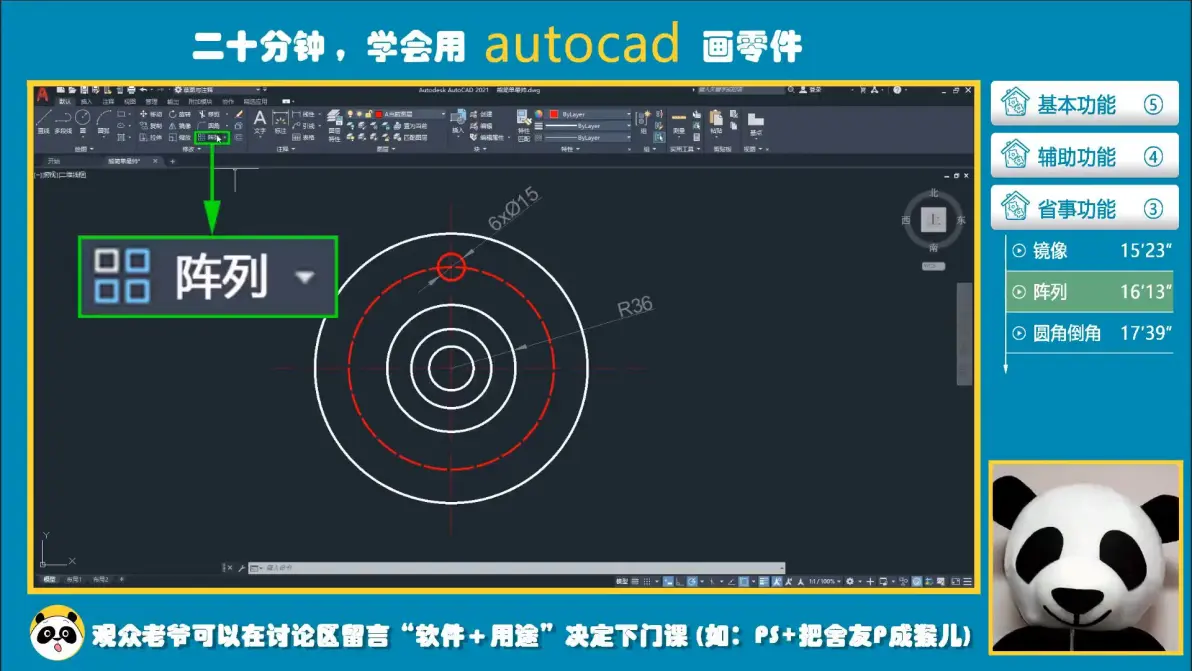

15：40学习【镜像】和阵列功能，提高画图效率

15:45

16:37

17:58

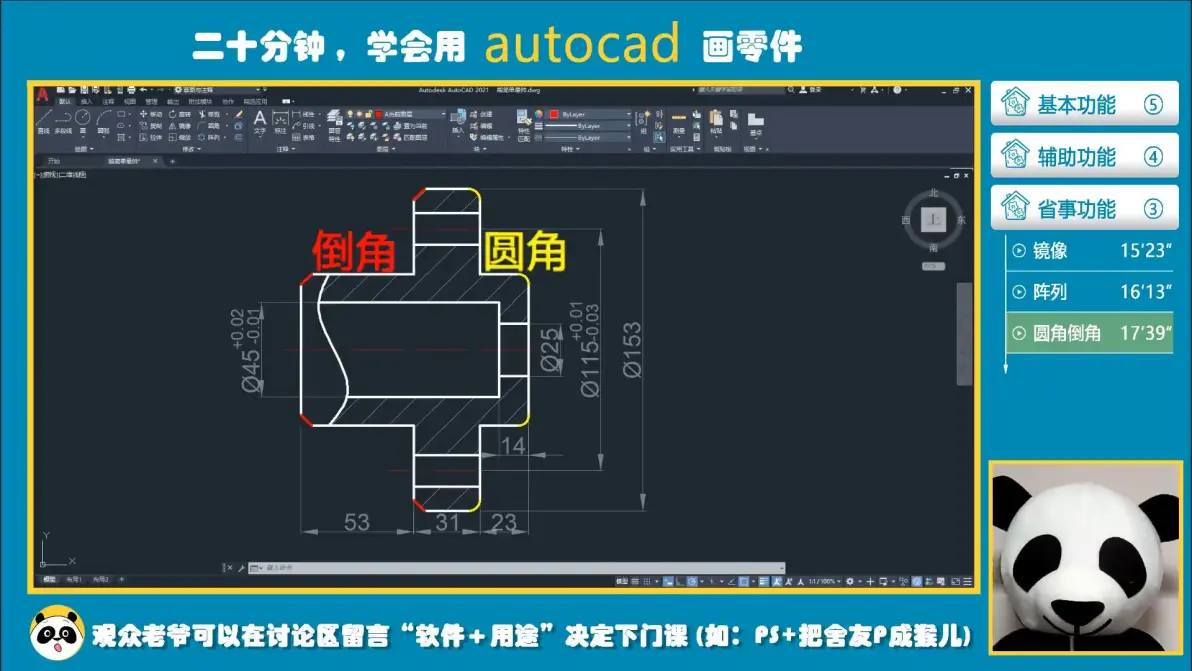

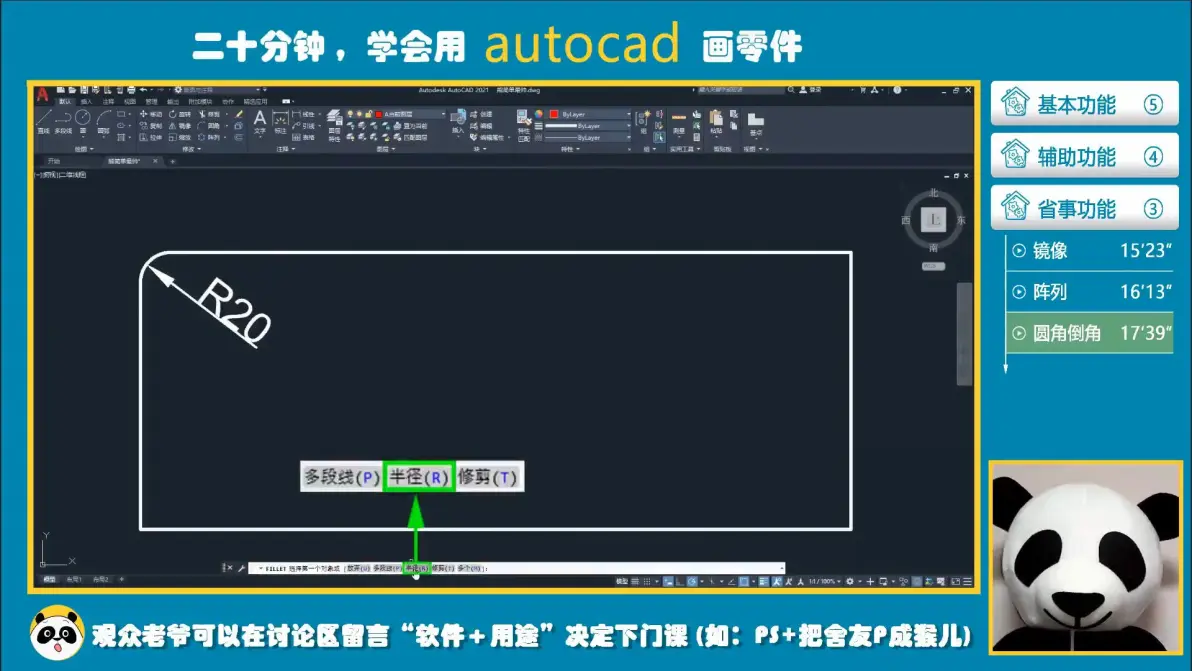

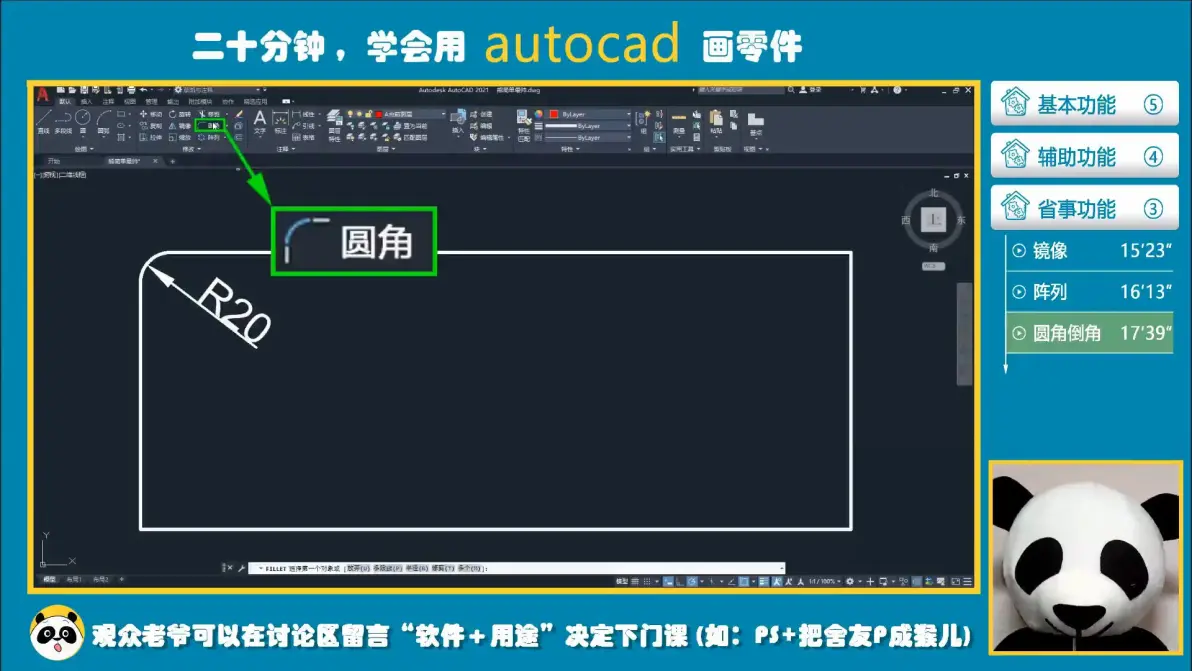

【圆角】

20分钟学会AUTOCAD画零件图，倒角设计轻松完成.

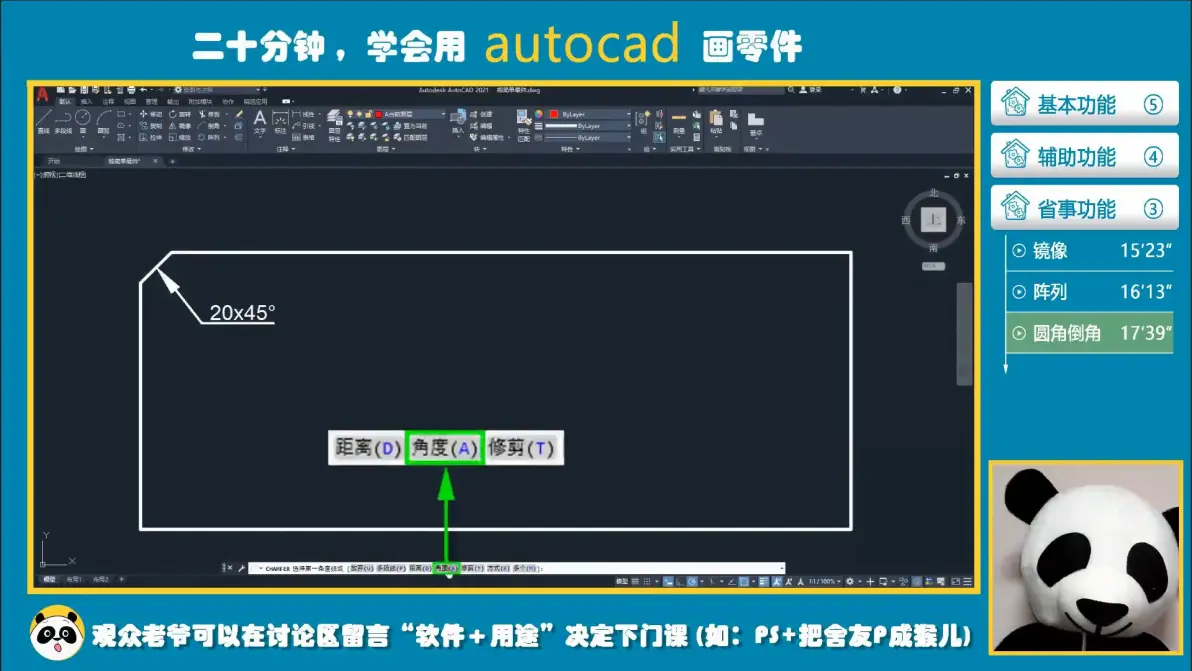

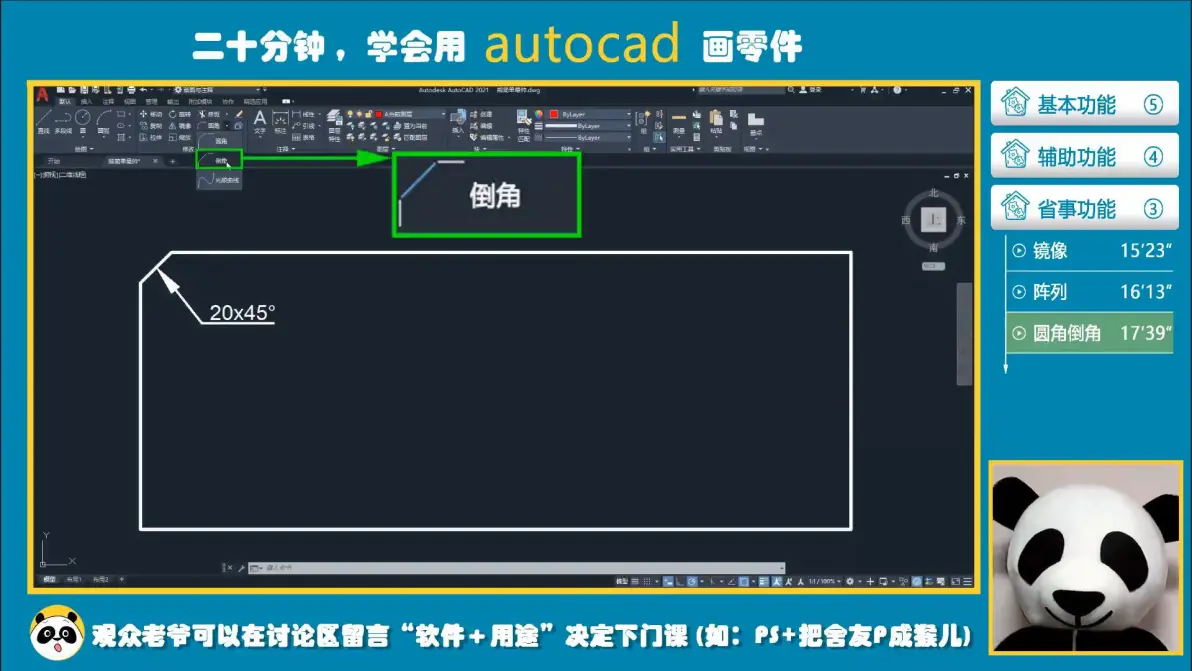

20：00完成【倒角】设计，点倒角按钮生成倒角

19:32

20：16总结cad画零件图课程，倒角生成方法

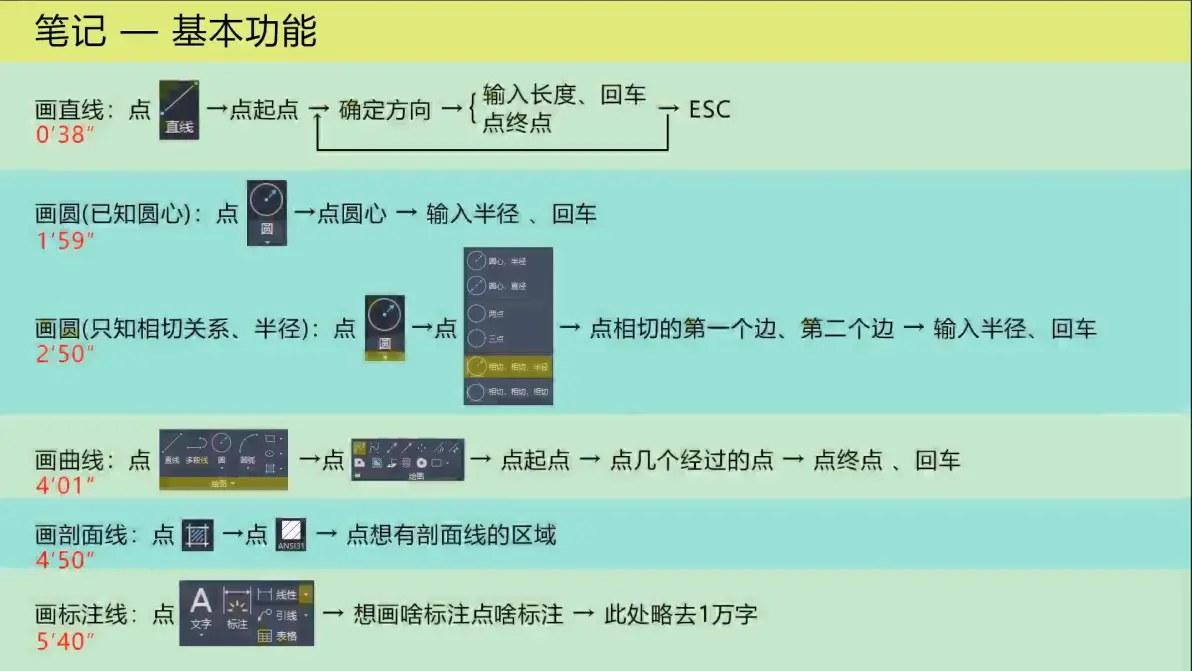

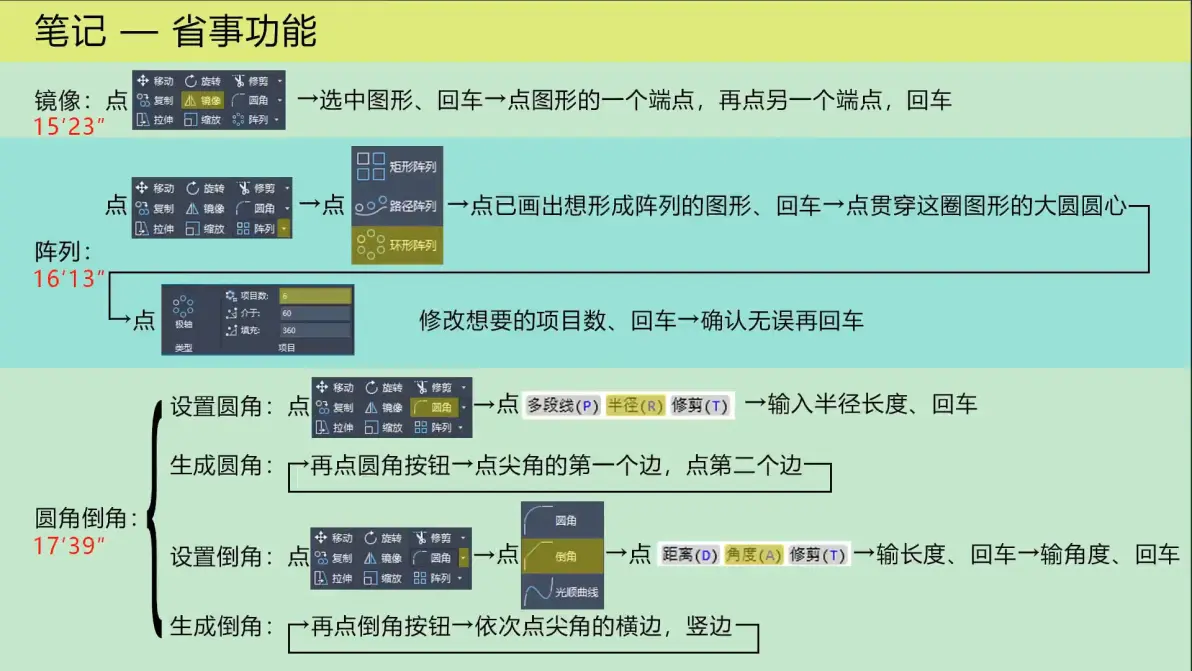

20：38提供操作笔记，包括基本功能、操作方法和辅助功

20:45
