SolidWorks工程图转AutoCAD图纸怎么操作？

SolidWorks 工程图到 AutoCAD 图纸的一般转换，这样转换出来的图纸可以满足一般的要求，但它所有的物体都是在同一图层上的，如果需要在 AutoCAD 进一步编辑和打印比较麻烦。接下来一起来看看SW转CAD映射

怎么设定图层吧！

第1步

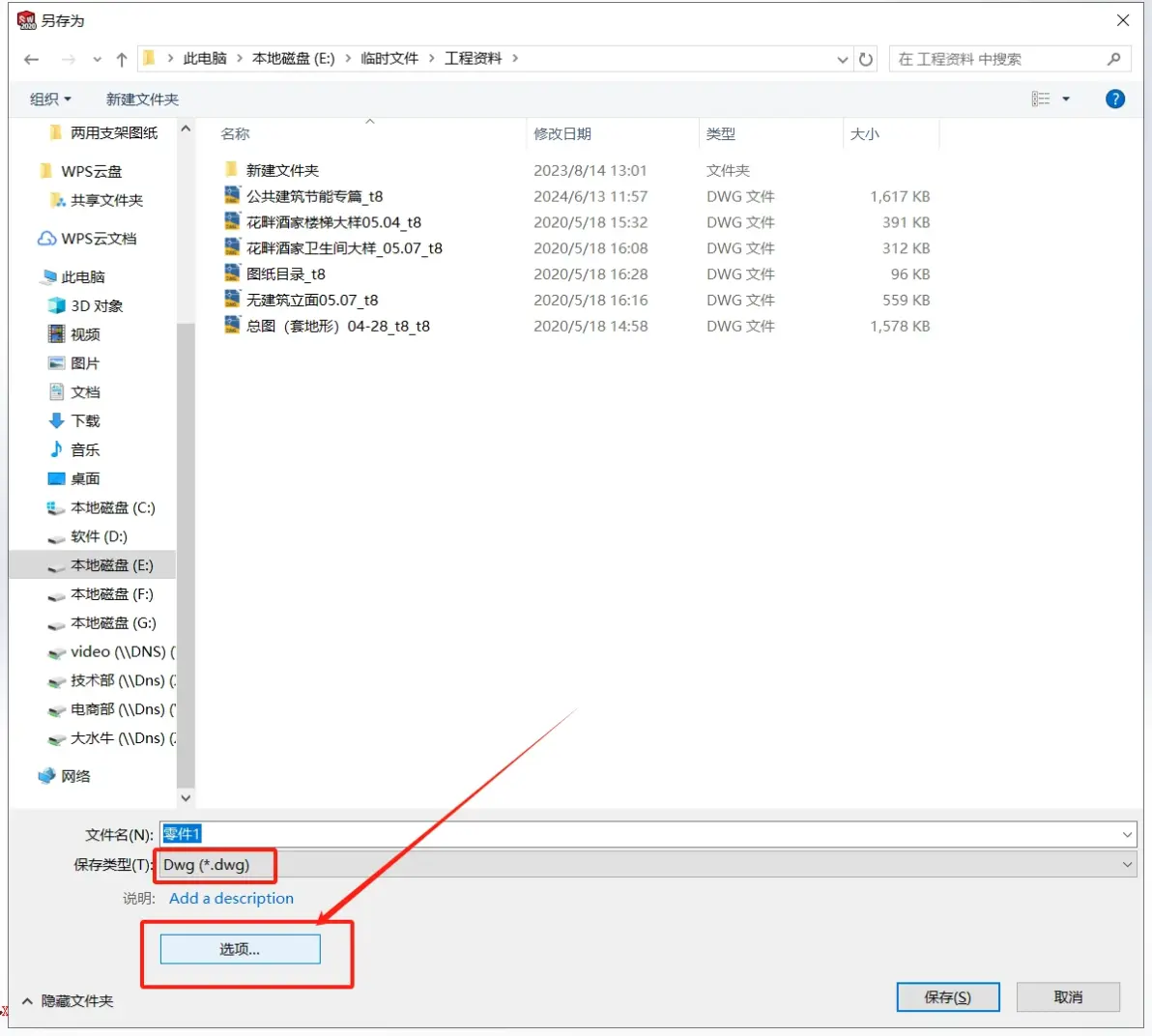

将solidworks另存为 DWG 或 DXF ，在弹出的另存为对话框中点击选项;

第2步

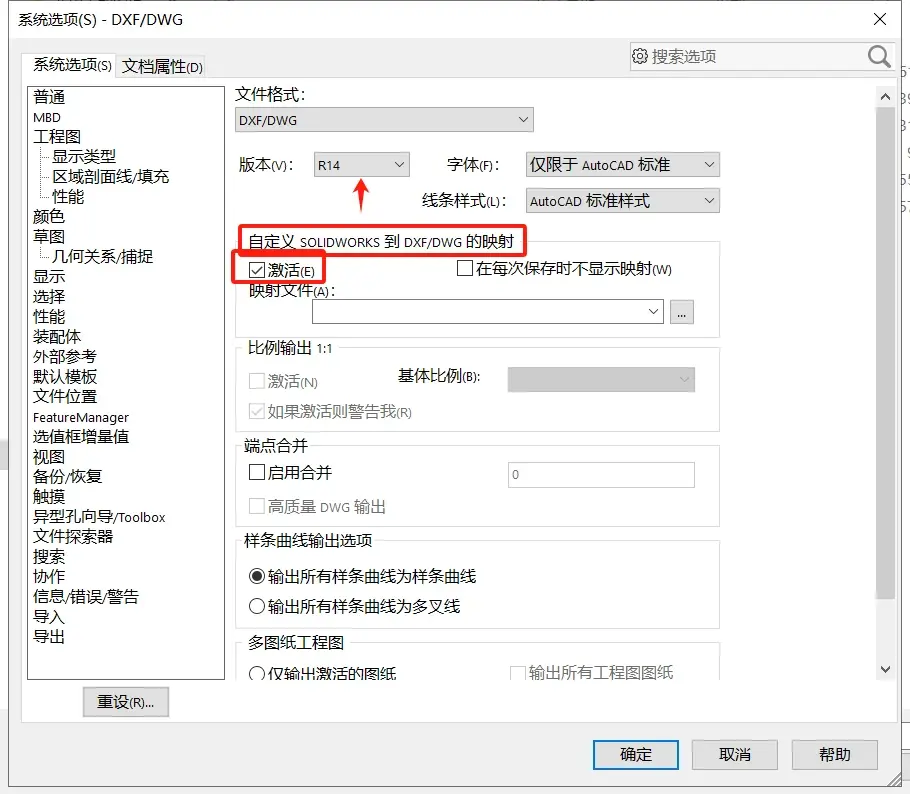

出现“输出选项”对话框，设置文字映射文件为“ Solidworks to dwg.txt ”

第3步

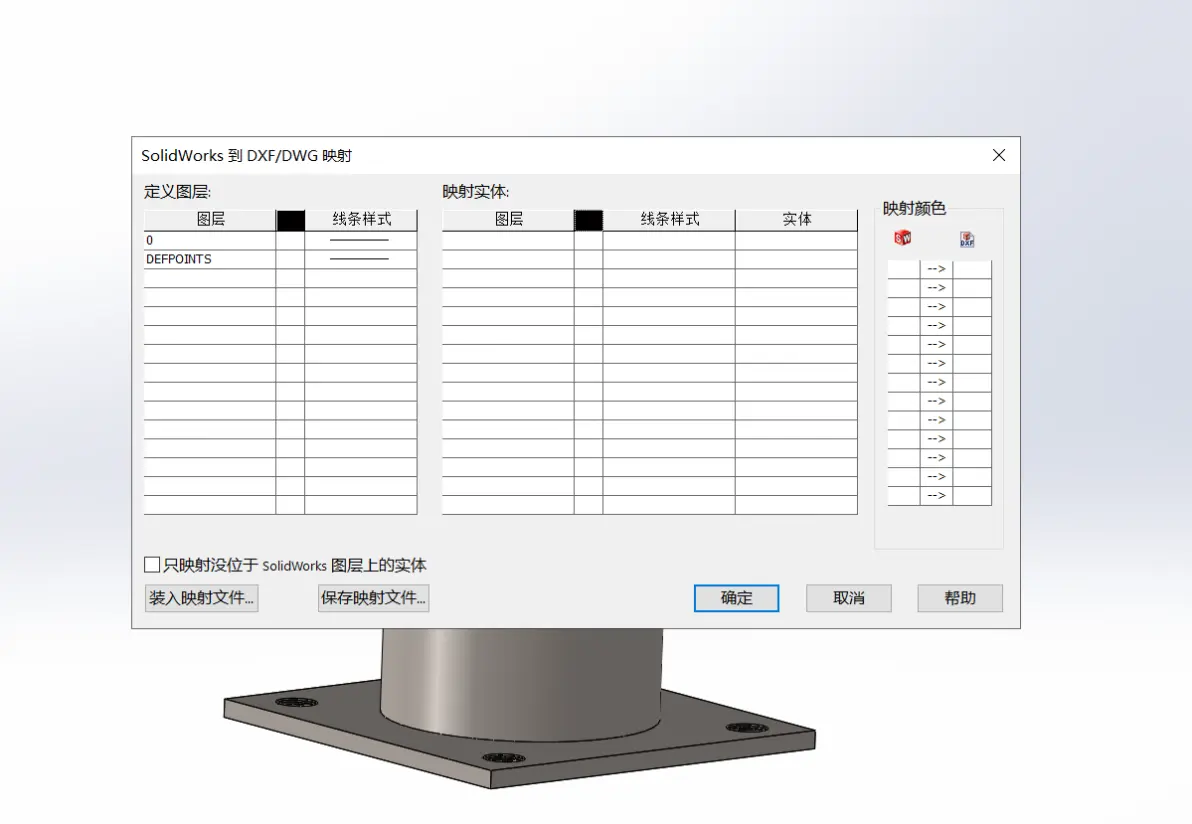

再按“确定”。系统返回到“另存为”对话框；按“保存”；在 “Solidworks 到 dxf/dwg 映射”对话框中设置图层。

第4步

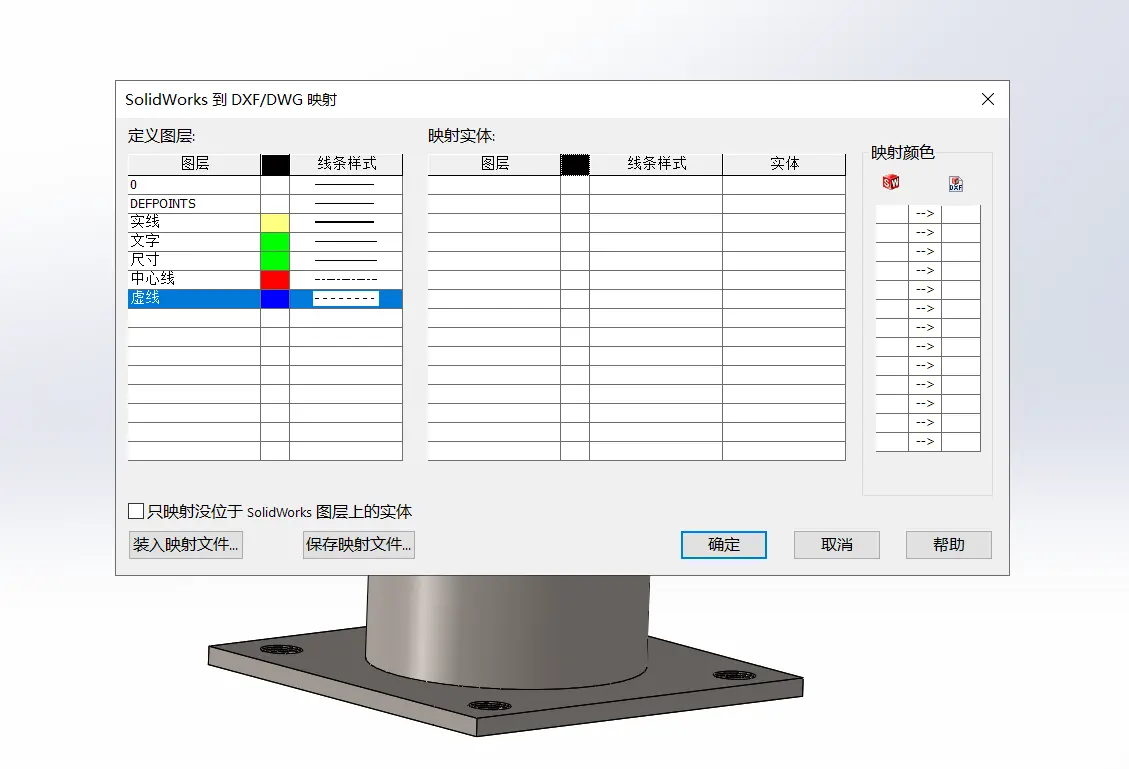

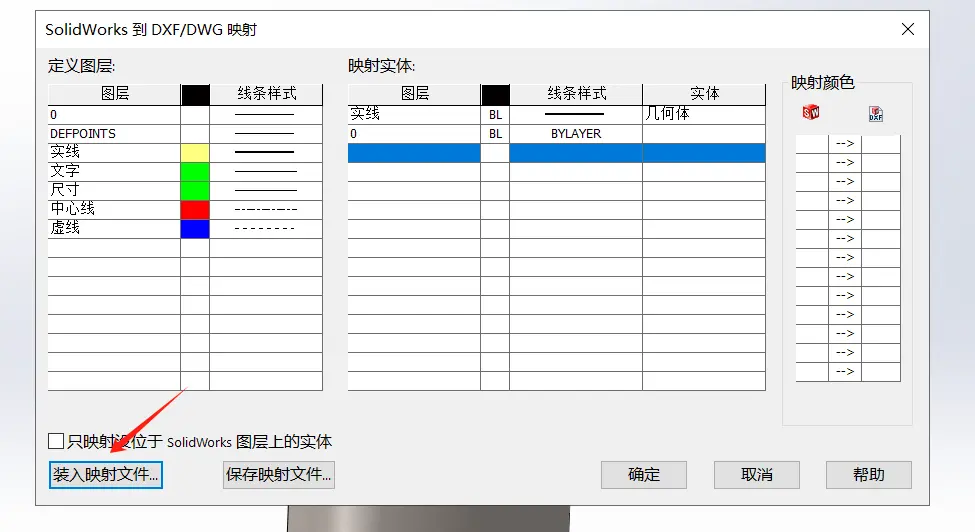

对 AutoCAD 熟悉的朋友应该明白了，这就是设置转换成 DWG 文件的图层设置。点击添加，设置好图层的名称、颜色、和线条式样：

第5步

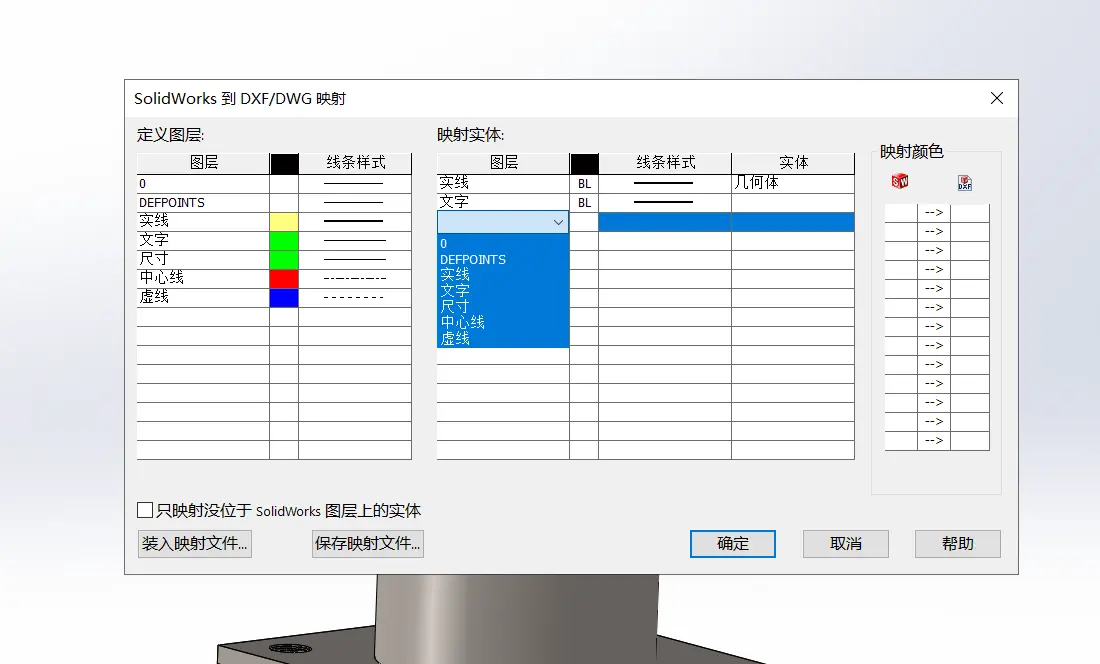

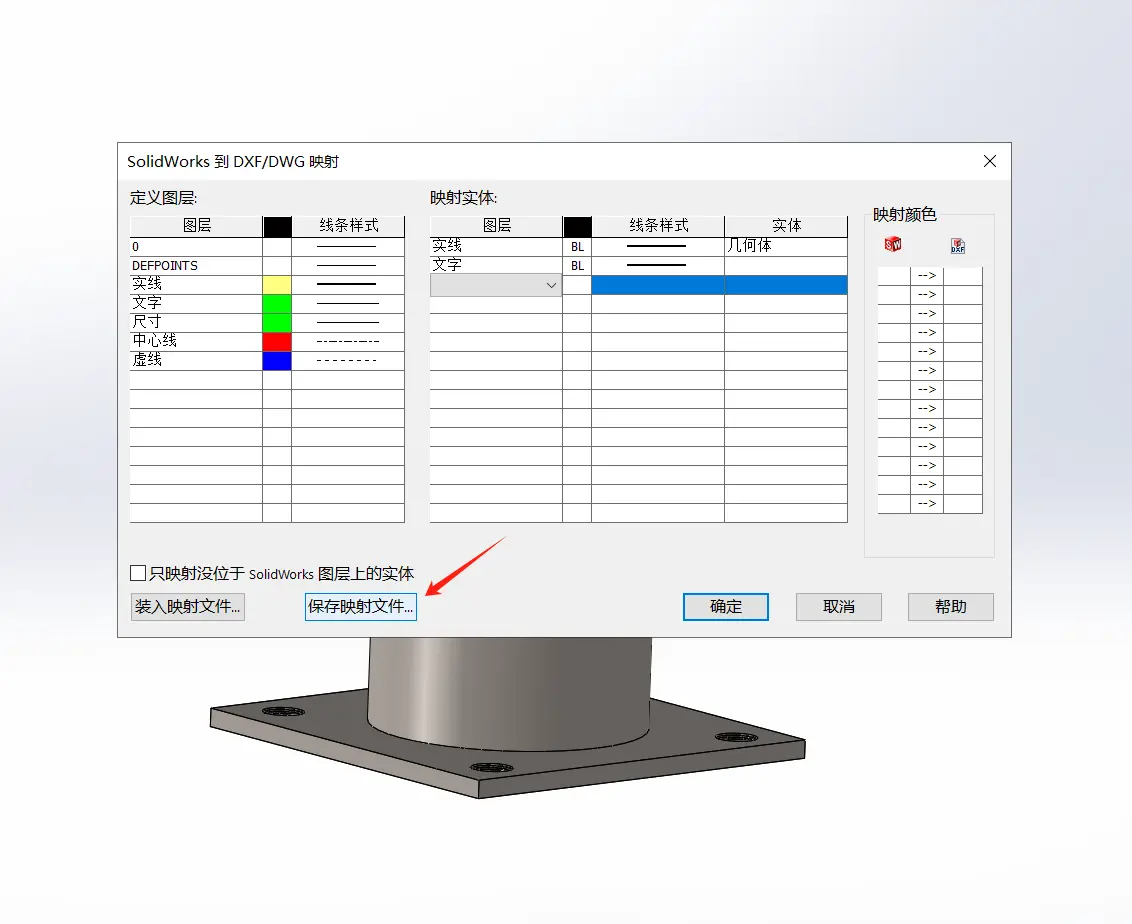

点击“映射到实体，这是把你 Solidworks 工程图（小编这里用的是零件图给大家做演示没有用工程图，所以实体部分没有很细致的划分，大家在操作的时候使用工程图会有很多划分，大家不要弄错了）中的各种“实体”应该放到 DWG 文件的哪各图层的设置，点击添加，把各实体分别放到第 4 步设定好的图层上去。

第6步

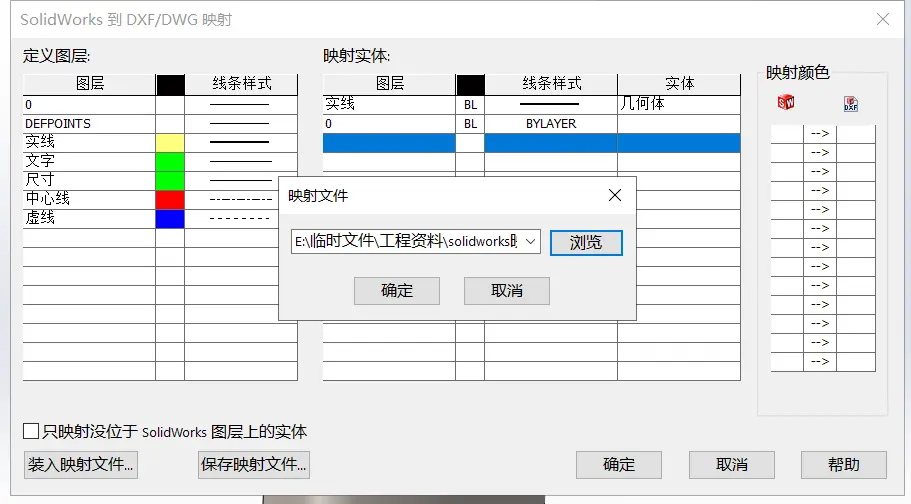

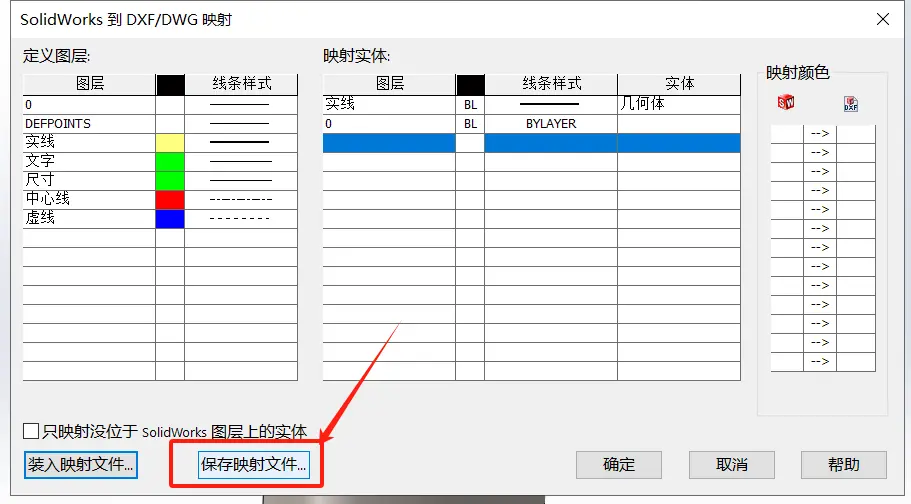

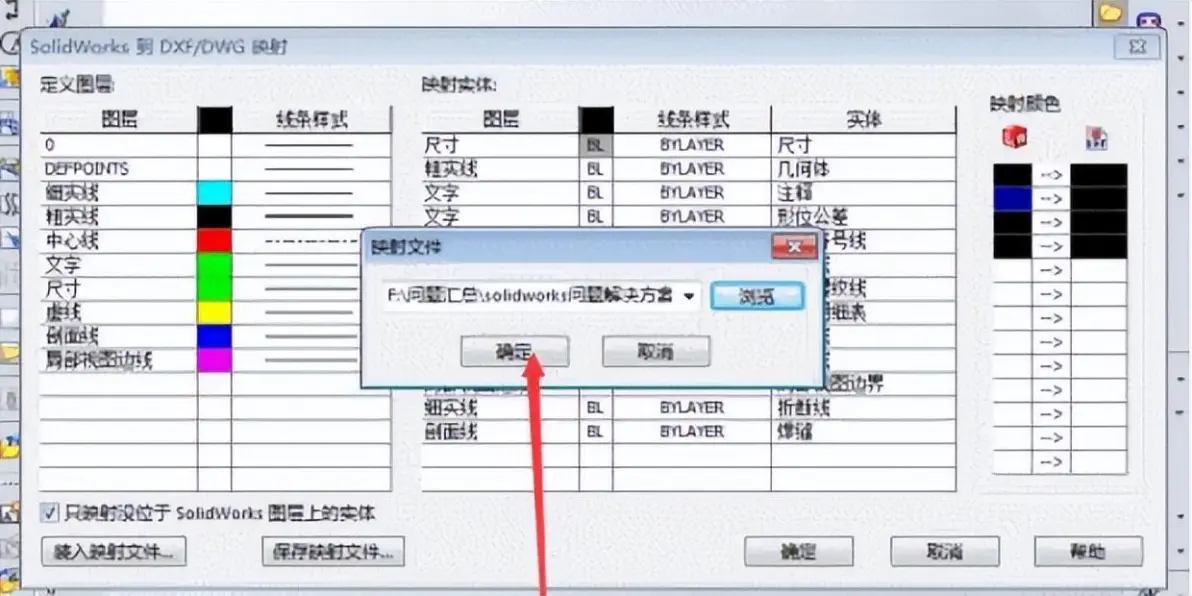

辛辛苦苦设置了这么多，可千万不能一确定了之，它可不会自动保存！选择“映射文件设定”，找个目录，起个名字，按“确定”保存起来。

第7步

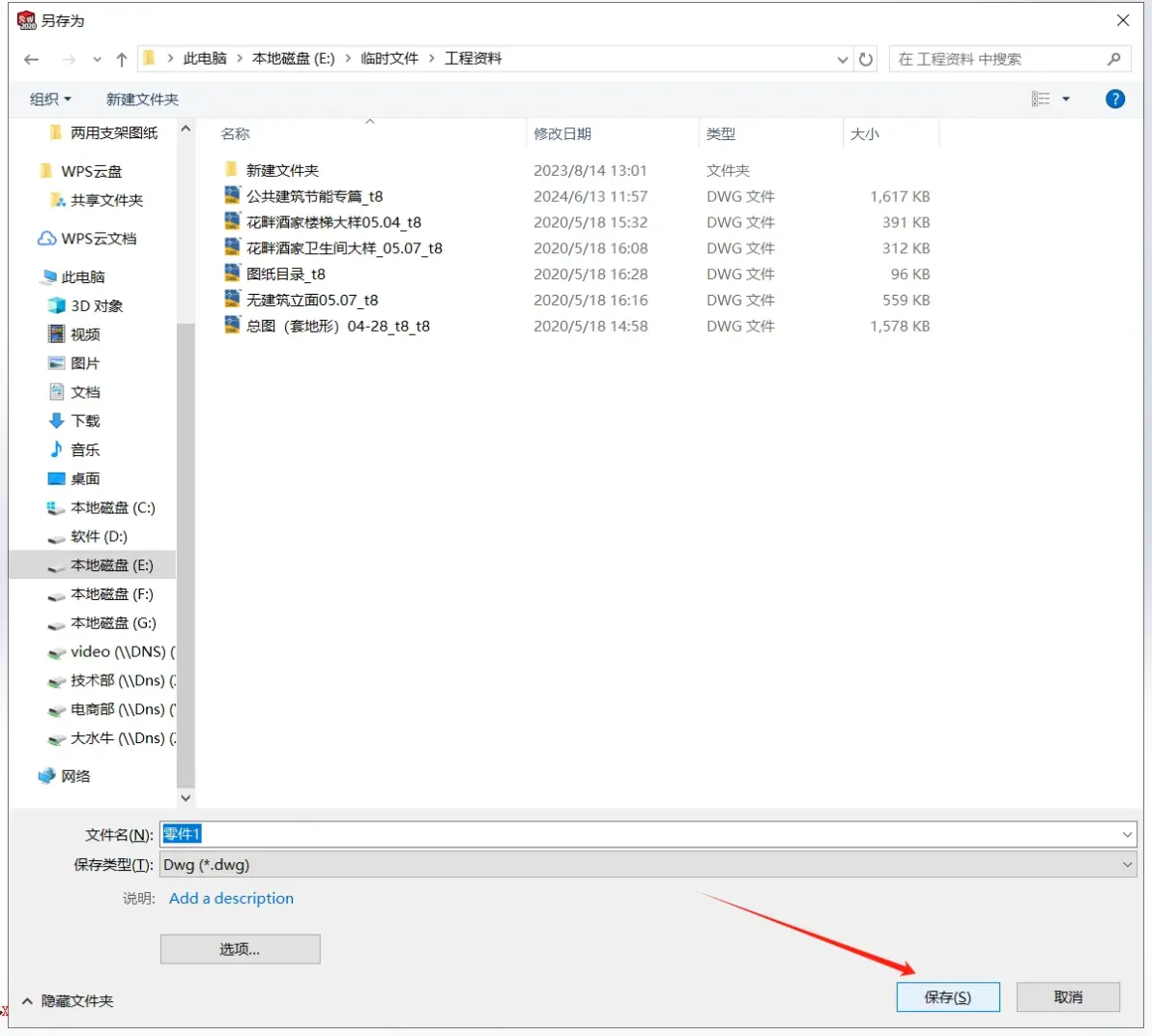

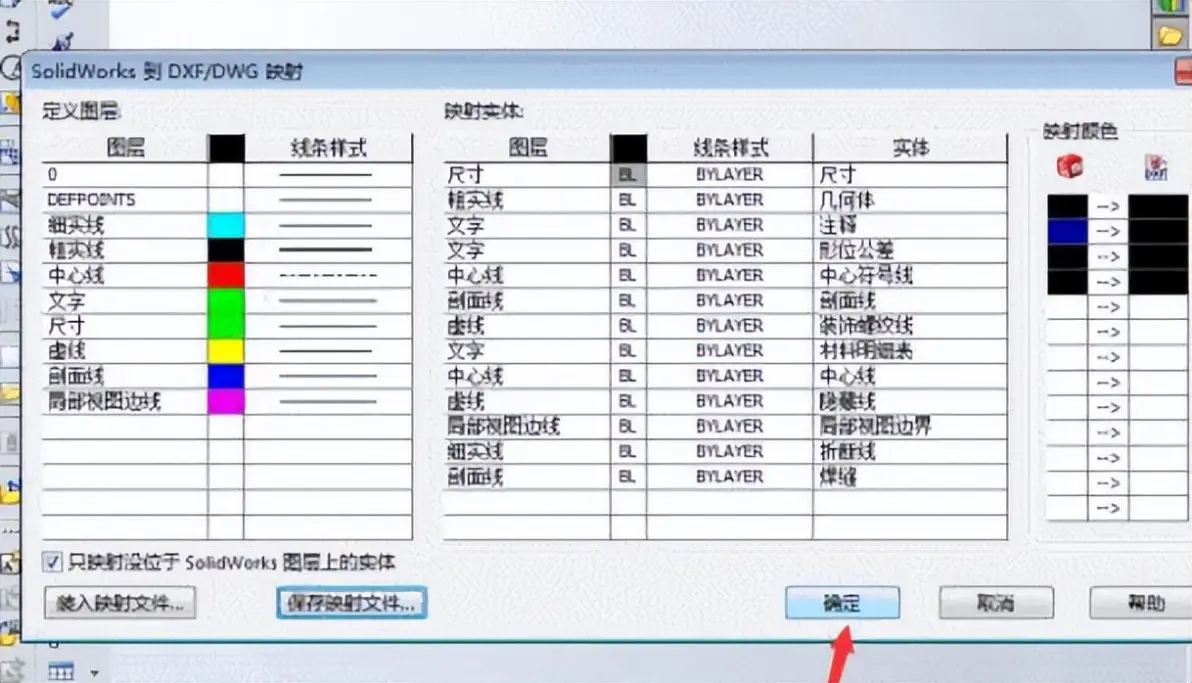

再按“确定”。大功告成！

第8步

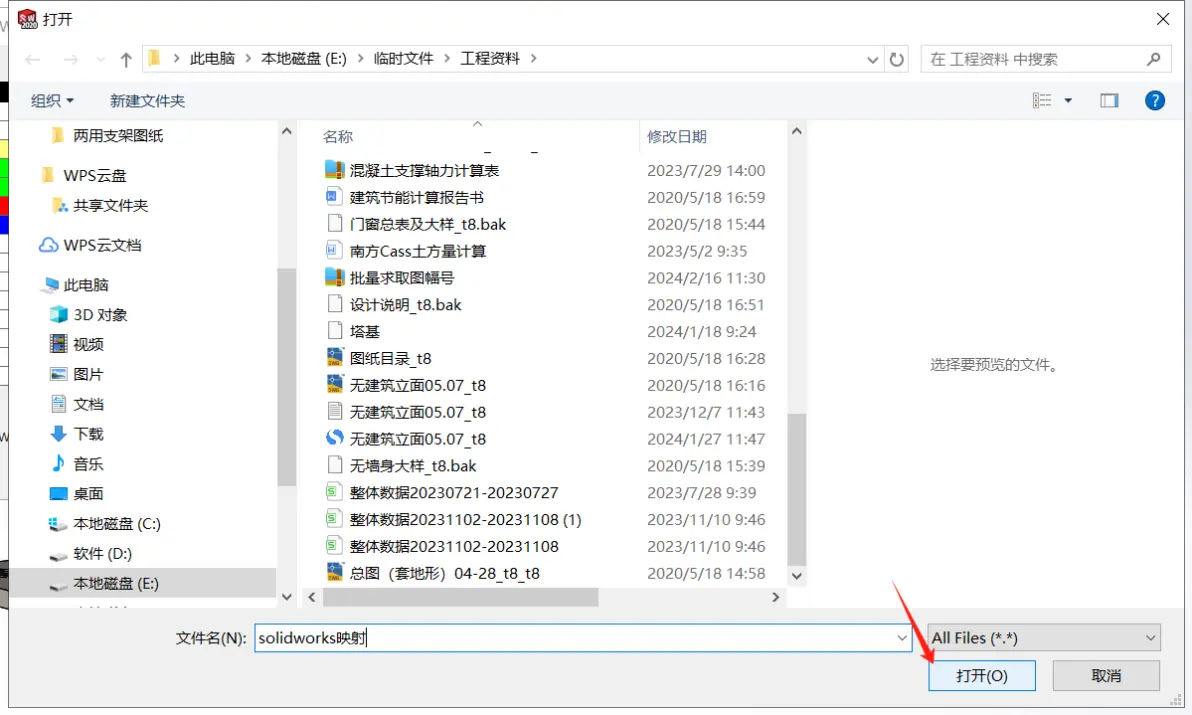

打开转换的 DWG 文件，如果有什么不对的地方，回过头来修改设置，重新保存，直到满意为止。
