Catia快速入门教程合集：零基础系统学习路线

00:13

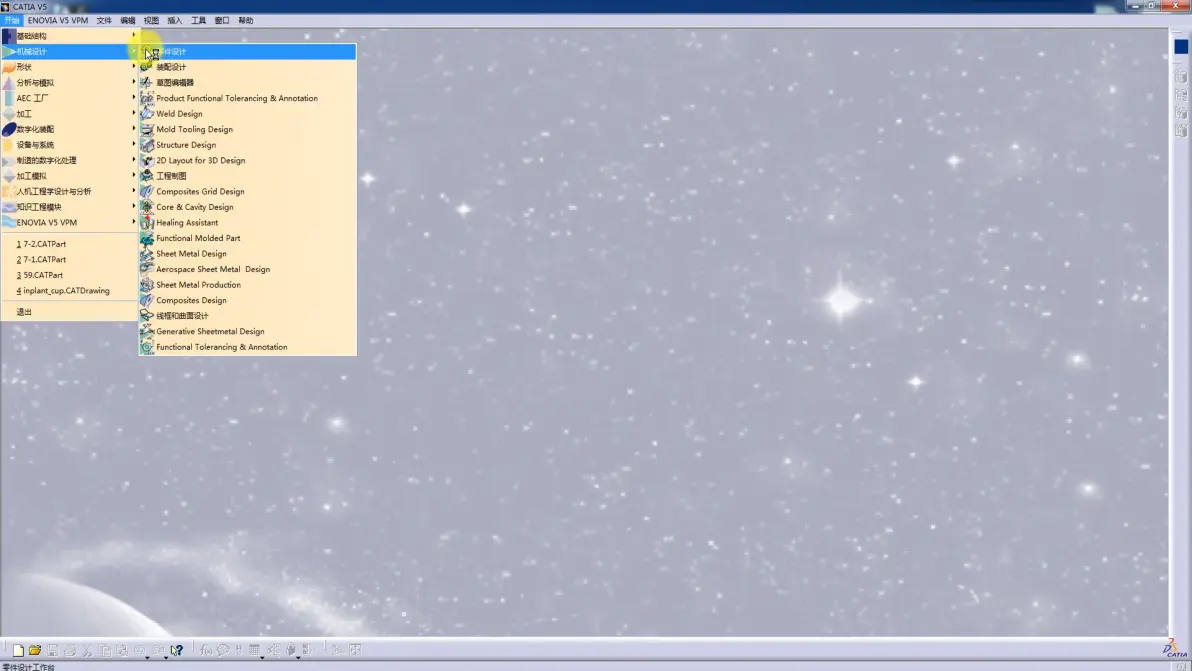

开始-机械设计-零件设计

直接确定

这是开始学习CATIA的页面

00:29

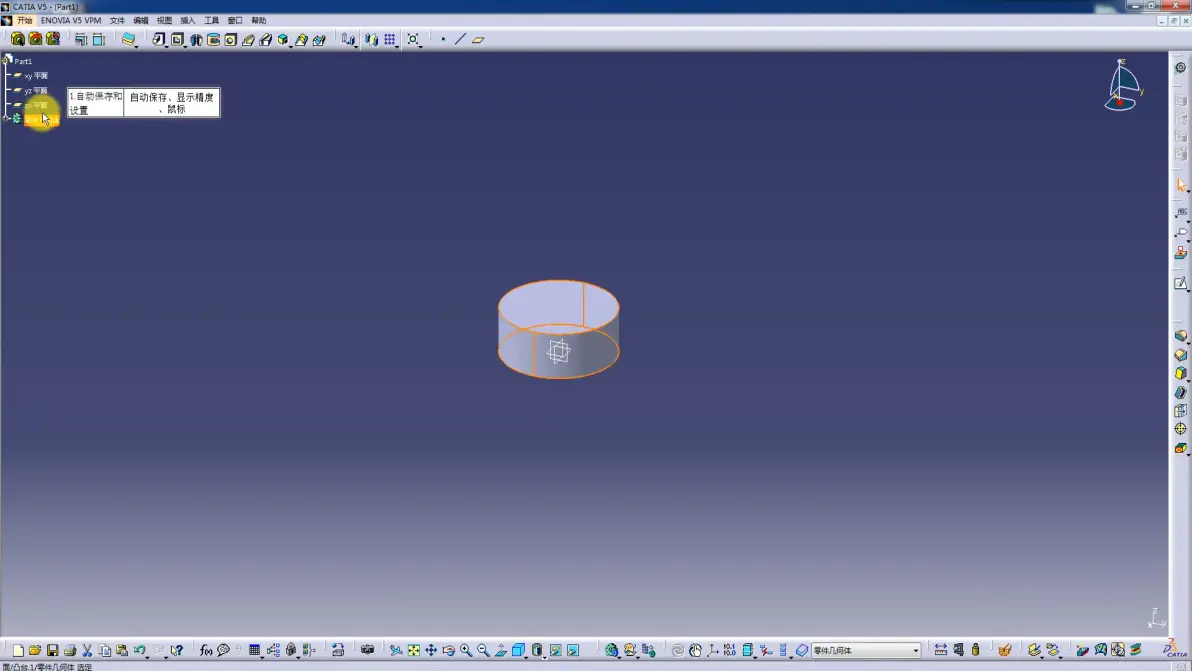

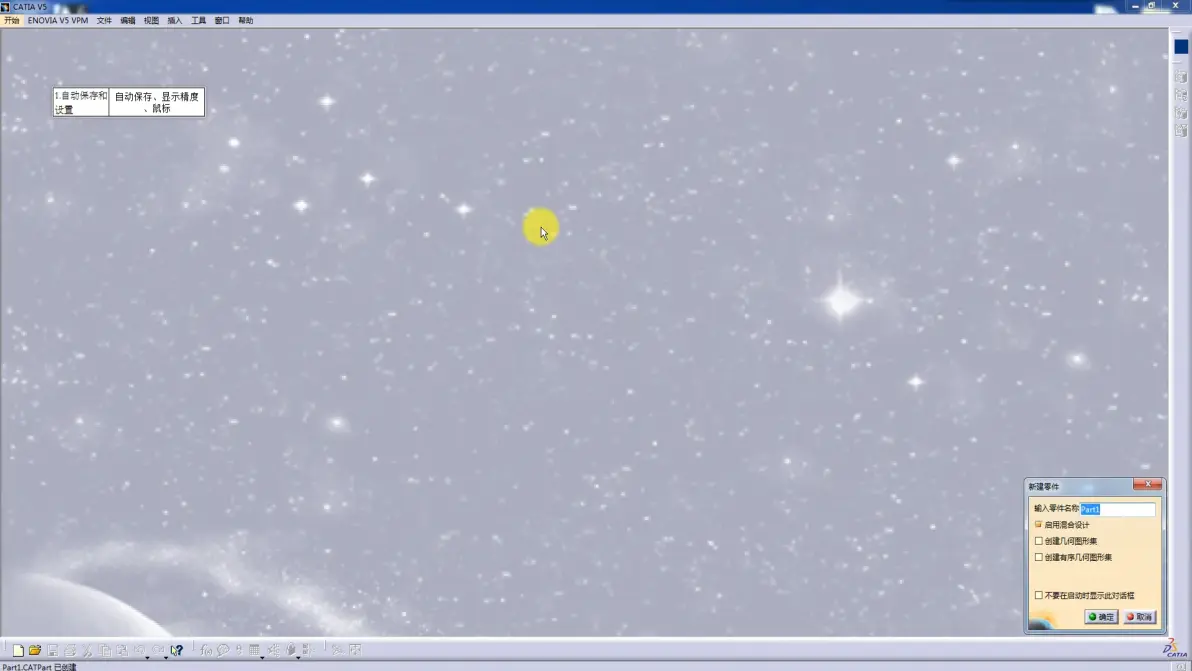

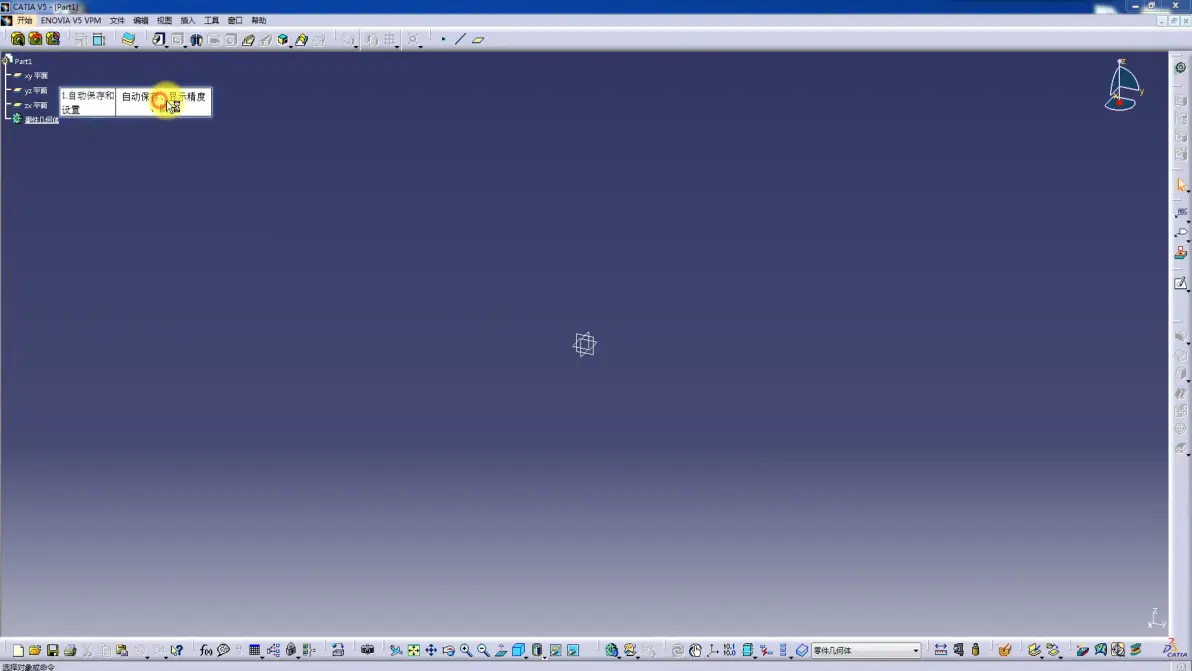

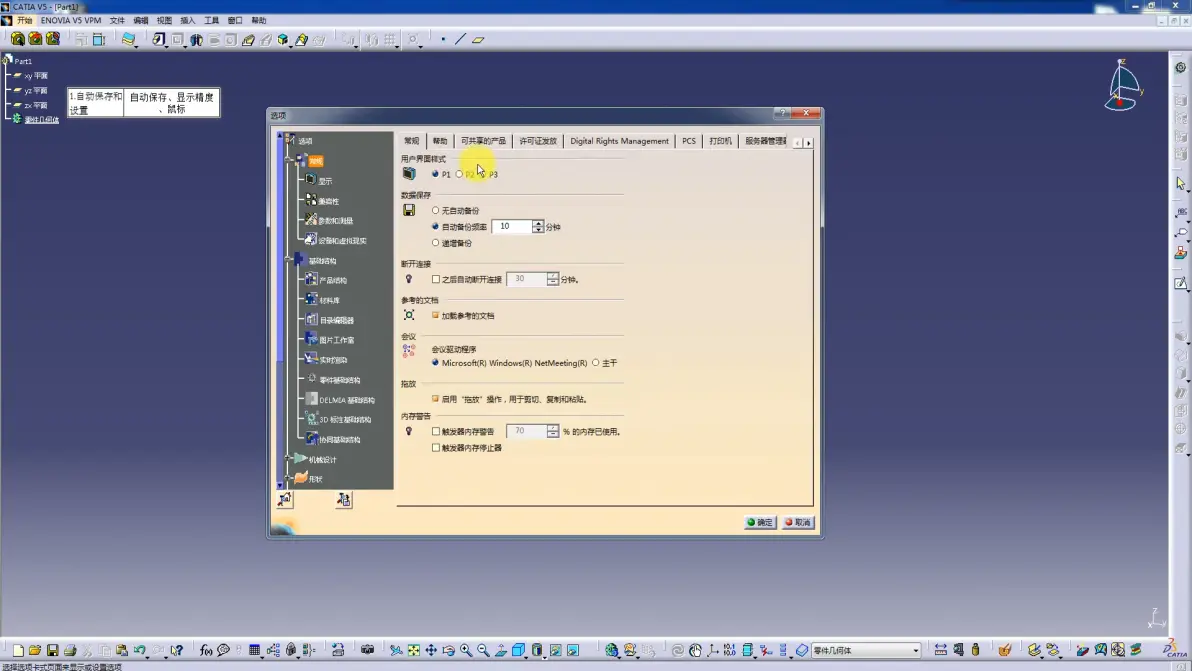

工具-选项-常规

用户界面样式改为p1

数据保存-自动备份频率：改为10

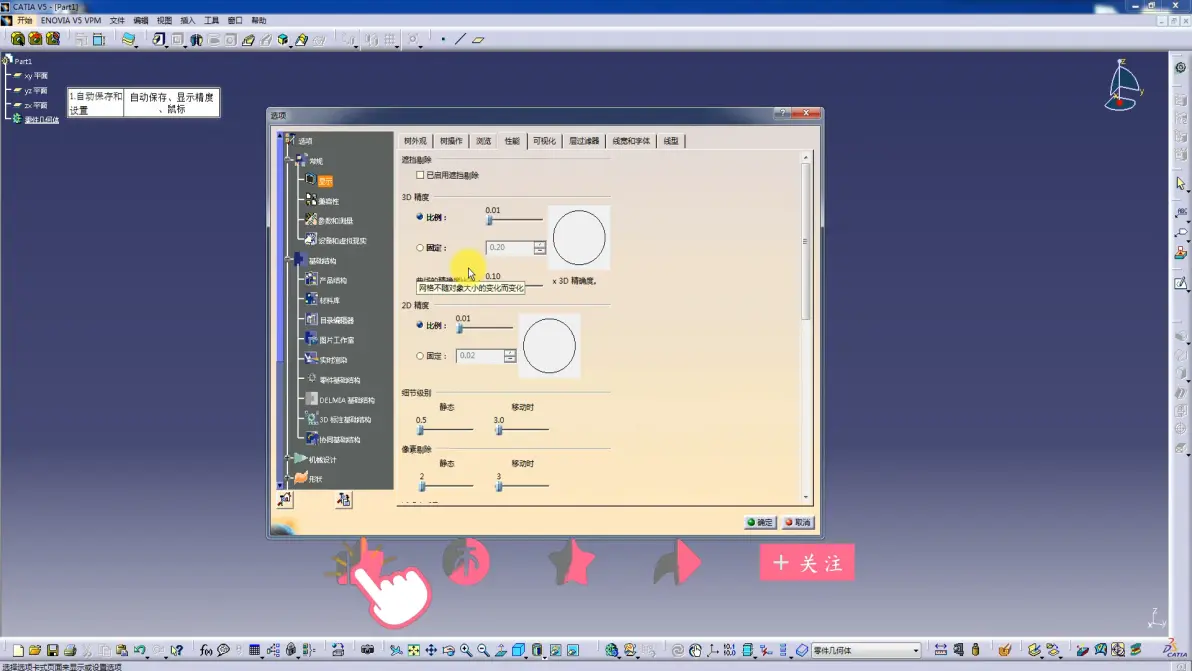

显示-性能-勾选比例（比例越小越精确，对性能要求越高）

01:22

01:42

鼠标左键：选中

中键长按：移动

中键长按+右键一下：上下拖动就会放大、缩小

中键长按+右键长按：旋转

CATIA快速入门——1.草图基本指令——点、轮廓、居中矩形 P2 - 00:15

开始-机械设计-零件设计

CATIA快速入门——1.草图基本指令——点、轮廓、居中矩形 P2 - 00:20

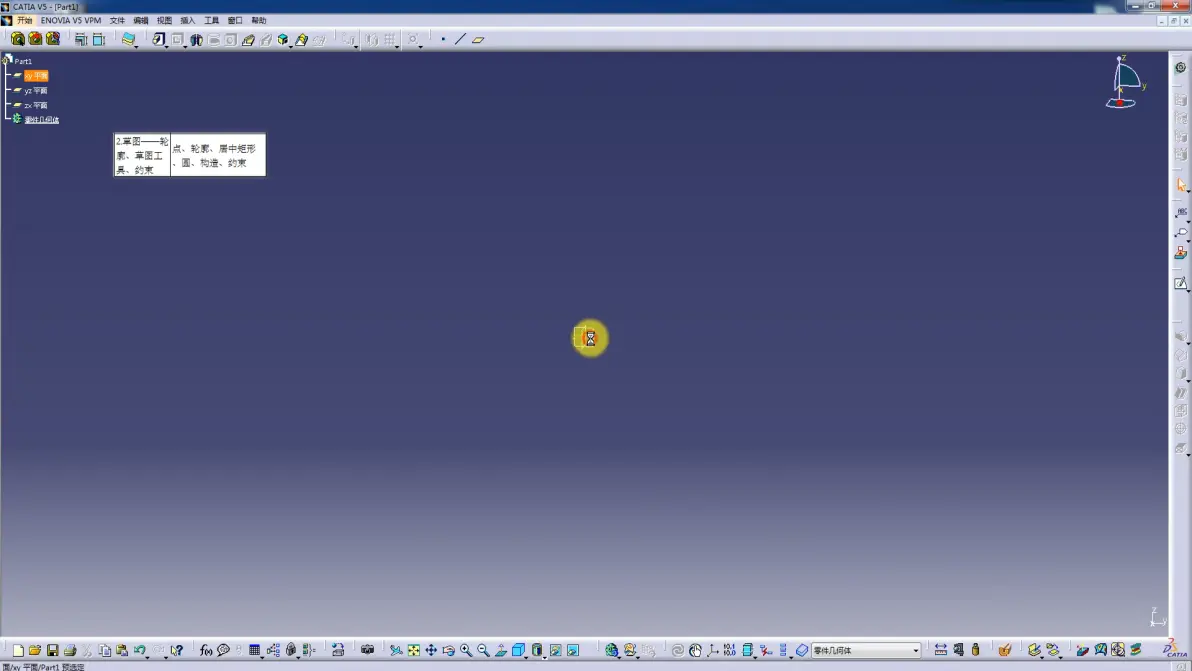

选择任意平面开始设计

（可以点这里进行选择，或者直接点击平面）

CATIA快速入门——1.草图基本指令——点、轮廓、居中矩形 P2 - 00:23

进入草图

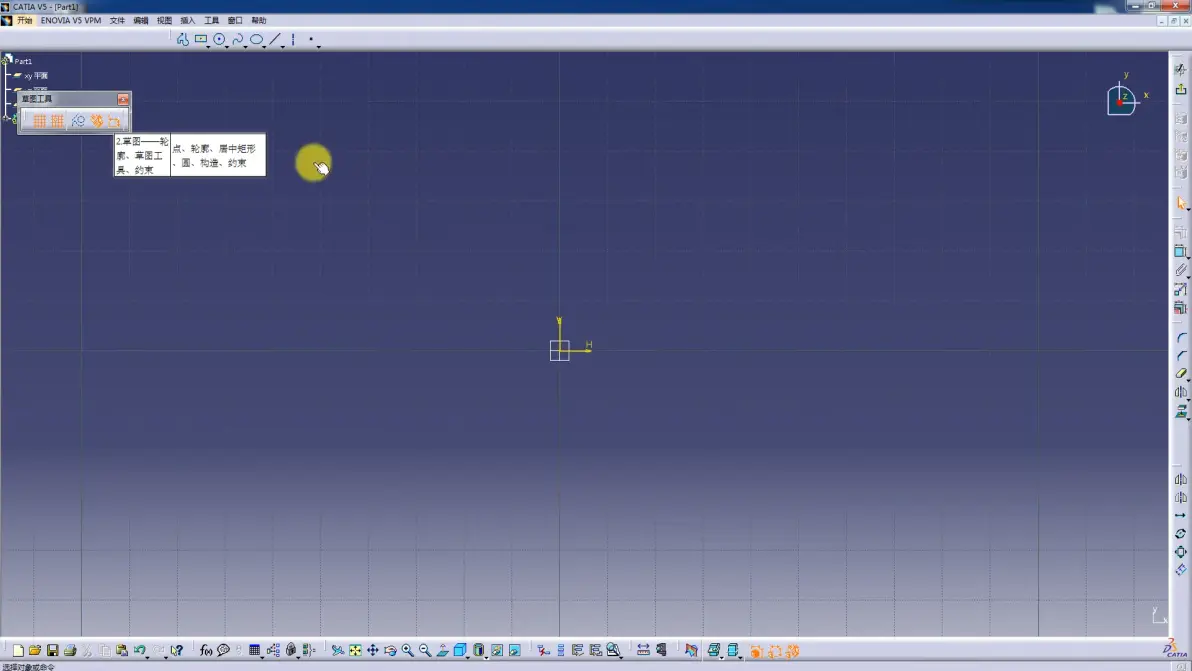

CATIA快速入门——1.草图基本指令——点、轮廓、居中矩形 P2 - 00:35

默认界面会是这种网格背景，我们可以修改

CATIA快速入门——1.草图基本指令——点、轮廓、居中矩形 P2 - 00:43

点击这两个网格图案，就可以去掉网格

CATIA快速入门——1.草图基本指令——点、轮廓、居中矩形 P2 - 00:48

最下面的诊断、尺寸约束、几何约束要点亮。点亮的时候是橙色的

没有点亮的时候不是橙色

CATIA快速入门——1.草图基本指令——点、轮廓、居中矩形 P2 - 01:02

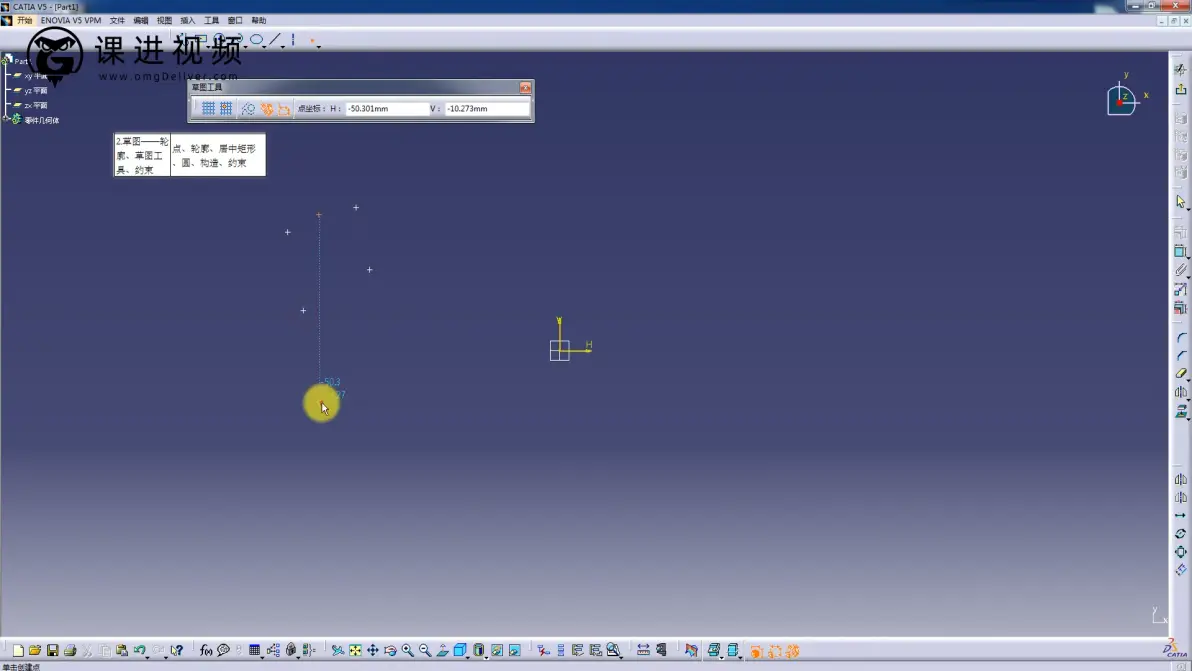

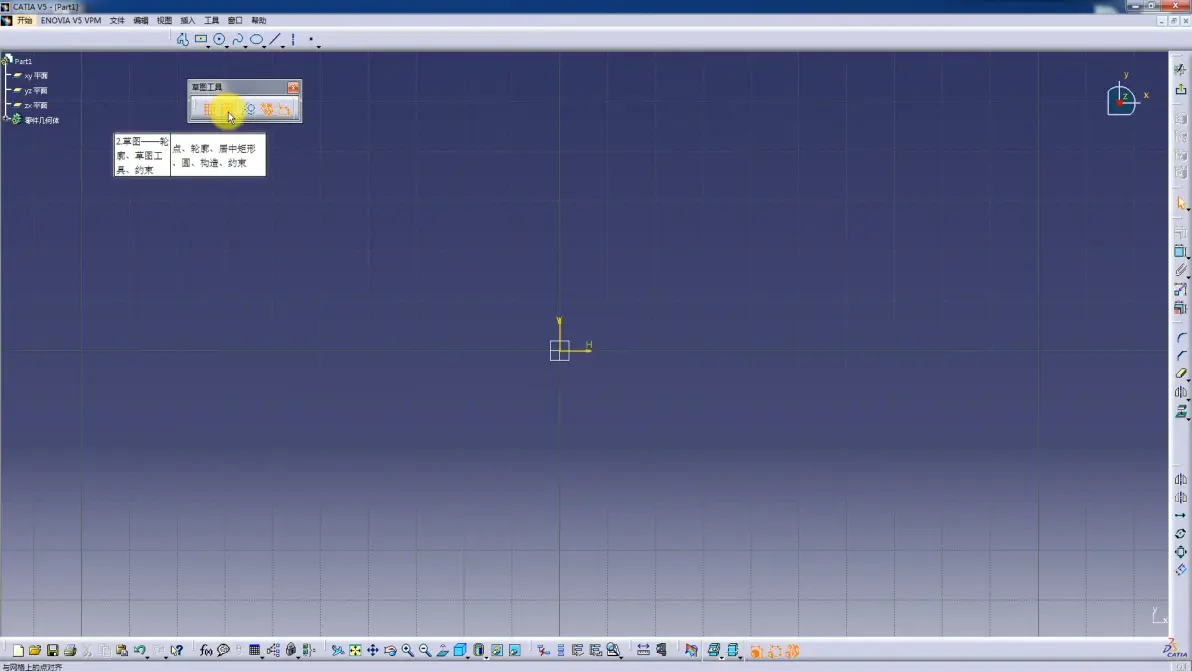

点

CATIA快速入门——1.草图基本指令——点、轮廓、居中矩形 P2 - 01:22

单击工具栏处的点，只会使用一次；双击的话就会循环使用

CATIA快速入门——1.草图基本指令——点、轮廓、居中矩形 P2 - 01:36

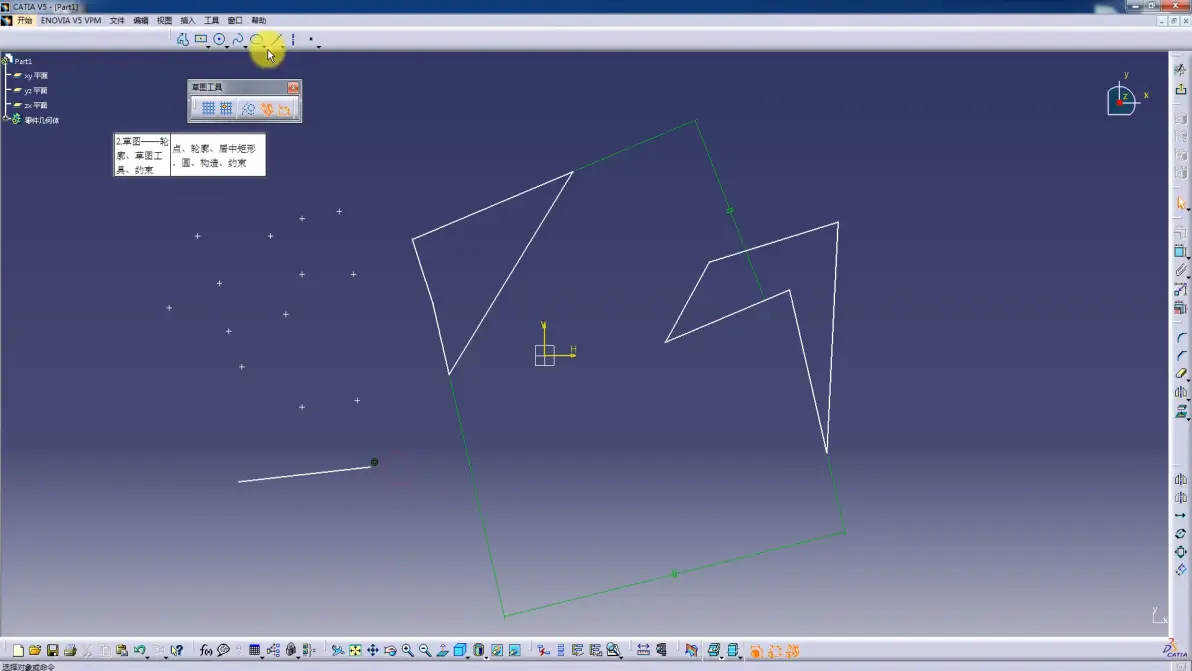

轮廓

CATIA快速入门——1.草图基本指令——点、轮廓、居中矩形 P2 - 01:57

轮廓在它形成一个封闭图形前是不会结束的

CATIA快速入门——1.草图基本指令——点、轮廓、居中矩形 P2 - 02:02

如果只需要一条直线，那么在画完所需要的直线后按一下esc就行

CATIA快速入门——1.草图基本指令——点、轮廓、居中矩形 P2 - 02:30

居中矩形

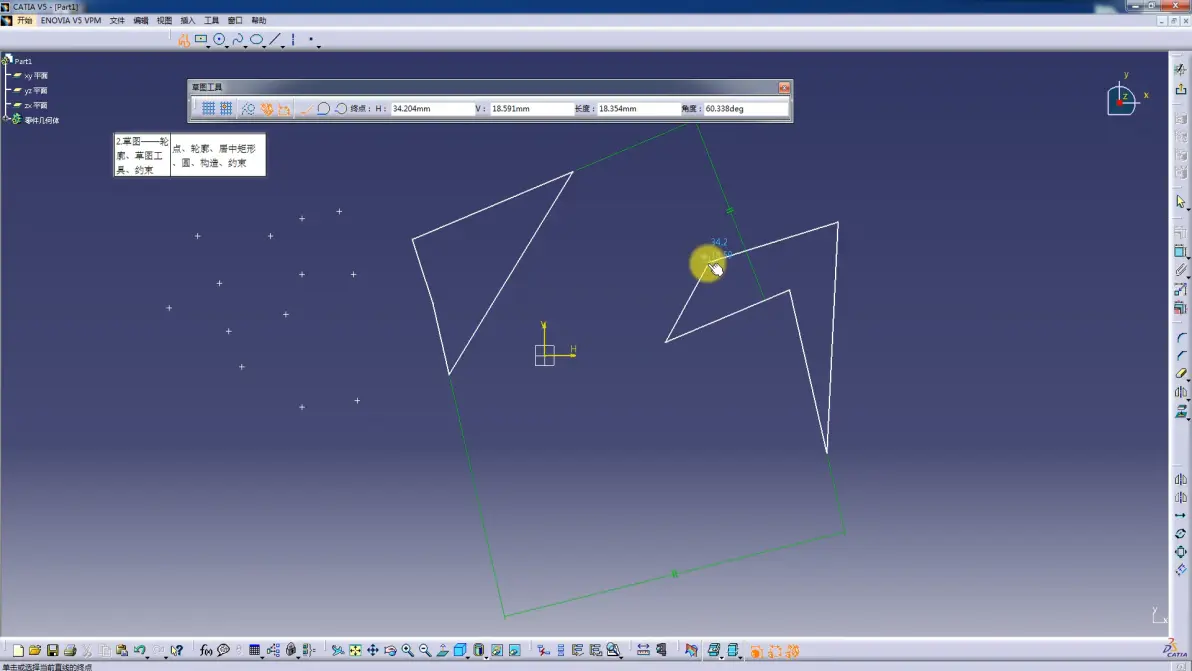

CATIA快速入门——2.草图基本指令——圆、构造、约束 P3 - 00:20

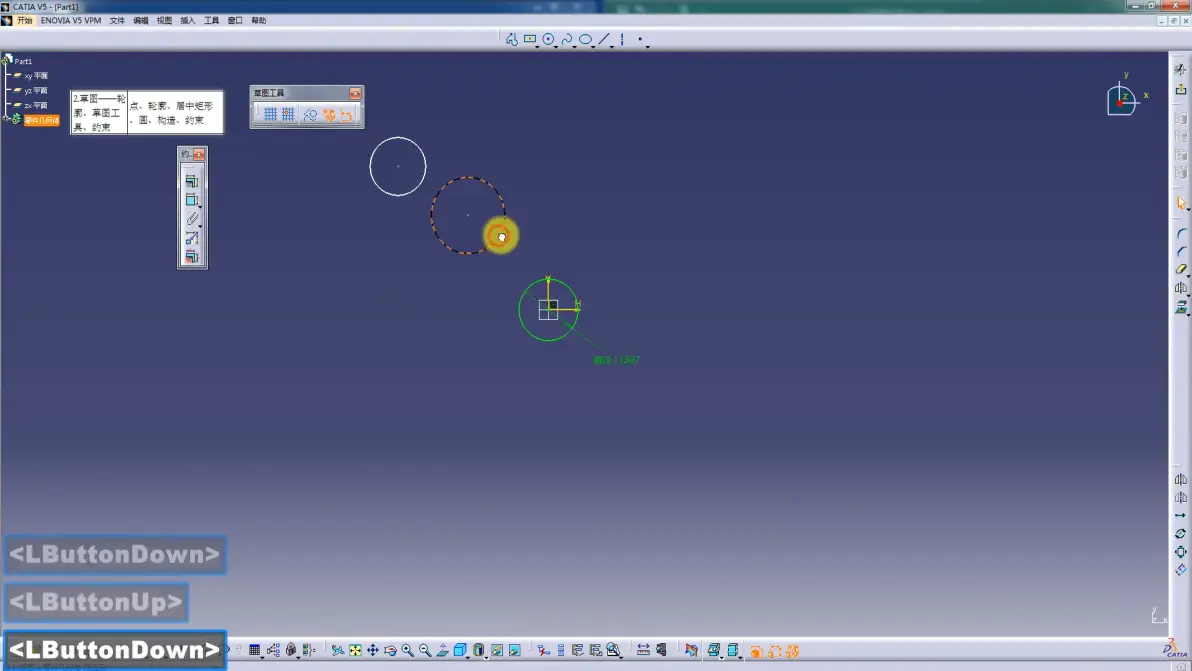

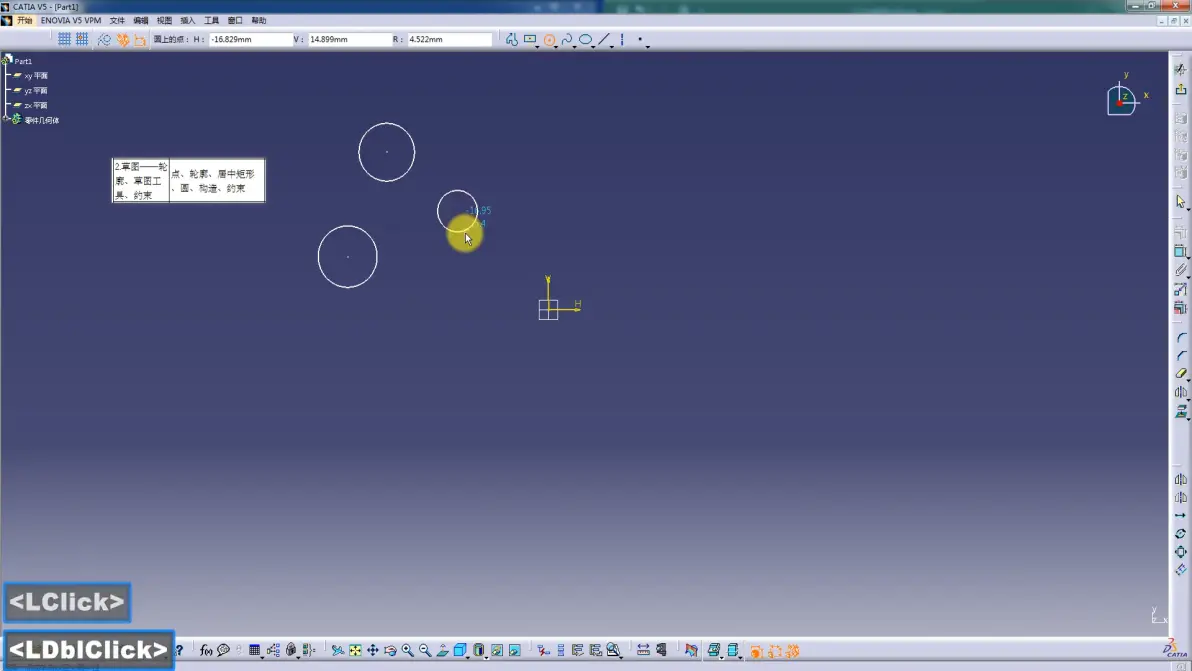

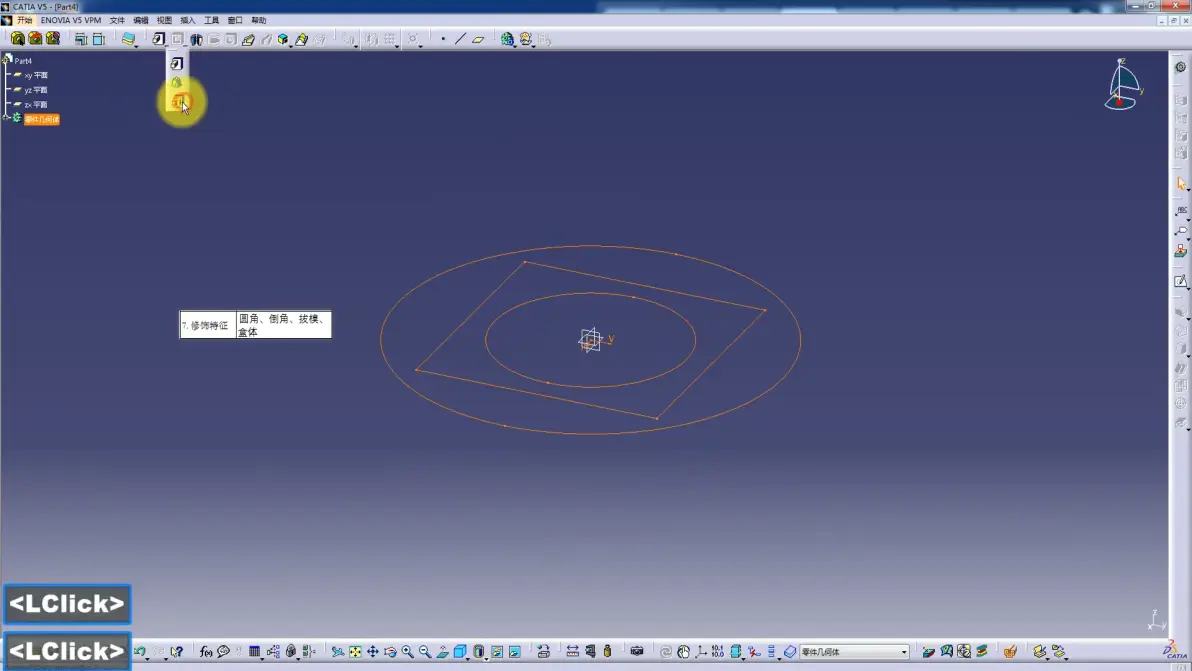

圆

圆和点一样，单击和双击有不同的效果

CATIA快速入门——2.草图基本指令——圆、构造、约束 P3 - 00:35

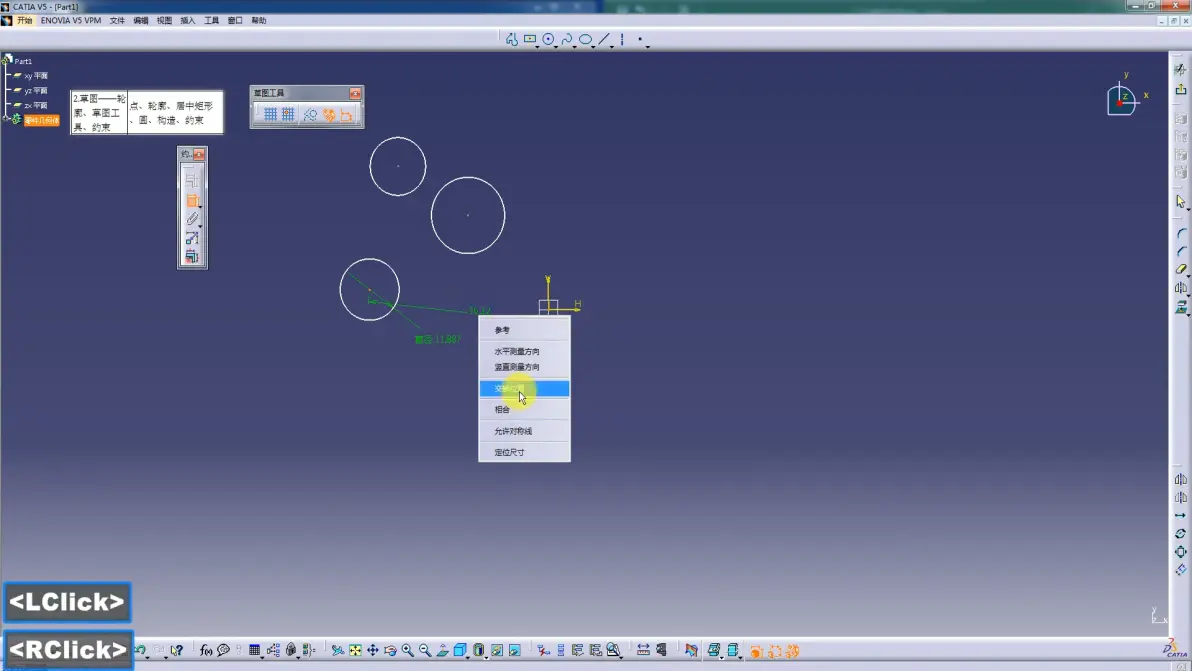

构造

实虚线的转换

CATIA快速入门——2.草图基本指令——圆、构造、约束 P3 - 01:06

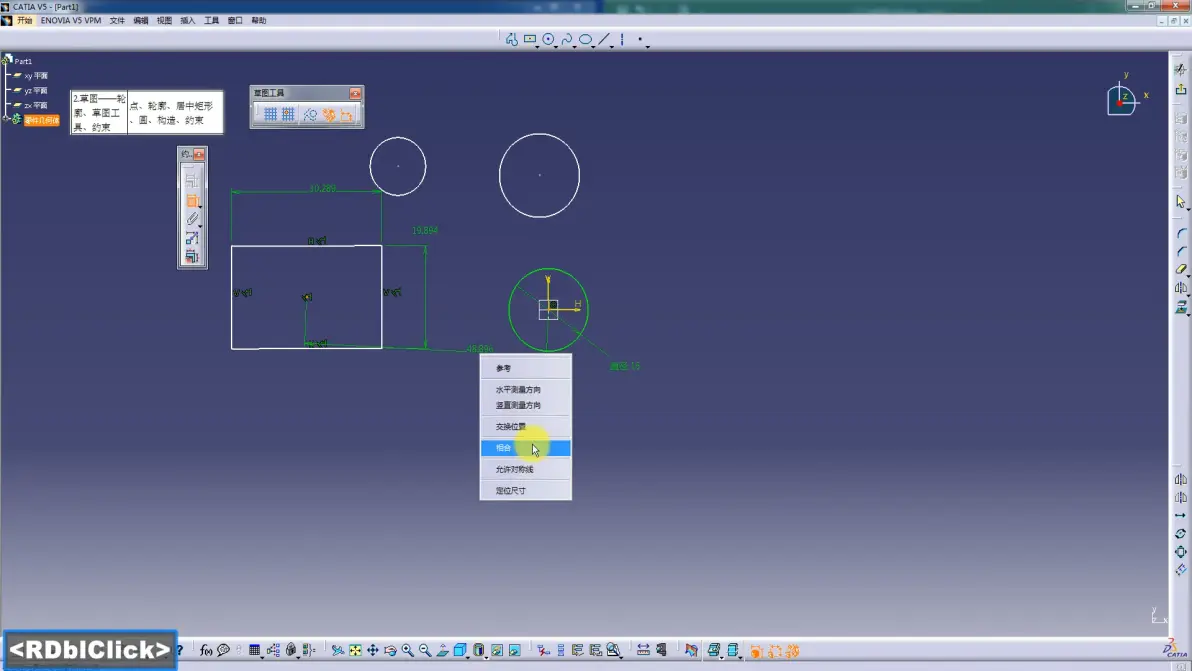

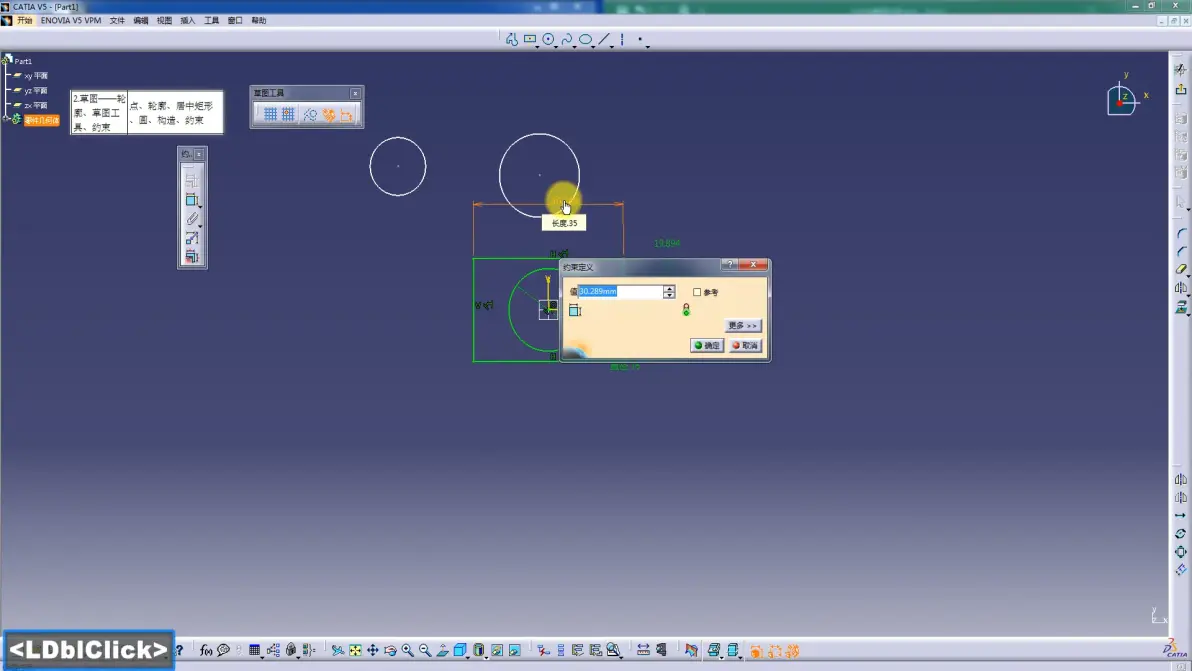

约束(从右侧栏可以拖出来)

CATIA快速入门——2.草图基本指令——圆、构造、约束 P3 - 01:20

CATIA快速入门——2.草图基本指令——圆、构造、约束 P3 - 02:34

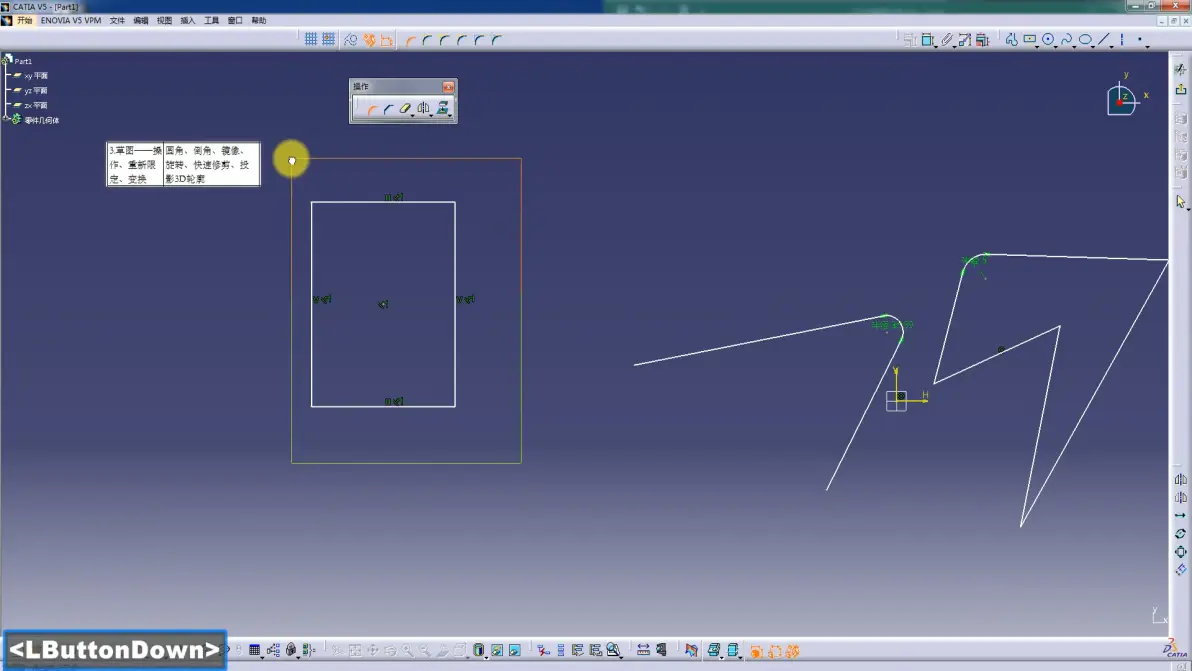

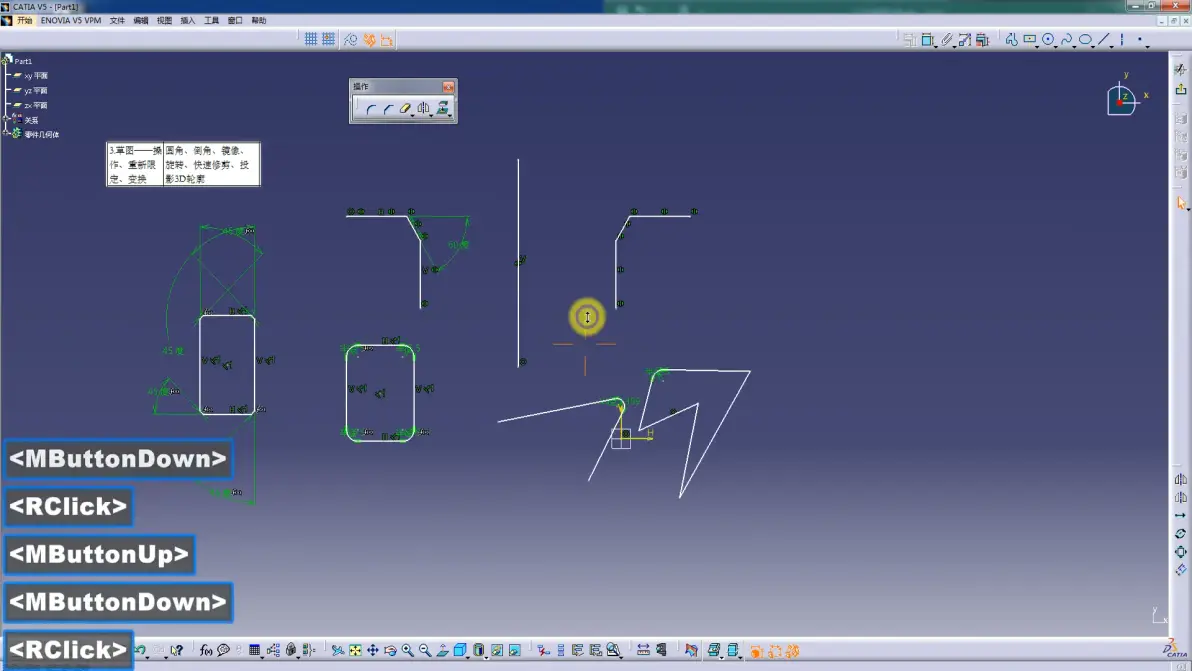

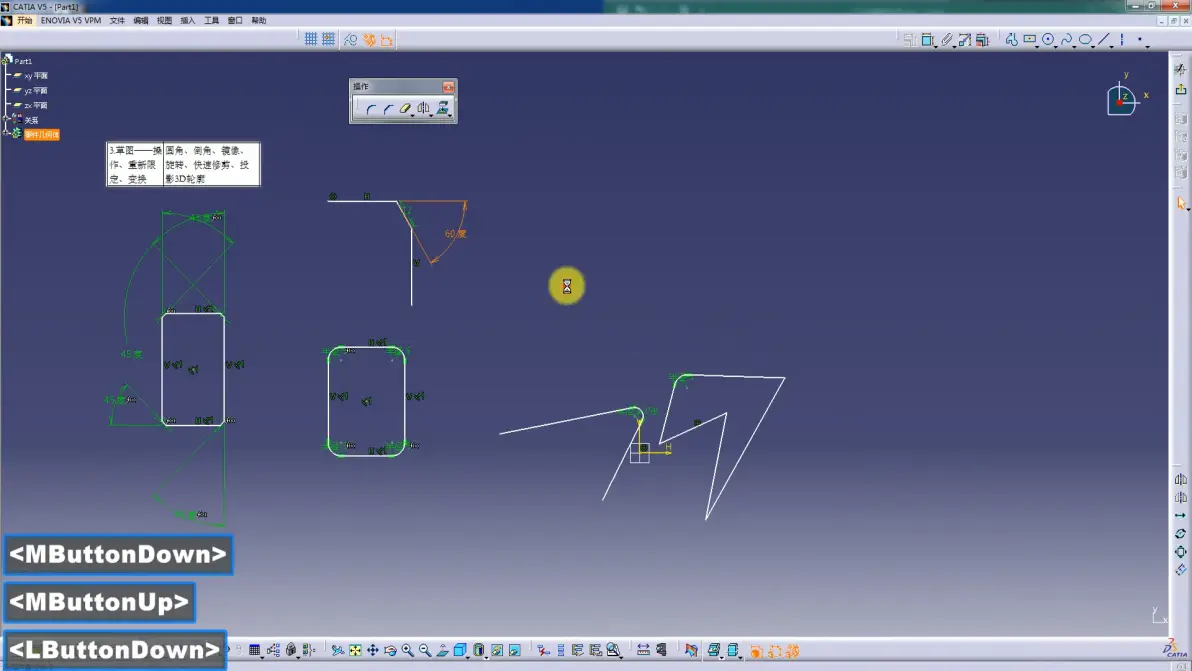

CATIA快速入门——3.草图基本指令——圆角、倒角、镜像 P4 - 00:14

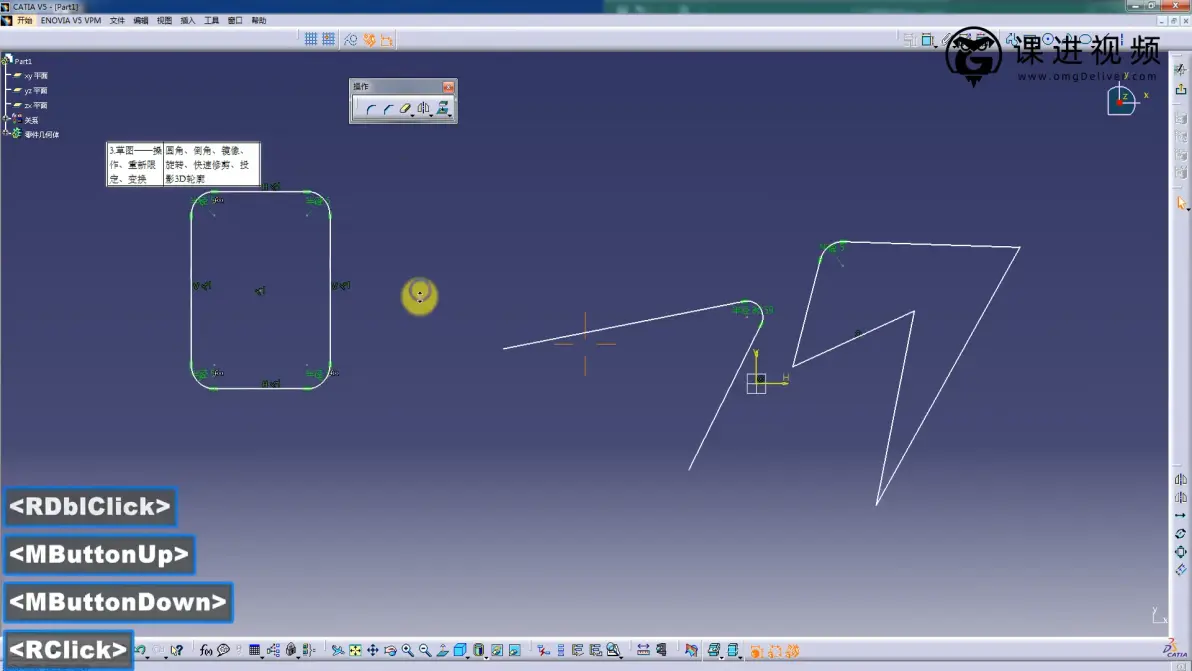

圆角

拖出来

CATIA快速入门——3.草图基本指令——圆角、倒角、镜像 P4 - 00:23

先点指令（直线）再点操作（圆角）；或者反过来，都可以

CATIA快速入门——3.草图基本指令——圆角、倒角、镜像 P4 - 01:01

圆角快捷

左键框选，然后直接点击圆角，输入圆角半径

CATIA快速入门——3.草图基本指令——圆角、倒角、镜像 P4 - 01:30

倒角与圆角是同一类型

就是多了一个角度

CATIA快速入门——3.草图基本指令——圆角、倒角、镜像 P4 - 02:19

镜像

CATIA快速入门——4.草图基本指令——旋转、快速修剪、投影3D元素 P5 - 00:15

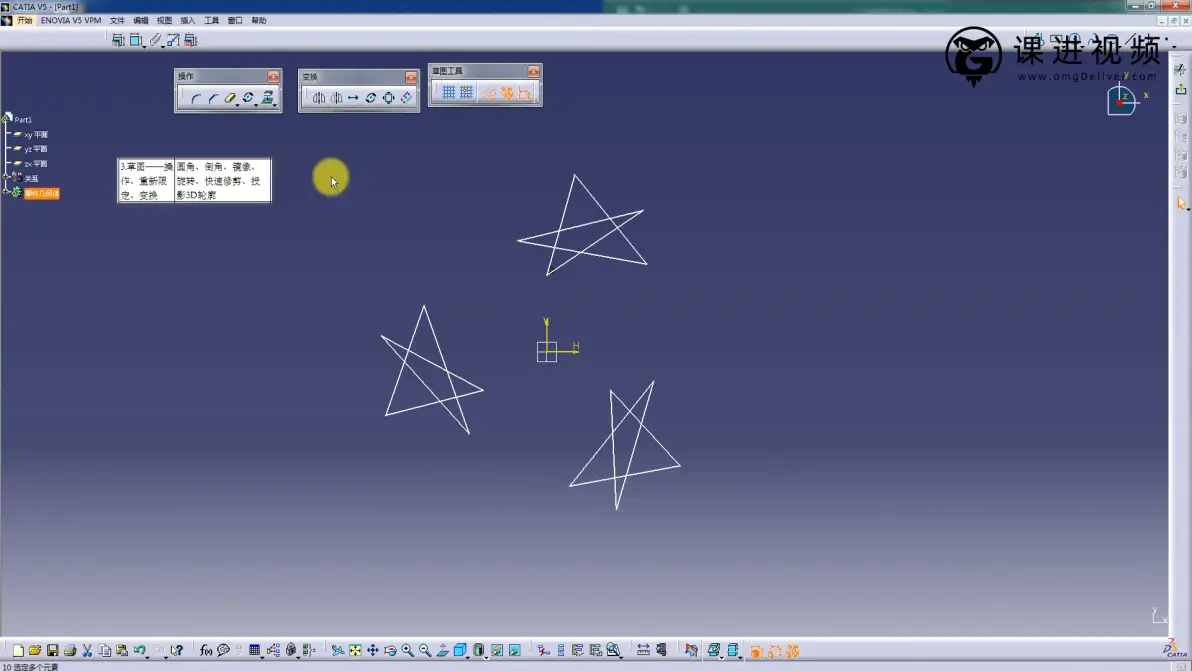

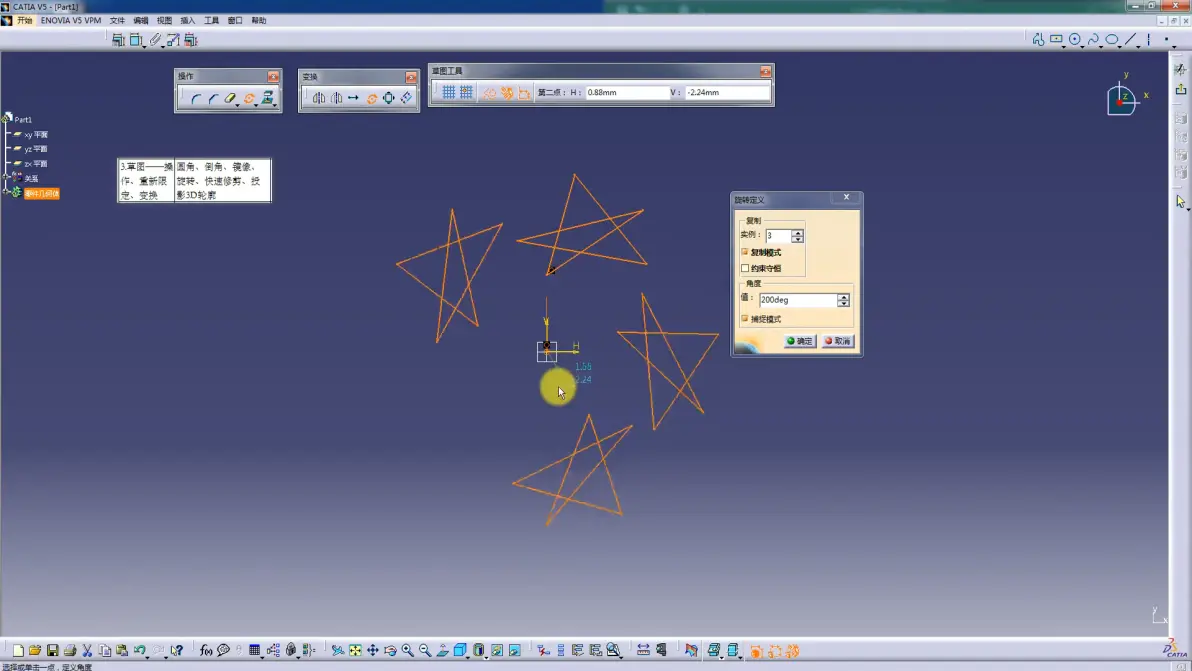

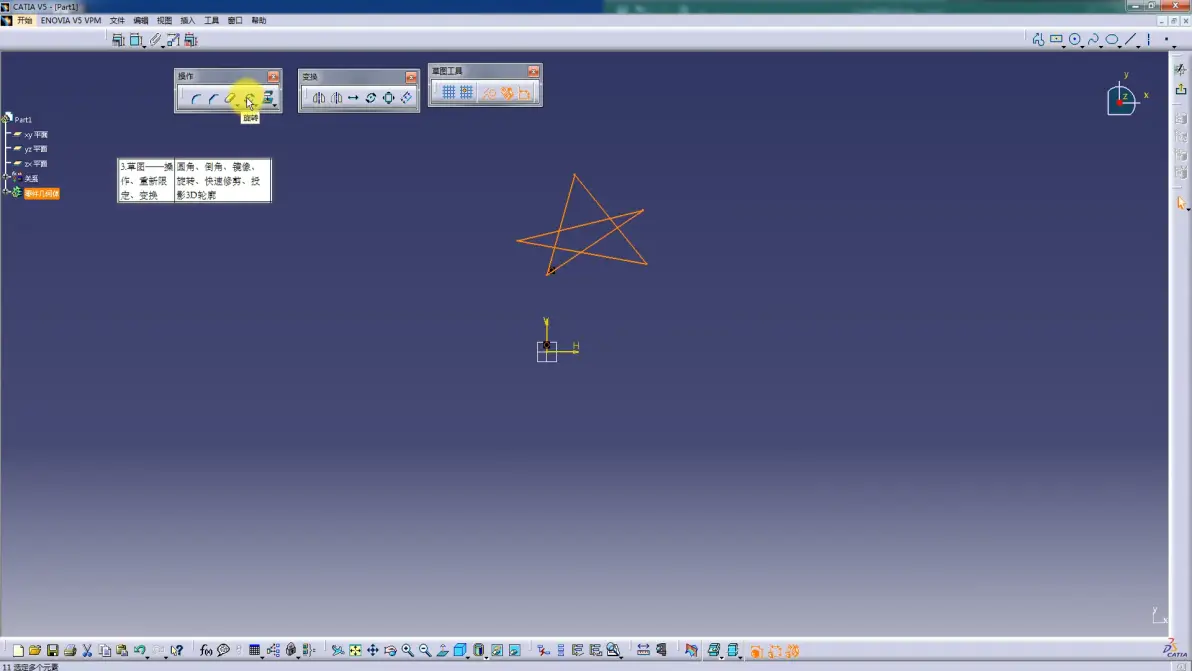

旋转

选中对象，点击

CATIA快速入门——4.草图基本指令——旋转、快速修剪、投影3D元素 P5 - 00:43

CATIA快速入门——4.草图基本指令——旋转、快速修剪、投影3D元素 P5 - 01:19

快速修剪

单击

右边的工具栏会有变化

CATIA快速入门——4.草图基本指令——旋转、快速修剪、投影3D元素 P5 - 01:38

跳过

CATIA快速入门——4.草图基本指令——旋转、快速修剪、投影3D元素 P5 - 02:56

CATIA快速入门——4.草图基本指令——旋转、快速修剪、投影3D元素 P5 - 03:37

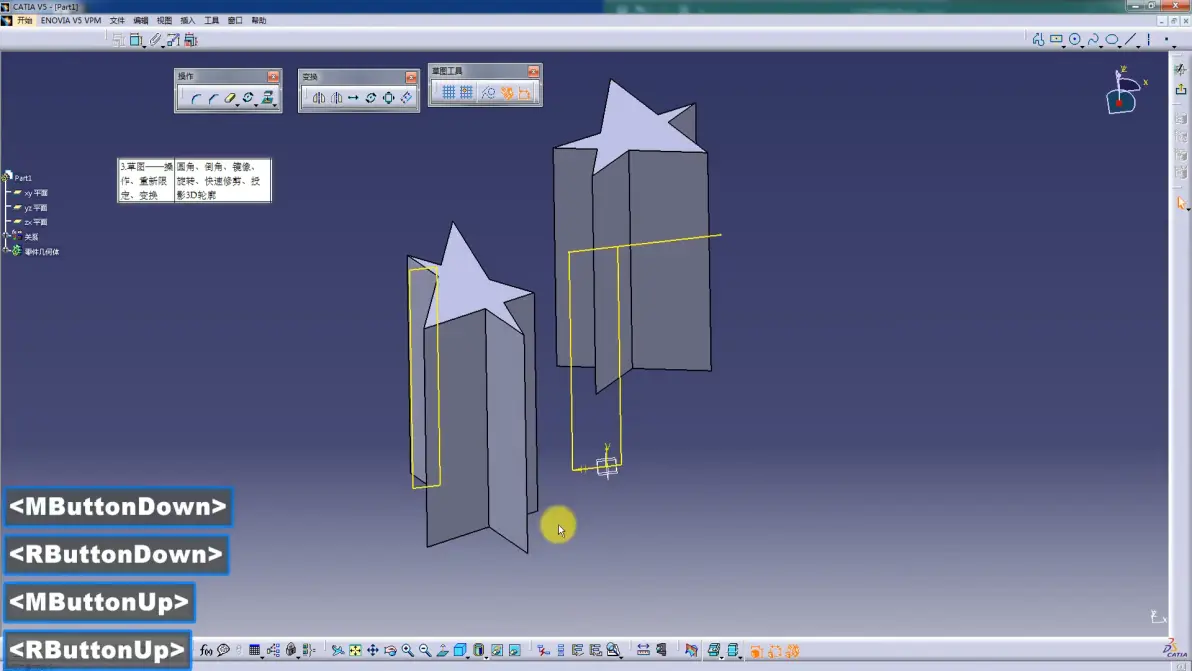

投影3d轮廓

CATIA快速入门——4.草图基本指令——旋转、快速修剪、投影3D元素 P5 - 04:49

法向视图回位

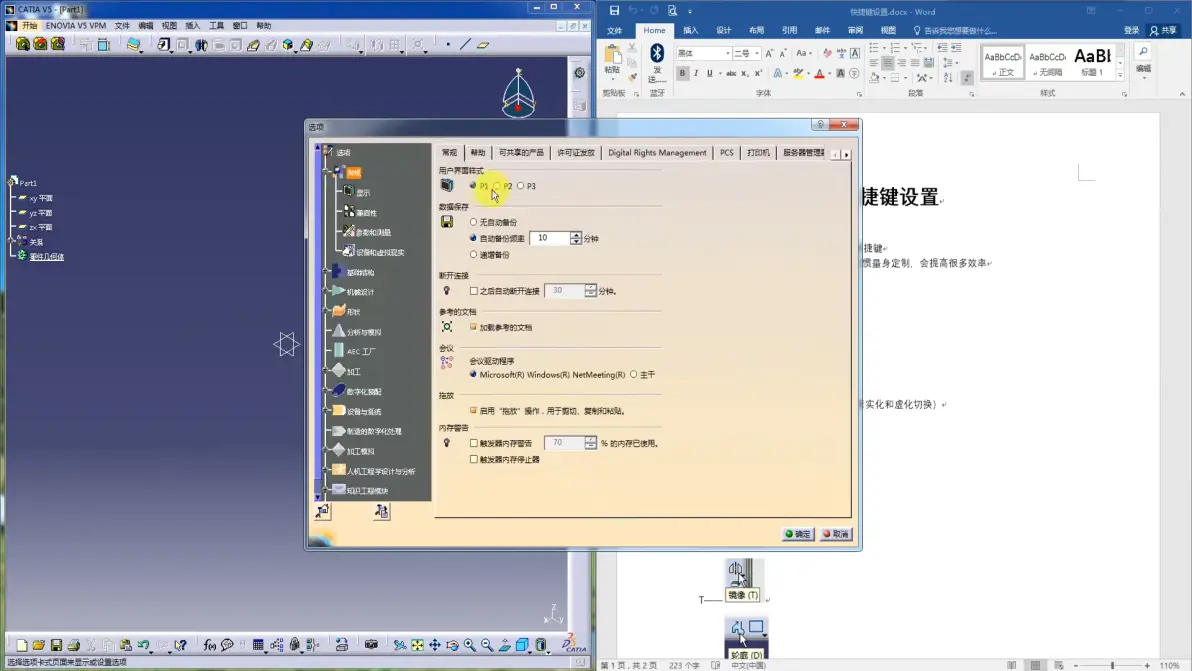

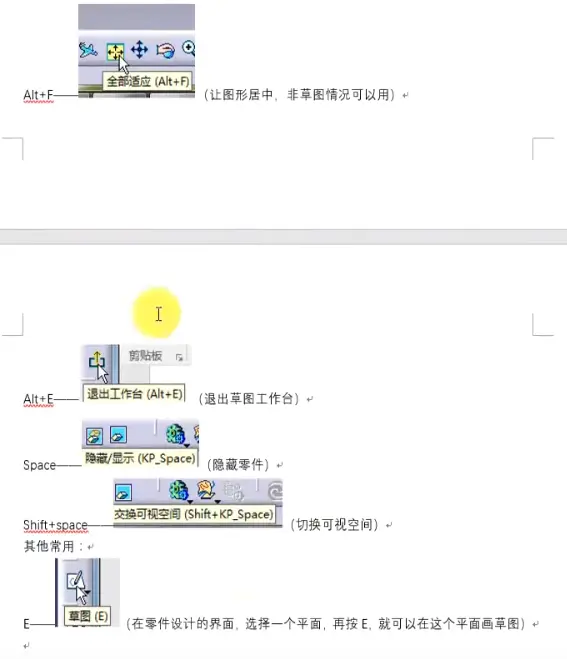

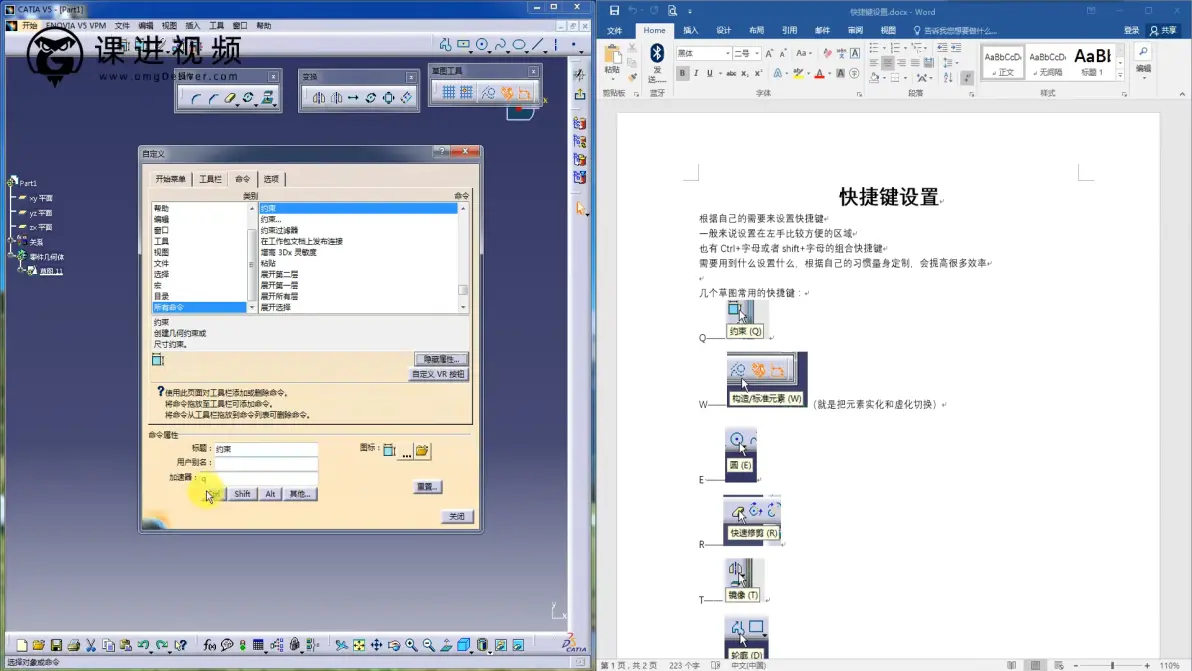

CATIA快速入门——5.快捷键设置 P6 - 00:41

1.输入法切换到英文

2工具-选项

要保证用户界面样式是p1

CATIA快速入门——5.快捷键设置 P6 - 01:13

3工具-自定义-命令-所有命令

CATIA快速入门——5.快捷键设置 P6 - 01:39

CATIA快速入门——5.快捷键设置 P6 - 02:00

快速查找

双击约束

把加速器设置为你想要的快捷键

CATIA快速入门——5.快捷键设置 P6 - 02:38

这些无法双击快速查找，只能慢慢找

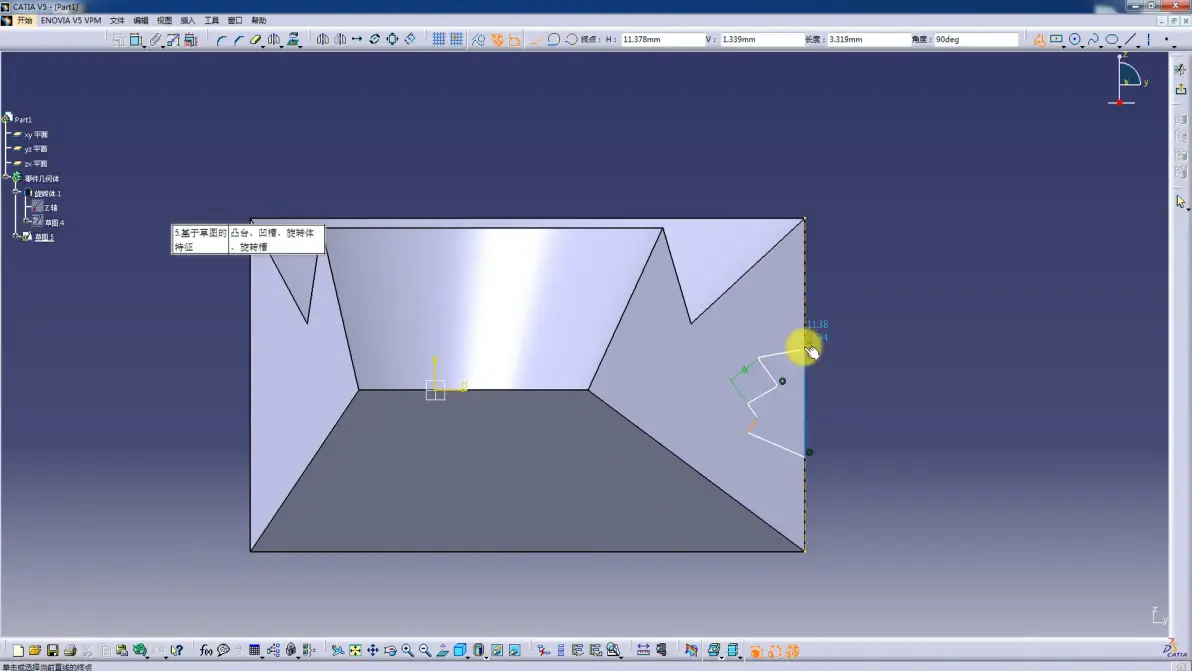

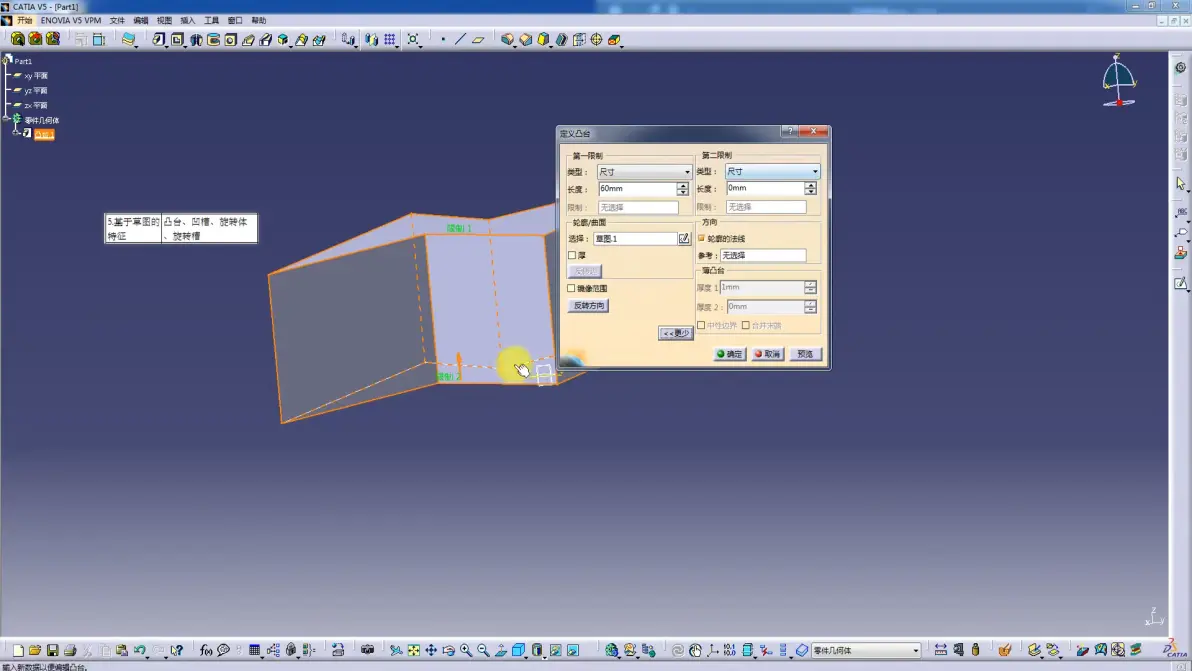

CATIA快速入门——6.零件设计——凸台、凹槽 P7 - 00:44

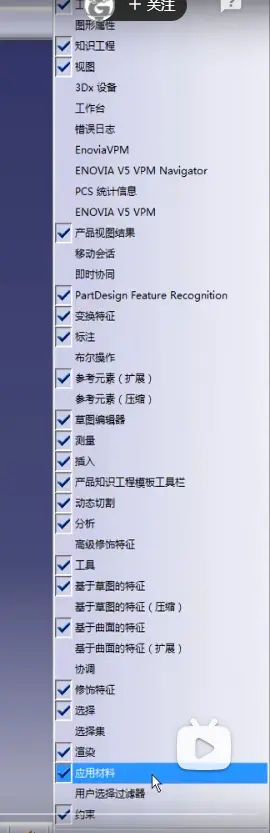

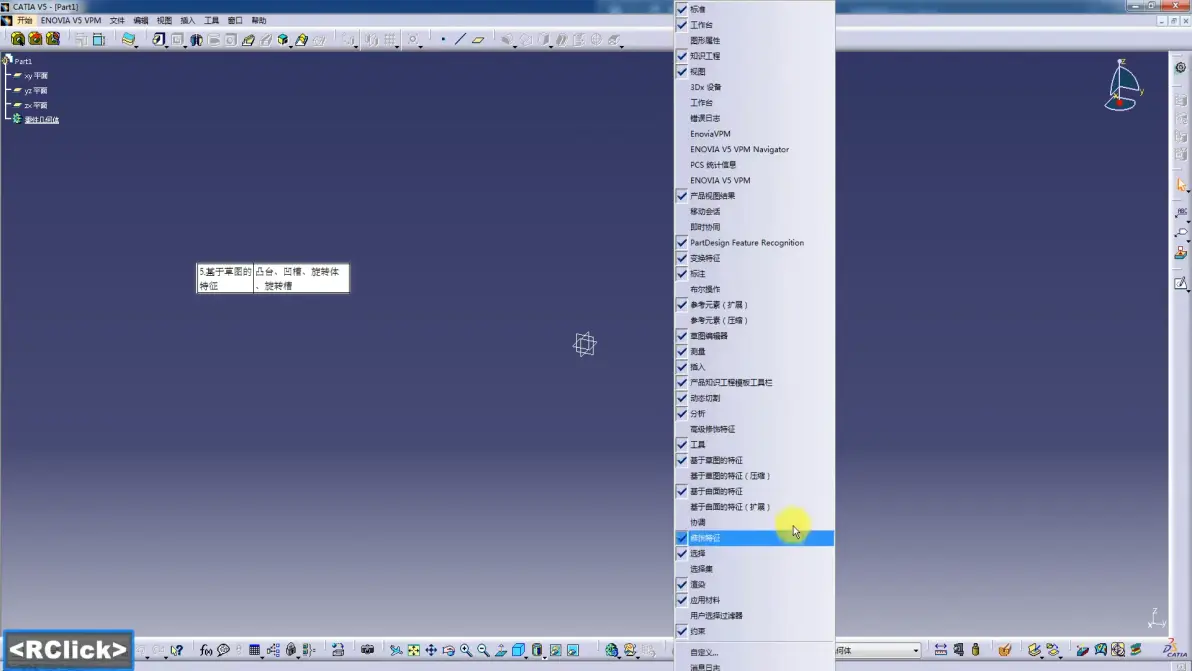

右键可添加工具

CATIA快速入门——6.零件设计——凸台、凹槽 P7 - 01:28

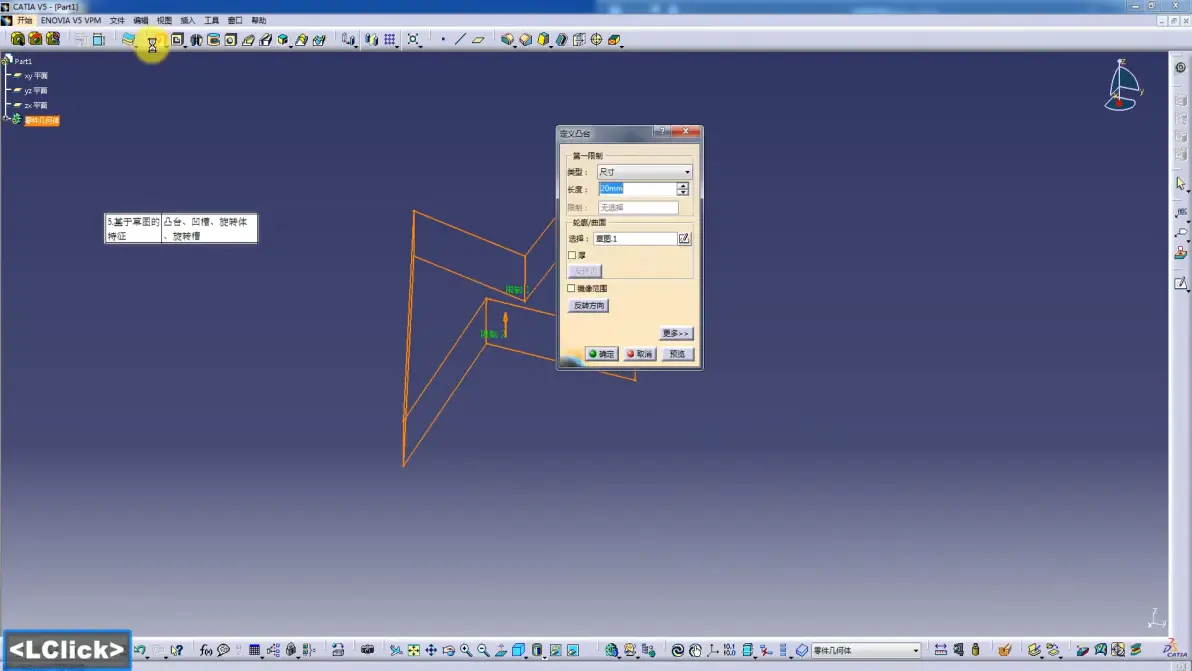

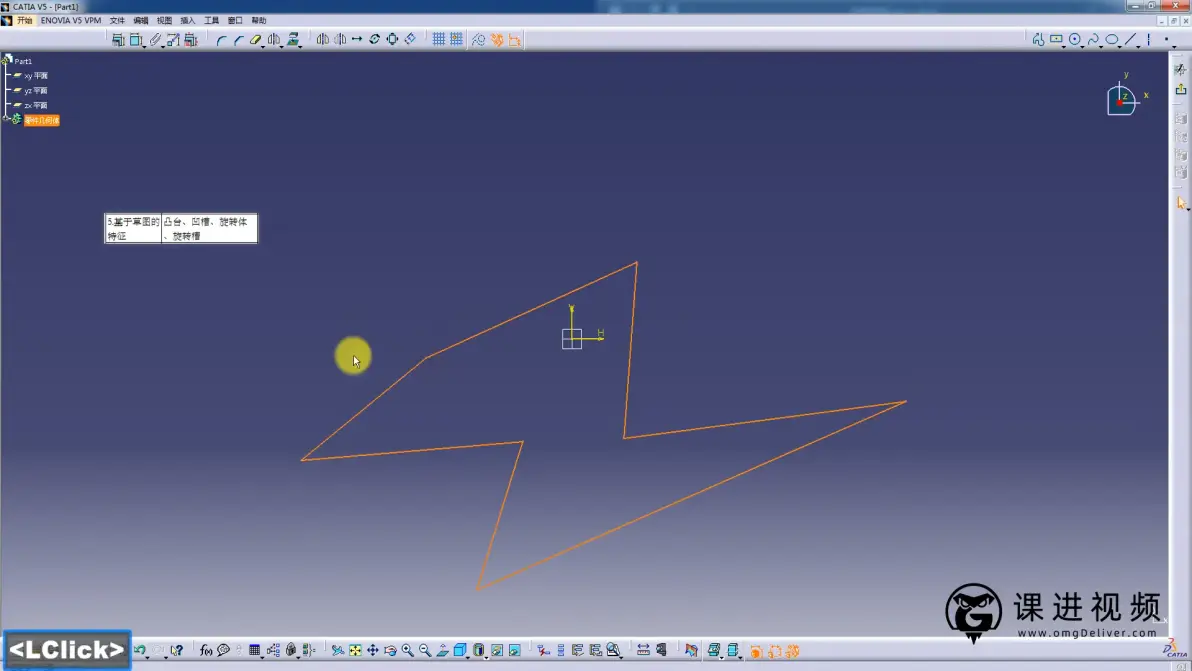

使用凸台

CATIA快速入门——6.零件设计——凸台、凹槽 P7 - 01:55

点击此处，有第二限制

第二限制是在与第一限制相反的反向上进行凸台

CATIA快速入门——6.零件设计——凸台、凹槽 P7 - 02:40

凹台

CATIA快速入门——6.零件设计——凸台、凹槽 P7 - 03:18

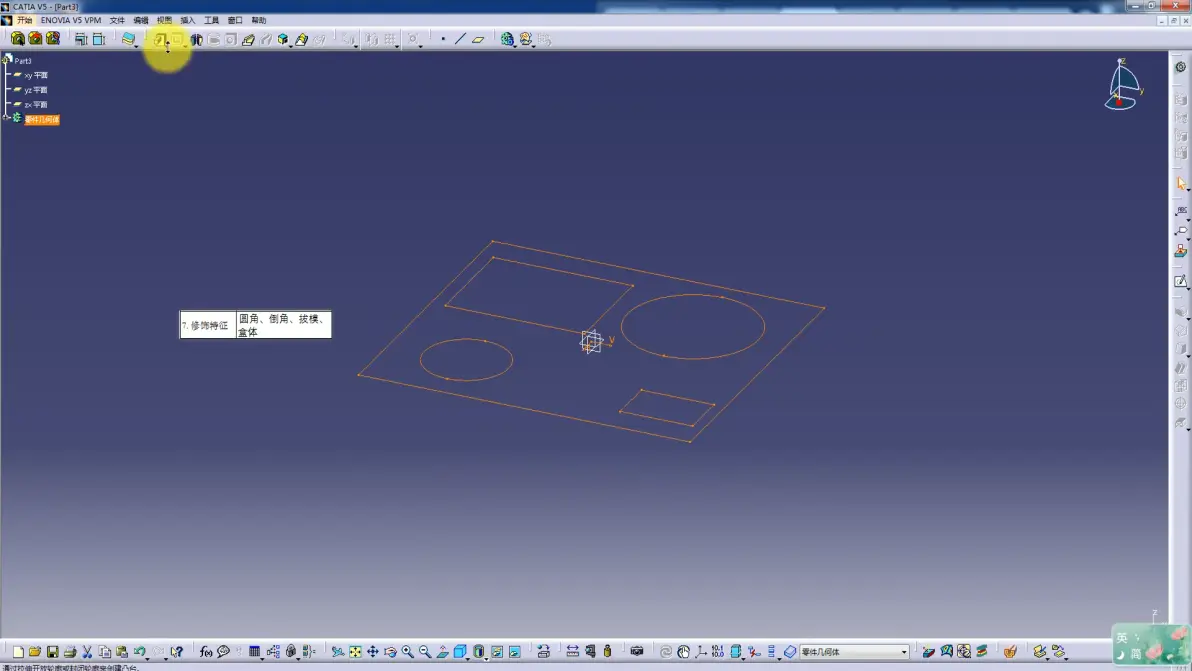

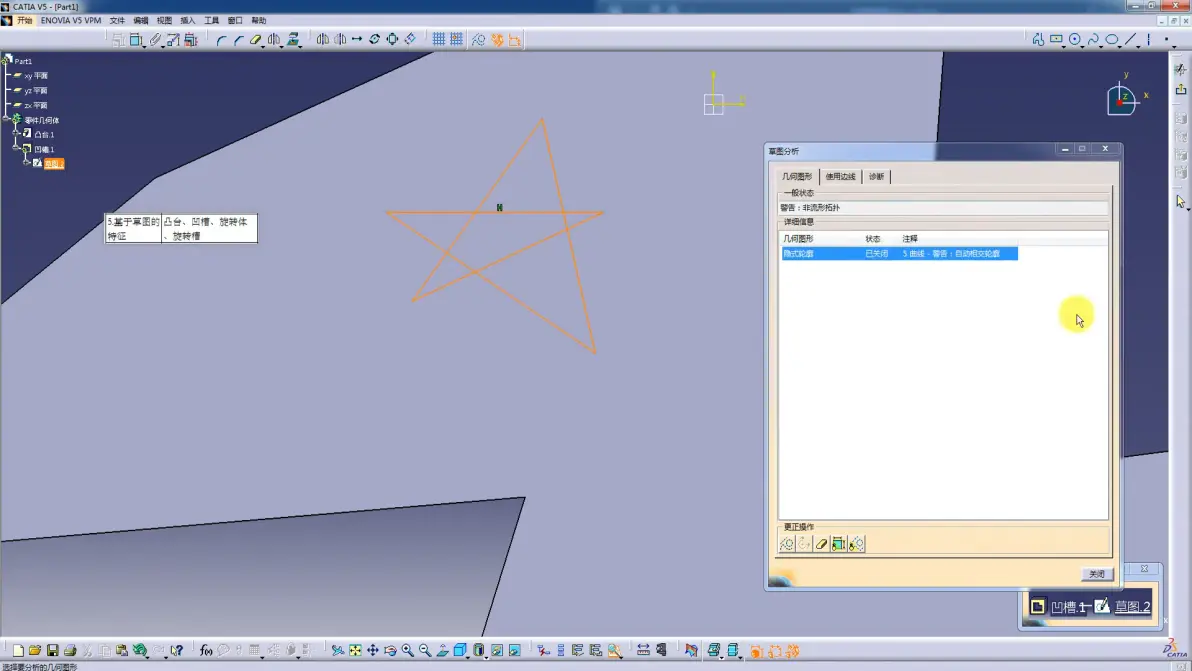

我们的图形里面有其他的封闭图形

CATIA快速入门——6.零件设计——凸台、凹槽 P7 - 04:04

双击直线

点亮第一个图标

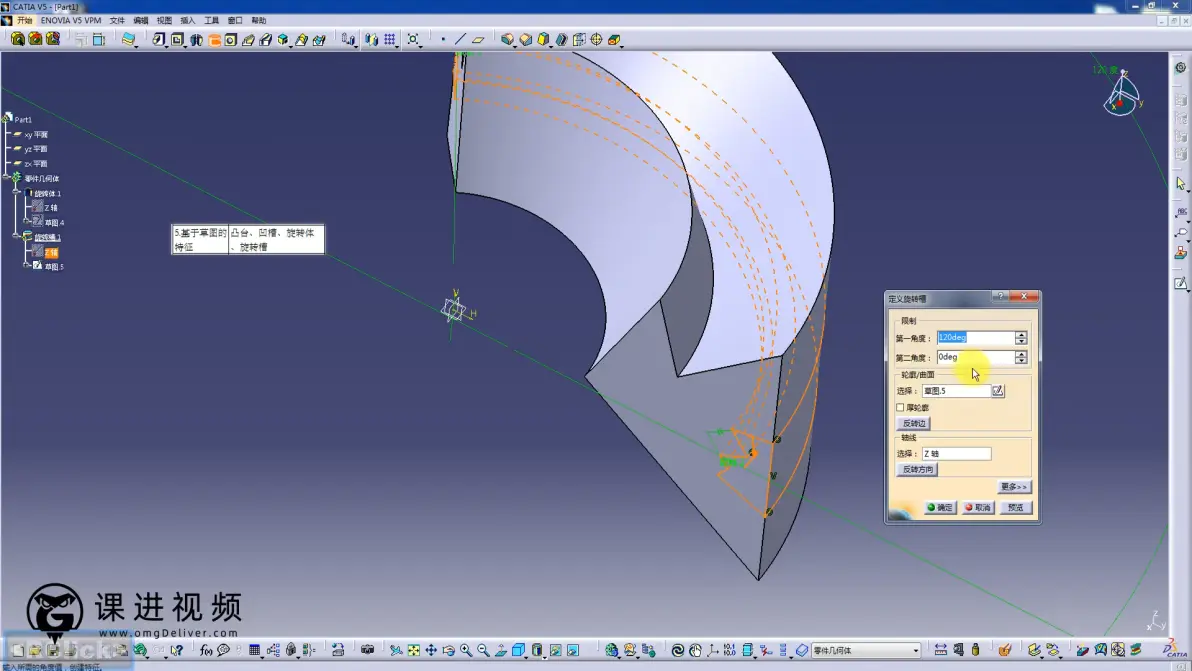

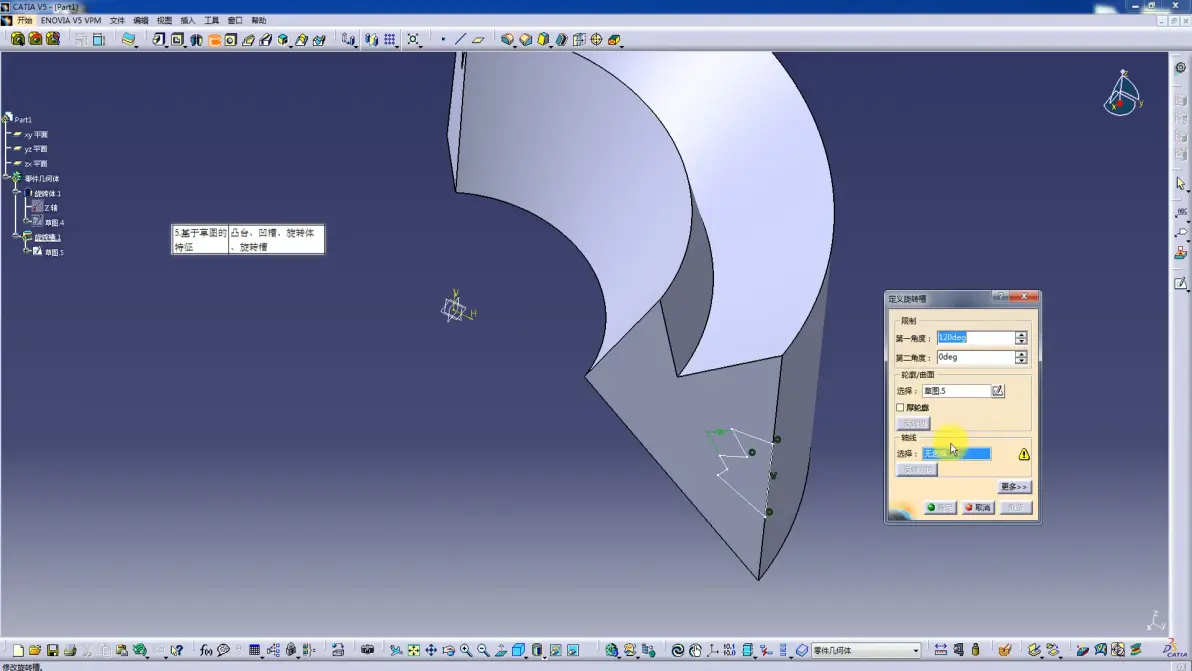

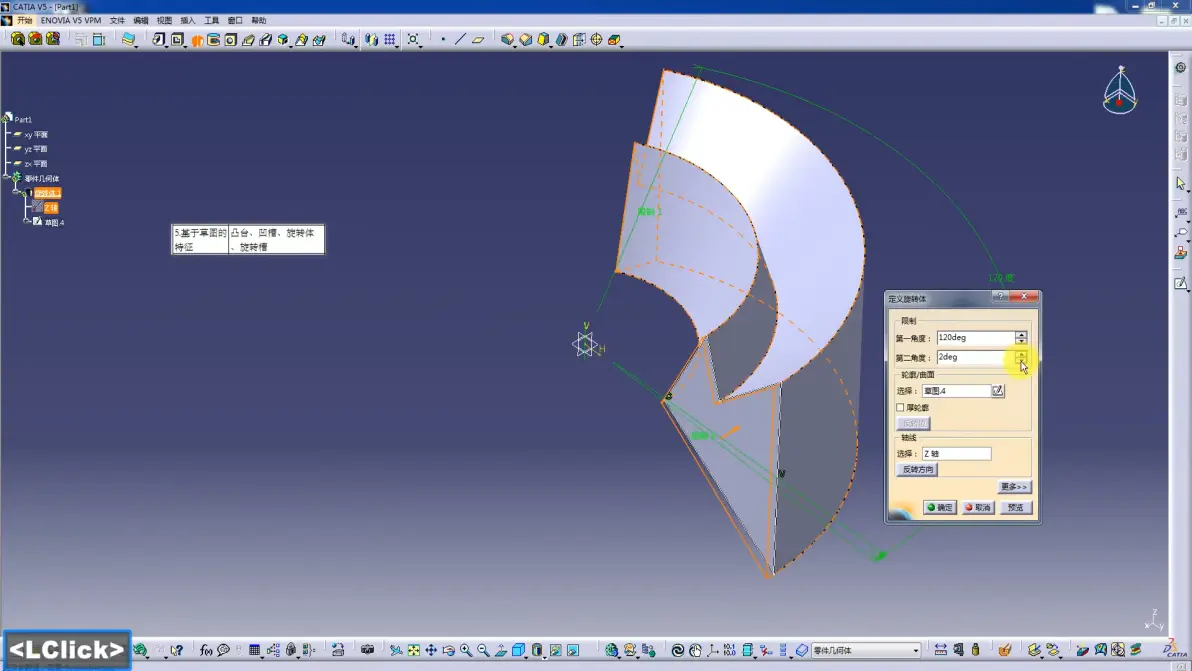

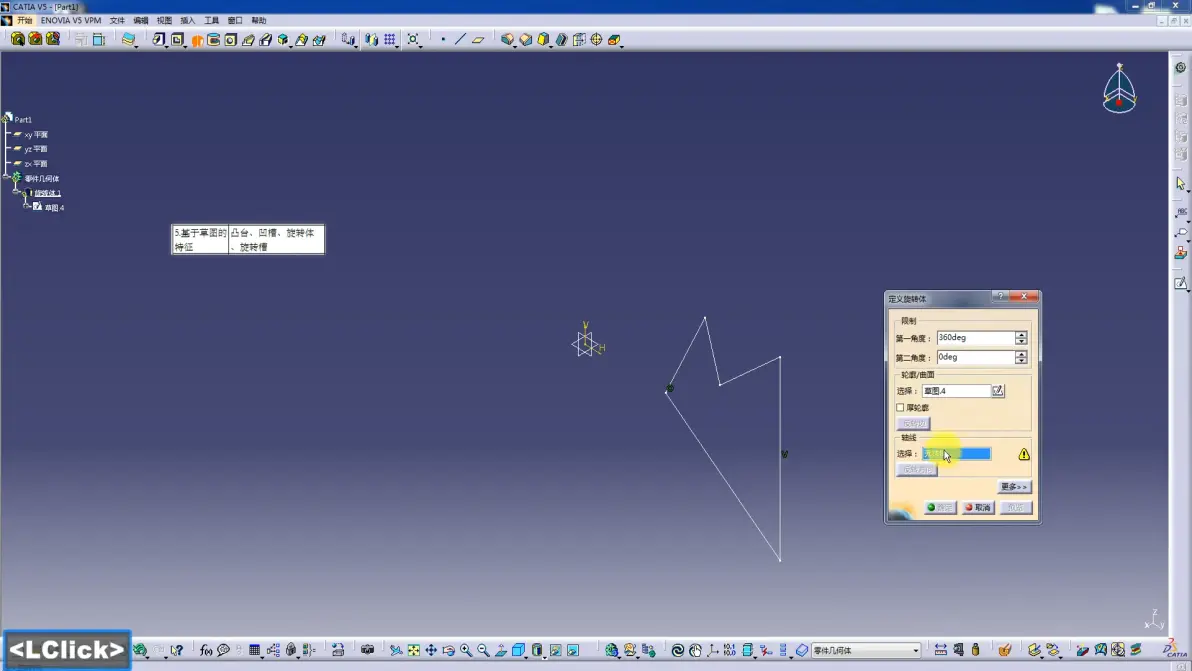

CATIA快速入门——7.零件设计——旋转体、旋转槽 P8 - 00:41

CATIA快速入门——7.零件设计——旋转体、旋转槽 P8 - 01:24

CATIA快速入门——7.零件设计——旋转体、旋转槽 P8 - 02:07

旋转槽

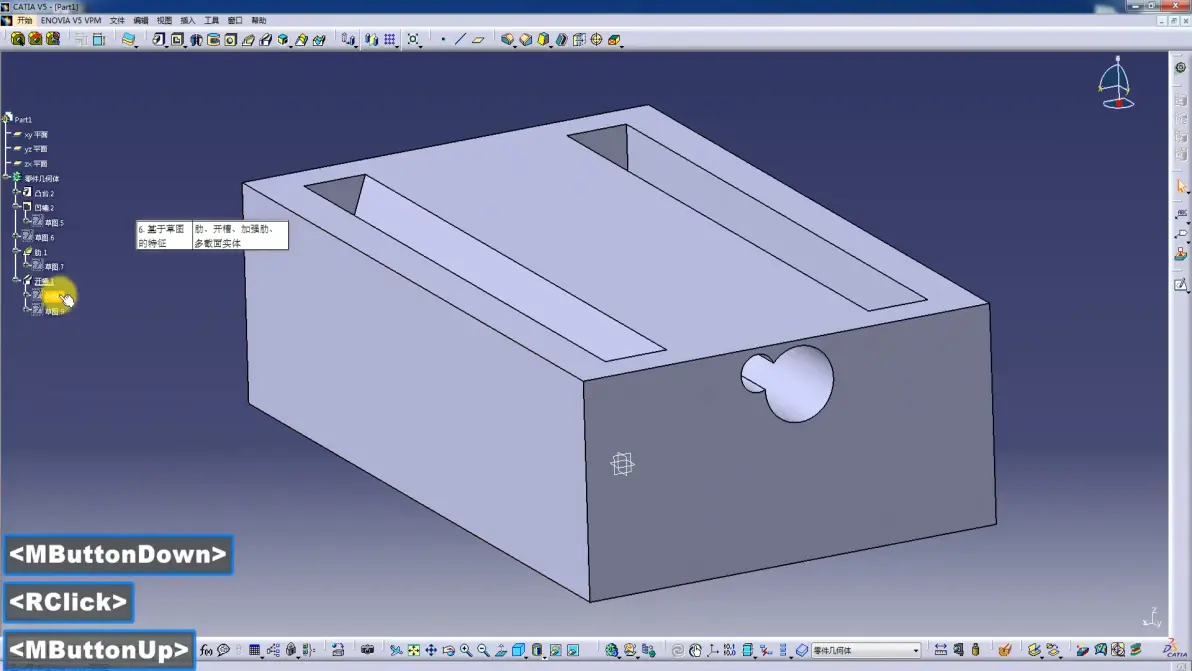

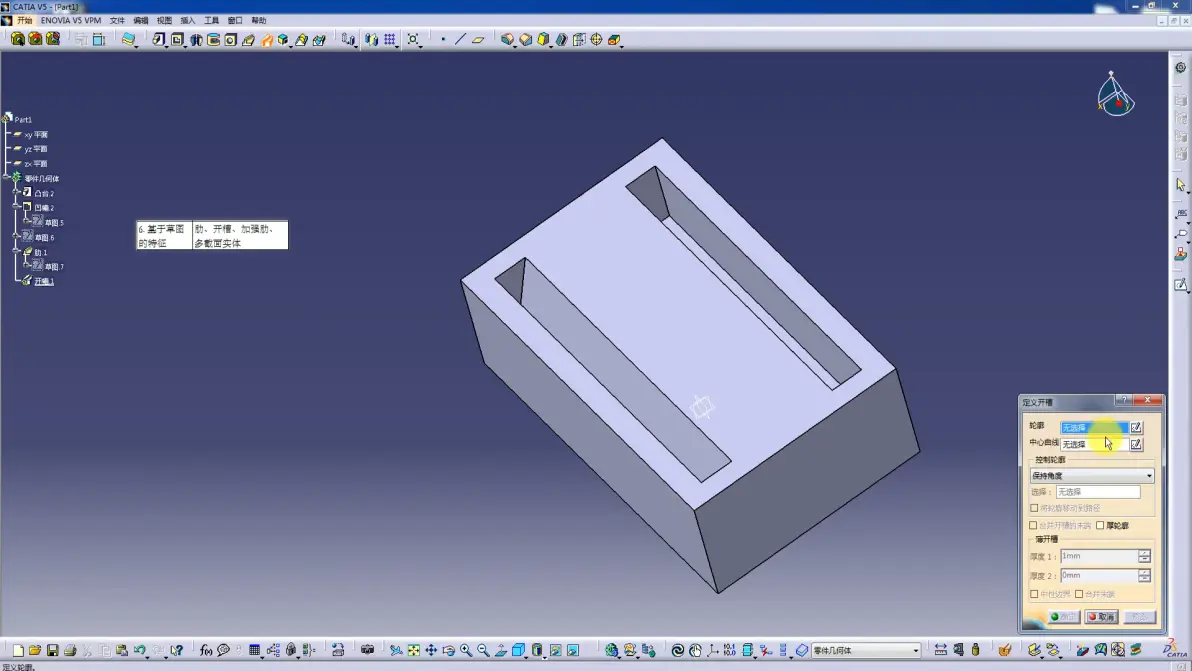

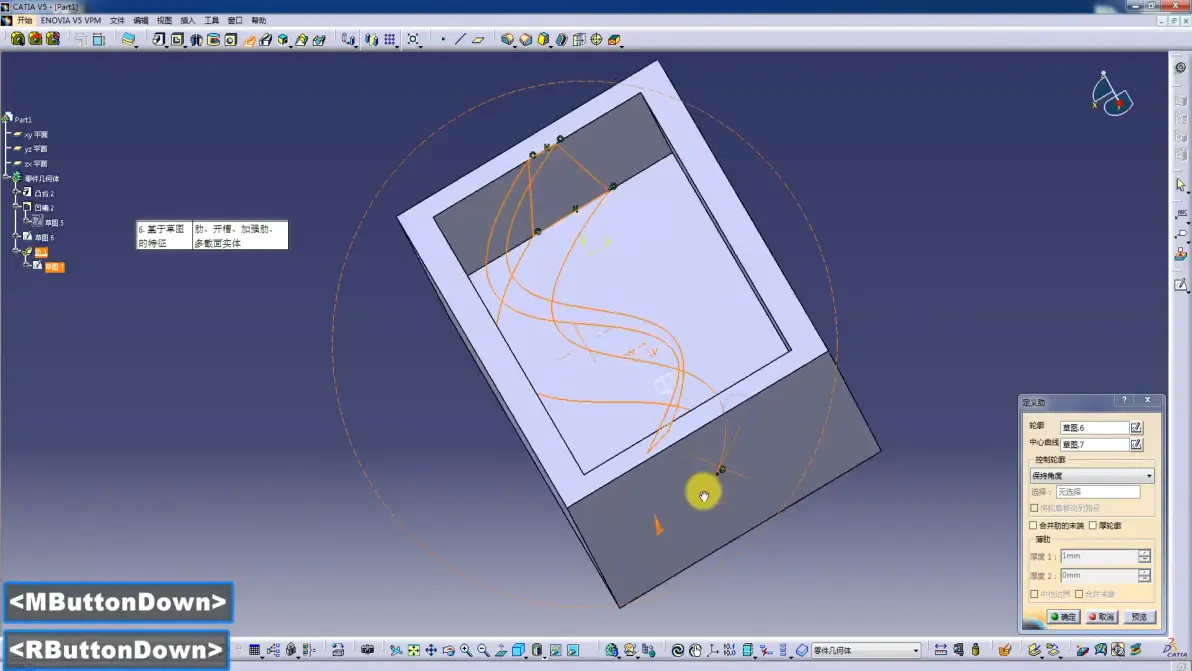

CATIA快速入门——8.零件设计——肋、开槽 P9 - 00:42

CATIA快速入门——8.零件设计——肋、开槽 P9 - 01:07

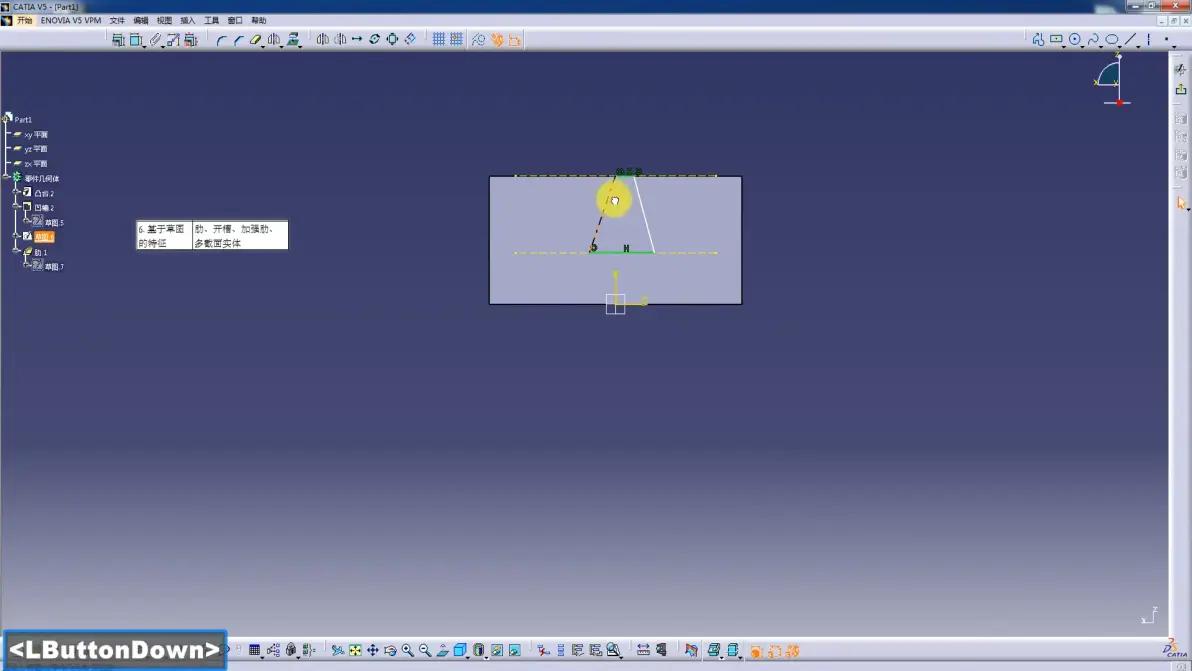

肋

肋的部分还是值得细看的，不过说实话，这些操作都很简单，什么时候该使用这个功能，这个需要一段时间的建模练习才可以。

CATIA快速入门——8.零件设计——肋、开槽 P9 - 03:48

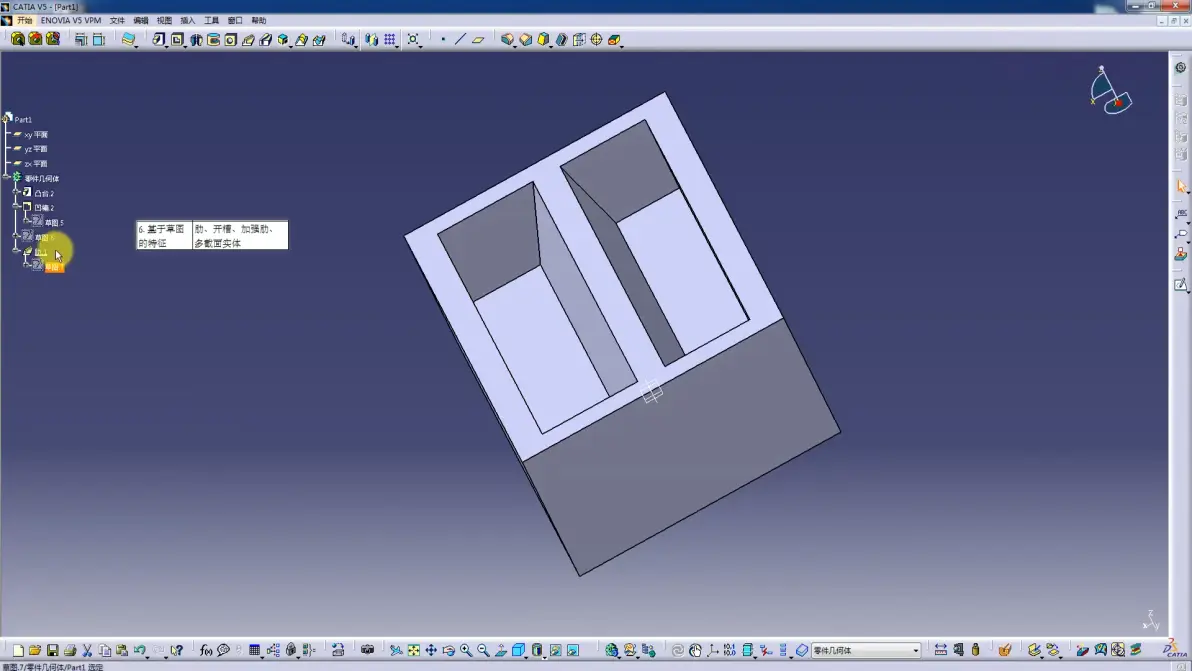

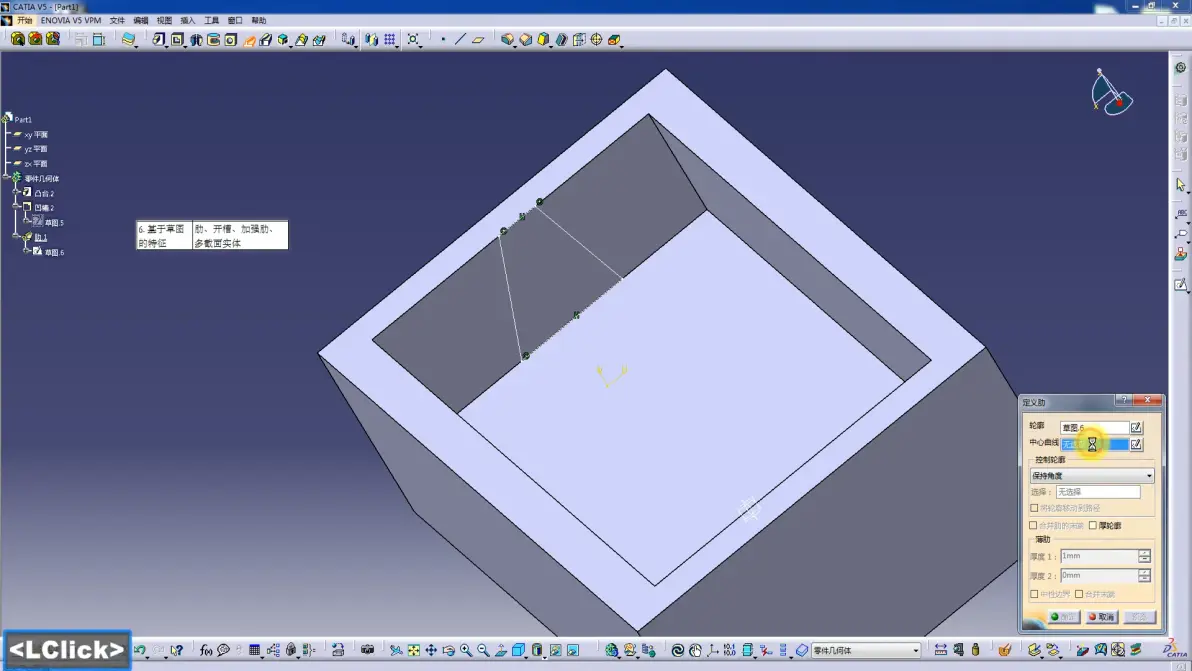

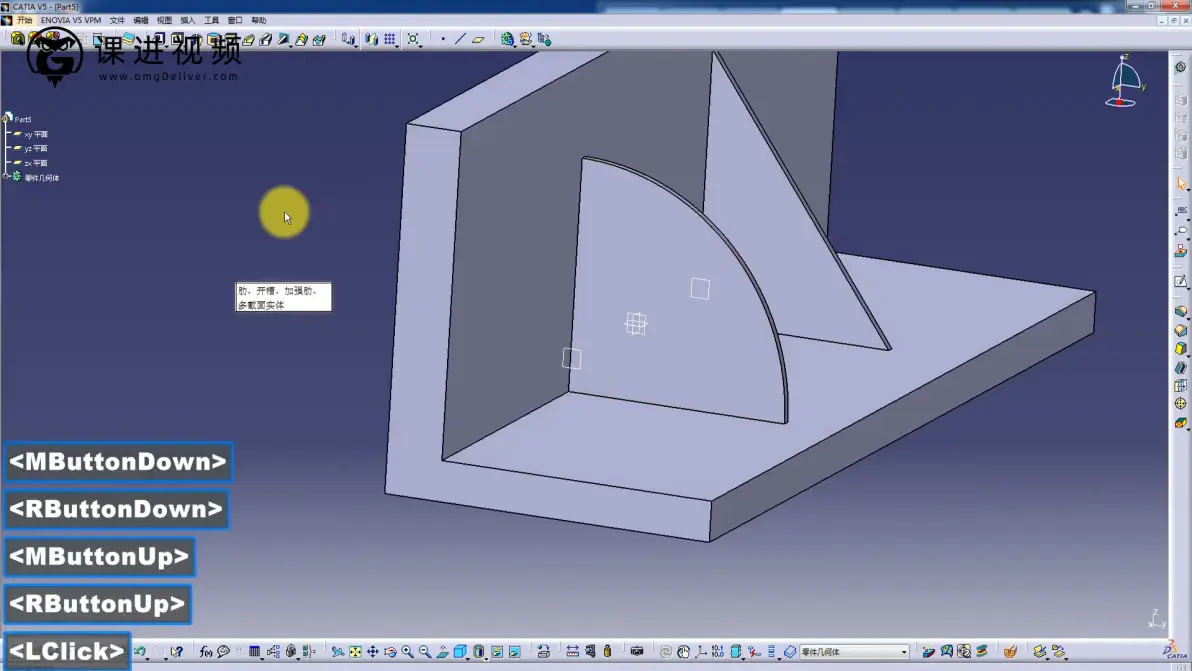

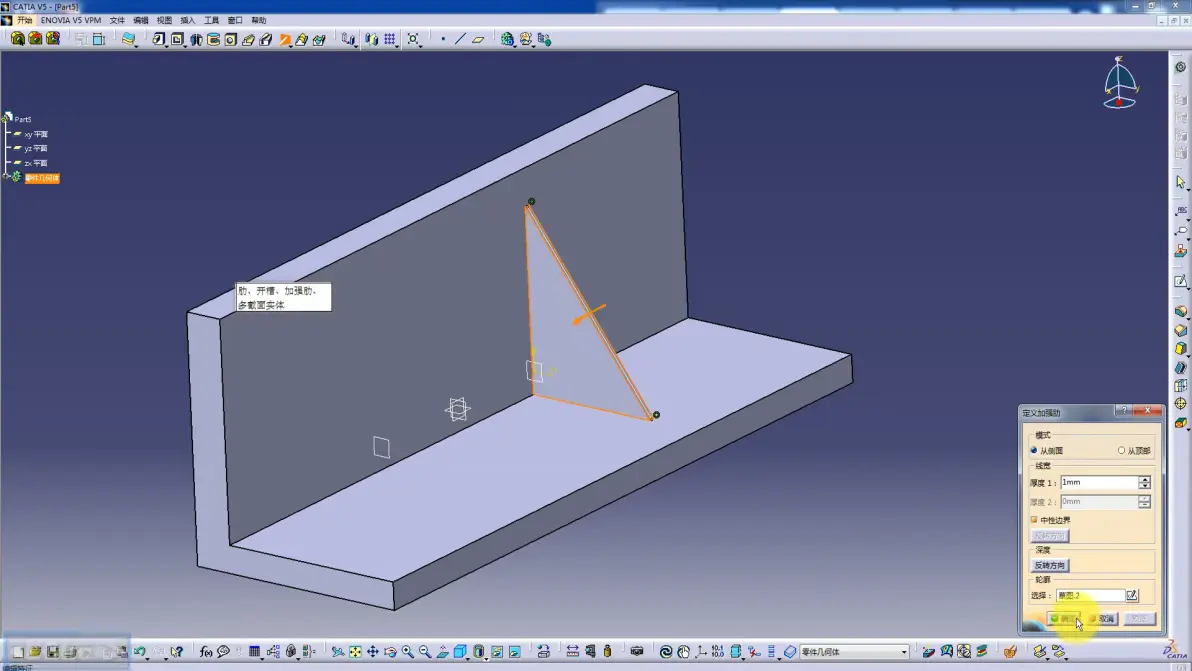

CATIA快速入门——9.零件设计——加强肋、多截面实体 P10 - 00:27

CATIA快速入门——9.零件设计——加强肋、多截面实体 P10 - 01:42

加强肋的形状可变

CATIA快速入门——9.零件设计——加强肋、多截面实体 P10 - 02:32

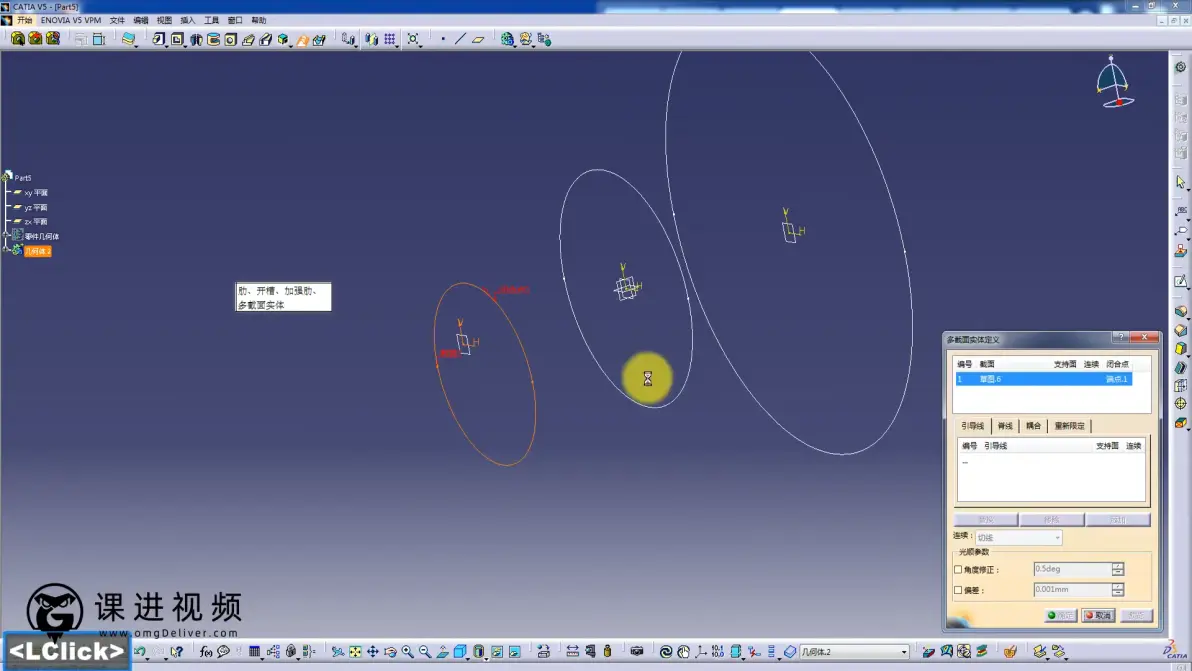

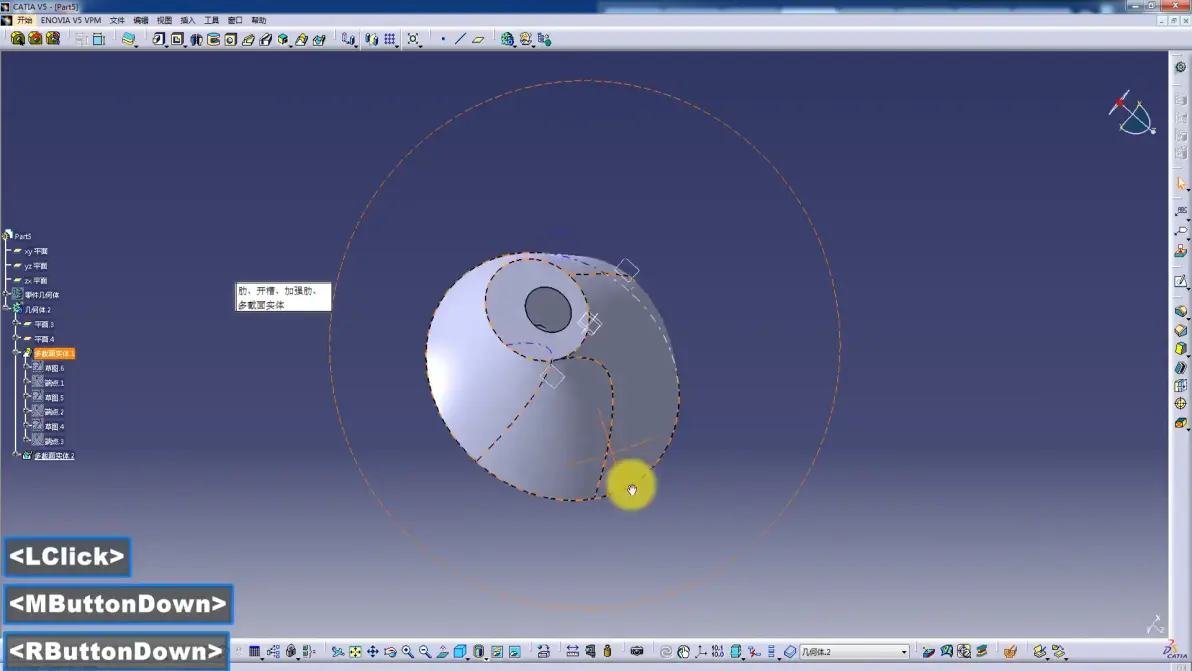

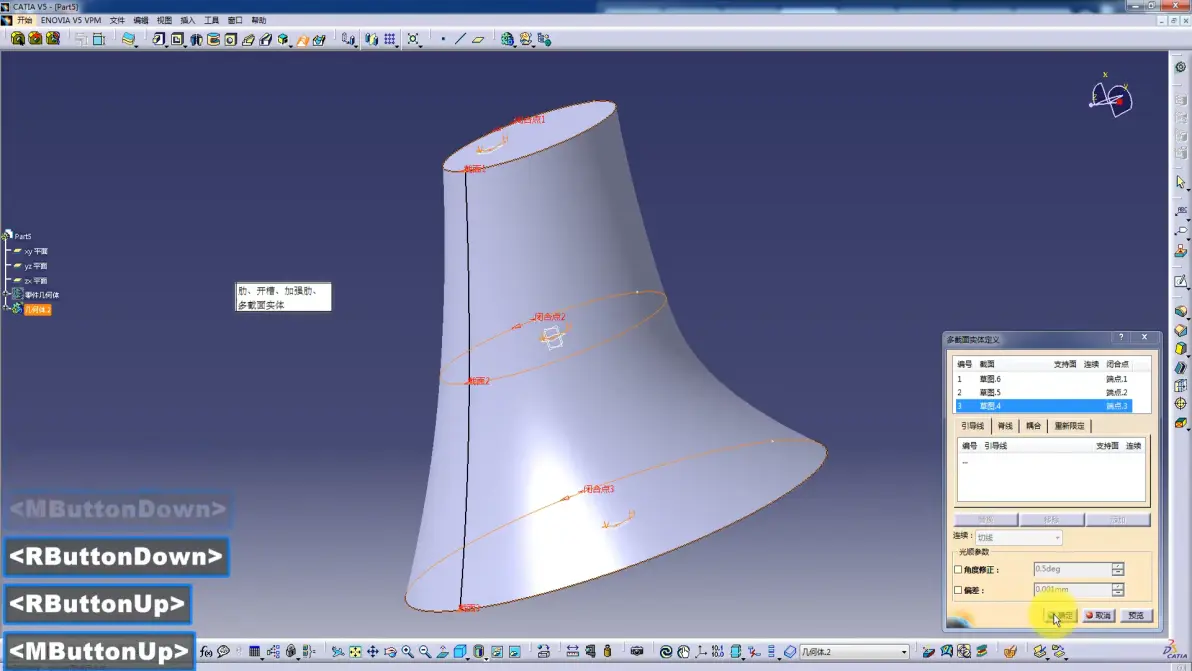

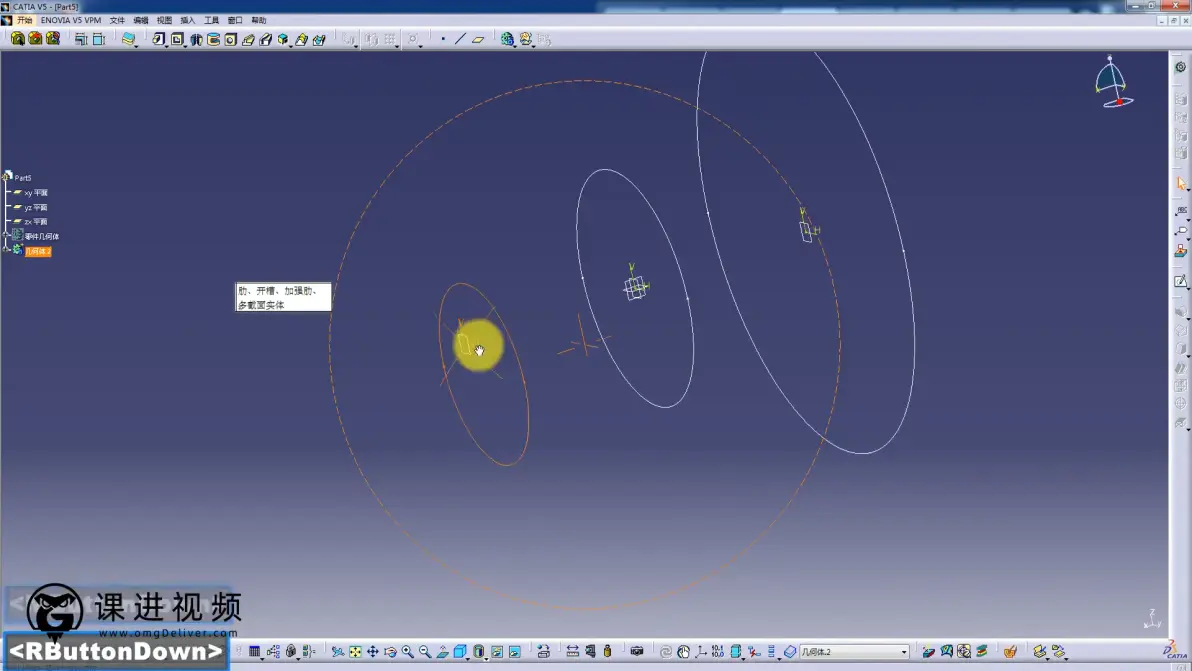

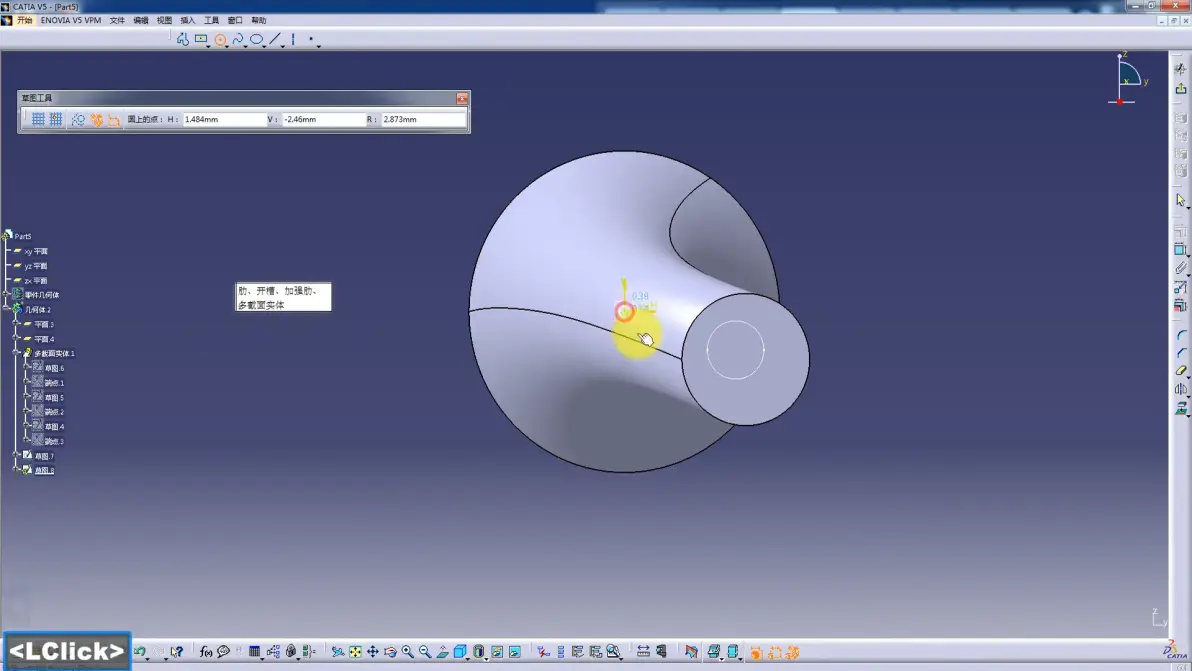

选中多截面实体

CATIA快速入门——9.零件设计——加强肋、多截面实体 P10 - 04:19

已移除的多截面实体

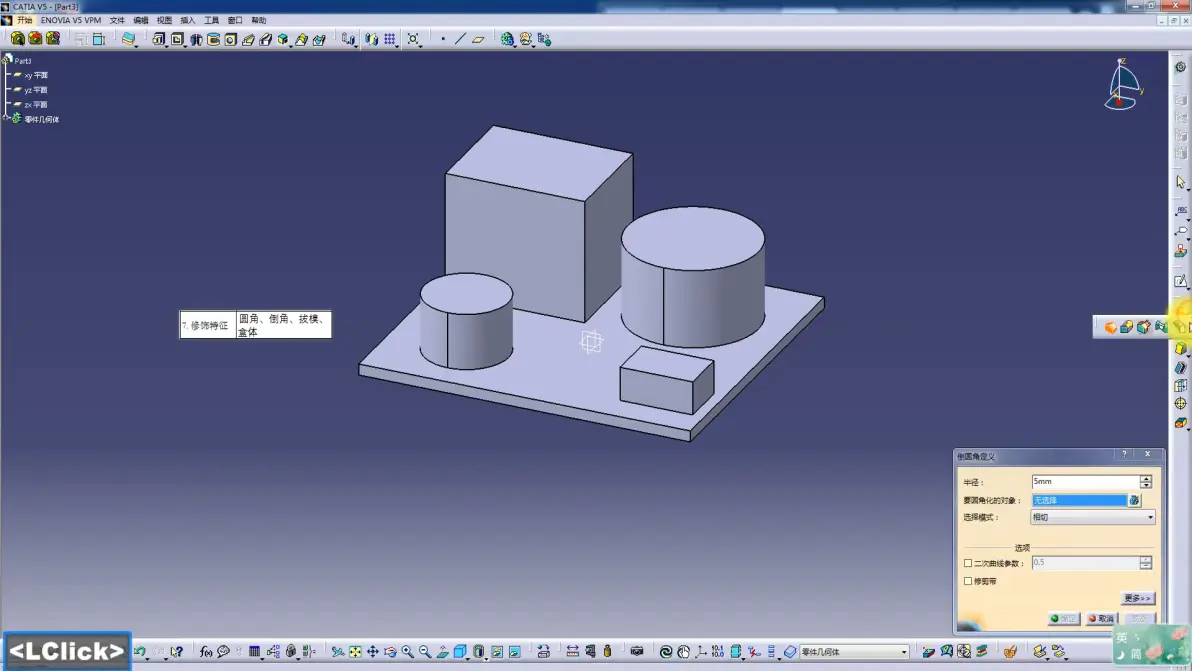

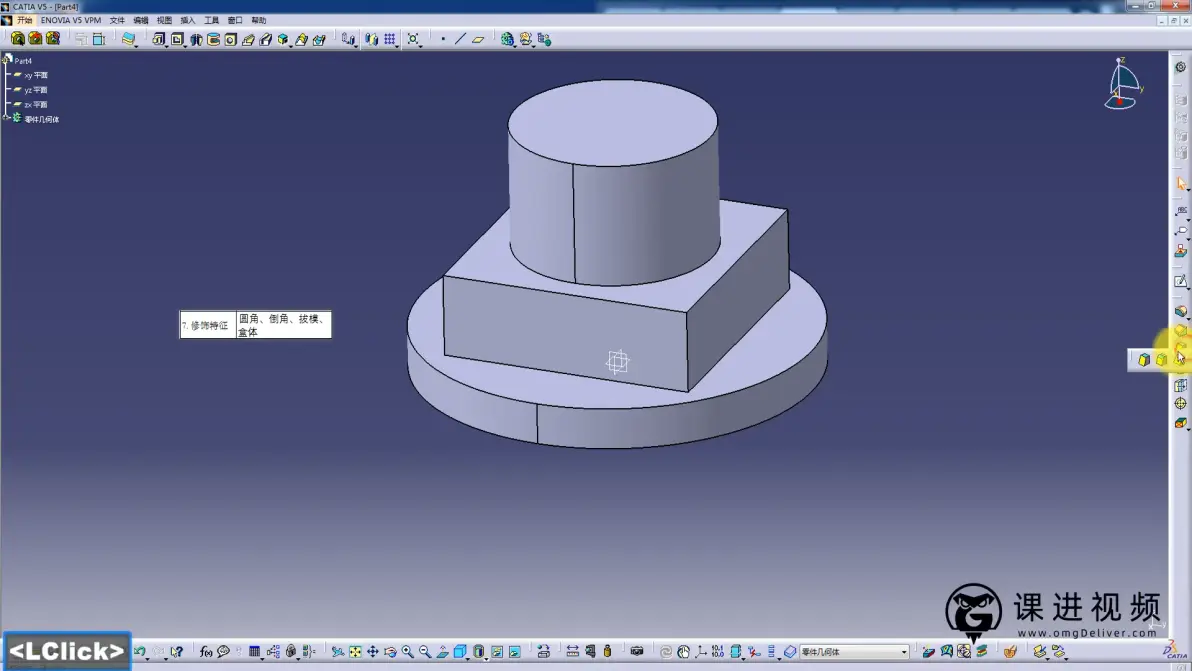

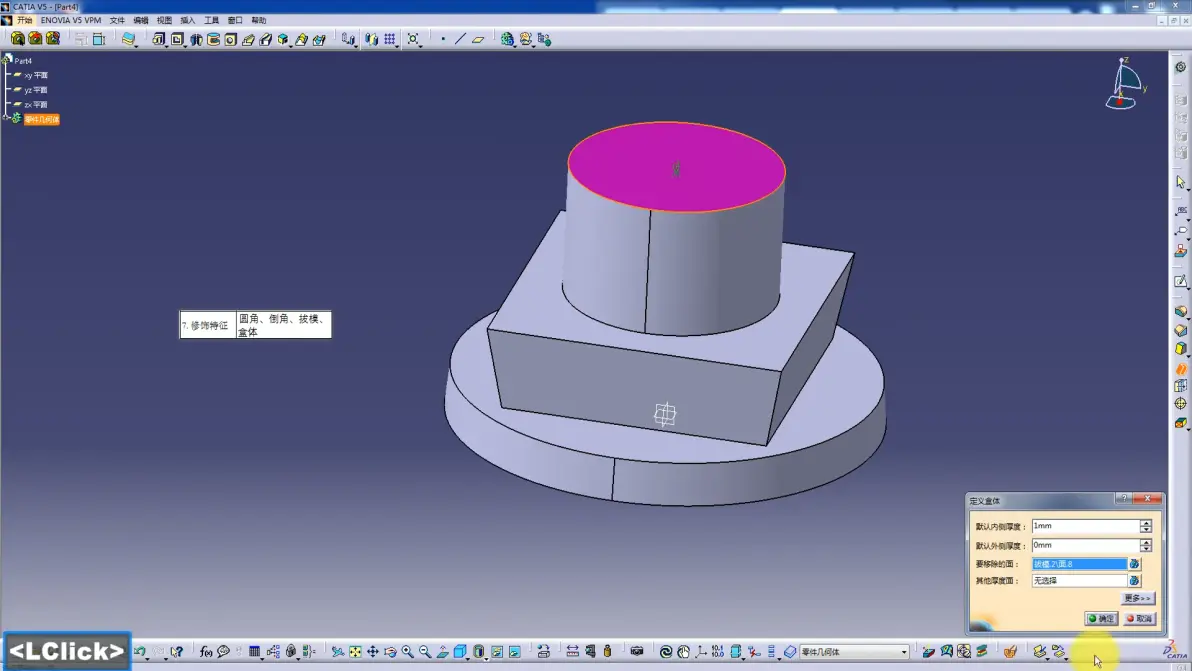

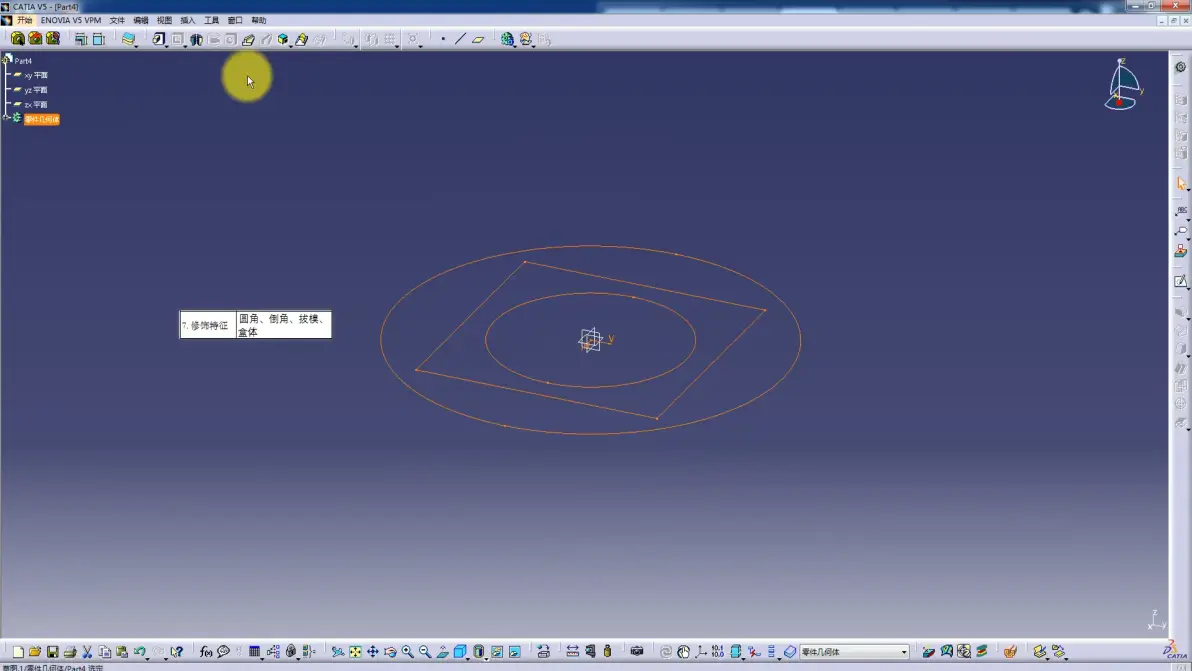

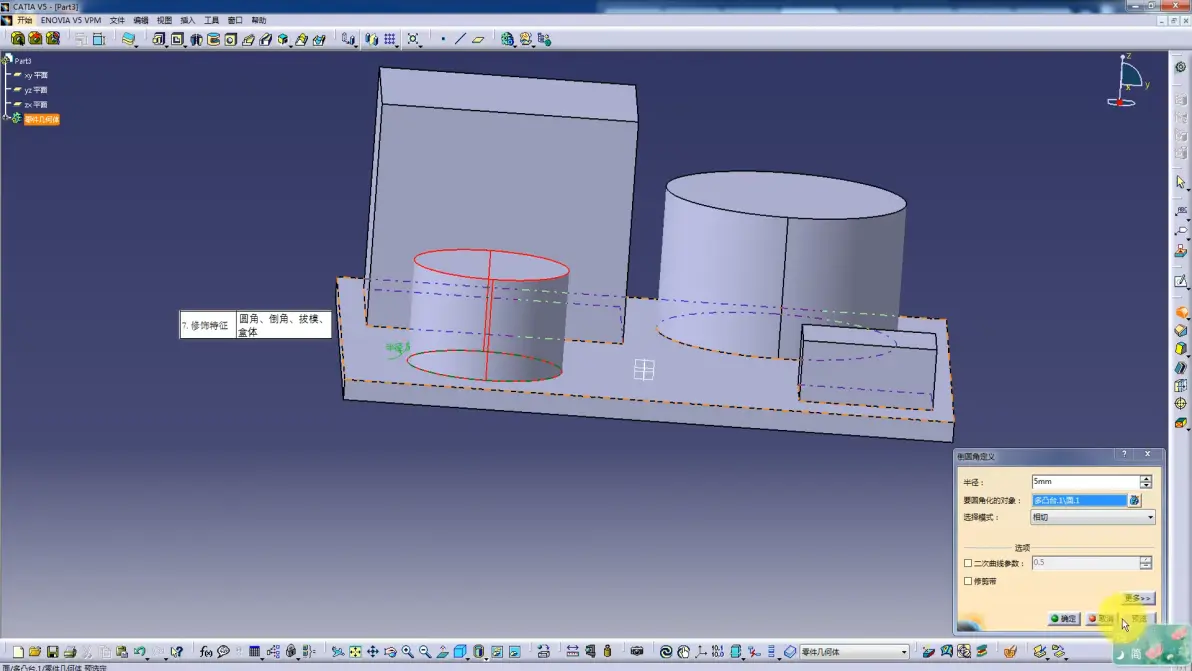

CATIA快速入门——10.零件设计——圆角、倒角 P11 - 00:30

CATIA快速入门——10.零件设计——圆角、倒角 P11 - 01:59

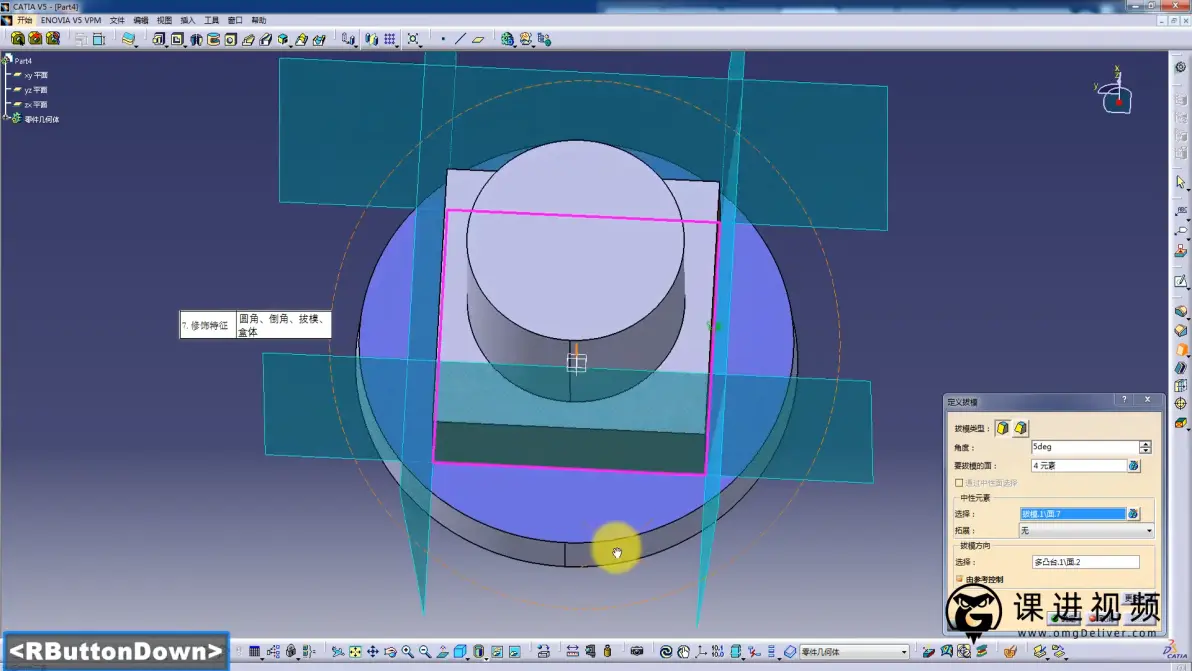

CATIA快速入门——11.零件设计——拔模、盒体 P12 - 00:36

点击多凸台

CATIA快速入门——11.零件设计——拔模、盒体 P12 - 01:15

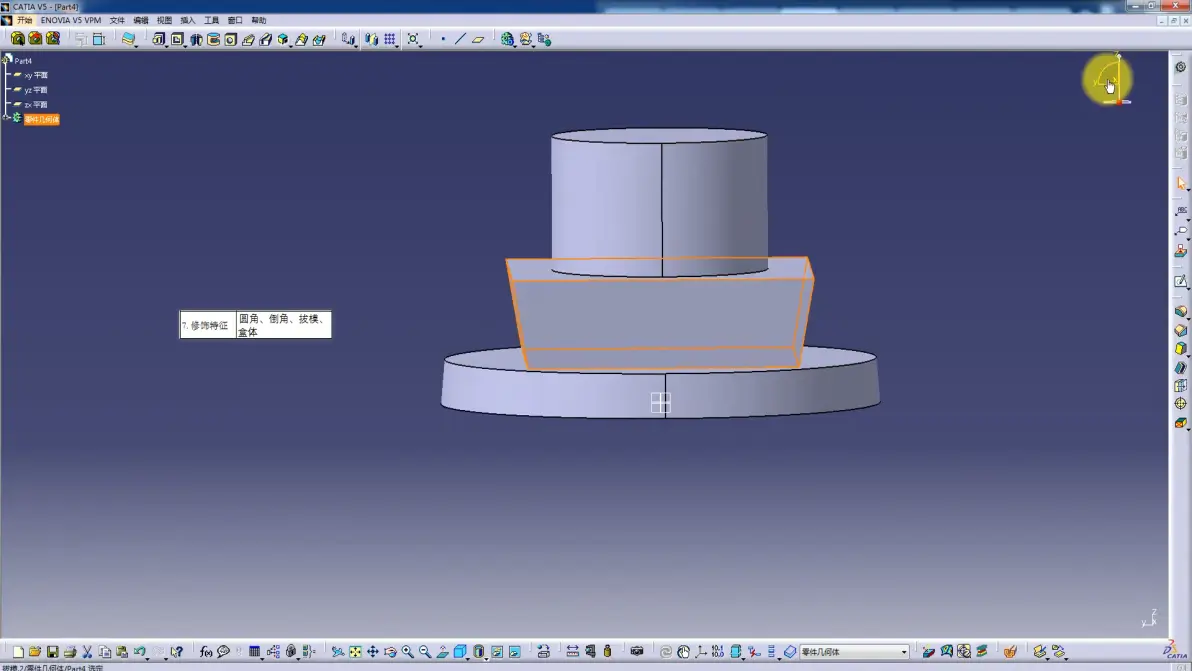

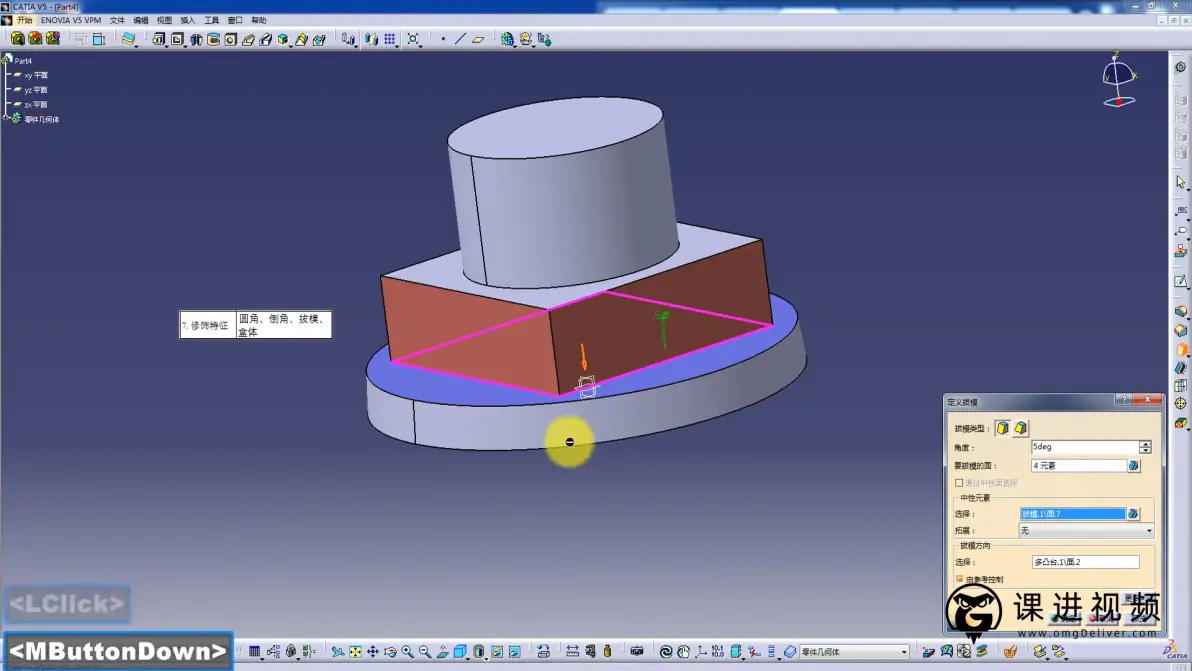

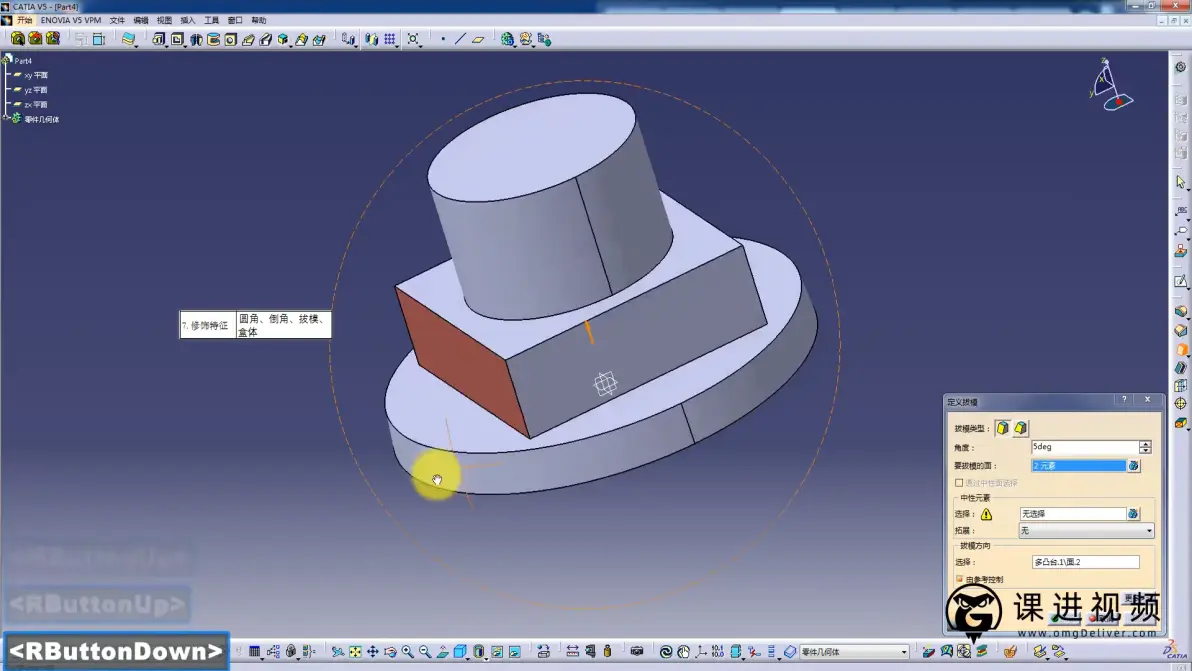

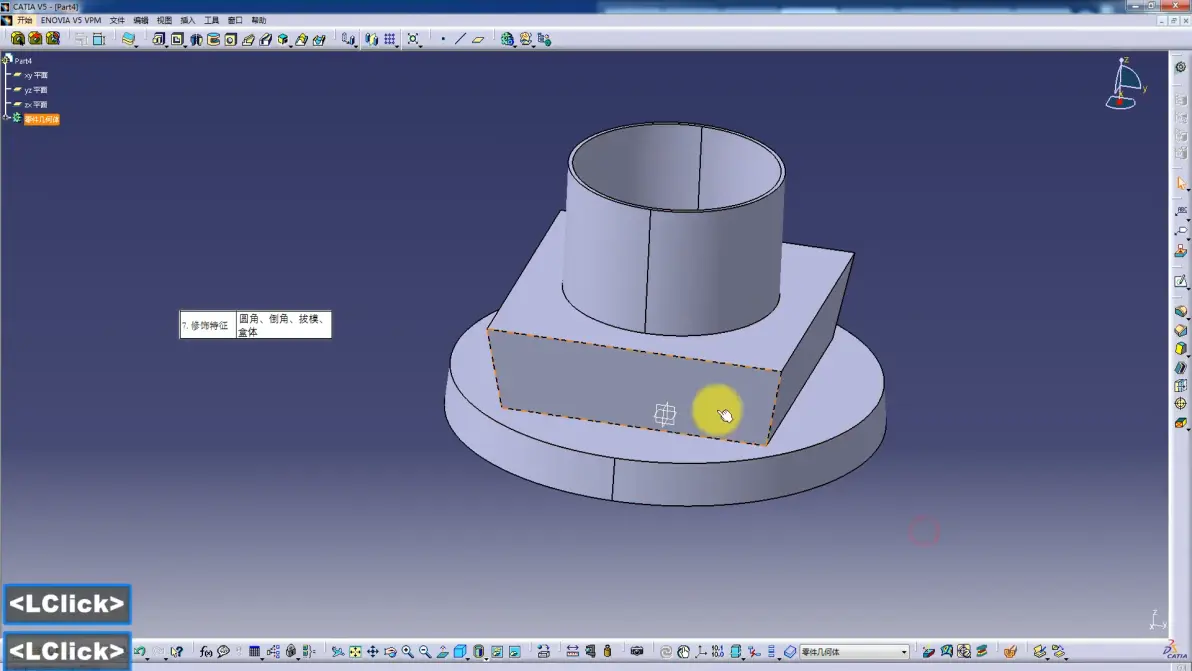

拔模

CATIA快速入门——11.零件设计——拔模、盒体 P12 - 02:17

要拔模的面

中性元素

箭头

点击预览

CATIA快速入门——11.零件设计——拔模、盒体 P12 - 02:54

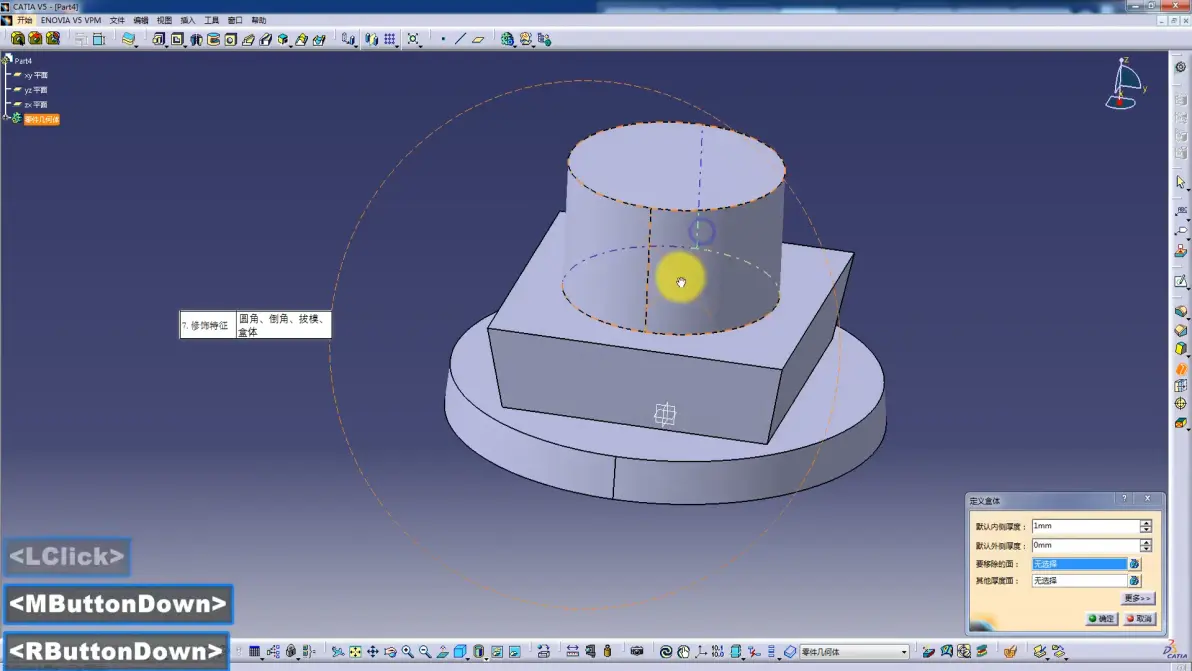

盒体

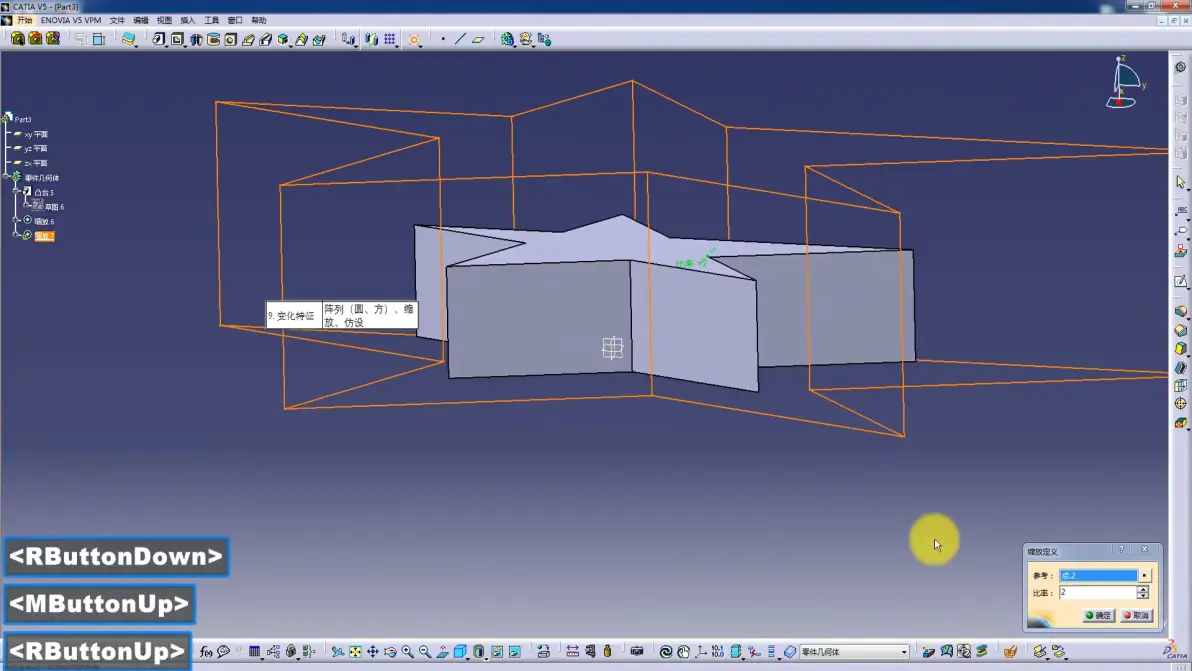

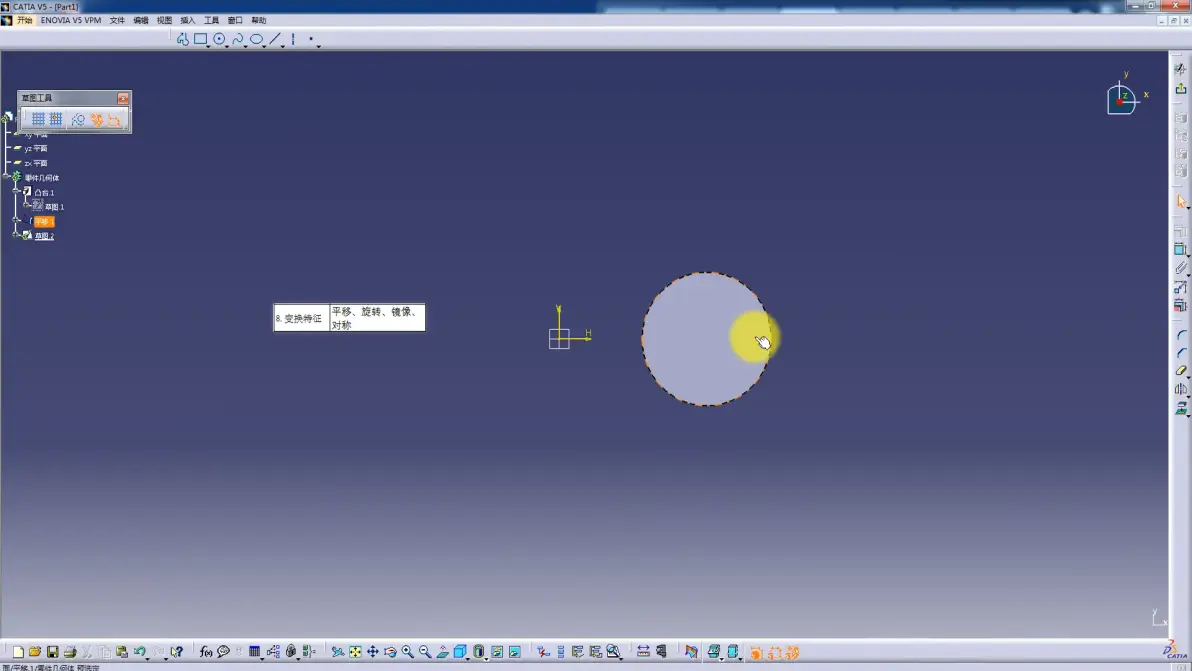

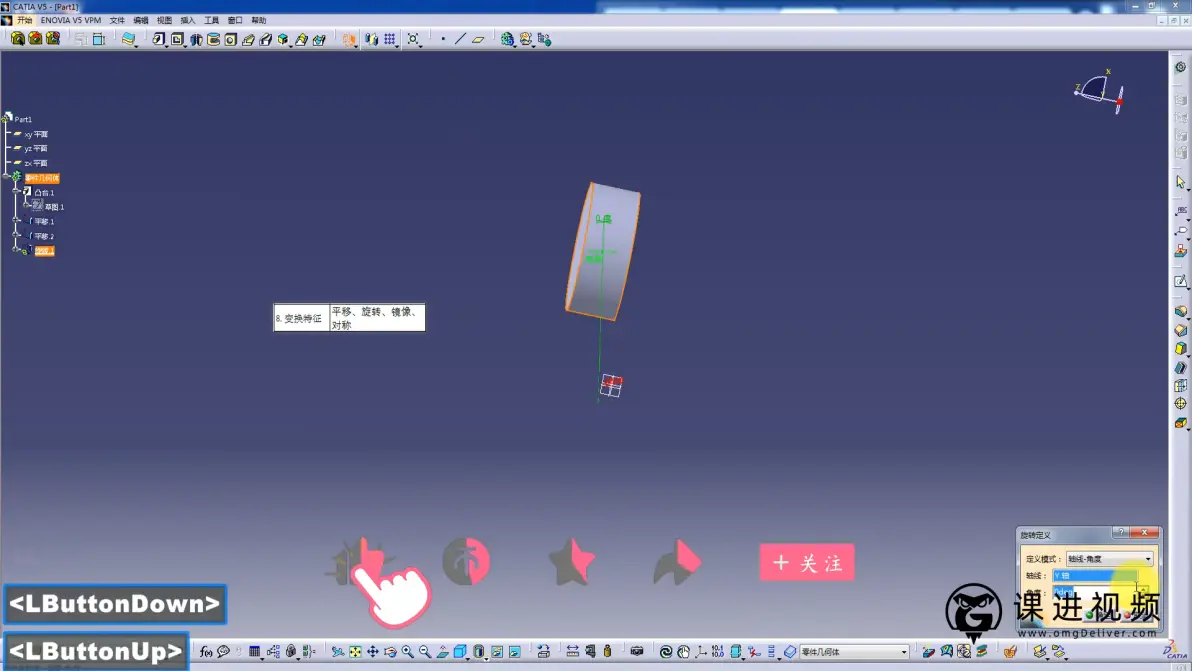

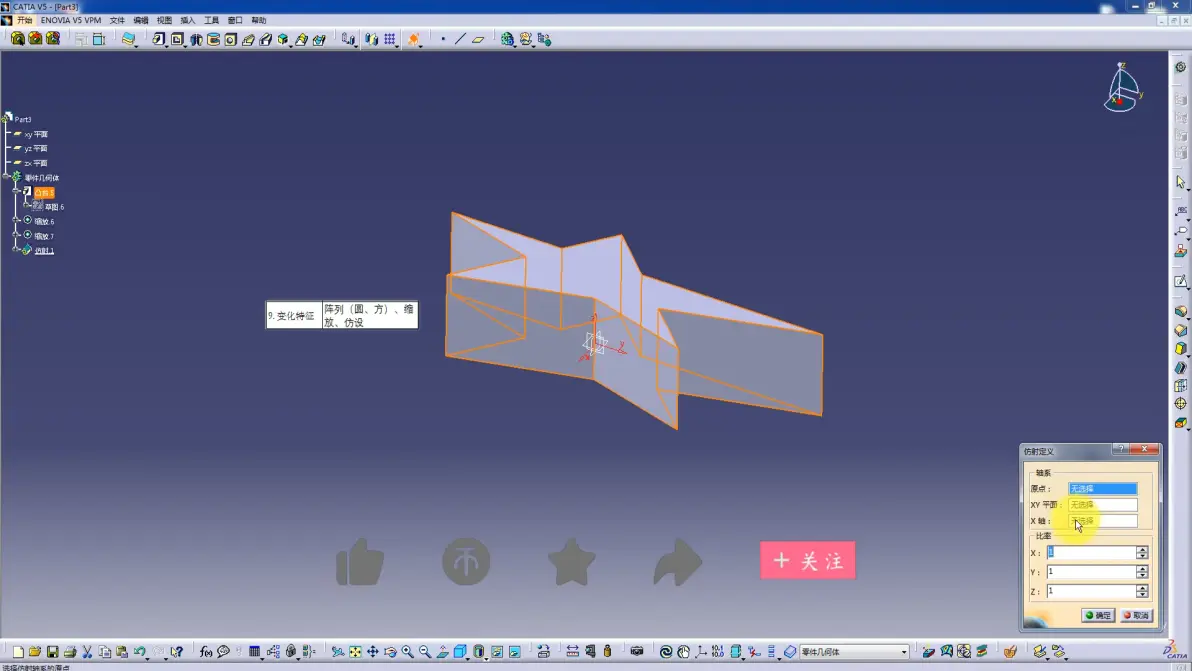

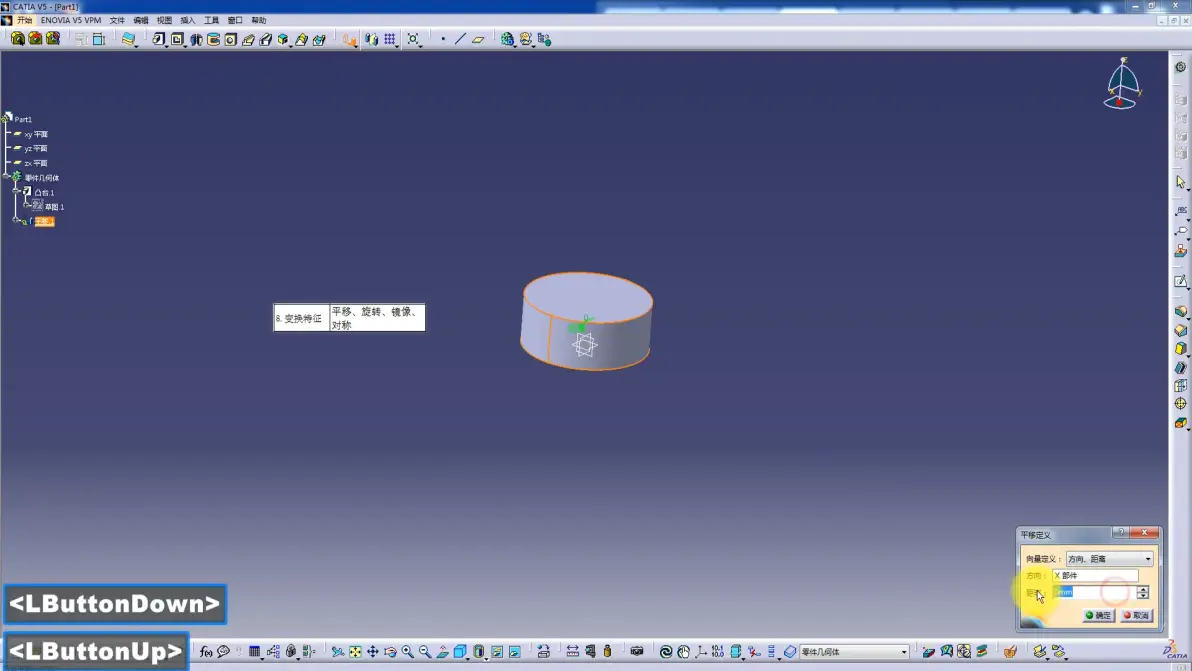

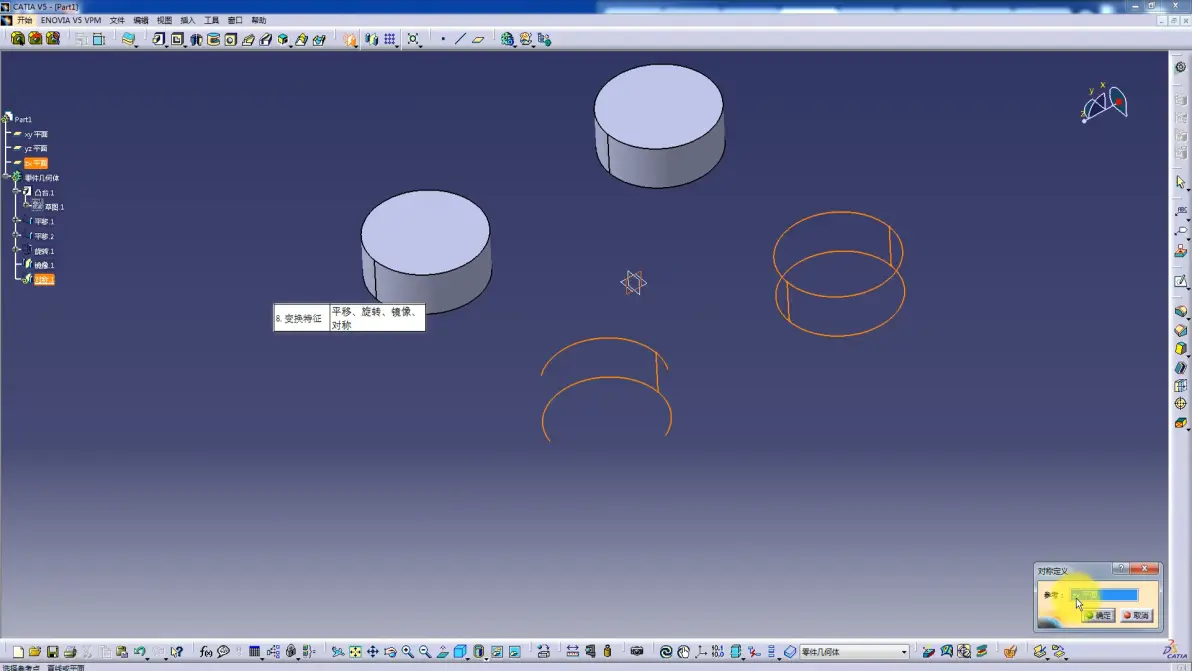

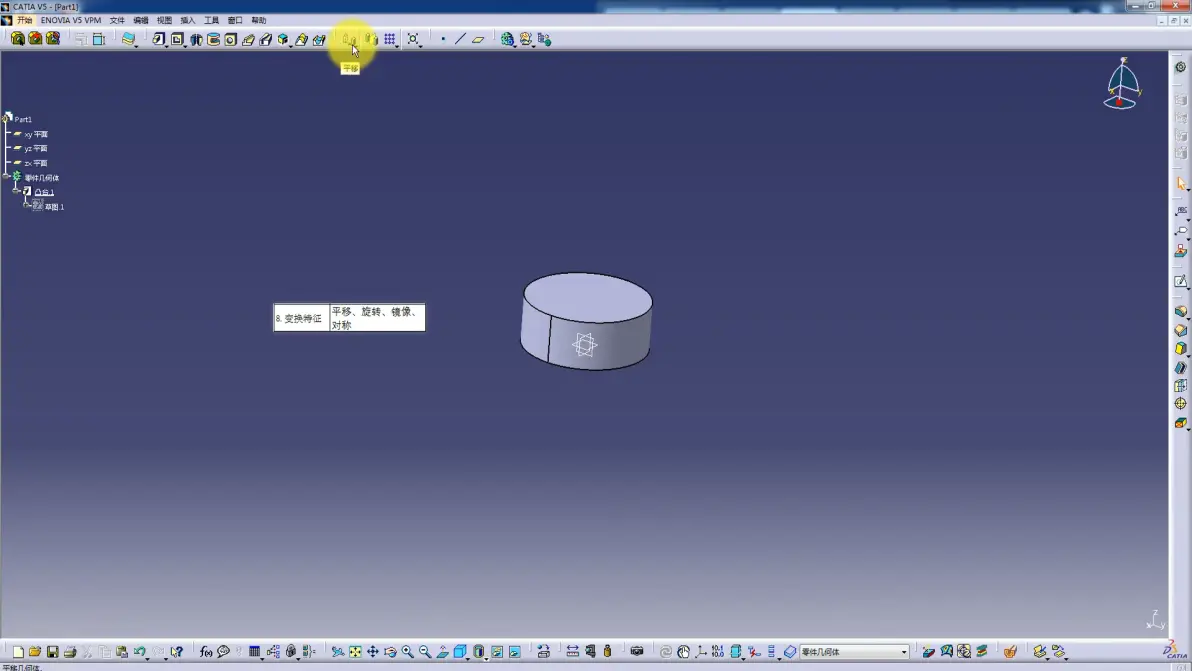

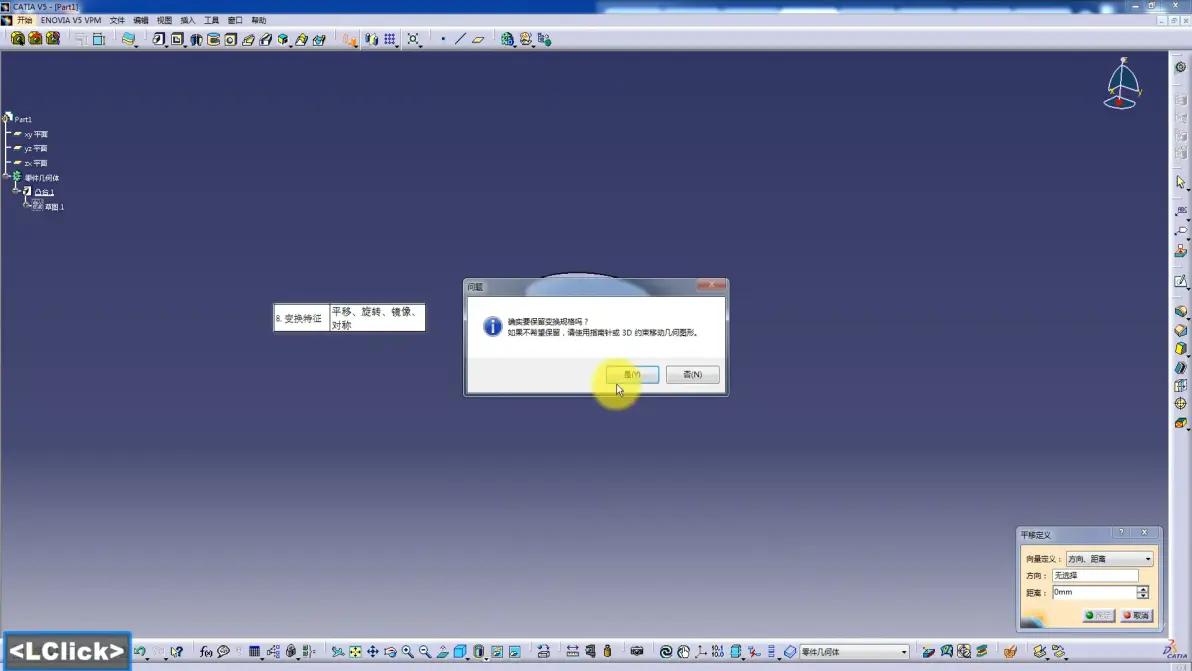

CATIA快速入门——12.零件设计——平移、旋转、镜像、对称 P13 - 00:19

点击是

这个也可以切换视角

CATIA快速入门——12.零件设计——平移、旋转、镜像、对称 P13 - 01:13

旋转

CATIA快速入门——12.零件设计——平移、旋转、镜像、对称 P13 - 01:44

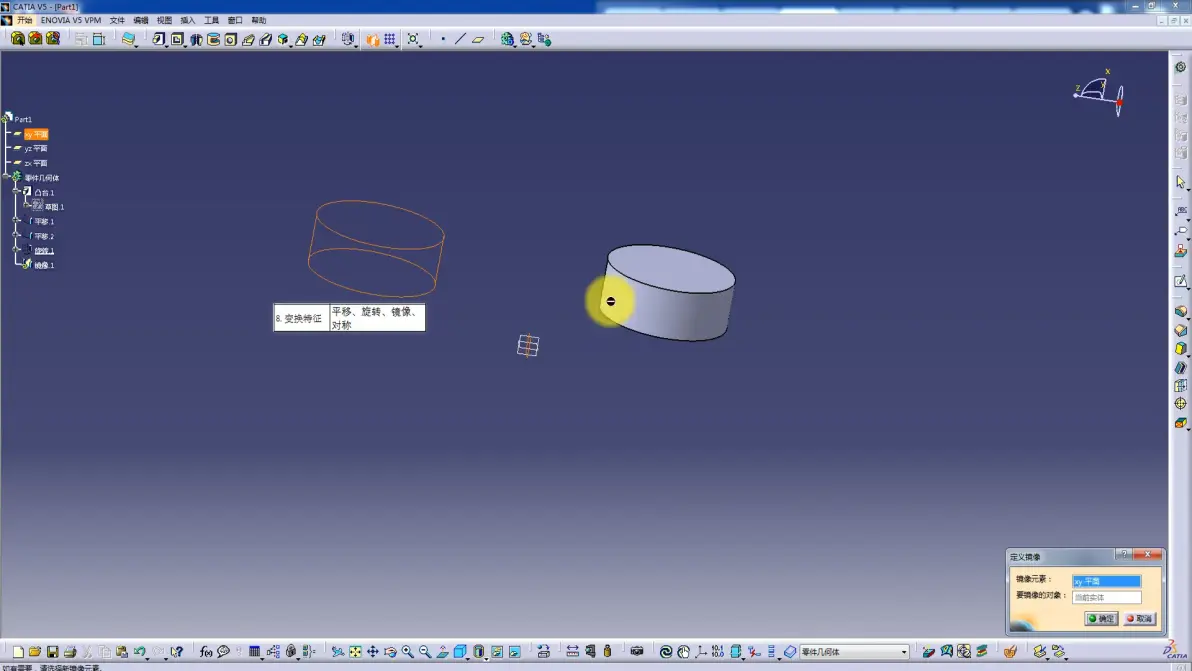

镜像

CATIA快速入门——12.零件设计——平移、旋转、镜像、对称 P13 - 02:22

对称

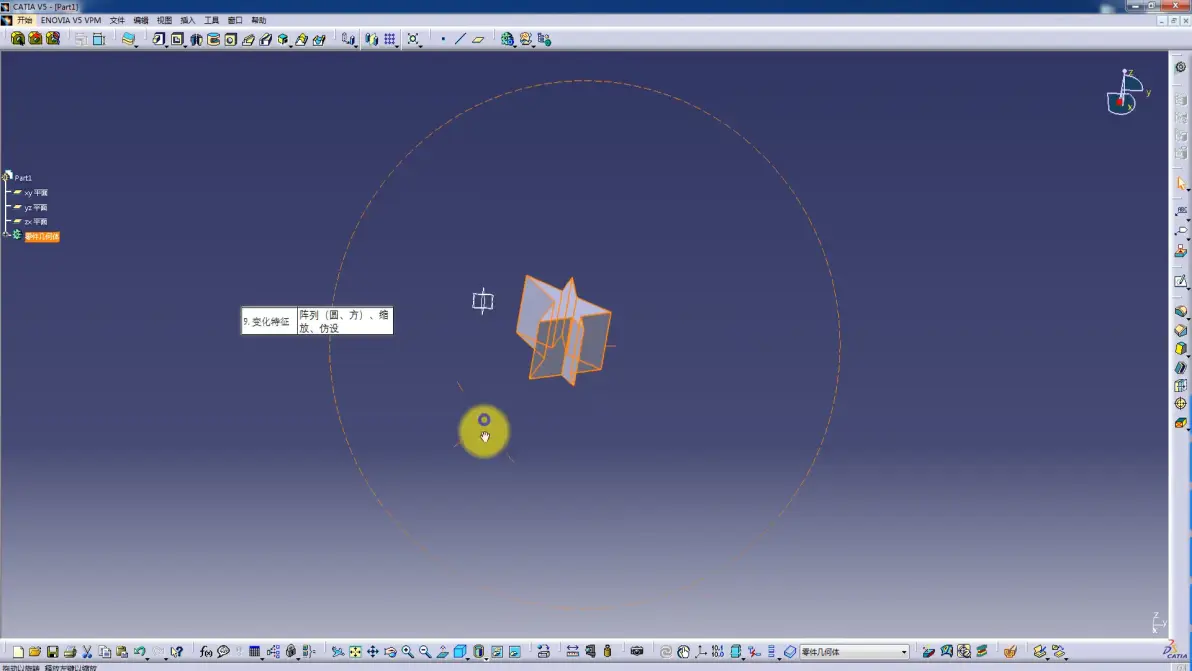

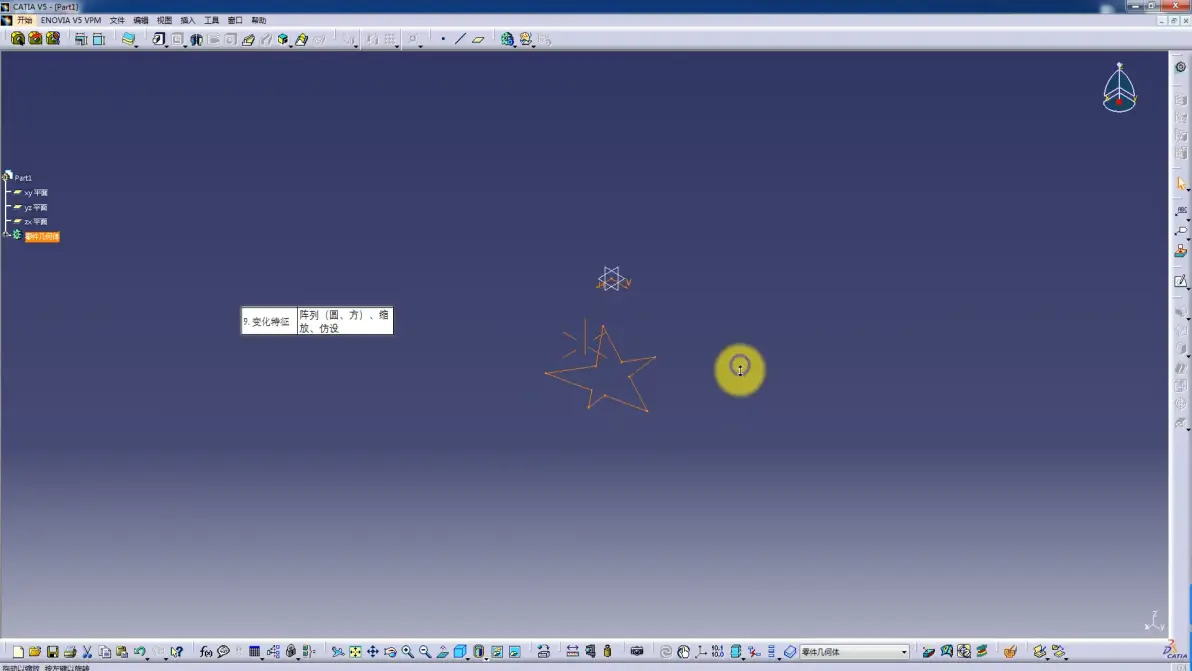

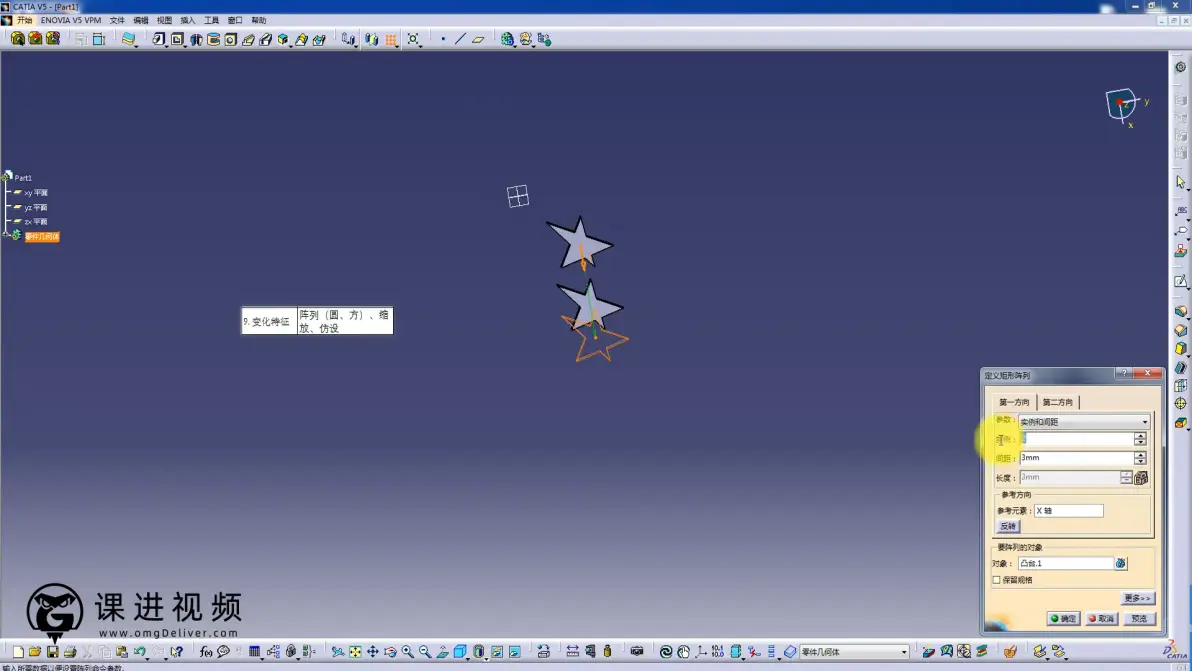

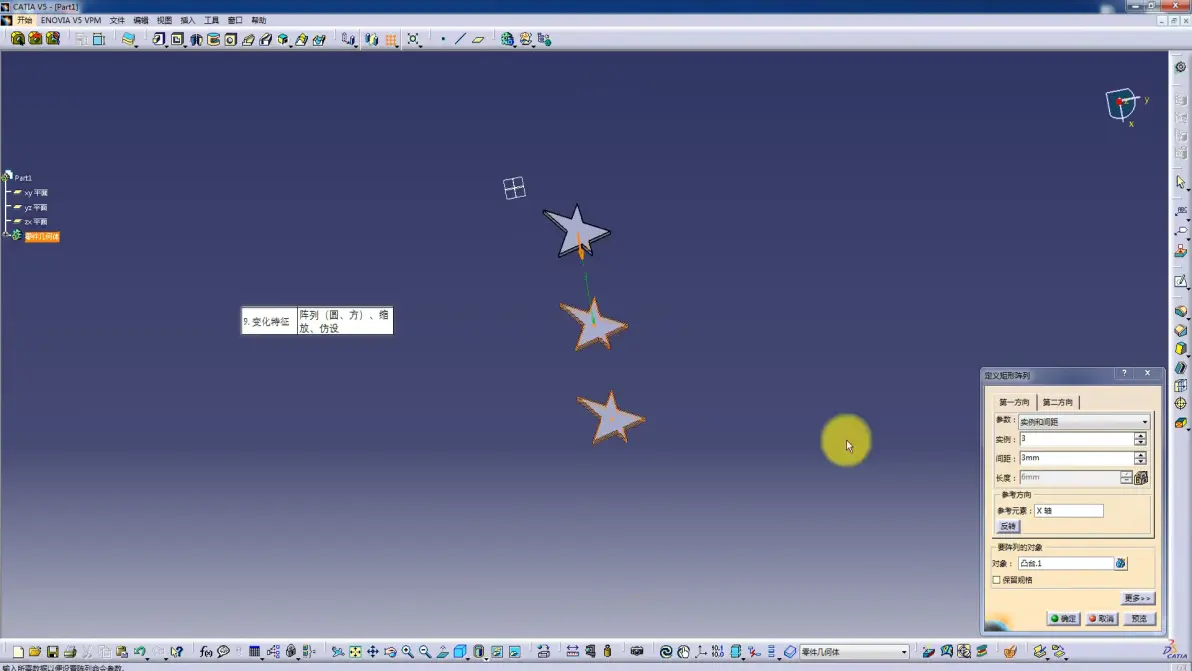

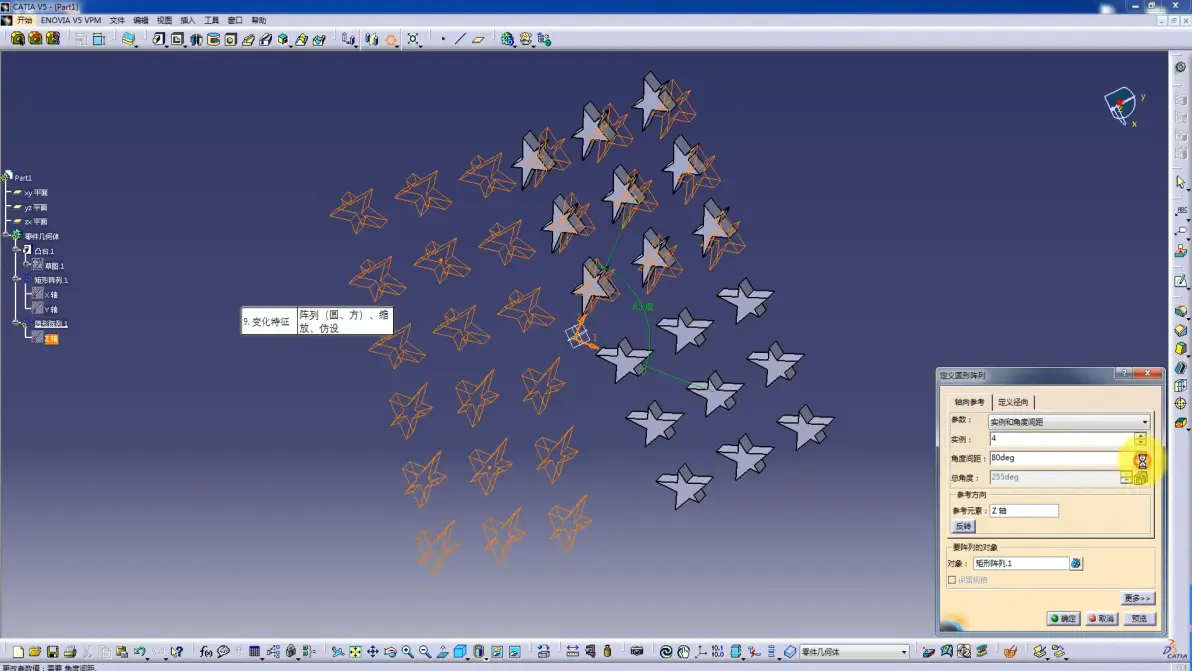

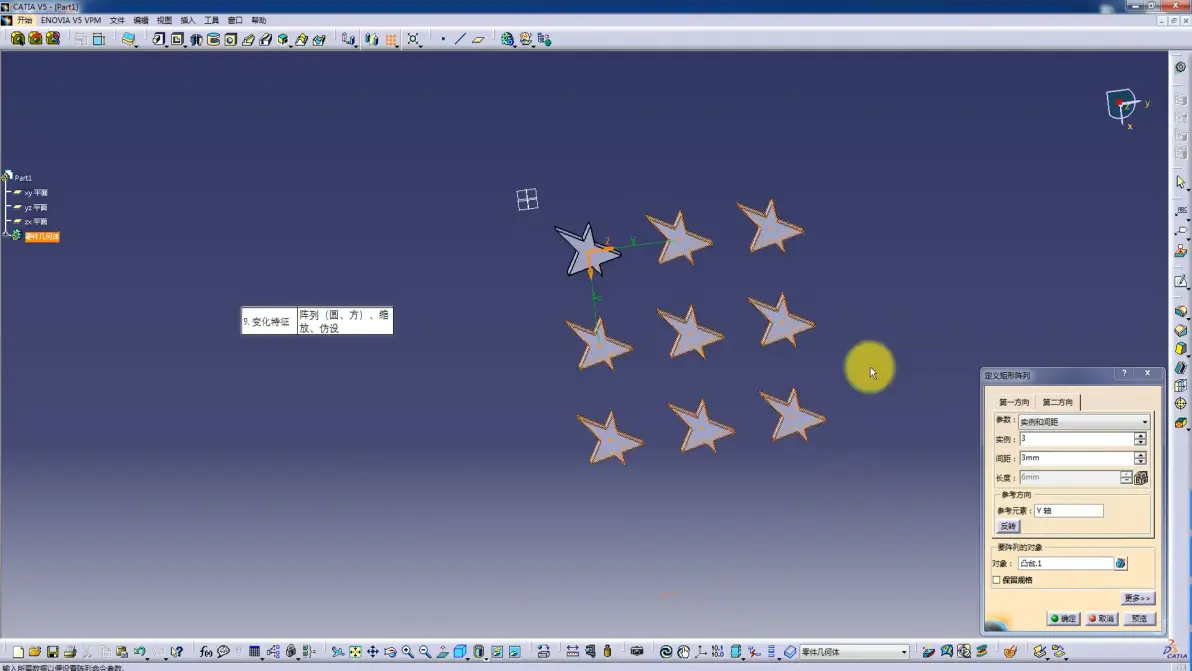

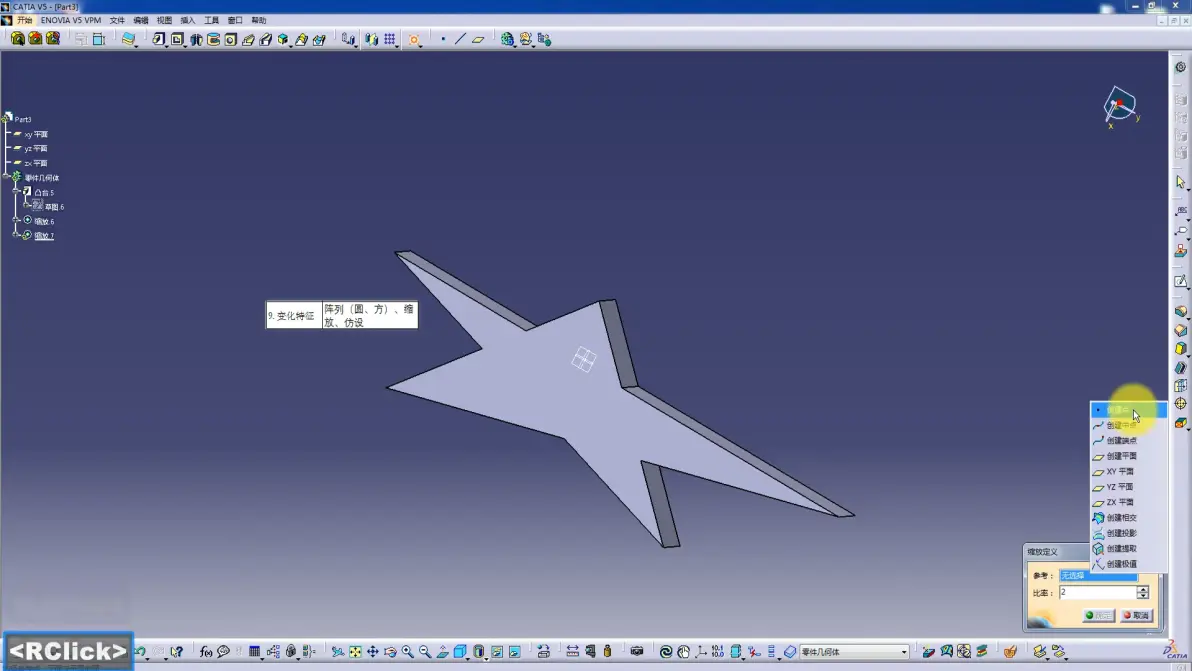

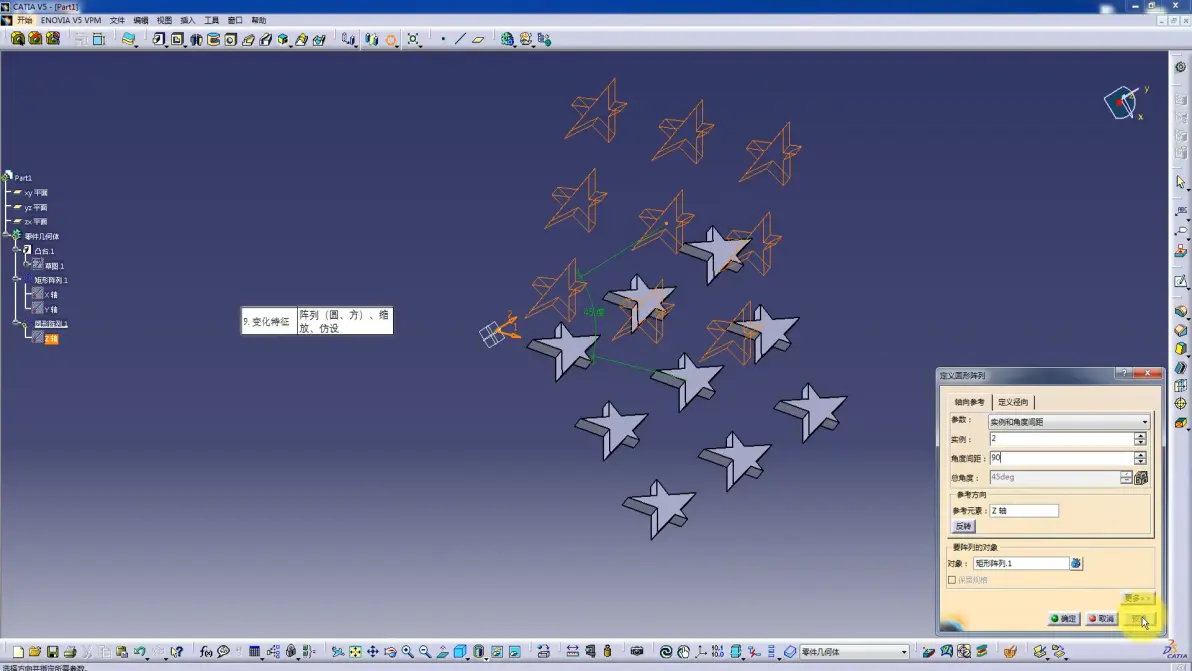

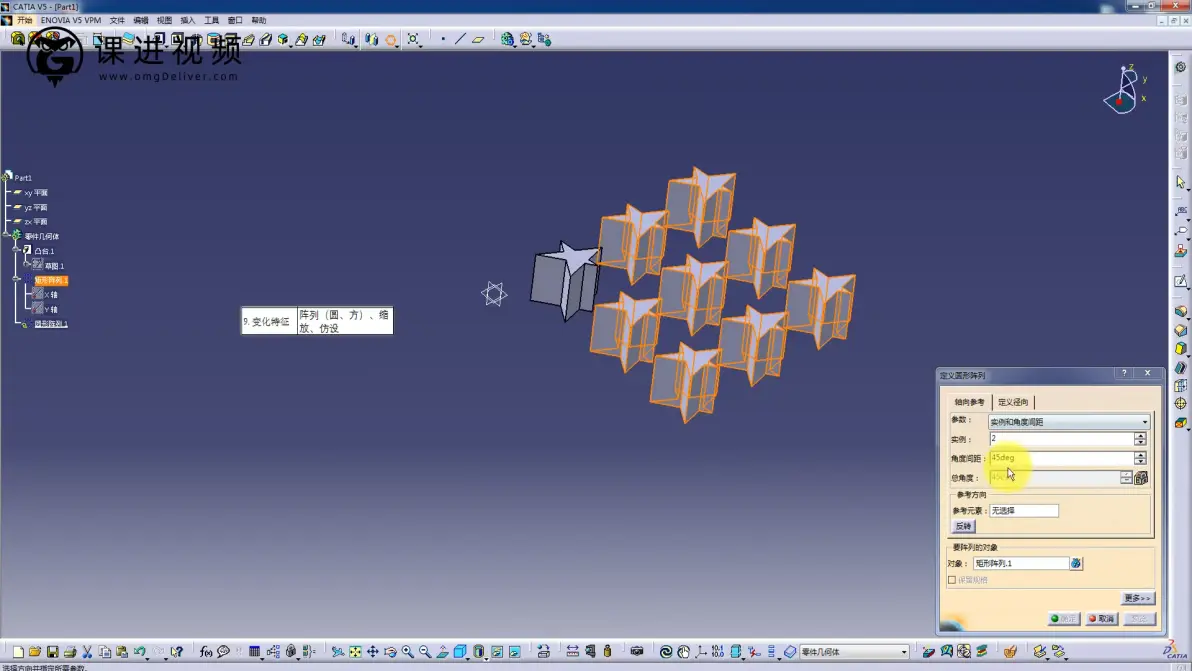

CATIA快速入门——13.零件设计——圆形阵列、矩形阵列 P14 - 00:35

CATIA快速入门——13.零件设计——圆形阵列、矩形阵列 P14 - 02:11

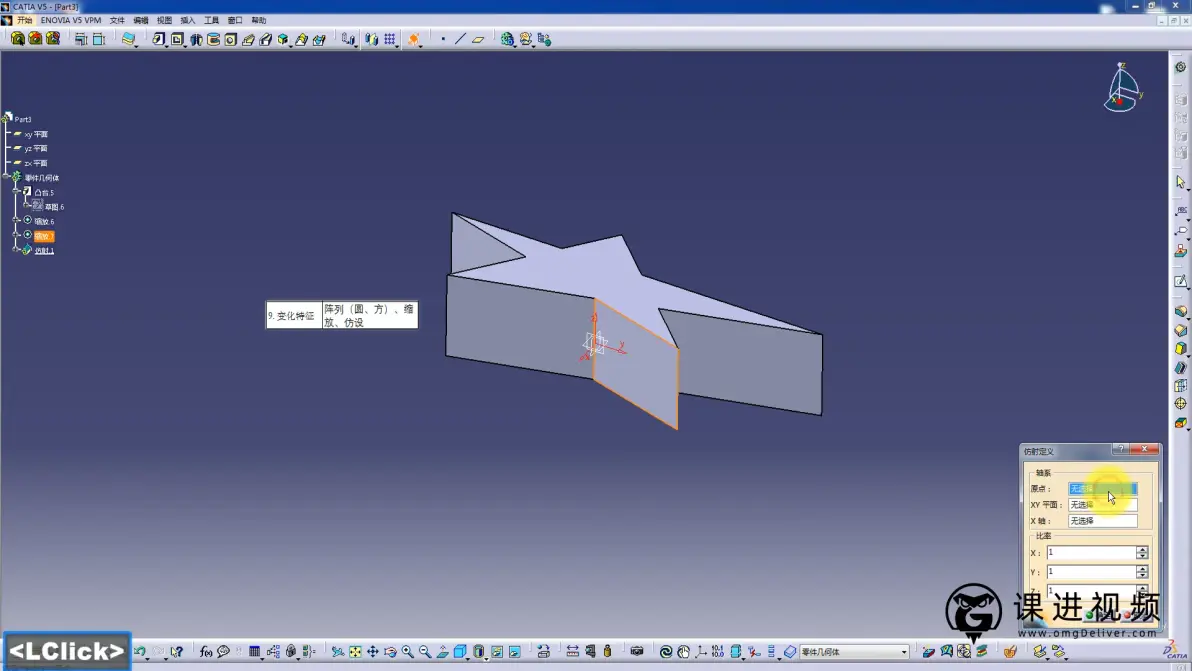

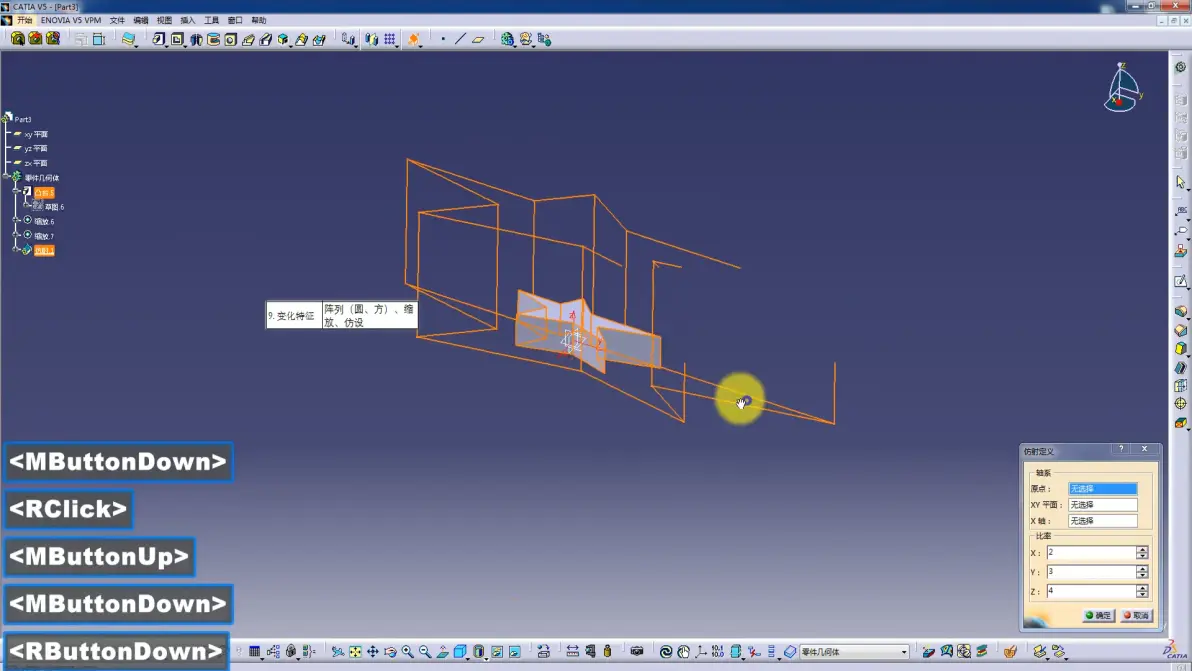

CATIA快速入门——14.零件设计——缩放、仿射 P15 - 00:37

单元素缩放

CATIA快速入门——14.零件设计——缩放、仿射 P15 - 01:05

CATIA快速入门——14.零件设计——缩放、仿射 P15 - 01:05

缩放也可以以点为单位

CATIA快速入门——14.零件设计——缩放、仿射 P15 - 01:28

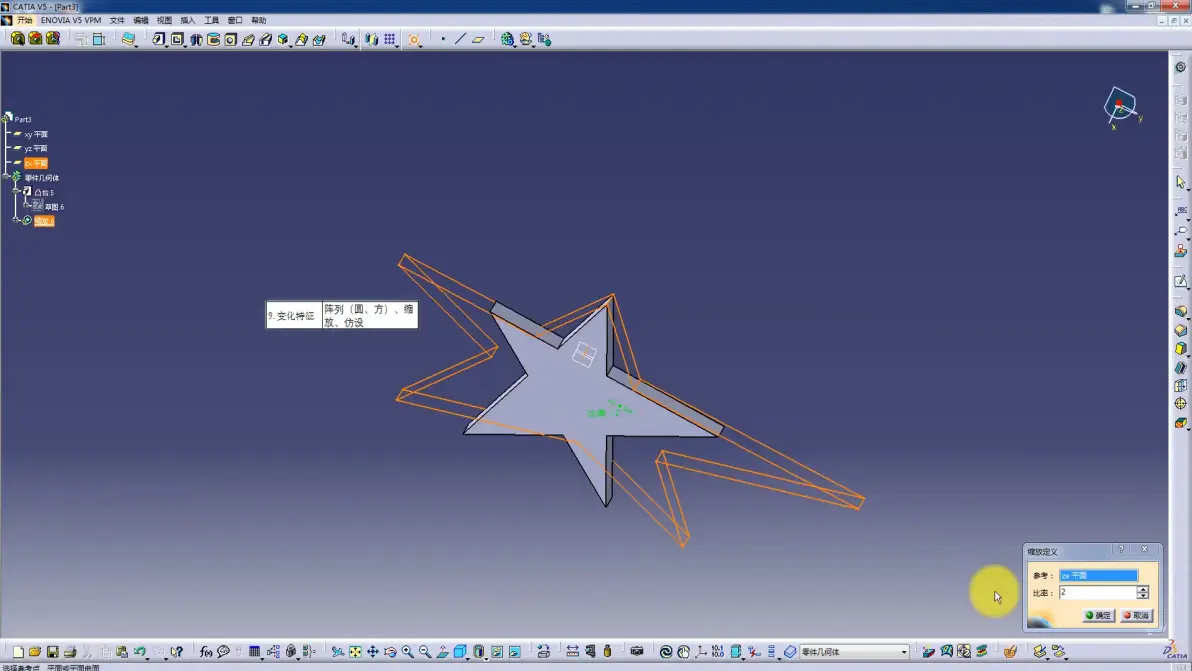

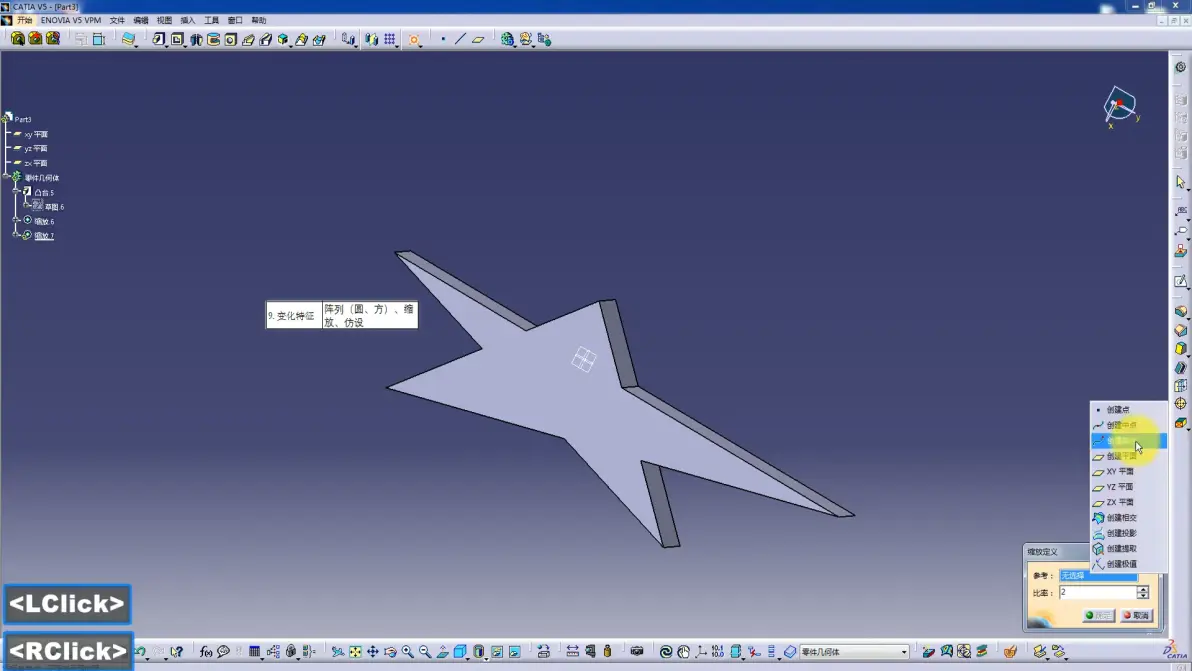

仿射

各个方向上进行缩放

CATIA快速入门——15.零件设计——标注、应用材料 P16 - 00:33

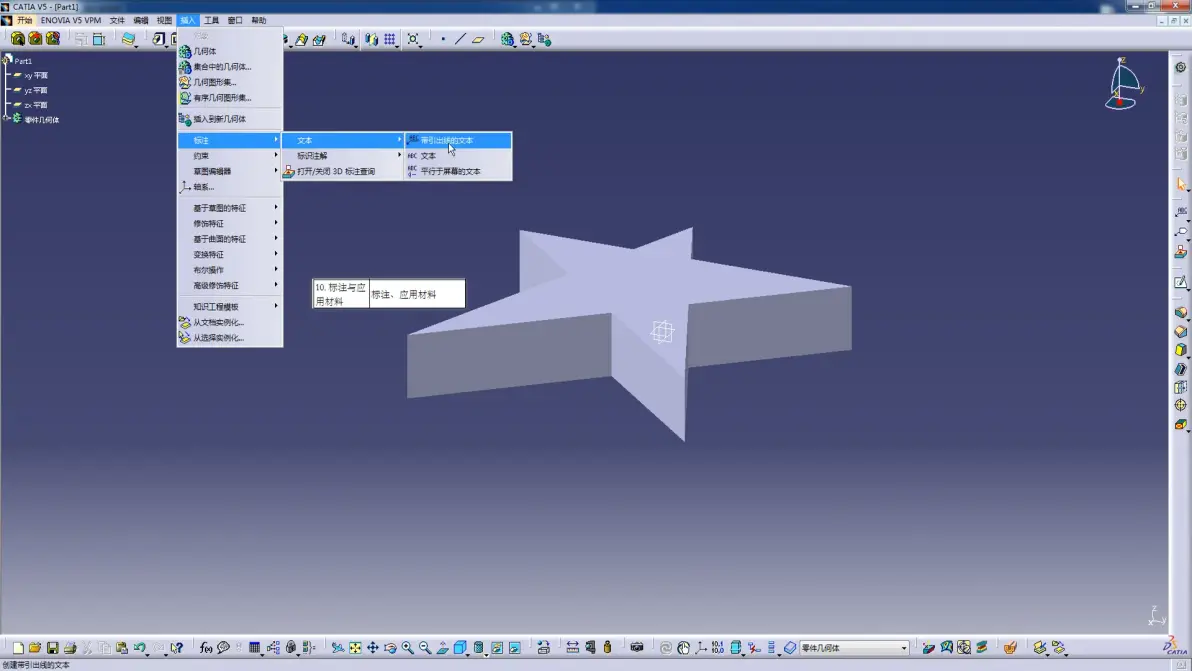

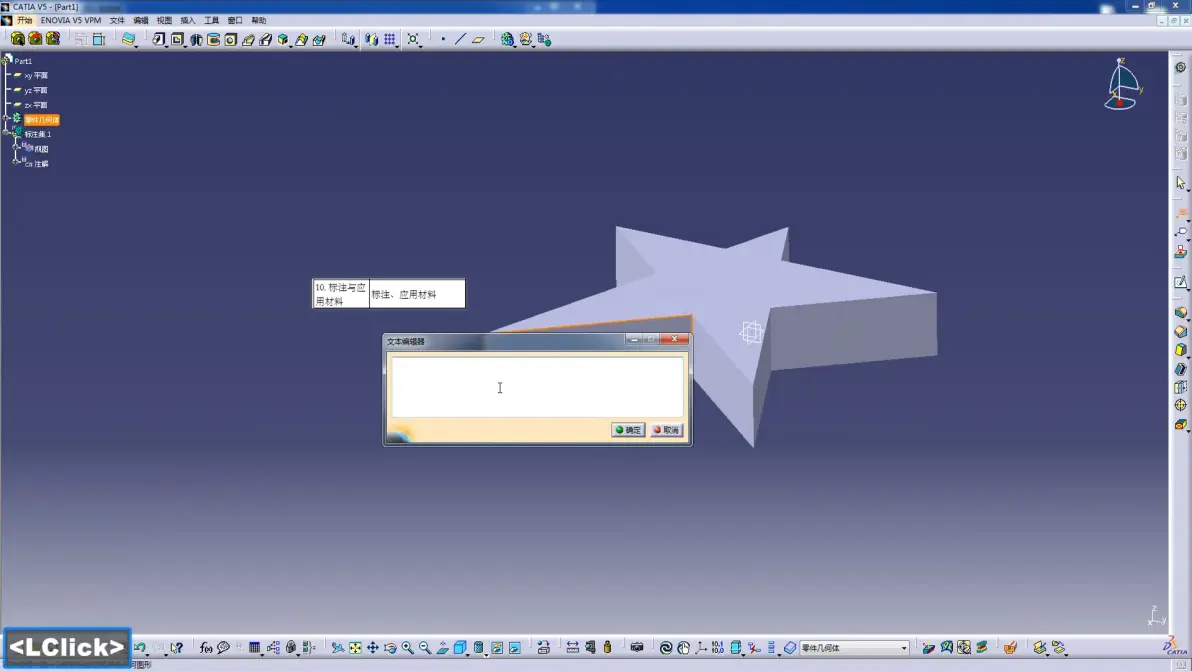

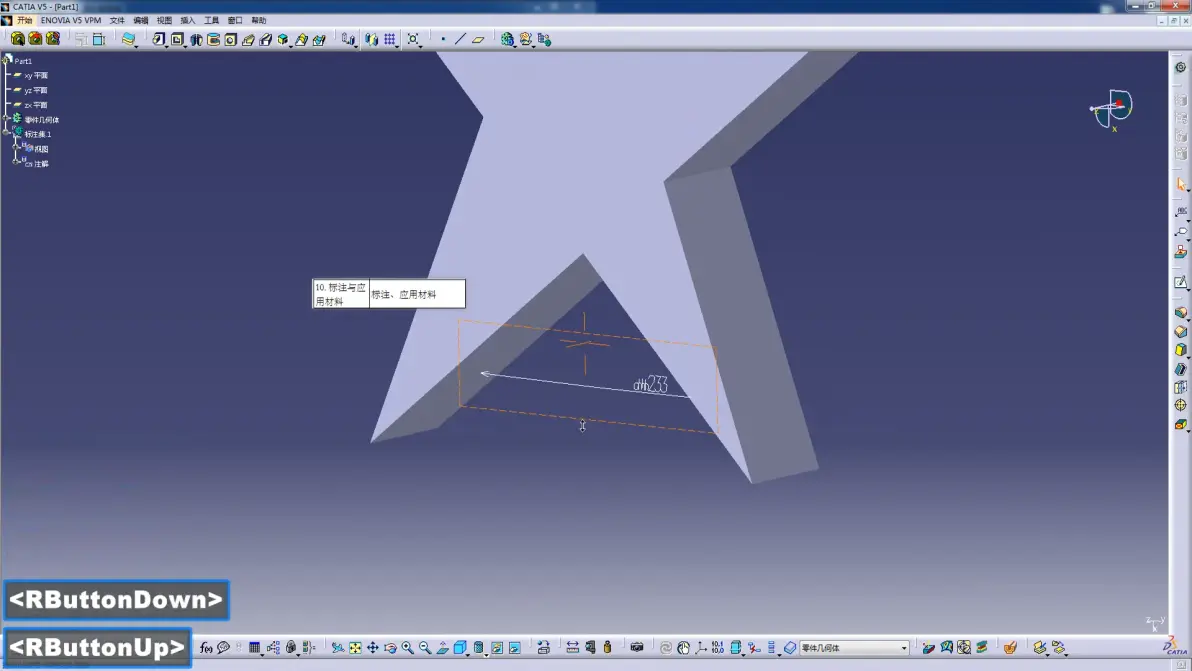

插入-标注-文本

CATIA快速入门——15.零件设计——标注、应用材料 P16 - 01:17

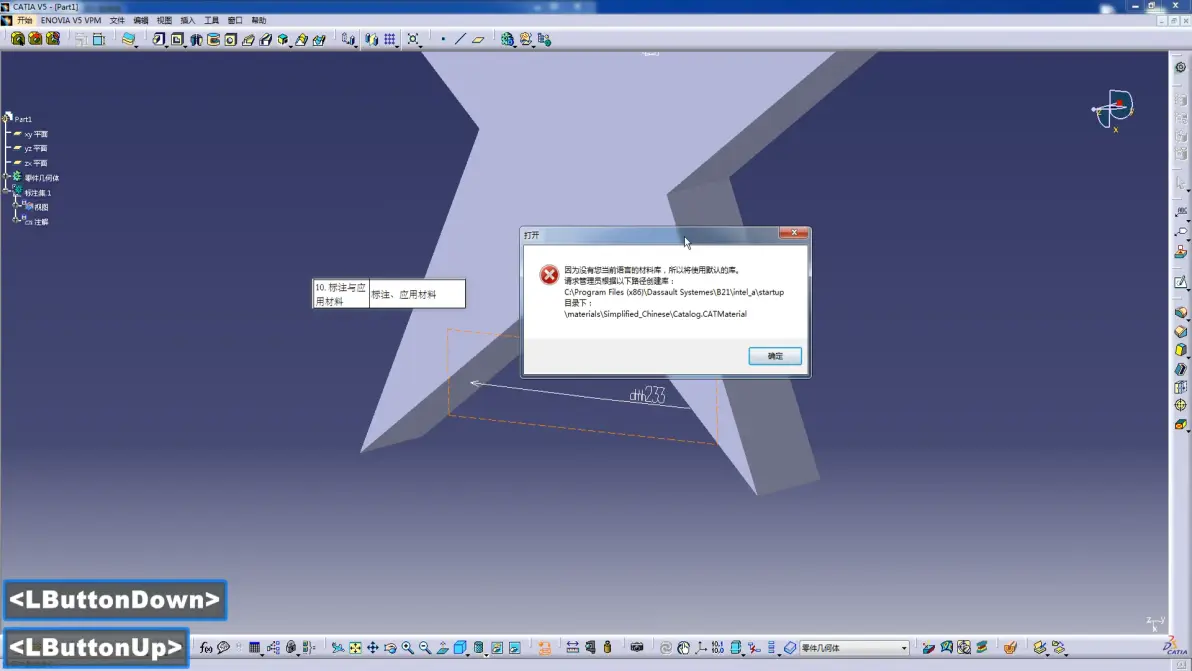

应用材料

CATIA快速入门——16.零件设计——视图模式、全部适应、法向视图、隐藏、交换视图空间 P17 - 00:21

CATIA快速入门——16.零件设计——视图模式、全部适应、法向视图、隐藏、交换视图空间 P17 - 01:07

视图模式

CATIA快速入门——16.零件设计——视图模式、全部适应、法向视图、隐藏、交换视图空间 P17 - 01:37

全部适应

CATIA快速入门——16.零件设计——视图模式、全部适应、法向视图、隐藏、交换视图空间 P17 - 01:58

法向视图

直接点这里也行

CATIA快速入门——16.零件设计——视图模式、全部适应、法向视图、隐藏、交换视图空间 P17 - 02:29

隐藏

隐藏草图

CATIA快速入门——16.零件设计——视图模式、全部适应、法向视图、隐藏、交换视图空间 P17 - 03:09

点击交换视图空间就能找到隐藏的线

快捷键：

空格=隐藏

shift+空格=交换视图空间

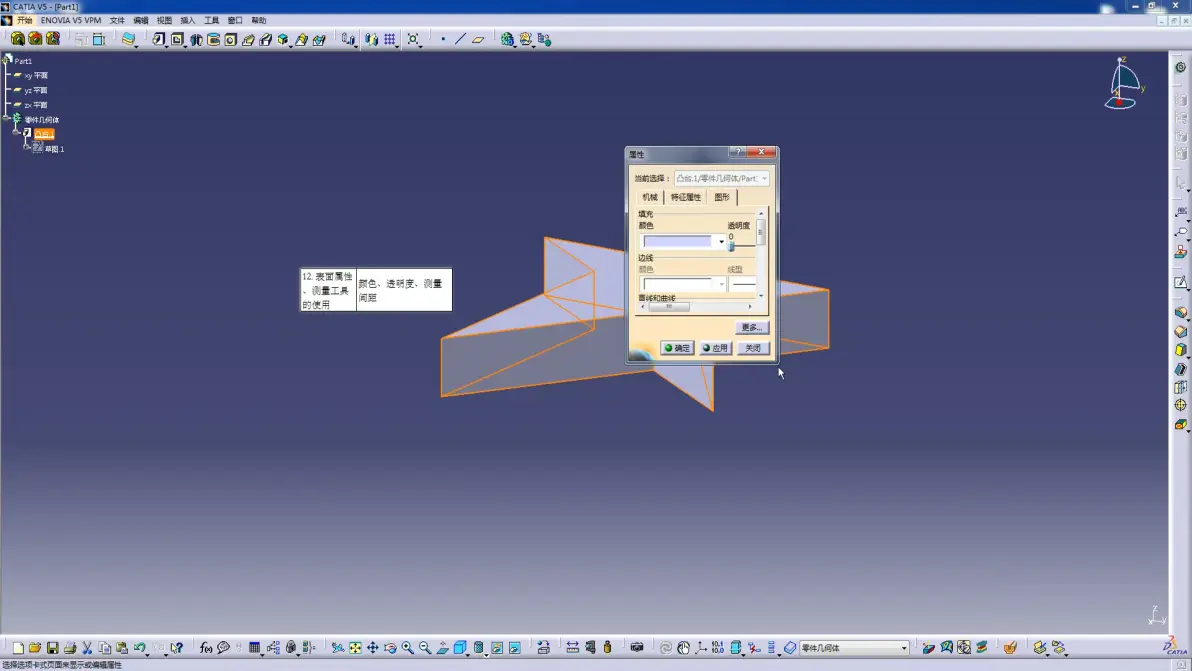

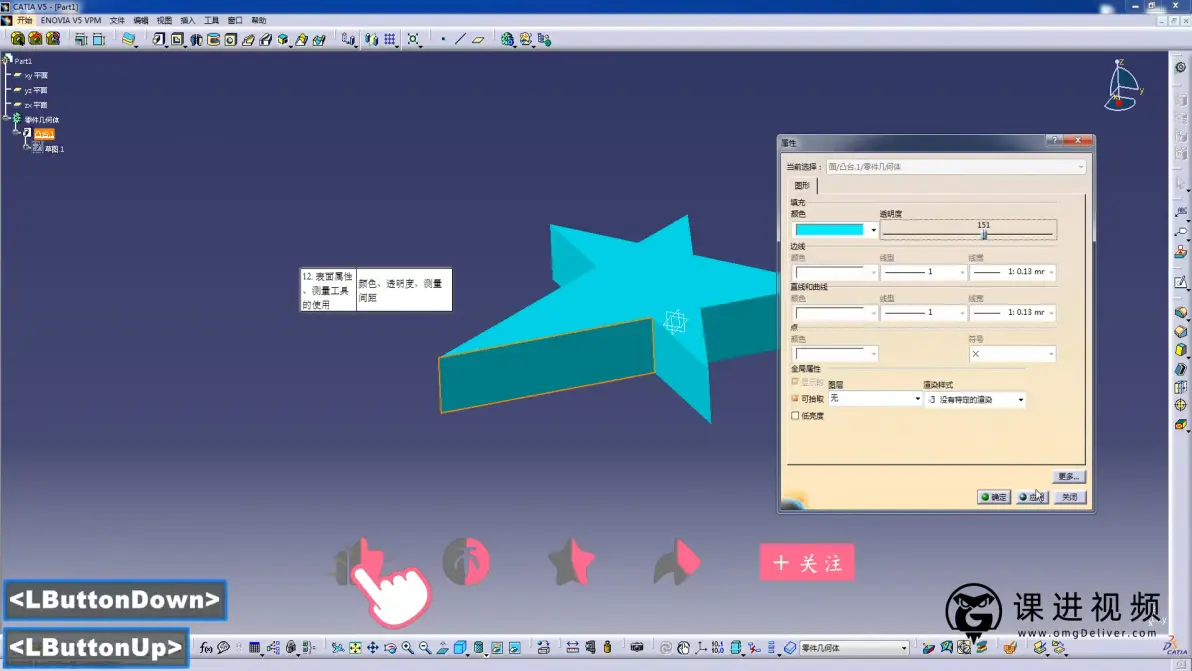

CATIA快速入门——17.零件设计——颜色、透明度、测量间距 P18 - 00:35

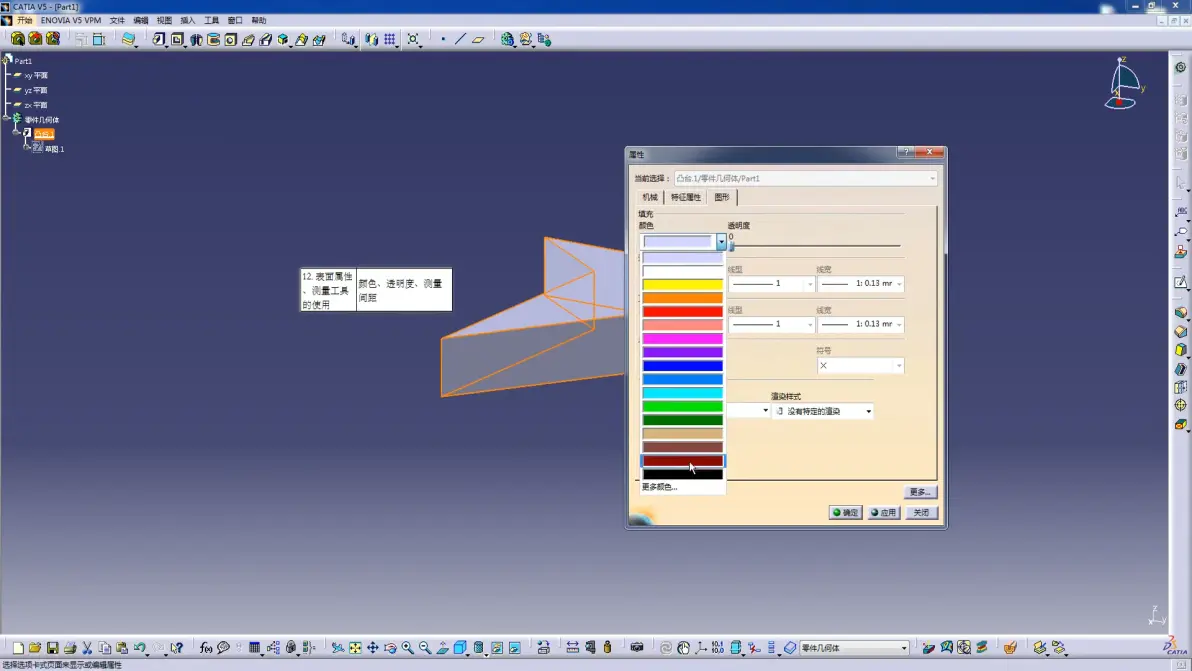

颜色

凸台-右键-属性-图形-填充

透明度也在上述操作中可以找到

CATIA快速入门——17.零件设计——颜色、透明度、测量间距 P18 - 01:32

透明度可以针对单个面

CATIA快速入门——17.零件设计——颜色、透明度、测量间距 P18 - 02:00

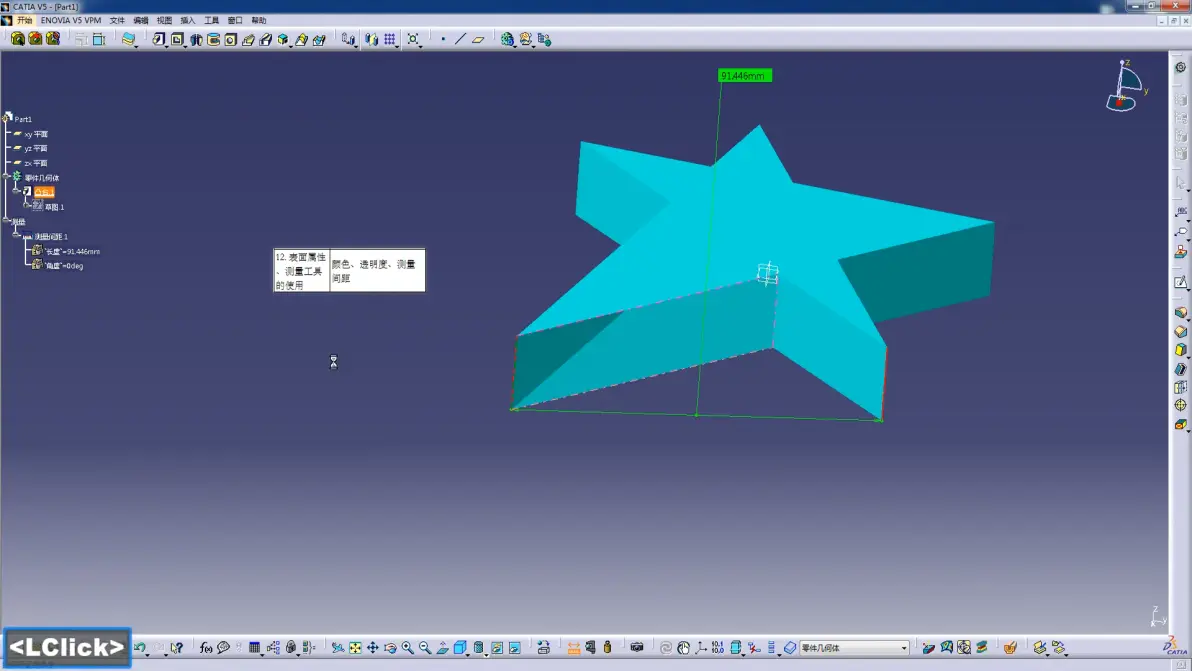

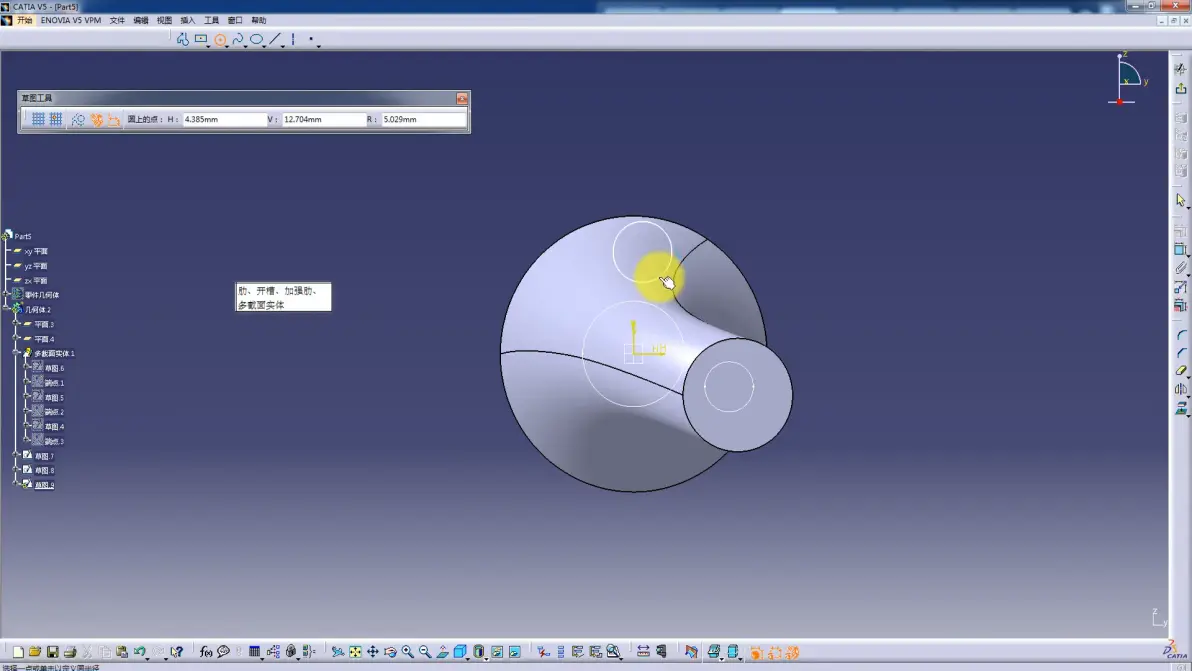

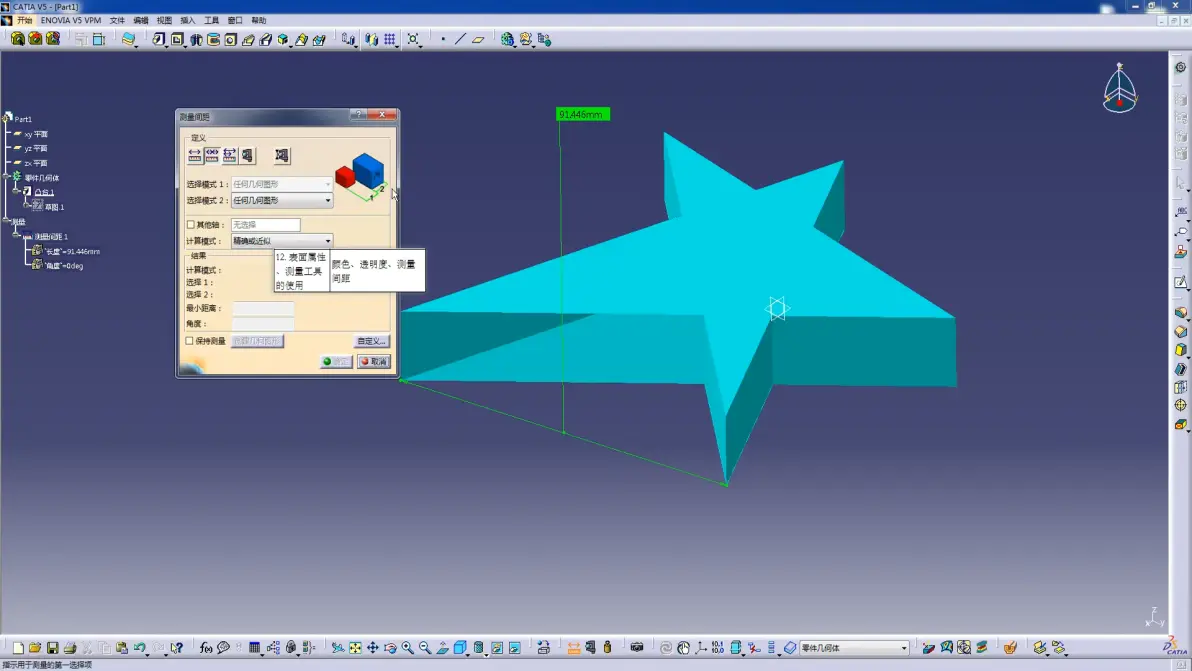

测量工具

其他多种测量方法比如测孔之类的。自行探索
