CATIA V5搭配Fluent做CFD流体仿真插件推荐

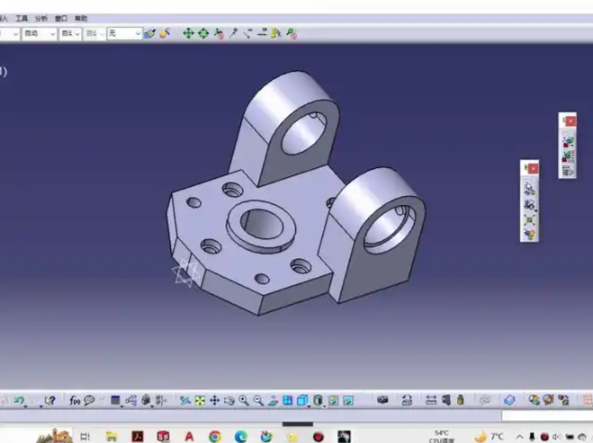

CATIA & ANSYS workbench，建模和仿真

装一个ansys，然后再CAD configuration manager里选上catia的接口就可以在catia里调用workbench了

聊到CATIA V5和Fluent搞CFD这事儿，我正好可以说几句。

前两年接了个活儿，给一个阀体做内部流道分析。那东西形状挺别扭的，用CATIA画的，曲面过渡还不少。按老路子来，得把模型导成.stp或者.igs，再往Ansys Workbench里拽，中间折腾好几道手。每次导来导去总出幺蛾子——要么曲面破面，要么丢特征，补几何补得人想骂街。后来有个搞仿真的朋友跟我说，你试试Fluent for CATIA V5，Fluent自己出的插件，直接嵌在CATIA里头跑。

我一听还有这东西？

回去查了查，这玩意儿叫FLUENT for CATIA V5（有时候缩写成FIC），是Fluent（后来被Ansys收了）跟达索一块儿搞的。它跟CATIA的结构树是绑在一起的，你改零件，分析模型跟着变，不用来回导。我装了之后试了一下，确实不用切软件了，在CATIA里把流道区域一提取、边界条件一设、网格一划，直接就在CATIA界面里跑了。

不过得说清楚，这东西不是免费的，是个商业插件，得买授权。我当时是公司掏的钱，个人想用的话门槛不低。

但我用下来发现一个问题——Fluent for CATIA V5对CATIA的版本要求比较死。我用的V5-6R2017，得配对应版本的插件才能跑，版本对不上装都装不上。后来有一次换了个新电脑装CATIA V5-6R2020，老版本的插件又用不了了，折腾半天才找对版本。这事儿你如果自己搞，一定先确认好CATIA版本和插件版本的兼容性，不然白费劲。

另外还有一个路子，走的人也不少。用FloEFD for CATIA V5，是西门子出的CFD工具，也是直接嵌在CATIA里的。我有个同事一直在用这个，他说FloEFD的网格生成是全自动的，不用自己调太多参数，上手比Fluent快。但FloEFD的求解器跟Fluent不是一码事，如果你习惯Fluent那套东西，切过来得适应一阵子。

如果你不想花钱买插件，也有不要钱的办法。把CATIA模型导成.stp，扔到Ansys Workbench里用Fluent算。麻烦是麻烦点，但能凑合用，尤其是个人学习练手的话够用了。

资源方面，我翻到过一些能用的：

• 百度百科有个词条叫“FLUENT for CATIA V5”，基本介绍都有。
• 小木虫上有人问过“fluent如何接入到catia中”，底下有人回了，虽然内容不多但能帮你理清楚这是什么东西。
• UG爱好者论坛有人分享过Fluent for CATIA V5的学习资料链接，不过那个链接是百度文库的，现在还能不能打开我不保证，你可以自己去翻翻。
• B站上有FloEFD for CATIA V5的百度网盘资源，我点开看过，提取码detg，文件不小，但下载前自己留意一下版本对不对得上。
• 达索官方的合作伙伴页面有FLUENT for CATIA V5的详细介绍。
• 还有个日文的资料，是日本有个叫武藤晴彦的人写的FIC解析案例，虽然语言不通但图片能看明白。

大概就这些。反正核心就一句话：有钱省事就上Fluent for CATIA V5或者FloEFD，不想花钱就导.stp硬算，多花点时间的事儿。你要是真打算搞，先把CATIA版本和插件版本的兼容性摸清楚，别跟我似的装到一半才发现版本不对，那才叫折腾。
