CATIA产品设计培训都教啥？课程大纲一览

一、培训概述

本课程以CATIA软件为平台，根据三维CAD的知识体系，遵照循序渐进的教学原则，从零基础开始，系统讲解产品设计从概念构思、三维建模、装配设计到工程出图的全流程。课程涵盖草图设计、零件设计、曲面设计、装配设计、工程图绘制等核心模块，并融入参数化与知识工程等高级内容，旨在培养学员独立完成机械产品三维设计与二维出图的综合能力。

二、培训大纲

1. 产品设计概述

教学目标： 了解CATIA软件的基本情况、产品设计的一般流程及CATIA在产品设计领域的应用。

主要内容：

• CATIA软件概况与发展历程
• CATIA V5主要功能模块介绍
• 机械产品数字化设计的基本概念
• CATIA产品设计的一般流程与方法
• CATIA在汽车、航空航天、机械等行业的应用
• 课程学习安排与要求

教学建议： 2课时，以讲授为主，配合软件界面展示。

2. 工作界面、命令讲解及基本操作

教学目标： 熟练掌握CATIA的工作界面、基本操作方法和文件管理。

主要内容：

• CATIA的启动与退出
• 工作界面介绍（菜单栏、工具栏、结构树、视图区等）
• 常用鼠标操作（旋转、平移、缩放、多视图显示）
• 结构树操作与管理
• 指南针（罗盘）的使用
• 文件操作（新建、打开、保存）
• 工具栏的查找与恢复
• CATIA首选项设置
• 各工作台的切换与选择

教学建议： 4课时，讲授与上机操作结合。

3. 草图设计

教学目标： 掌握二维草图绘制与约束的基本方法，能够完成各类二维轮廓的绘制。

主要内容：

• 草图设计环境介绍与进入/退出方法
• 草图设计环境的设置
• 草图绘制工具（连续轮廓、预定义轮廓、圆、圆弧、直线、矩形等）
• 草图操作工具（圆角、倒角、修剪、镜像、平移、旋转等）
• 草图约束（几何约束与尺寸约束）
• 草图分析工具与正确性判断
• 草图实例练习（法兰、风扇等）

教学建议： 8课时，讲授与实操结合，配以典型草图实例练习。

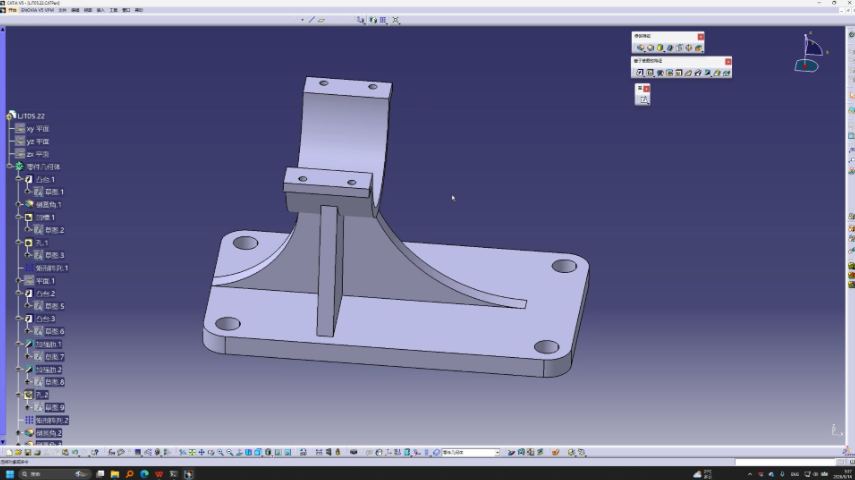

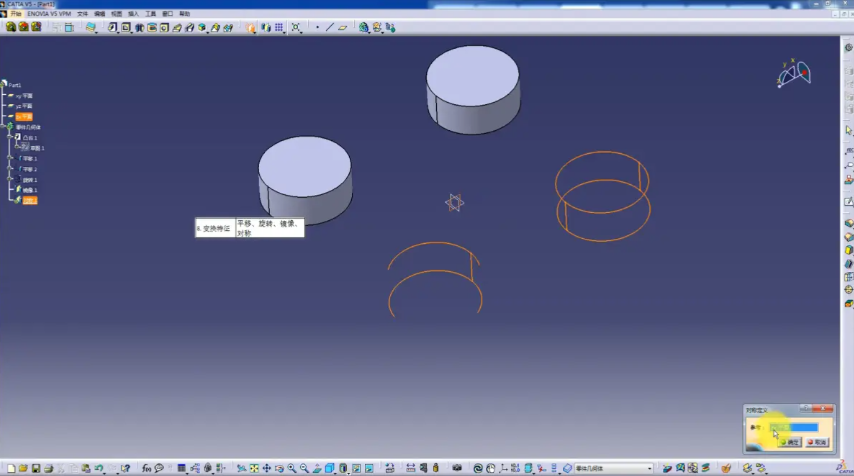

4. 零件设计

教学目标： 掌握基于草图的实体建模方法，能够独立完成中等复杂程度零件的三维建模。

主要内容：

• 零件设计工作台介绍
• 基于草图的特征（拉伸、凹槽、旋转、旋转槽、肋、多截面实体等）
• 修饰特征（倒角、倒圆角、拔模、壳体、螺纹等）
• 参考元素（基准面、基准轴、基准点）
• 特征编辑与操作
• 多实体建模方法
• 零件设计实例（螺栓、变速器端盖、发动机活塞、连杆、曲轴等）

教学建议： 16课时，讲解与大量实操练习相结合，通过典型机械零件案例巩固。

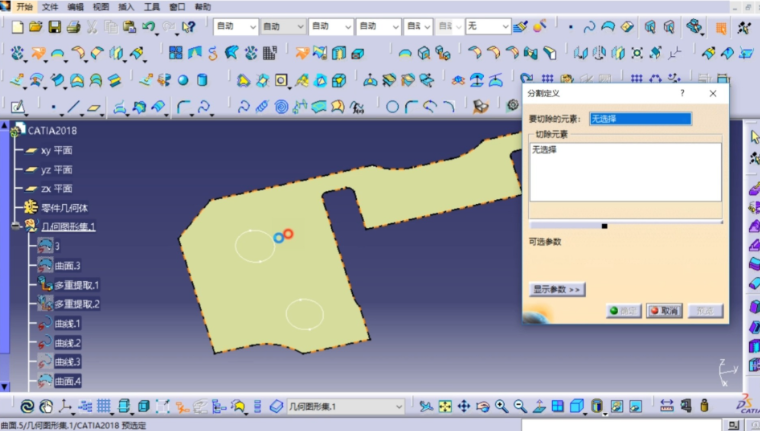

5. 曲面设计

教学目标： 掌握创成式外形设计（GSD）的基本方法，能够创建和编辑复杂的线框与曲面模型。

主要内容：

• 创成式外形设计工作台概述
• 几何图形集的创建与管理
• 线框几何的创建点的创建（一般点、极值点等）曲线的创建（直线、圆、圆角、连接曲线、二次曲线、样条曲线、螺旋线、投影、混合、相交、平行曲线等）
• 曲面的创建简单曲面（拉伸曲面、旋转曲面、球面、圆柱面等）复杂曲面（扫掠曲面、多截面曲面、偏移曲面、填充曲面、桥接曲面等）
• 曲线与曲面的编辑操作（接合、修复、修剪、分割、提取、平移、旋转、缩放、对称、外插延伸等）
• 曲面圆角（简单圆角、可变圆角、面与面圆角、三切线内圆角等）
• 曲面质量分析与检查
• 曲面转化为实体
• 曲面设计综合实例

教学建议： 16课时，理论讲解与上机操作并重，通过实际产品曲面造型案例巩固。

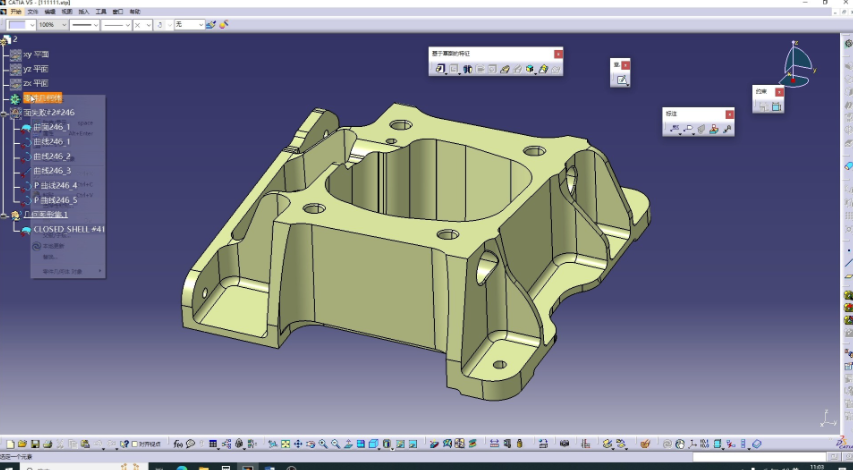

6. 参数化与知识工程

教学目标： 掌握CATIA参数化设计方法和知识工程工具，能够实现产品的参数化驱动与设计知识重用。

主要内容：

• 参数化设计概述与设计意图的概念
• 用户参数的创建与管理
• 公式（Formula）的创建与使用
• 设计表（Design Table）的创建与零件系列化
• 规则（Rule）与检查（Check）的创建
• 反应（Reaction）的创建
• 知识工程顾问工具的使用
• 用户自定义特征（UDF）的创建与实例化
• 知识模板与Power Copy的创建与使用
• 参数化设计综合实例（参数化齿轮等）

教学建议： 8课时，以实例驱动教学，强调参数化设计的实际应用价值。

7. 装配设计讲解

教学目标： 掌握产品装配设计的基本方法，能够完成从零件到产品的装配与检查。

主要内容：

• 装配设计工作台介绍
• 自下而上（Bottom-Up）装配方法
• 自上而下（Top-Down）装配方法
• 零件的导入与位置调整（罗盘移动、位置移动工具、捕捉命令、爆炸图等）
• 装配约束的创建（相合约束、接触约束、偏移约束、角度约束等）
• 上下文设计（在装配环境中设计零件）
• 装配体分析（物性测量、干涉分析、碰撞检查等）
• 大型装配体的管理方法
• 装配设计实例（发动机装配、球阀装配等）

教学建议： 12课时，理论与实操结合，通过完整产品装配案例巩固。

8. 工程图绘制

教学目标： 掌握从三维模型生成二维工程图的方法，能够完成符合标准的工程图纸绘制。

主要内容：

• 工程图设计工作台介绍
• 图纸与图幅的管理
• 视图的创建（主视图、投影视图、三视图、等轴侧视图等）
• 剖视图的创建（全剖、阶梯剖、局部剖、破断视图、放大视图等）
• 尺寸标注（基本尺寸、公差标注等）
• 表面粗糙度与形位公差标注
• 中心线与螺纹线的添加
• 注释与技术要求标注
• 装配图绘制与BOM表生成
• 工程图输出与打印

教学建议： 8课时，讲解与实操结合，完成零件图与装配图的完整绘制练习。

9. 设计方法和思路的介绍

教学目标： 培养学员的产品设计思维，掌握从设计意图到模型实现的方法论。

主要内容：

• 产品设计的一般流程与思路
• 设计意图的明确与表达
• 自顶向下与自底向上设计方法对比
• 混合设计（实体与曲面混合建模）的概念与应用
• 产品结构管理与数据组织
• 设计规范与标准化
• 设计效率提升技巧
• 常见设计错误与规避方法
• 设计评审与优化思路

教学建议： 4课时，以案例分析和讨论为主，贯穿于整个培训过程。

10. 综合实战案例演练

教学目标： 综合运用所学知识，独立完成一个完整产品的设计全过程，从概念到工程图输出。

主要内容：

• 典型机械产品（如齿轮泵、减速器、汽车零部件等）的完整设计流程
• 产品设计需求分析与方案规划
• 草图设计与零件建模
• 曲面设计（如需要）
• 装配设计与检查
• 工程图绘制与输出
• 设计文档整理与汇报
• 设计问题分析与改进

教学建议： 16课时，以学员独立操作为主，教师现场指导，完成一个完整产品的全流程设计。

三、课时汇总

四、培训建议

1. 前置要求： 学员应具备基本的机械制图知识和计算机操作能力。
2. 教学方式： 建议采用“讲授+演示+实操”三位一体的教学模式，以学员上机操作为主。
3. 案例教学： 各模块均配备典型工程实例，注重实用性与针对性。
4. 综合实训： 课程后期安排综合性实战项目，强化学员对完整设计流程的掌握。
5. 教材推荐： 建议选用配套的CATIA规划教材与实训集，方便学员自学与复习。
