老师傅给你一个catia的学习路线,十几年摸爬滚打总结出来的通关秘籍

关于CATIA，说几句过来人的实在话

开篇絮叨几句。

我头一回用CATIA那会儿，界面一开，满屏的按钮，工具栏一排一排的，当时人就懵了。那时候没人教，自己买本教材翻，边翻边骂——书写得太死，跟说明书似的，照着做能画出来，换个零件又不会了。后来带了不少新人，发现大多数人栽跟头的地方就那几个，我把这些坑捋了捋，写下来，你照着走，能少走点弯路。

先别急着动手，花一天跟软件混个脸熟

装好软件头一件事，把界面打开，菜单栏从左点到右，工具栏挨个悬停看看叫啥名。最左边那个竖着的叫结构树，以后你所有的操作步骤全记在那儿。右上角有个小坐标，叫罗盘，你拽拽它，视图跟着转，这个要玩熟。

操作鼠标记住三件事：滚轮缩放，中键按住转视角，中键+左键一起拖是平移。这个手感得练，练到不看键盘，手指自己知道往哪摁。

头半天就干这些，别急着画。好多人上来就开画，结果视图转不明白，想看的面对不准，后面全乱套。好比开车不先熟悉档位，直接挂挡上路，早晚出问题。

第二件事，草图这关不过，后面全是豆腐渣

草图是基本功，但最容易被轻视。我见过太多人觉得草图简单，草草过一遍就去搞零件，结果一拉伸就报错，找半天不知道原因。其实十有八九是草图没闭合，或者有多余的线头。

练草图没有巧办法，就是画。直线、圆、圆弧、矩形，这些基础命令反复画。画完修剪，倒圆角，镜像，平移。然后上约束——几何约束（平行、垂直、相合）先给上，再标尺寸约束。直到整张草图全变绿，一个白线都没有，算完事。

约束这东西很多人一开始不习惯，觉得多余。但你记住一句话：不给约束的草图就是埋雷，改天想改个尺寸，整个图全歪了，你哭都来不及。宁可在草图里多花五分钟把约束做干净，也别在后头花两个小时改模型。

练草图要练到什么程度？看到一个零件的截面，脑子里能反应出来先用哪个轮廓画，哪些线是构造线，约束先给谁后给谁。练到这个份上，算过关。

零件建模，记住一个原则：先搭架子，再添肉

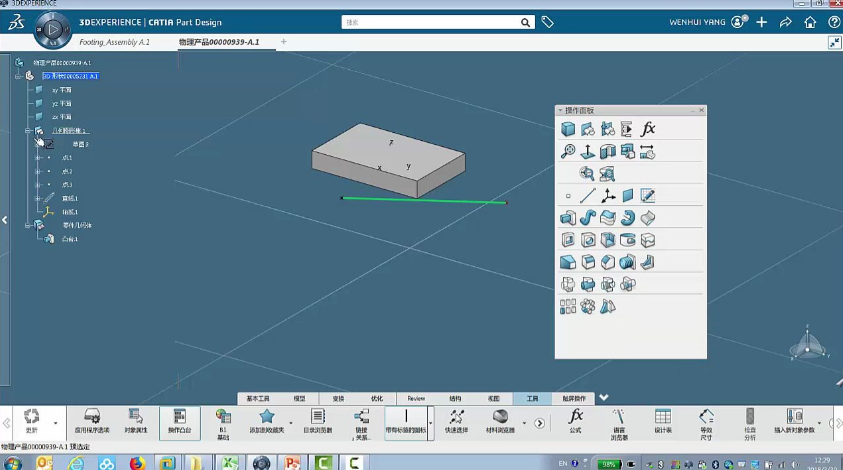

零件设计里头命令不少，拉伸、凹槽、旋转、打孔、倒角、拔模、抽壳，这些是最常用的。别的命令你慢慢遇，但这几个必须滚瓜烂熟。

建模最要紧的不是你会多少命令，而是你的特征树长得规矩不规矩。我带你看看什么叫好模型——特征树从上到下，先是基准面基准轴，然后是主体特征，再是细节特征（倒角、圆角放最后），层次分明。坏模型长啥样？特征乱插，前面打个孔，后面又把孔给填上，来回折腾，自己都记不清哪一步干了啥。

这里面有个重要的道理：建模的时候心里得想着“以后怎么改”。比如一个孔的位置，你用尺寸标死，跟用公式算出来，差别大了去了。用公式算的，改天长度一变，孔跟着走。标死的，改完长度孔还在原地，你还得手动挪，麻烦。

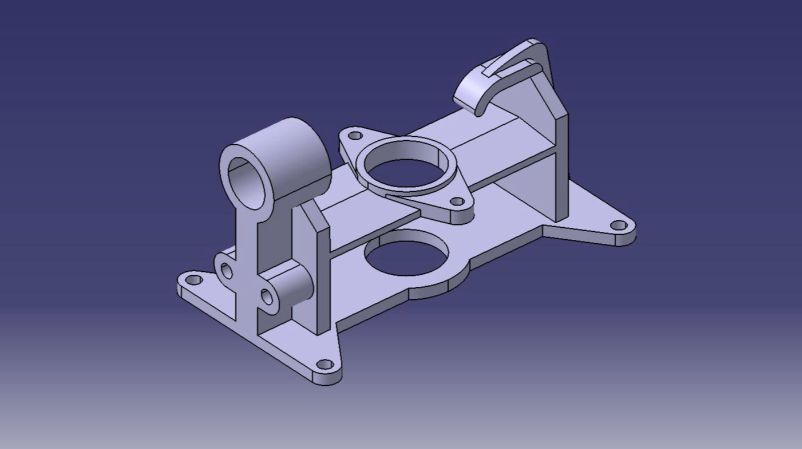

刚开始画零件，拿简单的练手——螺栓、螺母、轴、法兰盘。这些东西画熟了，再上手壳体、支架、活塞这些带腔体的。

曲面设计，别怕，但得认真对待

曲面这玩意儿吓退不少人，其实真正干活用到的没几个命令。创成式外形设计工作台打开，你要先学会建线框——点、直线、曲线、圆角线、投影线、相交线。线框搭好了，才能拉面。拉面命令里头，拉伸面、扫掠面、多截面曲面、填充面，这四个最常用，先练熟。

曲面比实体麻烦的地方在于它不“结实”，动不动就修剪不了、接合不上、加厚失败。十有八九是线框质量不行，有断点或者曲率不顺。所以你画线的时候，能用相合连续就别只给位置连续，能用曲率连续就别只给相合连续。线顺了，面自然顺。

曲面练手的好素材是吹风机外壳、手机外壳这类东西，有简单的弧面过渡。你照着画一遍，修剪、接合、加厚、转实体，走完这个流程，基本的东西就摸着了。

装配这块，坐标系是命门

把零件装到一起，命令不复杂，相合约束、接触约束、偏移约束、角度约束，就这几样。问题往往出在零件本身的坐标系上——画的时候随便放，到装配里头一对，歪的。所以画零件头一步，基准面、基准轴对齐，别偷懒。

装配有两种搞法。一种叫自下而上，零件全画完再装，适合零件少、结构简单的东西。另一种叫自上而下，先定装配骨架，再在装配里头新建零件，边画边装，适合复杂产品。新手从自下而上开始，但要留心观察自上而下是怎么操作的，后头真正干活用的多的是这种。

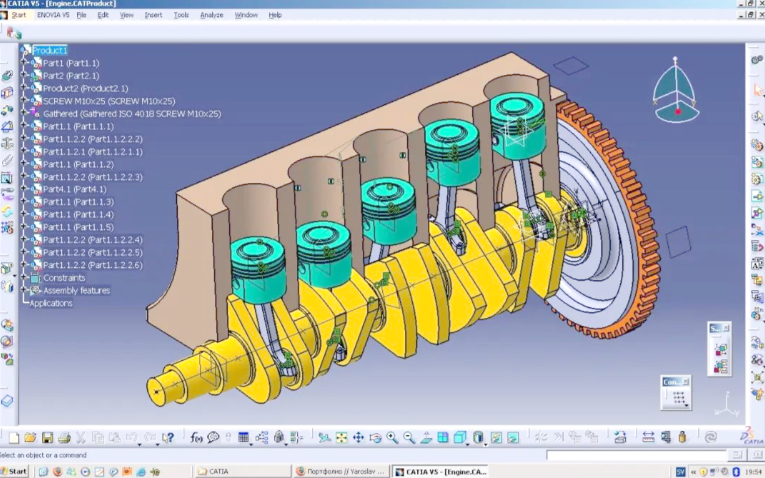

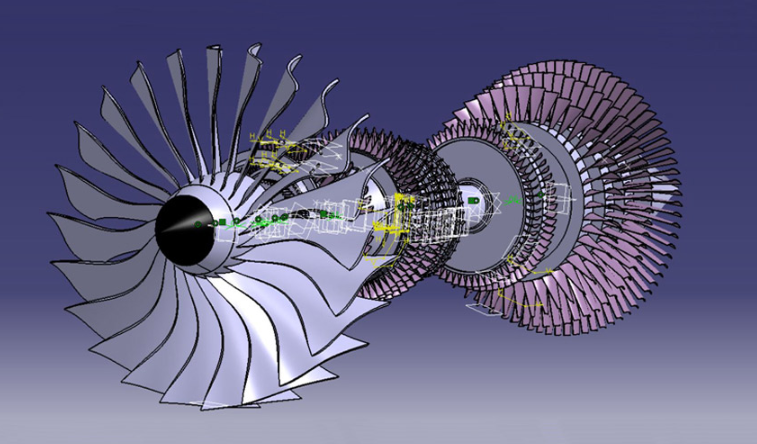

装配完了一定要跑干涉检查，别觉得肉眼看看就行。CATIA的干涉分析很细，接触、硬干涉、间隙都给你标出来，你得学会看那个报告。装配体里头还得会炸开看，爆炸图一拉，每个零件的位置关系一目了然，检查起来方便很多。

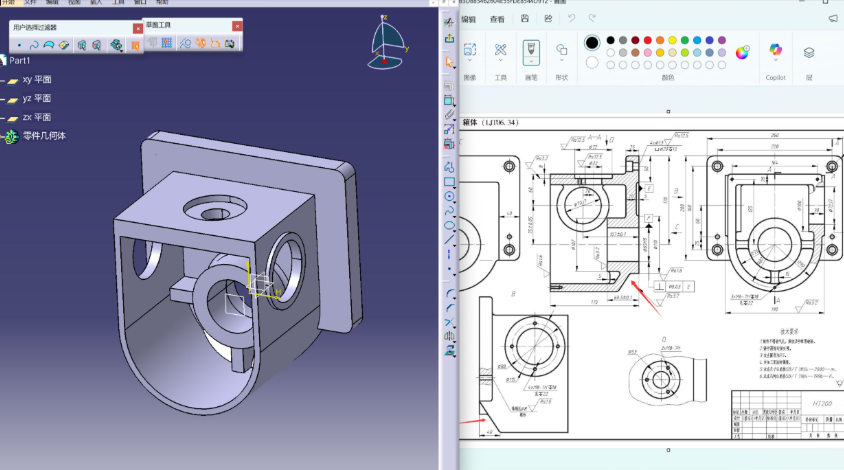

工程图，车间师傅不看你的三维，只看这张纸

好多年轻人三维画得花里胡哨，一到出二维图就露怯。尺寸漏标、基准瞎定、公差乱写、视图表达不清，拿到车间被师傅骂回来改。这是真事，我见多了。

出图要遵循几个原则：视图表达要清楚，主视图选最能反映形状的那个方向，剖视图该给就给，别舍不得。标注尺寸要完整但不能重复，让人拿着图纸能把零件做出来，不多不少。公差和粗糙度按实际配合要求来，别高标也别低标，高标了加工成本上去了，低标了装不上。

CATIA的工程图模块跟三维模型是关联的，模型改了，图纸自动更新。这个功能好用但容易出错，你改完模型一定回到图纸检查一遍，别直接打印。

参数化和知识工程，这是从画图工到设计师的分水岭

前面的东西练得差不多了，你得琢磨琢磨怎么让软件帮你干重复的活。

最简单的是建用户参数，比如一个长度L，你设好之后，所有相关的尺寸都用公式写成L乘以几。下次要改规格，只改L一个数，全盘更新。

再进一步是做设计表。一个零件有十几个规格，你不用画十几个模型，把变动的尺寸列进Excel表格，一张表驱动所有规格，切换起来特别方便。

还有用户自定义特征，你老画某种结构——比如某个形状的加强筋、某种接口法兰——你就把它做成UDF，以后往模型里一拖，填几个参数就行，不用从头画。

这些功能你花几天专门学一下，后面干活省出来的时间不止几天。带你的老师傅不一定教这个，因为他当年就是这么一笔一笔画的，你学会了反倒能帮他。

设计思路这事，得靠积累，我说几个朴素的道理

软件命令学完只是个开始，真正拼的是思路。

头一个道理叫“从上往下想”——开始画之前，先别急着动手。脑子里过一遍这个零件分几块，主体什么形状，从哪个基准面开始，后续特征按什么顺序加。想清楚了再动鼠标，比瞎画半天又推翻强多了。

第二个道理叫“能用一个特征不用两个”——同样的形状，能拉伸一次解决就别拉伸两次。特征少了，树干净，改起来方便。

第三个道理叫“参考的层次不能乱”——草图里的线尽量参考基准面基准轴，别去参考别的特征的边。你参考了那个边，哪天那个特征改了，你的草图跟着乱，莫名其妙。

第四个道理，也是最重要的——多拆别人的模型。找公司里老员工画的零件打开，把特征树一级一级展开看，看他怎么分的步骤、怎么给的约束、怎么建参考。这个比看书有用，是偷师的好法子。

最后，扎扎实实走一遍完整项目

前面零零碎碎练了这么多，最后必须串一遍。选个完整的部件——齿轮泵、球阀、或者你手头要做的某个总成——自己从头到尾走一遍。

先看装配关系，再拆零件清单，然后每个零件建模，装到一起查干涉，最后出整套工程图。这一路走下来，前期没暴露的问题全暴露了——草图没闭合的、参考丢了的、曲面缝不上的、装配过定义的、工程图视图乱掉的——你一个个解决完，就算真正出徒了。

排个大概的时间，你心里有数

每天能摸三四个小时的话：

头一周半到两周，重心在草图和简单零件上，把基础打牢。

接下来半个月到二十天，零件深化，同时开始碰曲面，两个穿插着来，别一直啃一个东西容易烦。

再往后一周多，装配和工程图，这两个连着搞，因为装完了就要出图。

参数化和知识工程的东西不用单独抽大块时间，在做项目的过程中遇到需要了就学，现学现用记得最牢。

最后一个完整的项目，至少留两周，别赶，踏踏实实走完。

几句实在的结尾

说到底，CATIA就是个工具，画多了自然熟。但“画多了”不是瞎画，是每一笔都知道自己在干什么。出了错别急着删，停下来看看结构树，看报错信息说的是啥，八成能从提示里找到方向。

每天新建一个文件，名字带上日期，别覆盖昨天的。万一画崩了，还能回去找。

还有，多跟车间的人聊——你画的零件是怎么加工出来的，哪道工序最费劲，哪个尺寸最难保证。知道这些，你图纸上的标注才有根，才不会瞎标。

差不多就这些。你踏踏实实练，遇到具体问题再来问，别不好意思。带了几茬人了，啥问题都见过，没啥大不了的。动手吧。
