Abaqus结果输出避坑指南：从导出图片到模态数据提取，一篇讲透

你辛辛苦苦跑完一个Abaqus仿真，打开后处理想截个图写论文，结果导出来的图片糊成一团、背景灰扑扑的、还带着乱七八糟的标注文字；或者做模态分析想拿频率数据，翻了半天菜单不知道怎么批量导出。别慌，这些问题我带过太多学生了，今天一个一个给你掰开揉碎讲清楚。

一、Abaqus导出高清结果图片——别再截图了，真的

踩坑现场还原

我见过最离谱的情况：同学拿微信截图往论文里贴，放大之后全是马赛克，导师当场打回来。还有人用了 File > Print 但没动任何设置，出来的图只有256色，云图过渡全是色块台阶，看着跟十几年前的显示器似的。

问题根源就一句话：Abaqus默认输出是为屏幕显示优化的，不是为出版级印刷优化的。 你不手动改参数，它永远给你低配版。

高清位图（PNG/JPEG）导出的完整操作

跟着我一步步来，很简单，五分钟搞定：

第一步：把图调好再导出。 进入 Visualization 模块，打开你的 .odb 文件，把云图、视角、缩放比例全部调到满意状态。请注意，导出就是"所见即所得"，屏幕上长什么样，图片就长什么样。

第二步：打开打印对话框。 菜单栏点 File > Print。对，你没看错，Abaqus把"导出图片"藏在"打印"里面，第一次找确实容易懵。

第三步：设置输出目标。 在弹出的对话框里，Destination 那一栏选 File，然后输入你想要的文件名。别选Printer，那是真往打印机送的。

第四步：选格式并关掉颜色限制。 Format 下拉选 PNG（无损压缩，论文首选）或 JPEG（文件小，适合PPT）。紧接着，把下方那个 "256 colors"的勾选框取消掉。这一步是重中之重，不取消的话你后面设多高分辨率都白搭，颜色就锁死在256色。

第五步：拉高分辨率。 点右侧的 PNG Format Options（如果你选的是JPEG就叫JPEG Format Options），里面有个 Image Size 设置。宽度拉到 4096像素，高度按比例来，比如 4096×2304。这个尺寸投期刊绰绰有余。

第六步：确认导出。 点 OK，图片就生成在你的工作目录下了。找不到文件的话，看看Abaus启动时设置的工作路径，或者直接在 File > Set Work Directory 里确认。

矢量图导出——论文排版的终极方案

如果你的目标是SCI期刊或者毕业论文，我强烈建议直接出矢量图。矢量图的好处是放大一万倍边缘都是光滑的，不存在"分辨率不够"这个概念。

操作路径：File > Print → Destination: File → Format: EPS → OK。

就这么干脆。选EPS格式的时候，那个"256 colors"选项你不用管，它不影响矢量输出。TIFF格式也可以，但EPS在LaTeX和Word里兼容性最好，大部分期刊模板直接支持。

专家提醒： EPS文件在Word里有时候显示为空白预览，别以为导出失败了。右键插入图片时选"从文件"，打印或导出PDF时它会正常渲染。如果用LaTeX，直接 \includegraphics 引用就行。

导出前必须做的视图美化（不做等于白忙）

很多同学图导出来才发现背景是灰的、左上角一堆乱七八糟的文字、坐标轴三角标挡在模型前面。返工重新调再导出，来来回回折腾半小时。请你养成习惯，导出之前先过一遍下面四项：

背景改纯白： 菜单 View > Graphics Options > Viewport Background，选 Solid，然后颜色拾取器里选白色。默认那个灰蓝渐变背景在论文里非常扎眼。

去掉多余标注： Viewport > Viewport Annotation Options，把 Title（标题）、Legend（图例，如果你要单独放的话）、Triad（坐标三角标）、State（分析步状态文字）全部取消勾选。哪个需要保留就留哪个，别一股脑全删了到时候图例没了又得重开。

隐藏网格边线： Options > Common Plot，找到 Edges 选项，改成 No edges 或者 Feature edges。全显示的话密集网格会把云图颜色盖住，看着很脏。

透明背景（进阶需求）： 如果你做PPT或者海报需要透明底，GUI界面没有直接的开关。得用Python脚本，设置 transparentBackground=ON，格式必须选PNG。这个后面脚本部分我会提。

批量导出与动画逐帧保存（Python脚本）

如果你要做一个模态振型动画或者载荷步演化序列，一帧一帧手动导能导到怀疑人生。用脚本循环处理才是正解：

from abaqus import *
from abaqusConstants import *

# 获取当前视口和odb对象
vp = session.viewports['Viewport: 1']
odb = session.odbData['your_file.odb']

# 关闭颜色缩减和镜像平面
session.printOptions.setValues(reduceColors=OFF, mirrorPlane=OFF)

# 遍历所有帧，逐帧导出
step = odb.steps['Step-1']
for i, frame in enumerate(step.frames):
    vp.setValues(displayedObject=step.frames[i])
    session.printToFile(
        fileName='frame_%04d' % i,
        format=PNG,
        canvasObjects=(vp,),
        dpi=600
    )

请注意几个细节：

• dpi=600 是印刷级标准，别低于300；
• reduceColors=OFF 就是前面说的关掉256色限制，脚本里也得关；
• 文件命名用 %04d 格式化，生成 frame_0001、frame_0002 这样的序列，后期做动画排序不会乱。

预防机制：以后怎么避免再踩这个坑

1. 建一个"导出检查清单"贴在工位旁边。 白背景？标注清理了？256色关了？分辨率够了？格式选对了？五个问题过一遍再点OK。
2. 在模型文件旁边建一个专门的"output_images"文件夹。 每次导出前 File > Set Work Directory 指过去，不然图片散落在各种临时目录里，找起来要命。
3. 论文写作阶段优先用EPS矢量图。 位图只用于快速预览和组内汇报。这样后期改排版、调尺寸都不用重新跑Abaqus。

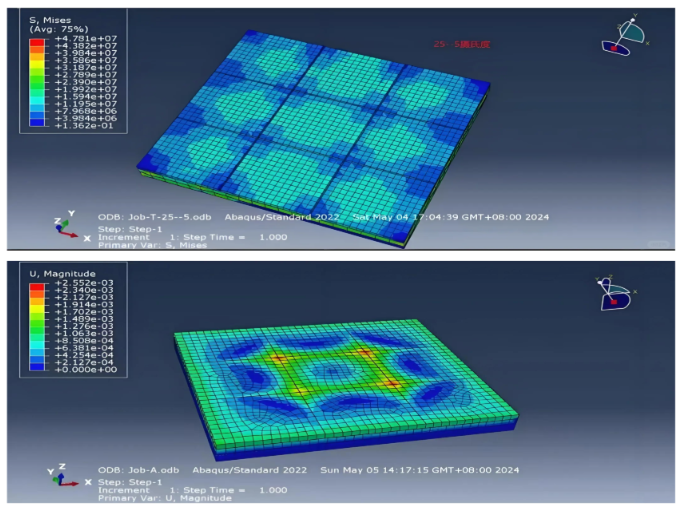

二、Abaqus模态结果输出——频率和振型数据到底怎么拿

踩坑现场还原

模态分析跑完了，同学打开odb一看，哦，有云图，有动画，挺好。然后导师问："把前六阶固有频率列个表给我，再把第三阶特定节点的位移数据导出来。"

这时候才发现：频率数值在界面上能看到，但怎么批量导出？节点位移怎么精确提取？.odb文件是二进制的，用记事本打开全是乱码。

别担心，模态数据提取其实逻辑很清晰，关键是你要在计算之前就把输出请求配对，计算之后选对提取方式。

计算前：场输出和历程输出请求怎么设

模态分析能输出什么、输出多少，是在 Step模块 里决定的，不是后处理阶段才想的。

场输出（Field Output）： 编辑你的模态分析步（Frequency Step），点 Field Output Request，确认 U（位移） 是勾选状态。默认情况下Abaqus会包含U，但如果你手贱改过或者复制了别的分析步的设置，可能不小心去掉了。没有U，后面振型云图都看不了。

历程输出（History Output）： 如果你需要追踪某个特定节点在不同模态阶数下的位移响应，提前建好 Node Set，然后在历程输出请求里指定这个节点集，输出变量选U。模态分析里没有时间增量的概念，每一帧（Frame）对应一阶模态，这个跟静力分析不一样，请注意区分。

文本输出（高级用法）： .odb是二进制格式，没法直接用文本编辑器看。如果你确实需要生成可读的.dat或.fil文件，得在INP文件里手动加关键字：

*FILE FORMAT, ASCII
*NODE FILE
U

这样求解器会额外生成一个ASCII格式的.fil文件。但说实话，日常使用我不推荐这个方式，后处理提取更灵活、更可控。

计算后：三种数据提取方式对比

方式一：CAE界面手动导出（适合少量数据）

进入 Visualization 模块，打开.odb文件。

• 查频率： 左侧模型树展开 Steps，每一帧的名字里就带着频率值。或者菜单 Result > Step/Frame，对话框里列出了所有阶次的频率。
• 导出节点数据： 菜单 Report > Field Output，选好 Step/Frame（对应第几阶模态）、变量选U、指定节点集，输出格式选 .csv 或 .txt。点Apply，文件就写出来了。
• 查单点数值： 工具栏那个小探针图标 Probe Values，点一下模型上某个位置，数值就弹出来了。快速验证用这个最方便。

方式二：Python脚本批量提取（强烈推荐）

当你需要前20阶频率、每阶特定节点的位移、还要自动写入Excel的时候，手动操作就不现实了。用 odbAccess 接口写几行脚本，几秒钟全部搞定：

from odbAccess import openOdb
import csv

odb = openOdb('your_job.odb')

# 取最后一个分析步（通常就是模态步）
step_name = odb.steps.keys()[-1]
step = odb.steps[step_name]

results = []
for i, frame in enumerate(step.frames):
    freq = frame.frequency  # 该阶固有频率，单位Hz
    disp_field = frame.fieldOutputs['U']

    # 遍历所有节点位移（数据量大时建议只取目标节点集）
    for value in disp_field.values:
        node_label = value.nodeLabel
        u_mag = value.magnitude
        results.append([i+1, freq, node_label, u_mag])

# 写入CSV
with open('modal_results.csv', 'w', newline='') as f:
    writer = csv.writer(f)
    writer.writerow(['Mode', 'Frequency_Hz', 'Node', 'U_magnitude'])
    writer.writerows(results)

odb.close()

运行方式：Abaqus命令行里输入 abaqus cae noGUI=your_script.py，或者在CAE里 File > Run Script。

专家提醒： 如果模型节点数上百万，disp_field.values 全部遍历会非常慢。正确做法是先用 disp_field.getSubset(region=node_set) 过滤出你关心的节点集，再遍历，速度能快几十倍。

方式三：动画与图像输出

模态振型光看静态云图其实不太直观，做成动画才能看出"哪里在抖、怎么抖"。

• 播放动画：Animate > Time History，它会自动循环播放各帧。
• 导出视频：Animate > Save As，格式选AVI。
• 关键设置——变形缩放系数： 模态振型是归一化的，数值极小，默认显示下变形几乎看不出来。你得在 Common Plot Options 里把 Deformation Scale Factor 手动调大，比如设成Auto Compute或者手动给个50、100，让变形肉眼可见。这个坑我见太多人踩了，以为模态分析没算出来，其实是缩放没调。

模态结果的两个核心认知（不搞清楚后面全乱）

第一，振型位移是归一化的相对值，没有物理量纲。 你看到U3=0.0037，不代表那个点真的位移了0.0037毫米。它只是描述"这个点相对于最大位移点的比例关系"。所以模态结果里不要讨论"应力多大"、"变形多少毫米"，没有意义。

第二，频率单位取决于你的模型单位制。 Abaqus不管单位，你自己统一。如果长度用mm、质量用tonne、力用N，那频率出来就是Hz。如果长度用m、质量用kg，频率也是Hz。但如果你单位制混乱，出来的频率可能是rad/s或者完全是错的数字。提交计算之前，花十秒钟检查一下单位制是否自洽。

预防机制

1. 模态分析的Step建好之后，立刻检查Field Output Request里U有没有勾上。 别等跑完了发现没位移输出，又得重新提交。
2. 提前规划好你要哪些数据。 是只要频率表？还是要特定节点的振型位移？还是要全部节点数据做后处理？需求不同，提取方式完全不同。
3. 脚本文件做好注释和版本管理。 今天调好的提取脚本，三个月后你肯定忘。文件名里带上日期和用途，比如 extract_modal_freq_20260812.py。

三、Abaqus结果变量代码速查——S、E、U、PE、PEEQ到底啥意思

踩坑现场还原

后处理打开Field Output列表，密密麻麻几十个变量：S11、S22、S Mises、EE、LE、NE、PE、PEEQ、PEMAG、U1、RF2、CF3……完全不知道选哪个。选错了出图给导师看，导师一句"这是弹性应变还是塑性应变？"直接问懵。

这部分我帮你把核心变量全部拆解一遍，搞懂命名规则之后你看到任何新变量都能自己推断含义。

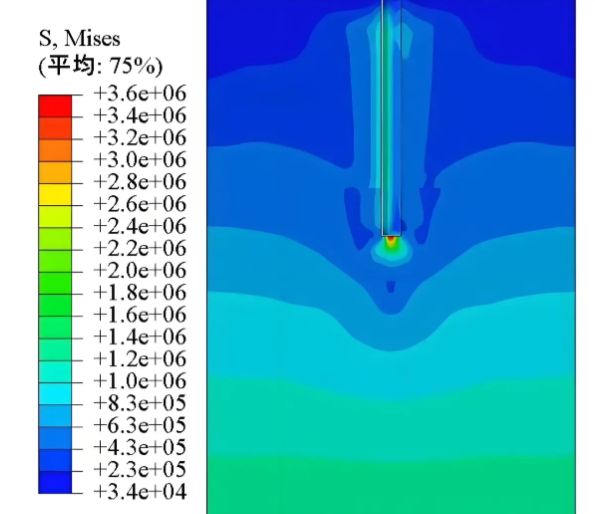

核心物理量前缀对照表

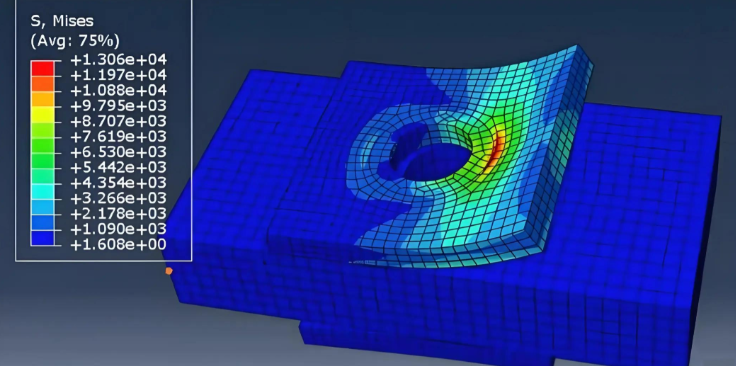

后缀和分量规则——看懂数字就不用死记

数字后缀1~6： 这是张量分量的编号规则。

• 1 = x方向，2 = y方向，3 = z方向
• 4 = xy平面，5 = yz平面，6 = xz平面

所以 S11 就是x方向正应力，S12 就是xy平面内的剪应力，S Mises 就是所有分量综合之后的等效应力。

常见修饰后缀：

• MAG（Magnitude）：矢量的模。比如UMAG就是合位移大小，PEMAG就是塑性应变张量的模。
• EQ（Equivalent）：等效值，通常按Von Mises公式算出来的标量。PEEQ就是等效塑性应变。
• T / C（Tensile / Compressive）：区分拉伸和压缩模式。DAMAGET是拉伸损伤，DAMAGEC是压缩损伤。

最容易搞混的两组变量（重点看这里）

EE 和 E 不是一回事。 Abaqus场输出列表里，标准弹性应变的标签是 EE，不是单字母E。单字母E在某些老版本或者特殊输出里可能指名义应变，但你在Field Output列表里基本不会直接看到"E"这个选项。看到EE就对了，那就是弹性应变。

PEEQ 和 PEMAG 的区别。 这个真的太多人搞混了：

• PEEQ 是随加载历史一路累积的，只增不减（卸载不回去），是个非负标量。它回答的问题是"这个点从开始加载到现在，总共积累了多少塑性变形"。
• PEMAG 是当前时刻塑性应变张量的模，它不包含历史累积的概念。如果你做循环加载，PEMAG可能在一个范围内波动，但PEEQ会一直涨。

判断材料是否屈服、是否进入塑性破坏，看 PEEQ；看某一时刻的应力应变状态，看 PEMAG。

在哪里查完整变量列表

如果你遇到了上面没列出的变量，两个途径：

1. Abaqus/CAE后处理模块，菜单 Result > Field Output，下拉列表里每个变量后面都有英文描述。
2. 官方文档 《Abaqus Analysis User's Guide》，搜索"Output Variable Identifiers"那一章，所有变量代码、适用单元类型、输出条件写得清清楚楚。

预防机制

1. 做分析之前想清楚你要看什么结果，再去Field Output Request里勾选对应变量。 默认输出并不包含所有变量，比如PEEQ在没定义塑性的模型里根本不会输出。
2. 养成记录变量含义的习惯。 把上面那张对照表截图存在手机里，或者打印出来夹在工位隔板上。用多了自然就记住了，但前几次真的需要对照。
3. 出图之前确认你选的变量是不是你想要的那个。 特别是应力分析，S Mises和S11的物理意义完全不同，别选错了自己还不知道。

四、老手才知道的几个细节补充

关于 odb 文件体积： 如果你场输出请求里勾了太多变量、又设了很密的输出频率，.odb文件会大到离谱，几十上百GB都有。模态分析还好，帧数少；瞬态动力学分析请务必控制输出间隔，别每0.001秒就存一帧全场数据，硬盘扛不住，后处理打开也卡。

关于Print对话框里的"Mirror"选项： 有些对称模型你只显示了四分之一，导出图片时如果勾了Mirror，它会自动帮你镜像补全成完整模型。做对称结构展示的时候很好用，但注意别在不需要的时候误勾了，图片内容会跟你预览不一致。

关于Python脚本的编码问题： 如果你的脚本里有中文路径或者中文文件名，在Windows上偶尔会遇到编码报错。最稳妥的做法是脚本里全用英文路径，或者在脚本开头加 # -*- coding: utf-8 -*-。

关于EPS图片在PowerPoint里的兼容性： 老版本Office（2016及以前）对EPS支持不太好，可能显示模糊或者干脆不渲染。如果你的汇报对象用老版本Office，建议同时备一份高分辨率PNG作为替补。

五、最后说几句掏心窝的话

Abaqus的后处理功能其实非常强大，但它的菜单逻辑确实不太符合直觉——导出图片藏在Print里、变量命名用缩写代码、很多关键设置散落在不同对话框的角落里。第一次用觉得反人类太正常了。

但只要你把今天这几个核心操作走通两遍——导出高清图片走一遍、模态数据提取走一遍、变量对照表过一遍——后面就是肌肉记忆的事了。

遇到报错或者输出结果不对，先别急着怀疑软件有bug。百分之九十的情况是：输出请求没配对、256色没关、变形缩放没调、单位制没统一。按这个顺序排查，基本都能解决。

真的搞不定了，把报错信息完整复制下来去Abaqus论坛或者Simwe搜一下，大概率有人踩过一模一样的坑。别一个人闷着耗一下午，没必要。
