一、概述
在写论文的过程中，我们经常需要将protel DXP上的原理图贴入到WORD中。我们可以选择使用截图工具，然后再导入到WORD中。但是由于普通截图图形文件都是位图文件，当我们将图形文件导入WORD后，通常需要调整大小，结果就使得文件中的图形变得模糊。当把论文打印出来，效果也非常差。
其实Proteus是具有将原理图转换为“矢量图EMF文件”的功能，但是protel DXP却没有这个功能，有没有好的办法使得protel DXP也具有生成矢量图的功能呢？这就是本文要解决的问题。
二、操作步骤
1、在protel DXP中选中要贴入WORD的模块电路图并复制

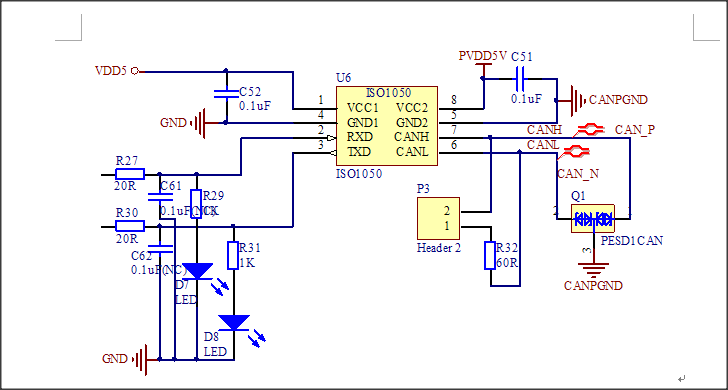

2、打开WORD，直接将图形粘贴到需要的地方

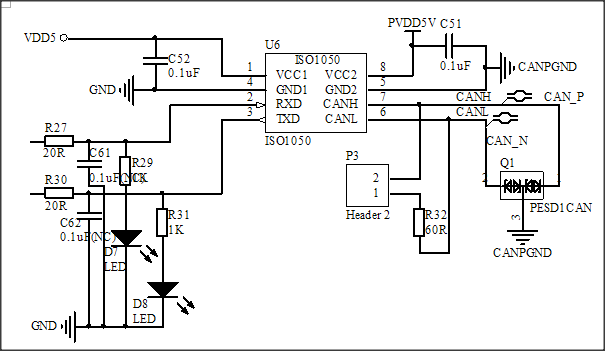

3、调整大小以适应文档的美观要求
不用担心图形会变模糊，放大缩小都不会改变图形的清晰度，这就是“protel DXP的类矢量图功能”。

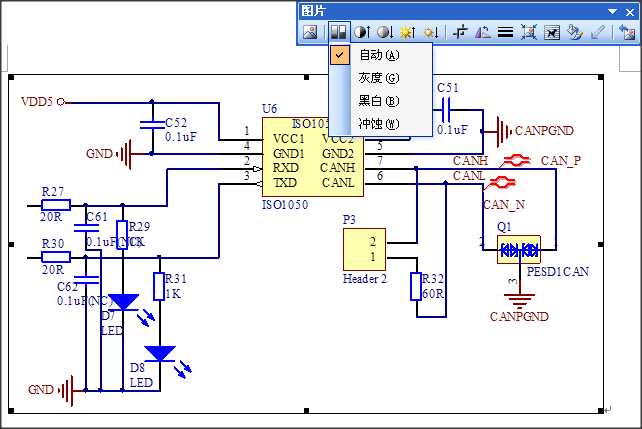

4、转换成黑白色
因为在WORD中写论文，常见的电路图都是黑白色，所以我们进行黑白色处理。

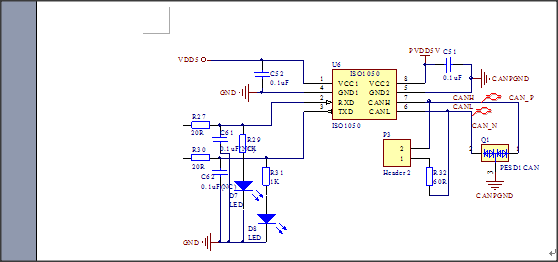

5、最终效果图
