UML画图工具对比：PlantUML与Visual Paradigm详解

UML画图工具PlantUML与Visual Paradigm详解

• 1. 业务概述
• 2. Visual Paradigm
• 2.1 VP简介 2.2 VP功能介绍 2.2.1 可视化建模工具 2.2.2 企业架构 2.2.3 商业分析和设计 2.2.4 项目管理 2.2.5 敏捷 & Scrum 开发 2.2.6 在线图表 2.2.7 用户体验设计 2.2.8 客户体验设计 2.2.9 代码和数据库工程 2.2.10 流程图设计工具 2.2.11 团队协作 2.2.12 强大的文档生成器 2.3 VP分类 2.4 VP使用
• 3. PlantUML
• 3.1 PlantUML简介 3.2 PlantUML安装 3.3 PlantUML使用 1.idea创建UML图 2.编写用例图 3. 活动图 4. 用例图.puml 5. 序列图

1. 业务概述

业务开发过程中经常需要通过专业的图形来准确的表达想法思路，之前我一直认为画图是为了表达思想的，只要能把想法表达清除，什么图形不重要，其实不然，专业化图形才具有通用性，才能更好的传达你所要表达的思想，才具有更好的通用性。所以再次记录一下两个妆业的画图工具PlantUML与Visual Paradigm，进行软件开发前期领域建模，数据建模， 业务建模 ，可以很好的支持各种UML图，比如用例图，时序图，类图，对象图，状态图，活动图等。

2. Visual Paradigm

2.1 VP简介

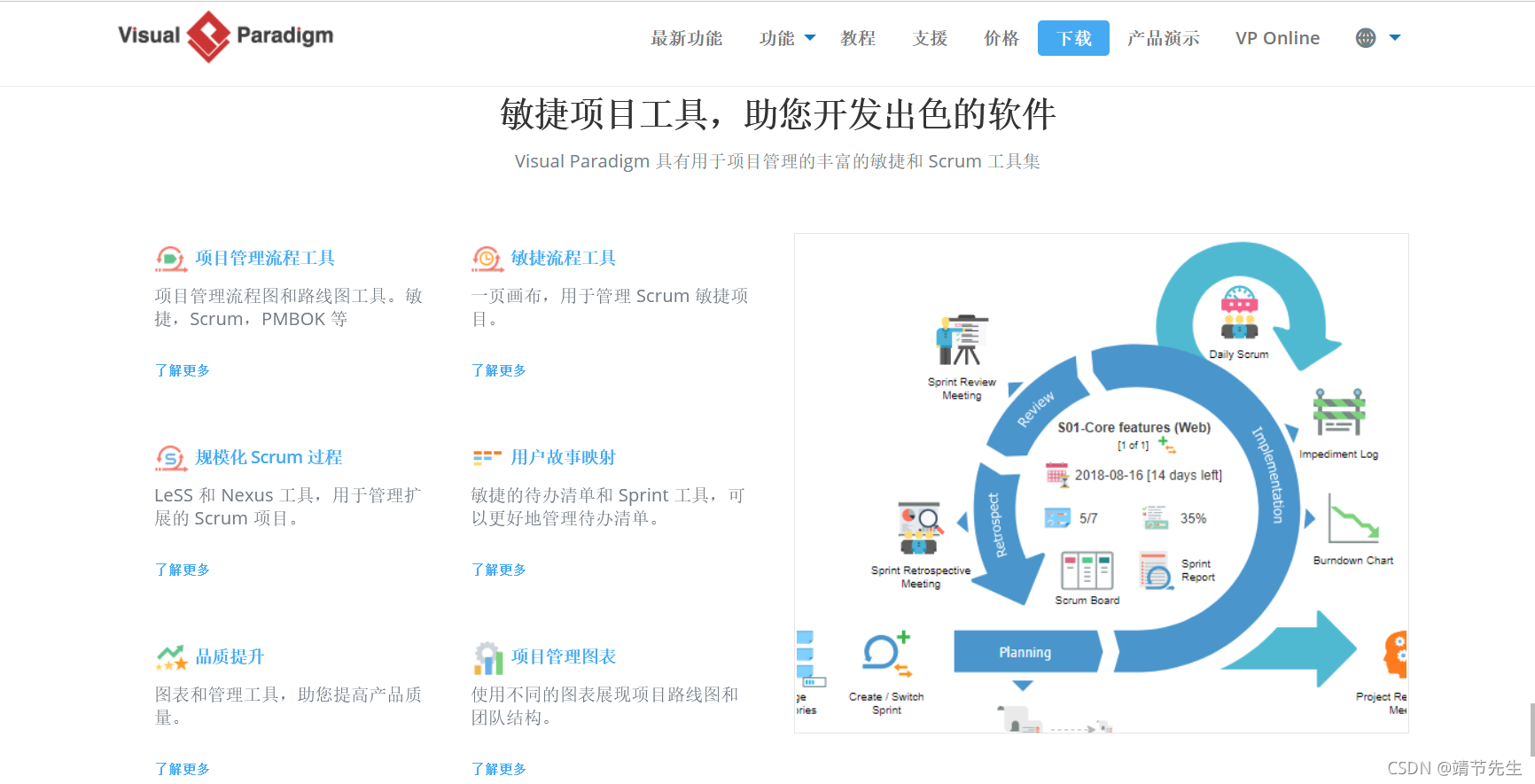

Visual Paradigm 敏捷项目工具，助您开发出色的软件。

   Visual Paradigm 具有用于项目管理的丰富的敏捷和 Scrum 工具集。

官网地址：https://www.visual-paradigm.com/cn/

2.2 VP功能介绍

VisualParadigm功能介绍：https://www.visual-paradigm.com/cn/features/

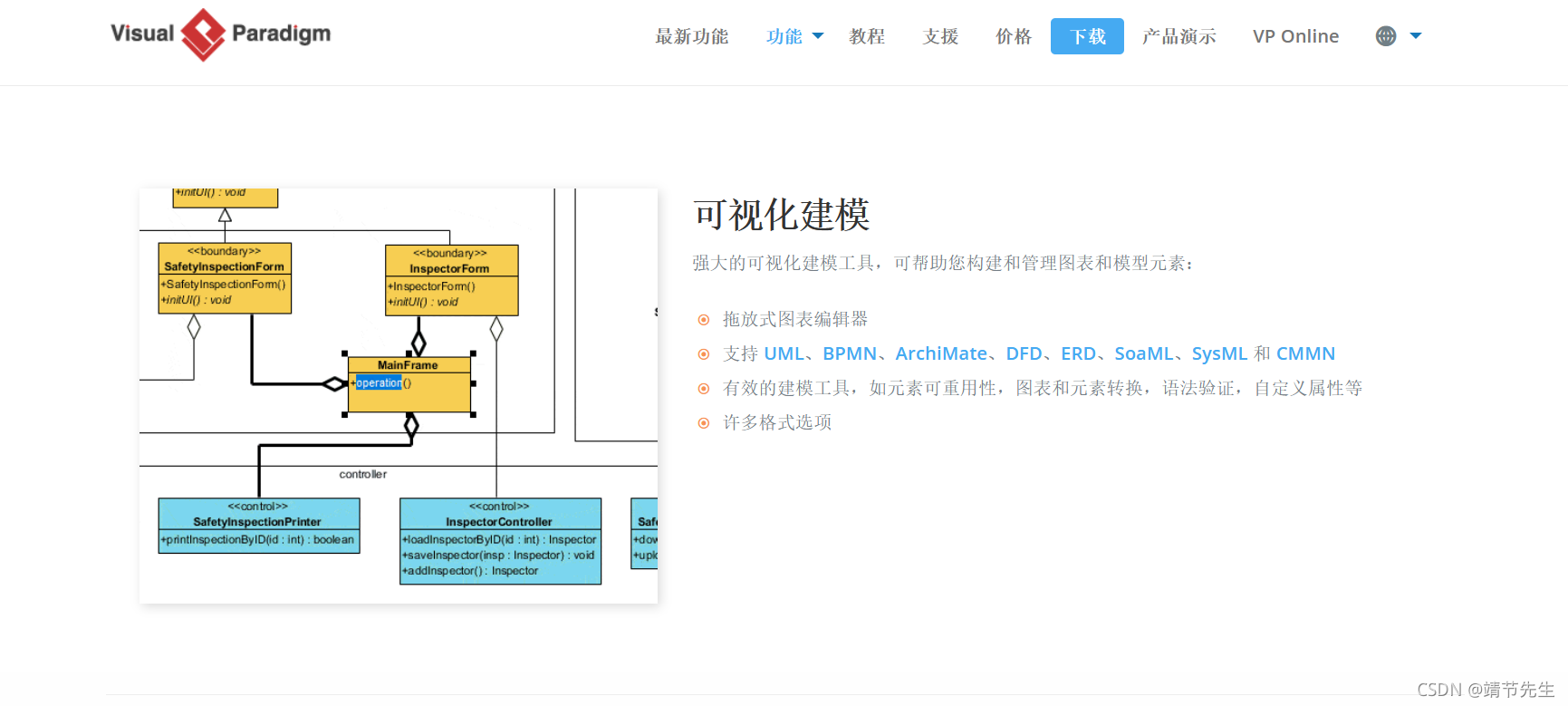

2.2.1 可视化建模工具

强大的可视化建模工具，可帮助您构建和管理图表和 模型  元素：

   1.拖放式图表编辑器

   2.支持 UML、BPMN、ArchiMate、DFD、ERD、SoaML、SysML 和 CMMN

   3. 有效的  建模工具，如元素可重用性，图表和元素转换，语法验证，自定义属性等

   4.许多格式选项。

2.2.2 企业 架构

2.2.3 商业分析和设计

2.2.4 项目管理

2.2.5 敏捷 & Scrum 开发

2.2.6 在线图表

2.2.7 用户体验设计

2.2.8 客户体验设计

2.2.9 代码和数据库工程

通过我们的代码和数据库工程工具，缩小系统设计和实现之间的差距。<
