UG NX二次开发：菜单工具条的制作方法

阅读数 2

1. 基础知识

菜单利用MenuScript脚本语言进行编辑
菜单脚本文件的扩展名为：*.men(文本文件)
MenuScript还可以定制工具条，其脚本文件扩展名为：*.tbr(文本文件)
还有另外一种是Ribbonbar
自定义UG菜单的两种方法

Add-on菜单文件对于与具体应用模式无关的菜单文件只需将其放置在startup 文件夹下; 与具体应用模式（如装配应用模式）相关的菜单文件放置在相应的application 文件夹下; 通过使用MENU_FILES 声明，即可将菜单名与应用模式按钮相关联; 在点击该应用模式按钮后即可自动加载与其关联的菜单文件。复制和编辑系统菜单文件，放在某特定文件加下，覆盖原来的。复制和编辑系统菜单文件方法不推荐使用，这主要是由于其编辑起来相当复杂，特别是对于像ug_main.men 这样的大型菜单文件。

将startup和application所在文件夹的路径注册到custom_dirs.dat 文件中，启动UG 可以看到定制的下拉菜单

Example: https://www.gofarlic.com\Workspace\NX_SD\OPEN 该文件一般路径为：https://www.gofarlic.com\Program Files\Siemens\NX 11.0\UGII\menus\custom_dirs.dat

#####2. 定制菜单栏和工具栏一般步骤 ²

新建一个文件夹，在里面新建startup文件夹和application文件夹
找到custom_dirs.dat文件，填入存放
在startup下，新建一个文本文件，重命名，扩展名.men。在application下，放入二次开发生成的.dll文件。
UG NX起动时将搜索.men文件，并根据它来添加菜单；
其中VERSION是版本，BEFORE UG_HELP是指菜单在HELP之前，CASCADE_BUTTON是给主菜单起的一个名字，LABEL是菜单的显示名称，MENU与CASCADE_BUTTON相呼应，BUTTON是给子菜单起的一个名字，ACTIONS指定了这个菜单将执行application文件夹下的哪个程序！

VERSION 10
EDIT UG_GATEWAY_MAIN_MENUBAR
BEFORE UG_HELP
    CASCADE_BUTTON MY_MENU
    LABEL 我的菜单 END_OF_BEFORE
MENU MY_MENU
    ! 子菜单1
    BUTTON MENU_HELLO_WORLD
    LABEL HELLO WORLD!
    ACTIONS helloworld.dll
END_OF_MENU

起动UG NX，可以看到菜单栏中出现了自定义菜单，单击菜单，指定的程序将被执行。
自定义工具栏的制作与此类似，只不过是在startup文件夹下建立文件的扩展名是.tbr，文件内容也不同。（BUTTON是给按钮起一个名字，LABEL是鼠标放上去的显示名称，BITMAP是按钮的图案，ACTION指定了这个菜单将执行哪个程序，注意必须是绝对路径！）

TITLE MY_TOOLBAR
VERSION 160
DOCK TOP
BUTTON MY_BUTTON
LABEL HelloWorld
BITMAP mybitmap.bmp
ACTION https://www.gofarlic.com\TEST\startup\helloworld.dll

#####3. Ribbon菜单的定制³ ⁴

从NX9开始NX的界面使用了微软目前最新的对话框布局格式，Ribbon界面，除了本身的Ribbon的功能外，NX也额外的增强了Ribbon界面的功能。目前可以进行定义的菜单种类包括groups, galleries, drop-down ，对应的文件后缀如下：

|Extension|UI object|

|—|---|

|.tbr|Toolbar|

|.grb|Group|

|.gly|Gallery|

|.ddb|Drop-down|

|.rtb|Ribbon tab|

|.csb|Cascade|

|.abr|Attachment|
RIBBON菜单的加载Ribbon界面的客户化文件和我们的菜单或者工具条.men,.trb文件一样，你可以放置在application目录，startup目录或者application\profiles目录下。具体的区别如下：

Startup目录：这个文件夹下面的内容，是NX启动后，立即显示的类型，也就是说你的菜单会在NX启动后，立即全部展现出来。 Application目录：和startup区别在于，只有在特定的模块下，才会显示，通常可以通过定义men文件或者通过API函数UF_UI_create_toolbar, UF_UI_create_ribbon进行定义。 application\profiles目录：可以参考NX目录下UGII\menus\profiles目录下的定义对应的模块目录文件夹下：这种情况，根据你当前的模块去自动加载和卸载 ALL:和startup类似，全部加载 reference:在模块下的特殊子模块下加载，需要在.dtx文件里面定义另外，还有更简单的方法来控制RIBBON界面在不同的模块显示情况，那就是角色文件mtx，大家可以参考PLM之家NX工具包的V1.1.0版本，在这里startup目录下面有mtx格式的文件，这种文件就是，大家可以把所有的ribbon文件全部放置在startup目录下，启动nx后，在ctrl+1编辑菜单的模式下，在不同的模块下自己去取消掉不需要的菜单，比如PLM之家NX插件下面的创建程序组功能，这个功能只能在加工环境下使用，因此，我们可以把这个工具条在制图，建模下面移除掉，更改完成后，将mtx文件保存下来，放在startup目录下，这样NX加载的时候会自动的去根据mtx来加载菜单！

关于Ribbon界面上关键字的定义

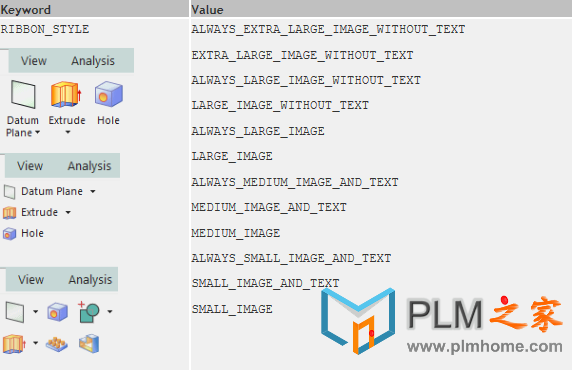

a. RIBBON_STYLE关键字：默认情况下是大图标LARGE_IMAGE

ALWAYS_EXTRA_LARGE_IMAGE_WITHOUT_TEXT
EXTRA_LARGE_IMAGE_WITHOUT_TEXT
ALWAYS_LARGE_IMAGE_WITHOUT_TEXT
LARGE_IMAGE_WITHOUT_TEXT
ALWAYS_LARGE_IMAGE
LARGE_IMAGE
ALWAYS_MEDIUM_IMAGE_AND_TEXT
MEDIUM_IMAGE_AND_TEXT
MEDIUM_IMAGE
ALWAYS_SMALL_IMAGE_AND_TEXT
SMALL_IMAGE_AND_TEXT
SMALL_IMAGE

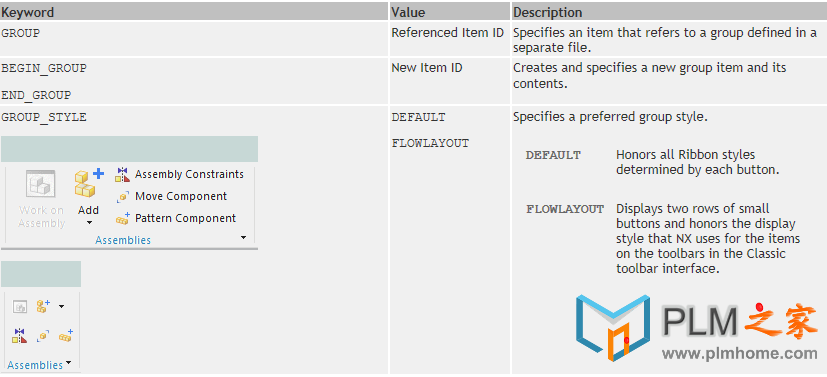

b. Group关键字的定义：

关键字是Group。
创建新的Group，使用BEGIN_GROUP,END_GROUP.
GROUP_STYLE 可以用DEFAULT和FLOWLAYOUT。

4. Create a customized toolbar with a TBR file⁵

Create a .tbr file for the new toolbar.
You can copy an existing .tbr file, such as the ug_standard.tbr file (in the UGII_BASE_DIR/UGII/menus directory), and modify the copied file to suit your needs.
Complete the header definition section.
Complete the contents of toolbar section.
(Optional) Specify bitmaps for one or more toolbar buttons.
(Optional) Add menus to the toolbar.
(Optional) Create custom buttons to show and hide toolbar sets.
Load the toolbar at startup or during an NX session.

#####5. Tips
可以现在.men文件中定义BUTTON的相关属性，然后再在.tbr、.rtb等文件里面指定预定义过的BUTTON按钮，然后自动加载；
The platform must be in all upper case letters as shown;
可以在官方帮助文档找到很详细的菜单定制文档;
