Teamcenter与NX集成开发：UF_UGMGR函数的使用

阅读数 2

最近工作中经常使用Teamcenter、NX集成开发的情况，因此在这里记录UF_UGMGR函数的使用。使用UF_UGMGR相关函数需要有Teamcenter使用经验，理解Teamcenter中文件夹、伪文件夹、零组件、零组件版本、数据集、关系、表单、命名引用等对象。

相关的可以看帮助中 Teamcenter Integration for NX的内容及 UF_UGMGR Overview 介绍的数据模型及使用方法、注意事项。

主要操作：

1-初始化UGMGR环境成功后就可以连接到Teamcenter。

2-获取指定ID编码零组件标识和Latest Working（没记错的话应该是最新版本）版本ID。

3-UF_UGMGR相关函数使用

// Mandatory UF Includes#include <uf.h>#include <uf_object_types.h>#include <uf_ugmgr.h>#include <uf_part.h>#include <uf_disp.h>#include <uf_modl.h>#include <uf_obj.h>#include <uf_assem.h> // Internal+External Includes#include <NXOpen/Annotations.hxx>#include <NXOpen/Assemblies_Component.hxx>#include <NXOpen/Assemblies_ComponentAssembly.hxx>#include <NXOpen/Body.hxx>#include <NXOpen/BodyCollection.hxx>#include <NXOpen/Face.hxx>#include <NXOpen/Line.hxx>#include <NXOpen/NXException.hxx>#include <NXOpen/NXObject.hxx>#include <NXOpen/Part.hxx>#include <NXOpen/PartCollection.hxx>#include <NXOpen/Session.hxx> #include <NXOpen/PDM_PdmSession.hxx>#include <NXOpen/PDM_SoaConnectionHandle.hxx>#include <teamcenter/soa/client/Connection.hxx>#include <teamcenter/services/core/DatamanagementService.hxx>#include <teamcenter/soa/common/Version.hxx> // Std C++ Includes#include <iostream>#include <sstream>#include <stdio.h>#include <stdlib.h> using namespace NXOpen;using namespace Teamcenter::Soa::Client;using namespace Teamcenter::Services::Core;using std::string;using std::exception;using std::stringstream;using std::endl;using std::cout;using std::cerr; static int indent_level = 0; #define CHECK( func_ ) \ ifail = (func_); \if (ifail != 0) {\printf("ERROR: %s returned %d", # func_, ifail); \return ifail;} #define PRINT( content_ ) \{ int ii; \for (ii = 0; ii < indent_level; ii++) \{ printf(" "); } \ printf content_; \ printf("\n"); } static int list_in_part(UF_UGMGR_tag_t part){    int _errCode = 0;    UF_UGMGR_tag_t*  revisions;    int              i, j, k;    int              count;    int              dep_count;    int              rev_count;    char**           names;    char**           file_types;    char**           file_names;    char             part_name[MAX_FSPEC_SIZE + 1];    char             revision_id[UF_UGMGR_NAME_SIZE + 1];    char             part_number[UF_UGMGR_NAME_SIZE + 1];    if (part == UF_UGMGR_null_tag)        return -1;     _errCode = UF_UGMGR_ask_part_number(part, part_number);// 获取零组件ItemID    PRINT(("Part: %s", part_number));    indent_level++;    _errCode = UF_UGMGR_list_part_revisions(part, &rev_count, &revisions);// 获取零组件所有版本    for (j = 0; j < rev_count; j++)    {        _errCode = UF_UGMGR_ask_part_revision_id(revisions[j], revision_id);// 获取版本ID        _errCode = UF_UGMGR_encode_part_filename(part_number, revision_id, "", "", part_name);// encode文件名        PRINT(("Rev.: %s - Type: %s", revision_id, "master"));        indent_level++;         _errCode = UF_UGMGR_ask_dependent_files(part_name, &dep_count, &names);// 获取关联文件        for (k = 0; k < dep_count; k++)            PRINT(("Dependent files: %s", names[k]));         indent_level--;        if (dep_count > 0)            UF_free_string_array(dep_count, names);         _errCode = UF_UGMGR_list_part_rev_files(revisions[j], &count, &file_types, &file_names);// 列出版本下数据集        for (i = 0; i < count; i++)        {            _errCode = UF_UGMGR_encode_part_filename(part_number, revision_id, file_types[i], file_names[i], part_name);// 根据ItemID、版本、文件类型、文件名encode成新的文件名            PRINT(("Rev.: %s - Type: %s, Name: %s", revision_id, file_types[i], file_names[i]));            indent_level++;            _errCode = UF_UGMGR_ask_dependent_files(part_name, &dep_count, &names);// 获取关联文件            for (k = 0; k < dep_count; k++)                PRINT(("Dependent files: %s", names[k]));             indent_level--;            if (dep_count > 0)                UF_free_string_array(dep_count, names);        }        if (count > 0){            UF_free_string_array(count, file_types);            UF_free_string_array(count, file_names);        }    }    indent_level--;    UF_free(revisions);    revisions = NULL;    return _errCode;} static int list_in_folder(UF_UGMGR_tag_t folder){    int _errCode = 0;    char folder_name[UF_UGMGR_NAME_SIZE + 1];    if (folder == UF_UGMGR_null_tag) return -1;     _errCode = UF_UGMGR_ask_folder_name(folder, folder_name);// 获取文件夹名称    PRINT(("Folder: %s", folder_name));    indent_level++;     UF_UGMGR_object_type_t object_type;    int root_folder_contents_count = 0;    UF_UGMGR_tag_t * folder_contents = NULL;    _errCode = UF_UGMGR_list_folder_contents(folder, &root_folder_contents_count, &folder_contents);// 列出文件夹下的所有文件    for (int idx = 0; idx < root_folder_contents_count; idx++)    {        _errCode = UF_UGMGR_ask_object_type(folder_contents[idx], &object_type);// 获取文件类型        switch (object_type)        {        case UF_UGMGR_type_folder:            list_in_folder(folder_contents[idx]);// 是文件夹            break;        case UF_UGMGR_type_part:            list_in_part(folder_contents[idx]);// 是零组件            break;        default:            printf("Invalid object type found");            break;        }    }    UF_free(folder_contents);    folder_contents = NULL;    indent_level--;    return _errCode;} void do_it(){    int _errCode = 0;     tag_t partTag = NULL_TAG;    UF_PART_load_status_t error_status;    UF_UGMGR_tag_t database_part_tag = NULL_TAG;    UF_UGMGR_tag_t part_revision = NULL_TAG;    UF_UGMGR_tag_t root_folder_tag = NULL_TAG;    UF_UGMGR_tag_t user_folder_tag = NULL_TAG;     char current_rule[UF_UGMGR_NAME_BUFSIZE] = { 0 };    char revision_id[UF_UGMGR_NAME_BUFSIZE] = { 0 };    char export_dir_name[MAX_FSPEC_BUFSIZE] = { 0 };    char encoded_name[MAX_FSPEC_BUFSIZE] = { 0 };    char user_role[UF_UGMGR_ROLE_BUFSIZE] = { 0 };     _errCode = UF_UGMGR_ask_part_tag("000000000AA000082", &database_part_tag);// 获取编码为000000000AA000082的部件标识    _errCode = UF_UGMGR_ask_config_rule(current_rule);// 获取默认配置规则    std::cout << "默认配置规则：" << current_rule << std::endl;    _errCode = UF_UGMGR_set_config_rule("Latest Working");// 设置配置规则    _errCode = UF_UGMGR_ask_configured_rev(database_part_tag, &part_revision);// 获取配置版本    _errCode = UF_UGMGR_ask_part_revision_id(part_revision, revision_id);// 获取版本ID     _errCode = UF_UGMGR_ask_root_folder(&root_folder_tag);// 获取用户根文件夹，即HOME文件夹标识    _errCode = UF_UGMGR_ask_user_folder("infodba", &user_folder_tag);// 获取用户文件夹    _errCode = UF_UGMGR_ask_user_role(user_role);// 获取用户角色     std::cout << "\n=================用户文件夹下文件=================" << std::endl;    _errCode = list_in_folder(root_folder_tag);// 列出该文件夹下地下所有文件夹和零组件    std::cout << "=================用户文件夹下文件=================\n" << std::endl;     int config_rules_count = 0;    char ** config_rules = NULL;    _errCode = UF_UGMGR_list_config_rules(&config_rules_count, &config_rules);// 列出所有配置规则，并打印到控制台    std::cout << "\n=================所有配置规则=================" << std::endl;    for (int idx = 0; idx < config_rules_count; idx++)        std::cout << config_rules[idx] << std::endl;    UF_free(config_rules);    config_rules = NULL;    std::cout << "=================所有配置规则=================\n" << std::endl;     int file_count = 0;    char** file_types = NULL;    char** file_names = NULL;    _errCode = UF_UGMGR_list_part_rev_files(part_revision, &file_count, &file_types, &file_names);// 列出版本下所有数据集文件    if (file_count <= 0) return;     for (int idx = 0; idx < file_count; idx++){        if (file_names[idx] == NULL) continue;         _errCode = UF_UGMGR_encode_part_filename("000000000AA000082", revision_id, file_types[idx], file_names[idx], encoded_name);// encode组成文件名        _errCode = UF_PART_open(encoded_name, &partTag, &error_status);// NX后台打开        _errCode = UF_UGMGR_ask_export_directory(partTag, export_dir_name);// 获取export文件夹目录        std::cout << "临时export文件夹目录：" << export_dir_name << std::endl;        _errCode = UF_PART_free_load_status(&error_status);        _errCode = UF_PART_close(partTag, 1, 1);    }    if (file_count > 0){        UF_free_string_array(file_count, file_names);        UF_free_string_array(file_count, file_types);    }    file_types = NULL;    file_names = NULL;} //===================// Entry Point//===================int main(int argc, char* argv[]){    try{        int _errCode = 0;        const char** consolePara = (const char**)(argv);        logical is_active;        _errCode = UF_is_ugmanager_active(&is_active);// 判断ugmanager环境是否已经初始化        if (!is_active)            _errCode = UF_UGMGR_initialize(argc, consolePara);// 初始化ugmanager环境        do_it();        _errCode = UF_UGMGR_terminate();        return _errCode;    }    catch (const NXException& e1){        cerr << "NXException: " << e1.ErrorCode() << endl;        cerr << e1.Message() << endl;    }    catch (const exception& e2){        cerr << "Exception: " << e2.what() << endl;    }    catch (...){        cerr << "Unknown Exception: " << endl;    }}

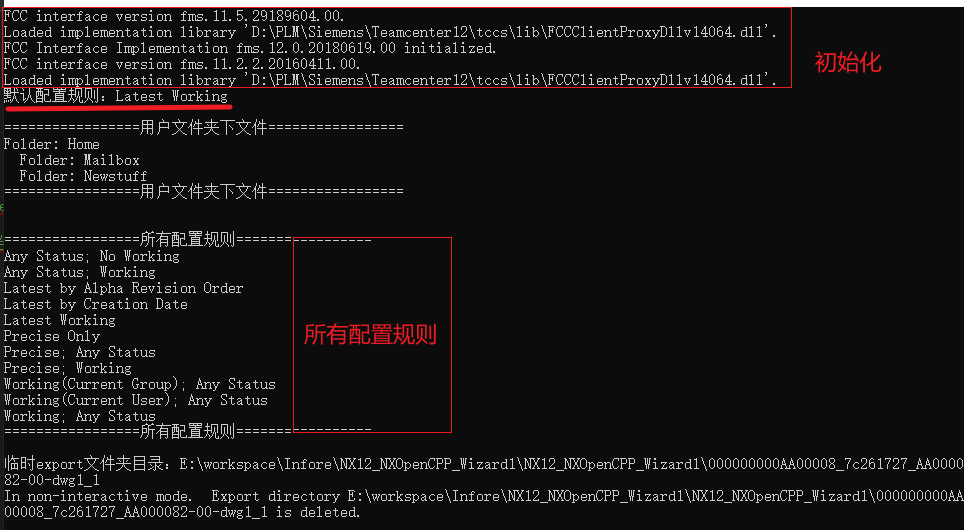

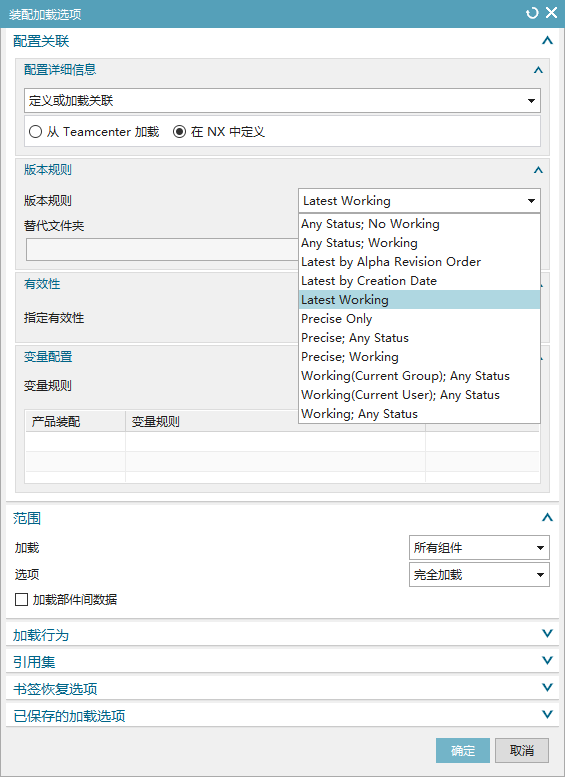

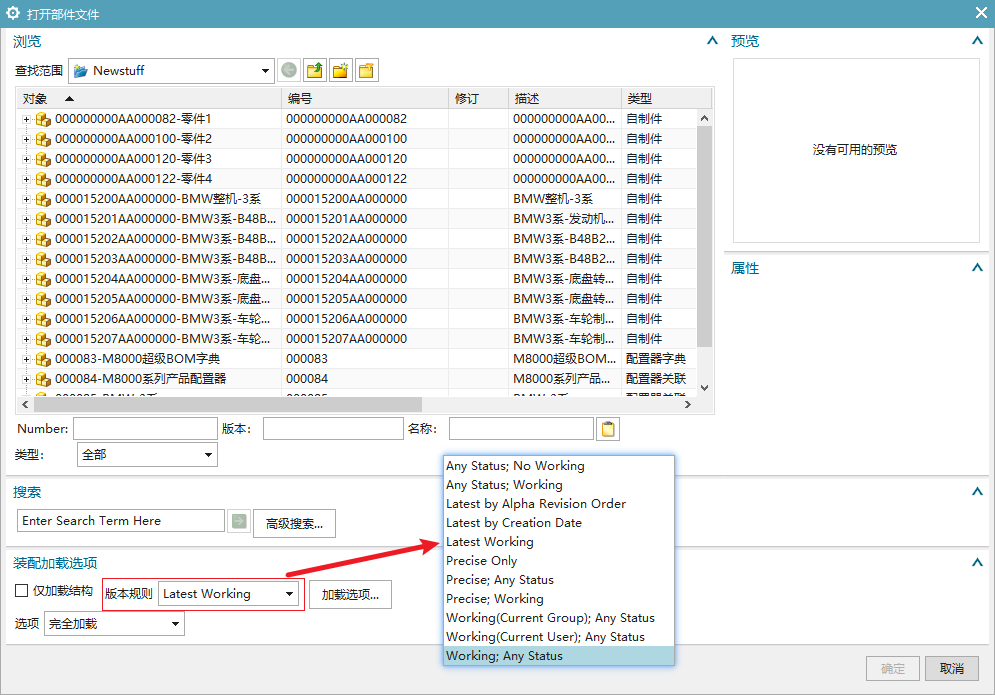

调试截图：
