UG NX 12.0控制基准平面显示大小的方法

NX 12.0 里基准平面显示尺寸不是单独调每条面的，而是通过"基准显示大小（Datum Display Size）"全局控制，位置在【首选项 → 基准/点 → 基准平面大小】，也可存进模板，一劳永逸。

我2026年带新人还在用 NX 12 模具档，下面是我实际调的流程，不是帮助文档复读。

最快改法：首选项里调全局大小

菜单栏依次点：

首选项(Preferences) → 基准/点(Datum/Point) → 基准(Basis)

你会看到三个关键项：

• 基准平面大小（Datum Plane Size）​ 数值单位跟随部件单位（mm 就填 mm），我一般设 80~120 mm（零件）或 300~500 mm（装配预览）。 改完回车，所有现存的基准面即时刷新。
• 基准轴长度（Datum Axis Length）​ 通常设为平面大小的 1.2~1.5 倍，看着协调。
• 显示类型​ 固定大小→ 不管视图比例，面始终这么大（我常用） 随视图缩放→ 远了变小近了变大，有时选边时不好定位

⚠ 这改的是当前角色的用户默认，新零件跟着走。若模板(.prt) 里已写死旧值，需同步改模板再另存。

想新零件直接用——改建模模板

关所有部件 → 文件 → 实用工具 → 编辑模板部件 → 建模 (Model)​

进模板后按上面首选项设好大小 → 保存模板。

以后 文件 → 新建​ 出来的零件，基准面就是你定的尺寸，不用每台工作站挨个设。

我们公司模板（2026年沿用）基准平面固定 100 mm、轴长 150 mm，新人打开就不懵。

单个基准面临时改大小（不推荐但要知道）

选中某条基准平面 → 右键 → 属性(Properties) → 显示(Display)​

部分 NX 12 补丁版本允许覆盖"使用全局基准大小"，手工输长度。

但注意——这绑定在该特征上，拷到别档如模板没开覆盖会 revert 回全局。

我一般只在临时演示时用，正式档全靠全局+模板控制。

常见糟心事排查

• 改完没反应​ → 检查是否开了"简化显示（Simplify Display）"或图层锁了基准所在层，有时显示被抑制
• 装配里特别大/特别小​ → 装配档和零件档各自存首选项，装配视图下也要调一次（或加载角色）
• 想隐藏不想删​ → 放专属层（我们放 261~263），关层比改大小安全 小建议


别把基准平面调到满屏大，也别缩成芝麻点。

定一个公司标准值，写进 .prt 模板 + 角色 (.mtx) 分发，能省大量"基准在哪？"的提问。

后面整理一份 NX 12 常用模板初始化清单（含层、颜色、基准大小、草图网格），要的话说声，直接发你导入用。

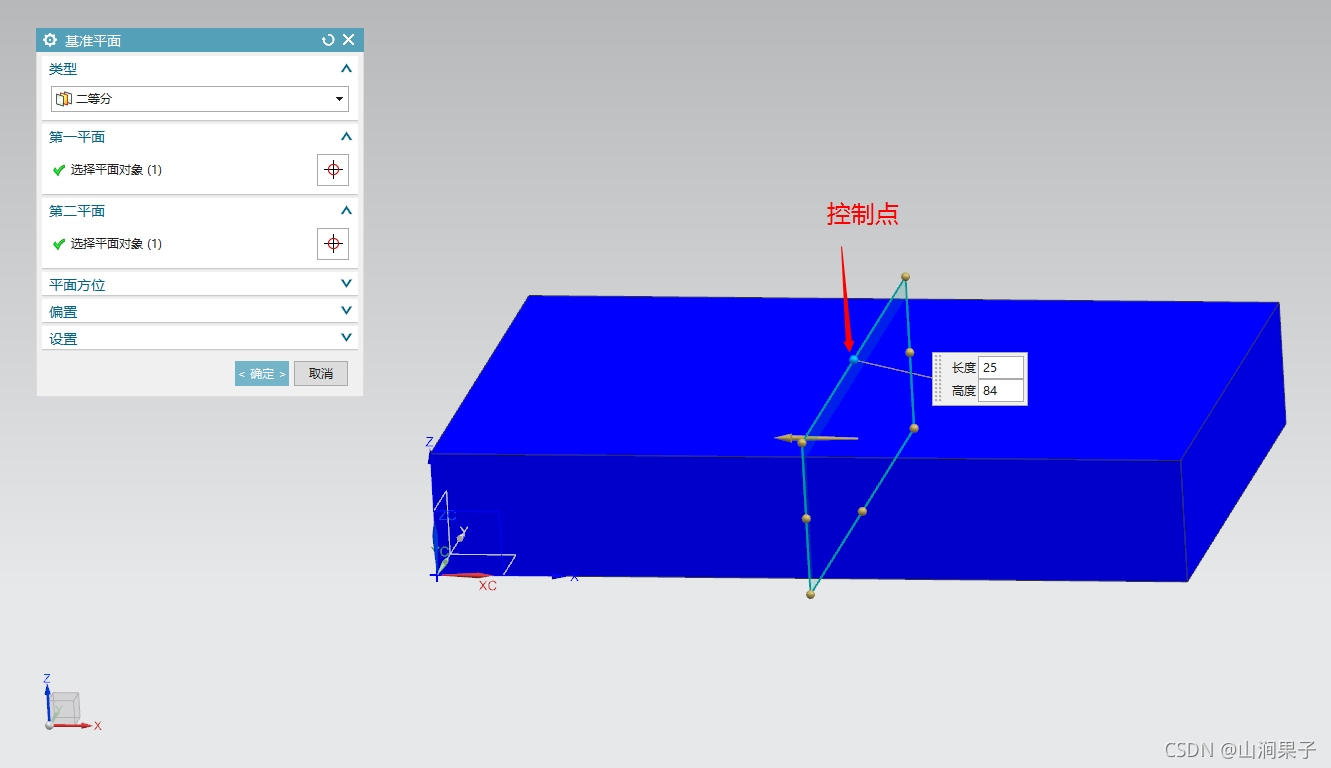

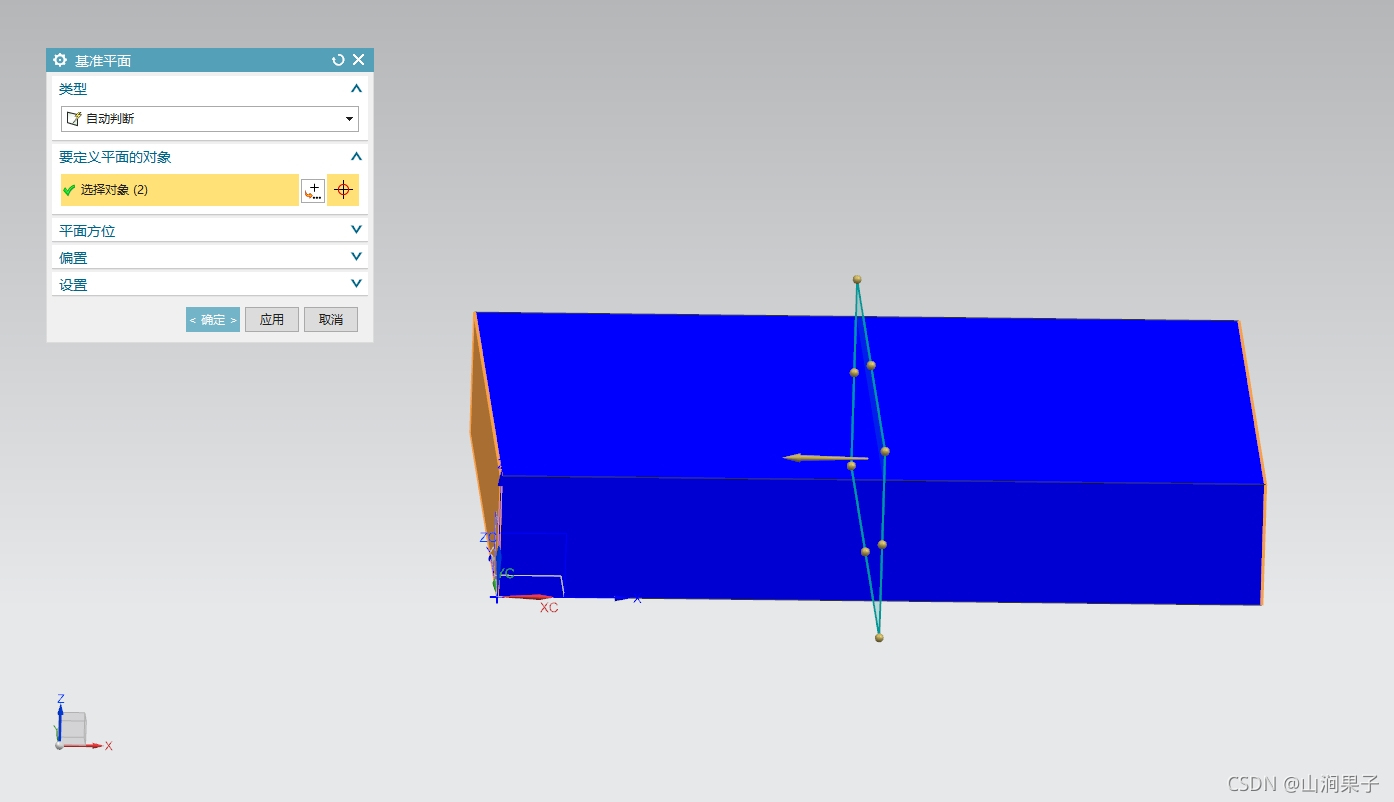

尽管基准平面实际上是一个无穷大的平面，但在默认情况下， 系统 根据模型大小对其进行缩放显示。显示的基准平面的大小随零件尺寸而改变。除了那些即时生成的平面以外，其他所有基准平面的大小都可以调整。改变基准平面大小的方法是：双击基准平面，用鼠标拖动基准平面的 控制 点即可改变其大小 。
