一、「基准平面栅格」命令概述

使用基准平面栅格命令可将栅格直接放置在基准平面上或基准坐标系的平面上。基准平面栅格是帮助您对模型中的某一对象进行操作的局部栅格。栅格通常提供对象的位置关联和大小。

您可以在支持创建基准平面的任何应用模块（如建模）中创建或编辑基准平面栅格。

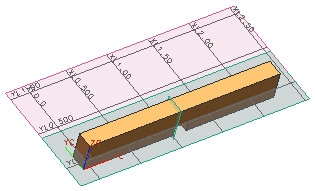

下图显示基准平面栅格。栅格的边界延伸出基准平面之外，以使栅格标签更易读。

您可以：

在模型中创建多个基准平面栅格，这用于针对每个栅格从属的对象优化每个栅格。

在基准平面栅格所在的平面内旋转基准平面栅格。

在将栅格旋转到想要的方位后，创建栅格和模型相交的截面曲线。

即使基准平面栅格可见，仍使用模型的工作平面栅格。

在部件导航器的相依性面板中显示基准平面与基准平面栅格之间的父子关系。
