当前位置：服务支持 >  软件文章 >  快速建立pinpair的办法：PCB设计中快速建立Pin Pair的方法

快速建立pinpair的办法：PCB设计中快速建立Pin Pair的方法

阅读数 6
点赞 0
article_banner

打开CM relative propagation dalay

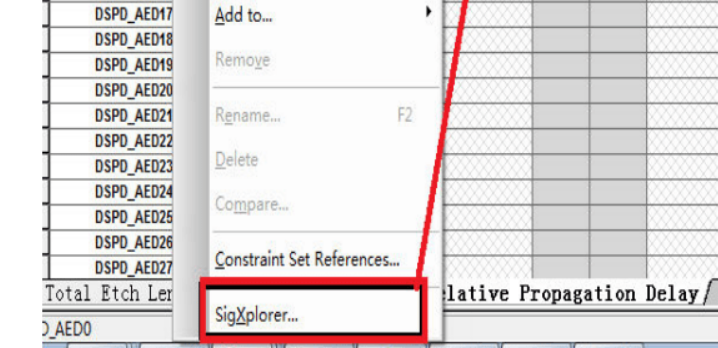

选择一个网络，右键选择sigxplorer

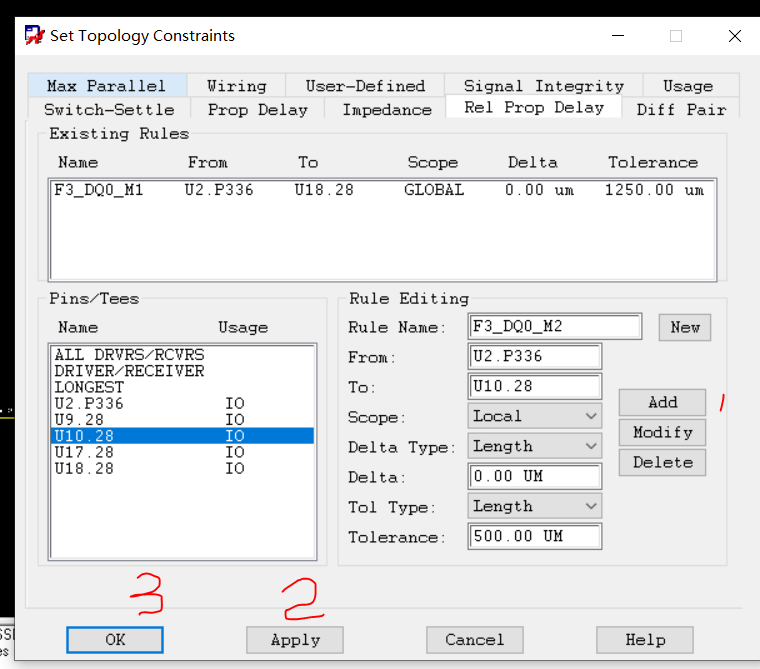

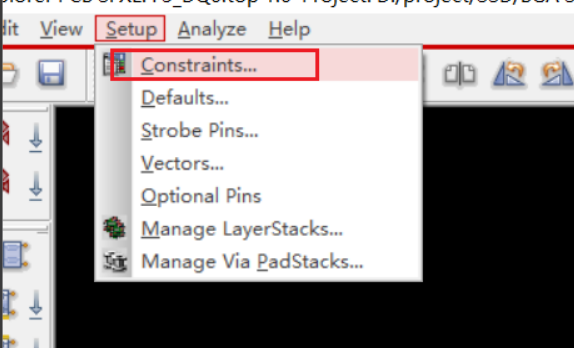

在新弹出窗口顶部 选择SET>constraint

在空白栏位 设置相应的group 数据，再点击ADD>apply>ok


更新到CM ，增加一个参考电气规则 referenced electrical C set，点yes

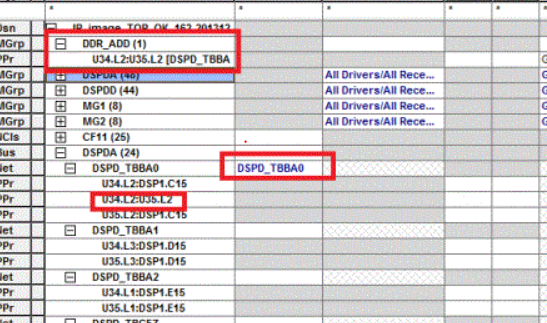

把需要加入同一个group 的net 附上同样属性，自动加入组别


可以一个网络同时建立多个 pin pair ，分到不同组


免责声明：本文系网络转载或改编，未找到原创作者，版权归原作者所有。如涉及版权，请联系删
