快速创建工程设计中的支持基准面和轴线

creo4.0中创建基准目标很常用，该怎么创建呢？下面我们就来看看详细的教程。

查看详情

1、打开creo4.0软件，打开一个工程图文件。

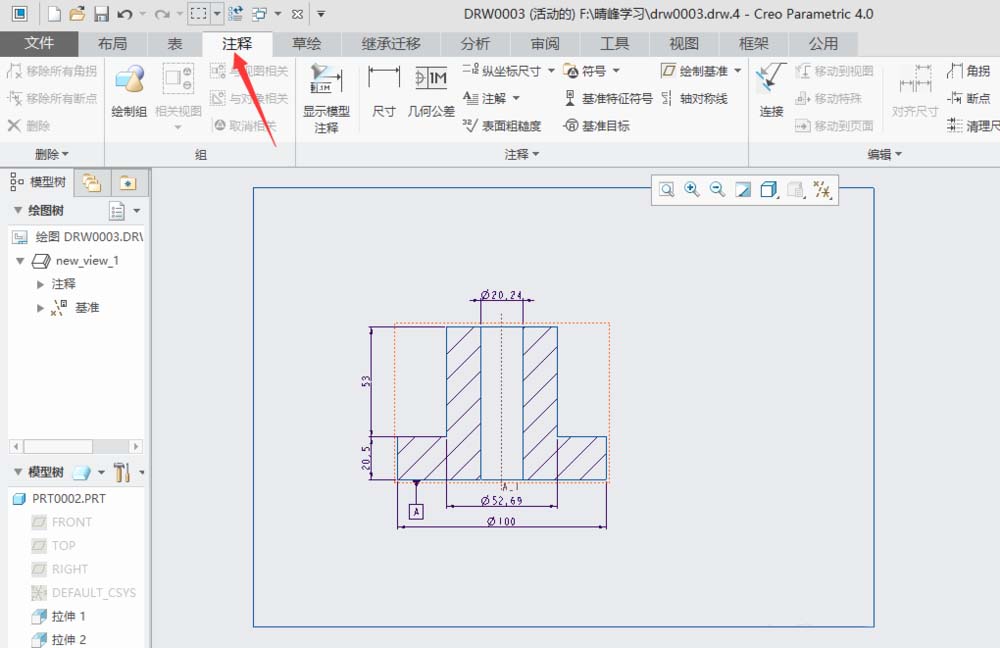

2、切换到“注释”功能选项。

3、单击注释区域中“基准目标”命令。

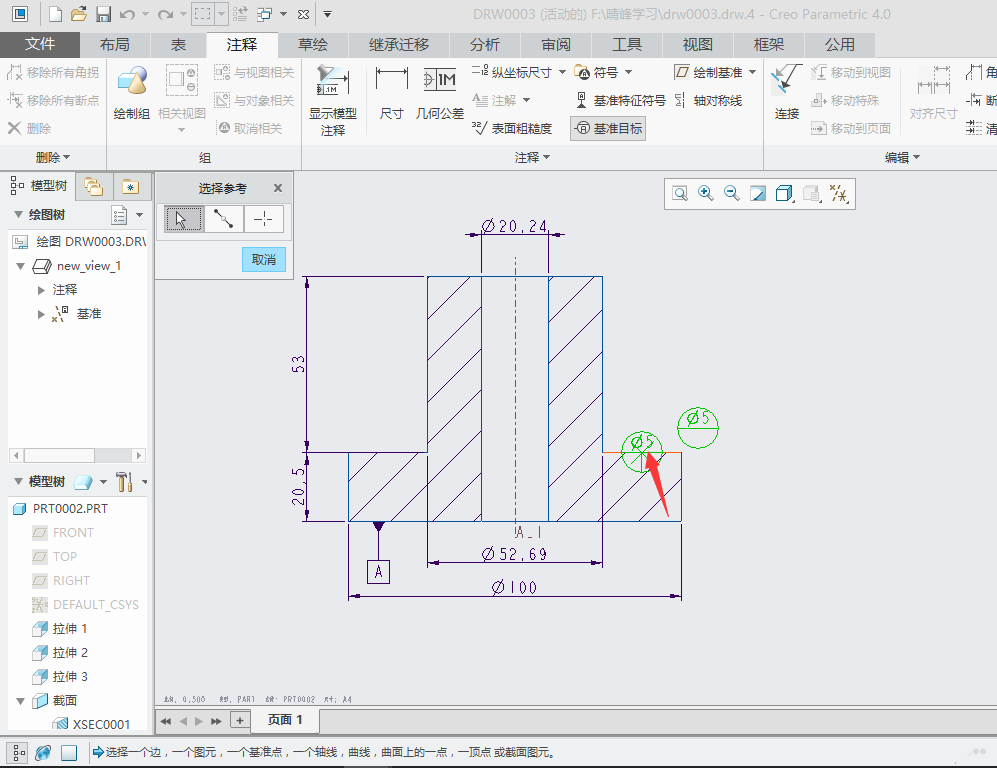

4、系统提示放置点（选择一条边，一个图元，一个基准点，一个轴线，曲线，曲面上的一点，一顶点或截面图图元），选择下图箭头标示的边。

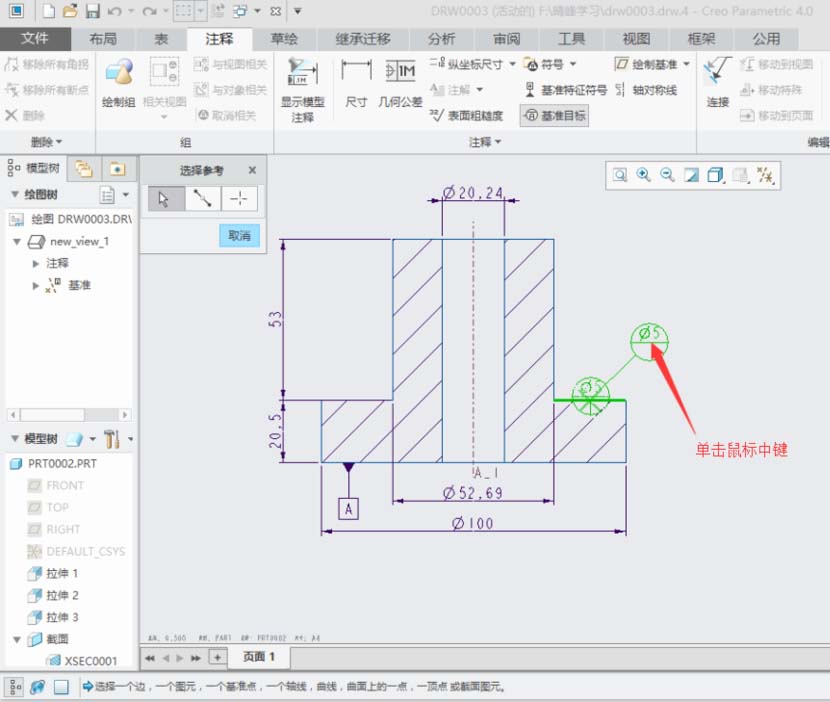

5、移动鼠标到放置基准点位置，单击鼠标中键。

6、在弹出的“基准目标”控制板“大小和参考”区域，将大小设置为空，基准名称为B1.在图纸空白处单击鼠标左键完成基准目标B1的创建。

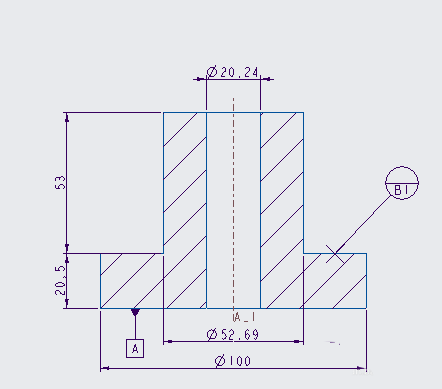

7、创建基本目标如下图B1

以上就是creo4.0中创建基准目标的教程，希望大家喜欢，请继续关注脚本之家。
