PCB设计操作快捷键:PCB设计常用快捷键大全

阅读数 9
点赞 0
article_banner

1、选中 元器件 L 隐藏显示的层:

   2、N 隐藏显示未连接的线;

   3、 Design ->rule------ 使能关闭不用的规则

   4、Shfit+S只显示当前选中的层

   5、Ctrl+ m 测量;首先 在工具栏上有一个尺子一样的东西

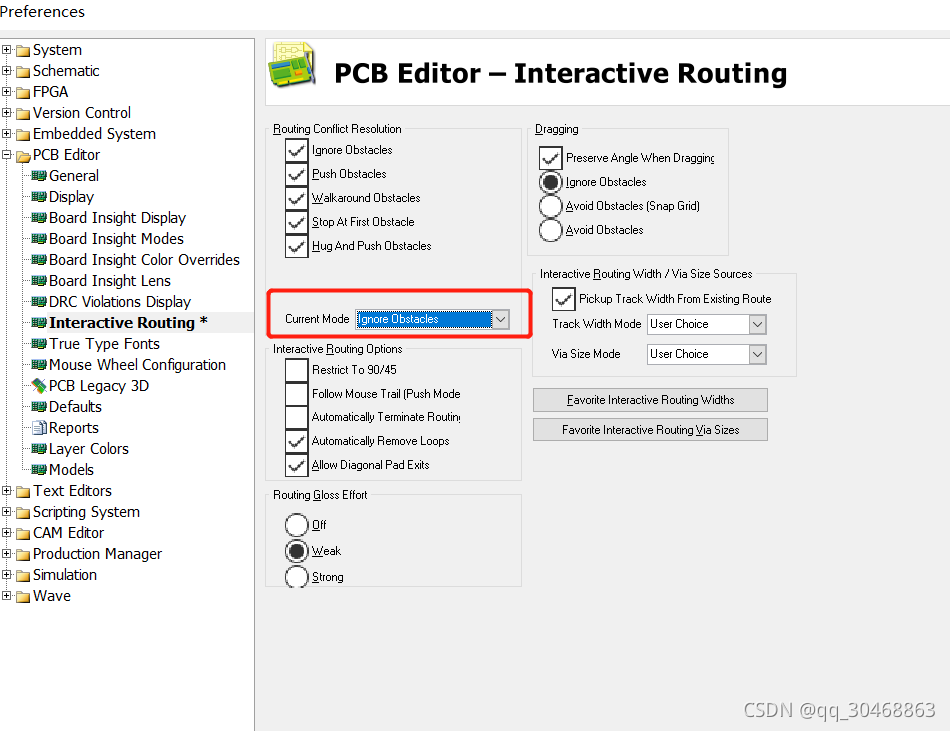

   6、划线时设置可以交叉:TOOL->Preference->Interactive Routing 里的Current Mode;
在这里插入图片描述

   7、铺铜皮:P+R;

   8、电气栅格的设置:ctrl+G;

   9、AD18使用keepout画板子形状 place-keepout-track

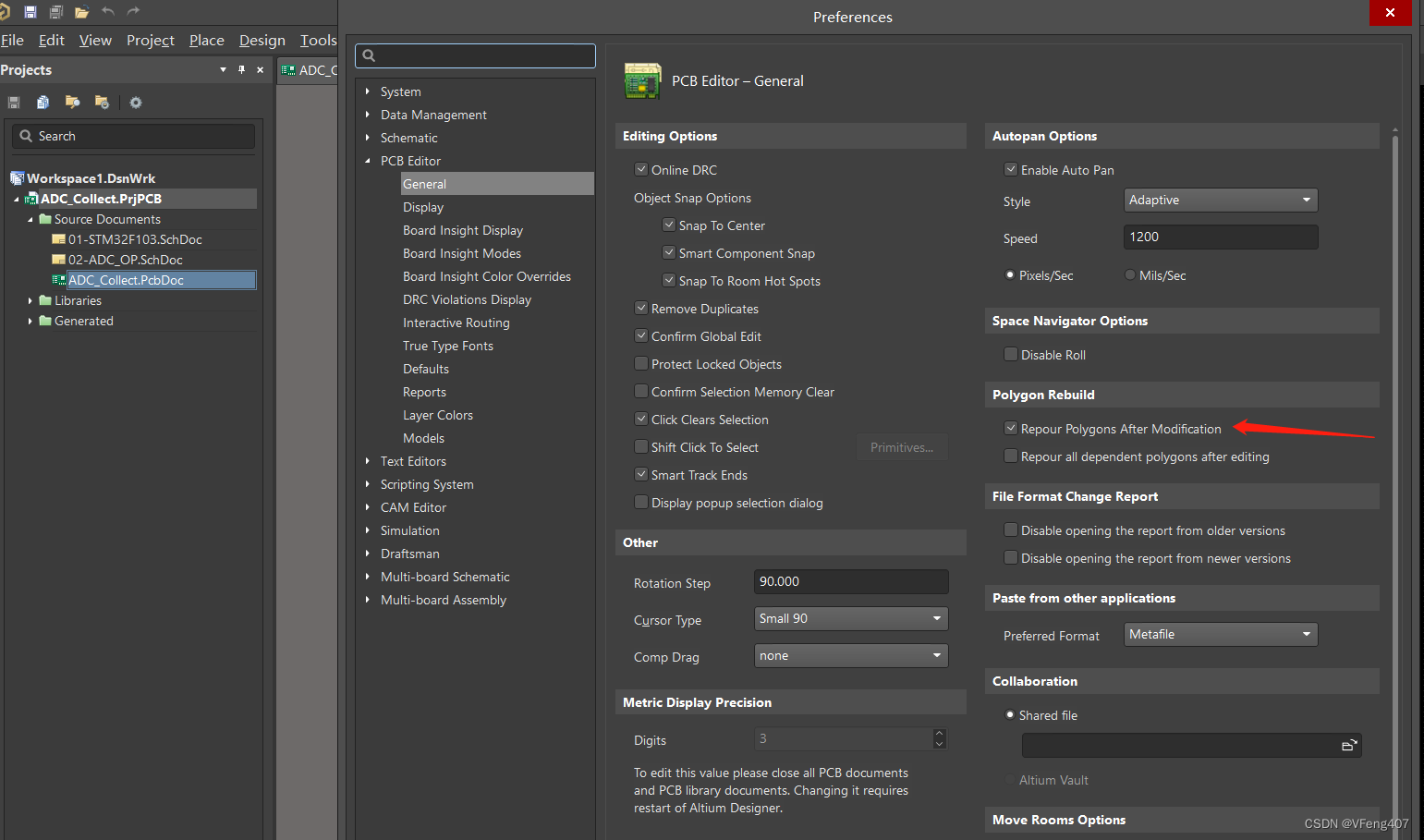

   10、AD18敷铜不显示:在这里插入图片描述

   这里打上勾可 解决
