引爆PCB设计：快捷键使用技巧与效率提升指南

 Cadence Allegro软件的快捷键应该怎么设置呢？

答：我们在使用Allegro软件的时候，绘制PCB文件，在我们使用熟悉之后呢，我们都会增加快捷键的使用，这样可以大大提供我们的效率，我们可以看下，系统默认的快捷键是哪些呢？如图5-1所示，

图5-1  系统自带快捷键示意图

从图291-1所示的图片可以看到，系统自带的快捷键都是一些功能键如F2到F12等，然后还有组合键Ctrl+字母的组合，或者是Shitf+F1这样的组合，使用这样的快捷键去操作软件，其实是很慢的，因为距离太远，然后需要按两个键位，我们希望可以指定单个的快捷键，这样我们就给大家介绍下，几种常用的指定单个快捷键的你方法，具体操作如下，

第一步，我们讲解一下，在命令栏中指定快捷键，我们打开Allegro软件，在命令栏中输入需要定义的快捷键以及命令，即可定义。如：在命令栏中输入“alias  a  move”，或者是“funckey  a  move”，即把小写的字母a定义为了移动命令的快捷键。如图5-2所示。

图5-2  命令行指定快捷键示意图

第二步，使用命令行指定的快捷键，有个缺点，就是仅仅是在当前打开的Allegro软件窗口有效，关闭这个软件窗口之后，指定的快捷键就失效了，需要注意的就是这一点。

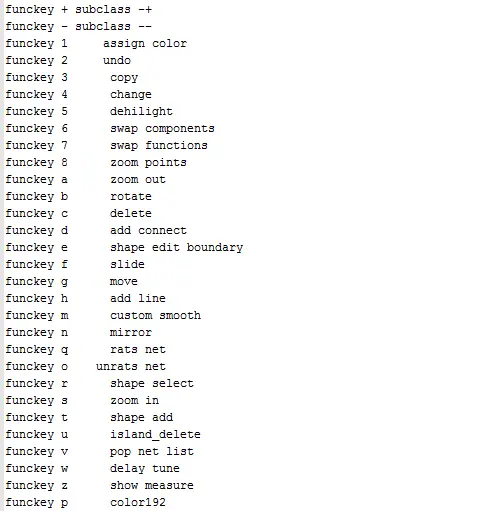

我们讲解第二种指定快捷键的方法，在env文件中指定快捷键，这也是最常用的指定快捷键的办法。env文件的路径如下所示：“C:\Cadence\SPB_16.6\share\pcb\text”，C盘是安装盘符，找到对应的路径即可。找到env文件，然后用写字板打开这个文件，进行编辑即可，然后保存，指定快捷键的方式也是跟命令行指定快捷键的方式是一致的：“alias  a  move”或者是“funckey  a  move”，如图5-3所示。

图5-3  快捷键展示示意图

我们讲解第三种指定快捷键的方法，还可以使用Replay的命令去指定快捷键。Replay命令就是将录制的script定义的成快捷键时要用到的命令。下一个问题就会讲如何去录制script文件。如使用快捷键调用script录制的格点设置为5的录制文件Grid5.scr，在env文件中需要这样去指定：“Alias a  Replay Grid5 ”，这样使用快捷键小写字母a就会自动设置格点为5了，但是需要保证的是录制的文件需要放置在Cadence系统默认的配置文件夹中，路径如下：“C:\Cadence\SPB_16.6\share\local\pcb\scripts”，否则在Replay后面需要讲完整的路径添加上。

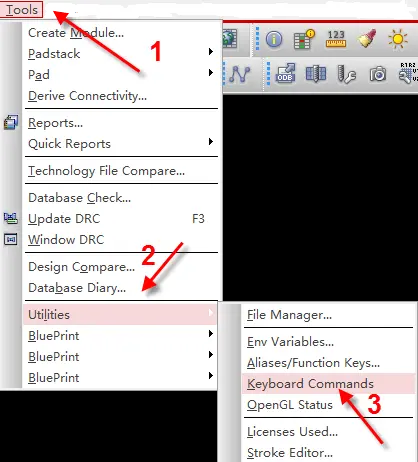

我们在指定快捷键的时候，都是前面是“Alias”或者是“funckey”，中间是指定的快捷键，最后的是执行的命令。很多初学的工程师不清楚这些命令的语句是什么，其实，在Allegro软件中是可以查询命令语句的，执行菜单命令Tools-Utilities命令，在下拉菜单中选择Keyboard Commands,如图5-4所示。

图5-4  命令菜单示意图

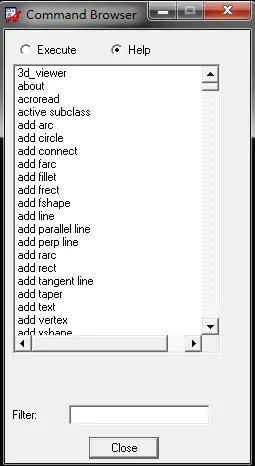

执行上述命令之后，会弹出一个界面，如图5-5所示，上面所显示的都是可以指定快捷键的命令，以及使用快捷键定义的时候，写的如的命令语句。所以知道这个以后呢，我们按照这个语句进行快捷键的指定即可。

图5-5  可以指定快捷键命令示意图

最后，上述就是在Allegro软件中，去指定快捷键的几种方法的综述，大家在使用的时候可以多多使用快捷键，提高设计效率。
