Mentor Xpedition：生成跨页标识的操作方法

1、第一步设置sheet的Drawing大小：每一个sheet都改为A2；

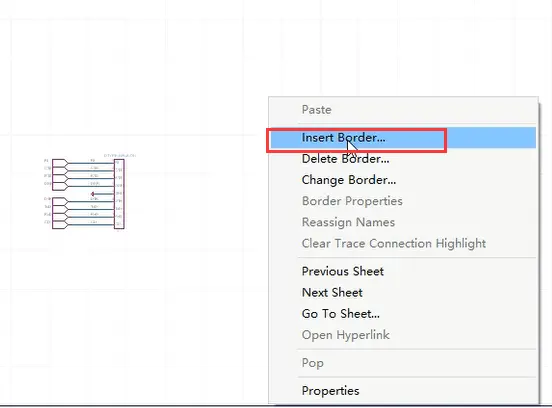

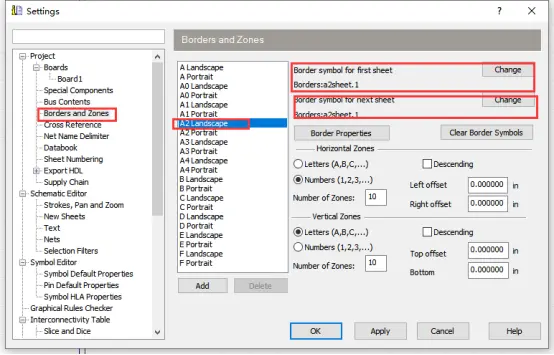

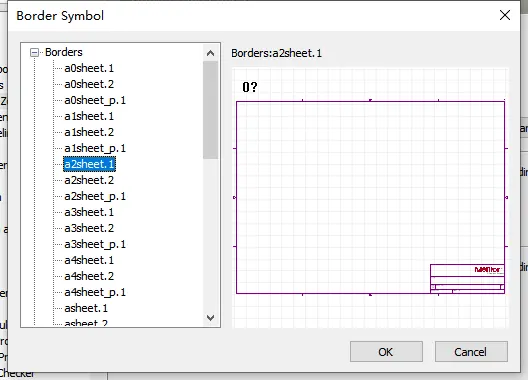

2、第二步设置border and zones和插入：Setup→Setting→border and zones→选择A2 LandScape→Border symbol for first sheet和Border symbol for next sheet→Change→Borders都改为a2sheet.1；sheet页面右键→Insert Border...；每一个sheet均插入；不导入borders，无法生产跨页标识；

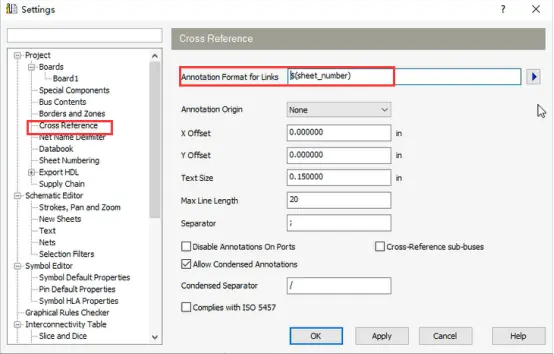

3、第三步设置Cross Reference；Setup→Setting→Cross Reference→按下图框内信息修改；

4、第四步Update Other Objects：Tools→Update Other Objects→勾选下图五项→勾选Project→点OK；

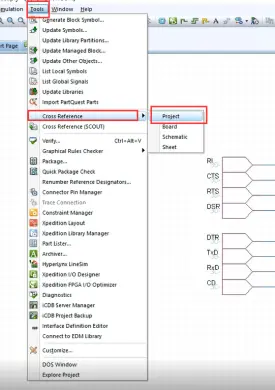

5、第五步生产跨页标识（交叉参考 ）；Tools→Cross Reference→Project，即可生产跨页标识；

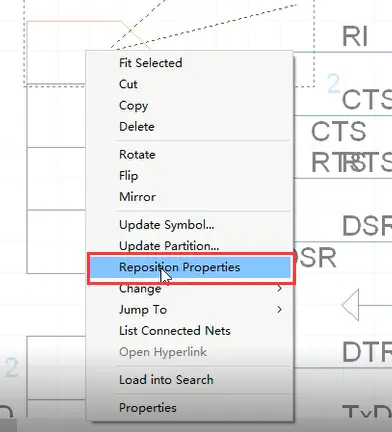

6、第六步跨页标识归位；选种跨页标识右键→Reposition Properties，跨页标识即可归位；

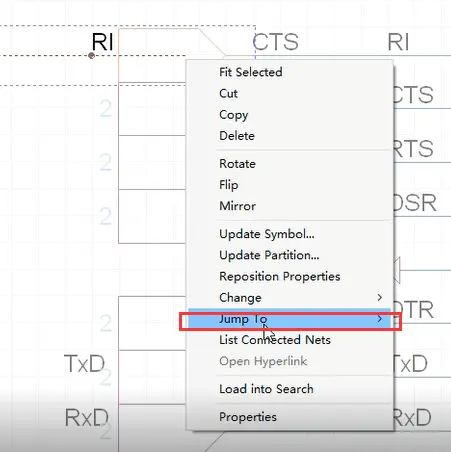

7、 第七步跨页符软件转换问题解决：检查跨页标识属性是否有Jump to，如果属性不对，调用正确的跨页符，重复上面6步操作即可生成跨页符；
